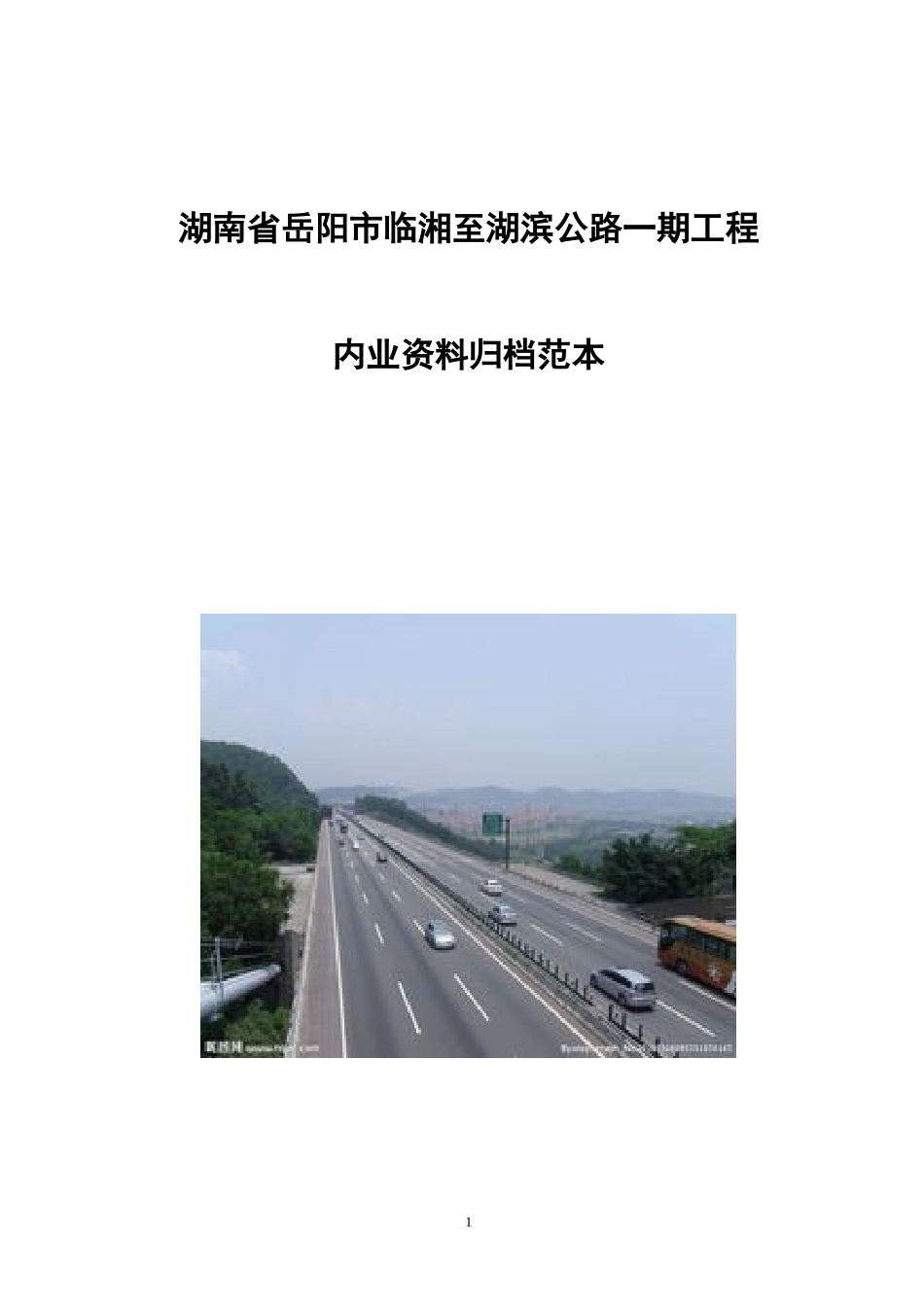

湖南省岳阳市临湘至湖滨公路一期工程内业资料归档范本VIP免费

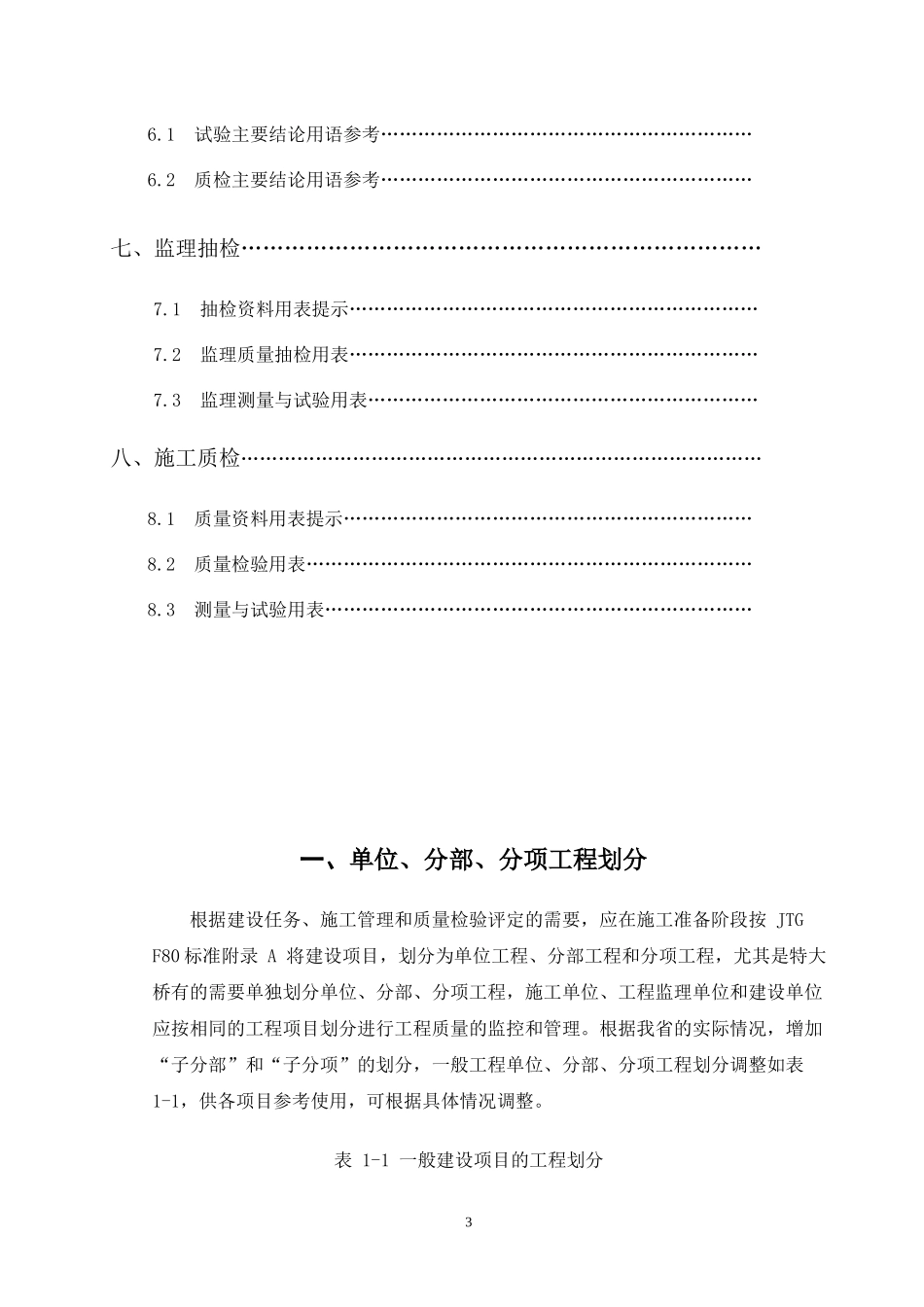

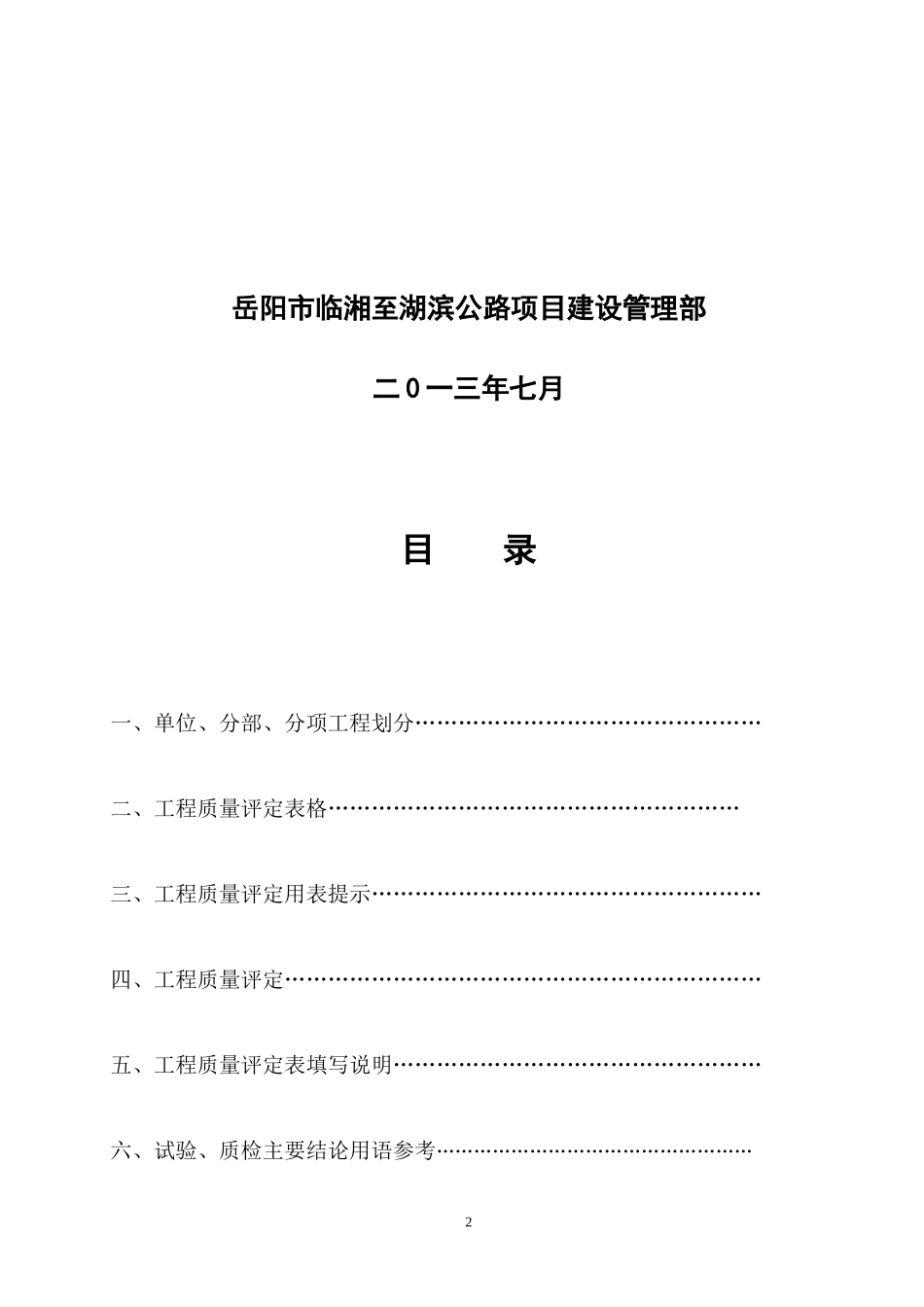

湖南省岳阳市临湘至湖滨公路一期工程内业资料归档范本1岳阳市临湘至湖滨公路项目建设管理部二0一三年七月目录一、单位、分部、分项工程划分…………………………………………二、工程质量评定表格…………………………………………………三、工程质量评定用表提示………………………………………………四、工程质量评定…………………………………………………………五、工程质量评定表填写说明……………………………………………六、试验、质检主要结论用语参考……………………………………………26.1试验主要结论用语参考……………………………………………………6.2质检主要结论用语参考……………………………………………………七、监理抽检………………………………………………………………7.1抽检资料用表提示…………………………………………………………7.2监理质量抽检用表…………………………………………………………7.3监理测量与试验用表………………………………………………………八、施工质检…………………………………………………………………………8.1质量资料用表提示…………………………………………………………8.2质量检验用表………………………………………………………………8.3测量与试验用表……………………………………………………………一、单位、分部、分项工程划分根据建设任务、施工管理和质量检验评定的需要，应在施工准备阶段按JTGF80标准附录A将建设项目，划分为单位工程、分部工程和分项工程，尤其是特大桥有的需要单独划分单位、分部、分项工程，施工单位、工程监理单位和建设单位应按相同的工程项目划分进行工程质量的监控和管理。根据我省的实际情况，增加“子分部”和“子分项”的划分，一般工程单位、分部、分项工程划分调整如表1-1，供各项目参考使用，可根据具体情况调整。表1-1一般建设项目的工程划分3单位工程分部工程子分部工程分项工程子分项工程路基工程(每标段)路基土石方工程(1～3km路段)土方路基*，石方路基*，软土地基*，土工合成材料处治层*等每自然段或1km排水工程(1～3km路段)管节预制，管道基础及管节安装*，检查(雨水)井砌筑*，土沟，浆砌排水沟*，盲沟，跌水，急流槽*，水簸箕，排水泵站等每自然段或1km小桥及符合小桥标准的通道，人行天桥，渡槽按每座为单元基础及下部构造*，上部构造预制、安装或浇筑*，桥面*，栏杆，人行道等涵洞、通道按每座为单元基础及下部构造*，主要构件预制、安装或浇筑*，填土，总体等砌筑防护工程(1～3km路段)挡土墙*，墙背填土，抗滑桩*，锚喷防护*，锥、护坡，导流工程，石笼防护等每处或1km大型挡土墙，组合式挡土墙按每处为单元基础*，墙身*，墙背填土，构件预制*，构件安装*，筋带，锚杆、拉杆，总体*等每处路面工程(每标段)路面工程*底基层，基层*，面层*，垫层，联结层，路缘石，人行道，路肩，路面边缘排水系统等每自然段或1km表1-1一般建设项目的工程划分（续）单位工程分部工程子分部工程分项工程子分项工程桥梁工程(特大、大、中桥)（每座）基础及下部构造按每桥或每墩、台为单元扩大基础，桩基*，地下连续墙*，承台，沉井*，桩的制作*，钢筋加工及安装，墩台身（砌体）浇筑*，墩台身安装，墩台帽*，组合桥台*，台背填土，支座垫石和挡块等每处4上部构造预制和安装*按每桥、幅或者每跨为单元主要构件预制*，其他构件预制，钢筋加工及安装，预应力筋的加工和张拉*，梁板安装，悬臂拼装*，顶推施工梁*，拱圈节段预制，拱的安装，转体施工拱*，劲性骨架拱肋安装*，钢管拱肋制作*，钢管拱肋安装*，吊杆制作和安装*，钢梁制作*，钢梁安装，钢梁防护*等每片、每段或每跨上部构造现场浇筑*按每桥、幅或者每跨为单元钢筋加工及安装，预应力筋的加工和张拉*，主要构件浇筑*，其他构件浇筑，悬臂浇筑*，劲性骨架混凝土拱*，钢管混凝土拱*等每跨总体、桥面系和附属工程按每桥或者每幅为单元桥梁总体*，桥面防水层施工，桥面铺装*，钢桥面铺装*，支座安装，搭板，伸缩缝安装，大型伸缩缝安装*，栏杆安装，混凝土护栏，人行道铺设，灯柱安装等每桥或每处防护工程每桥护坡，护岸*...
