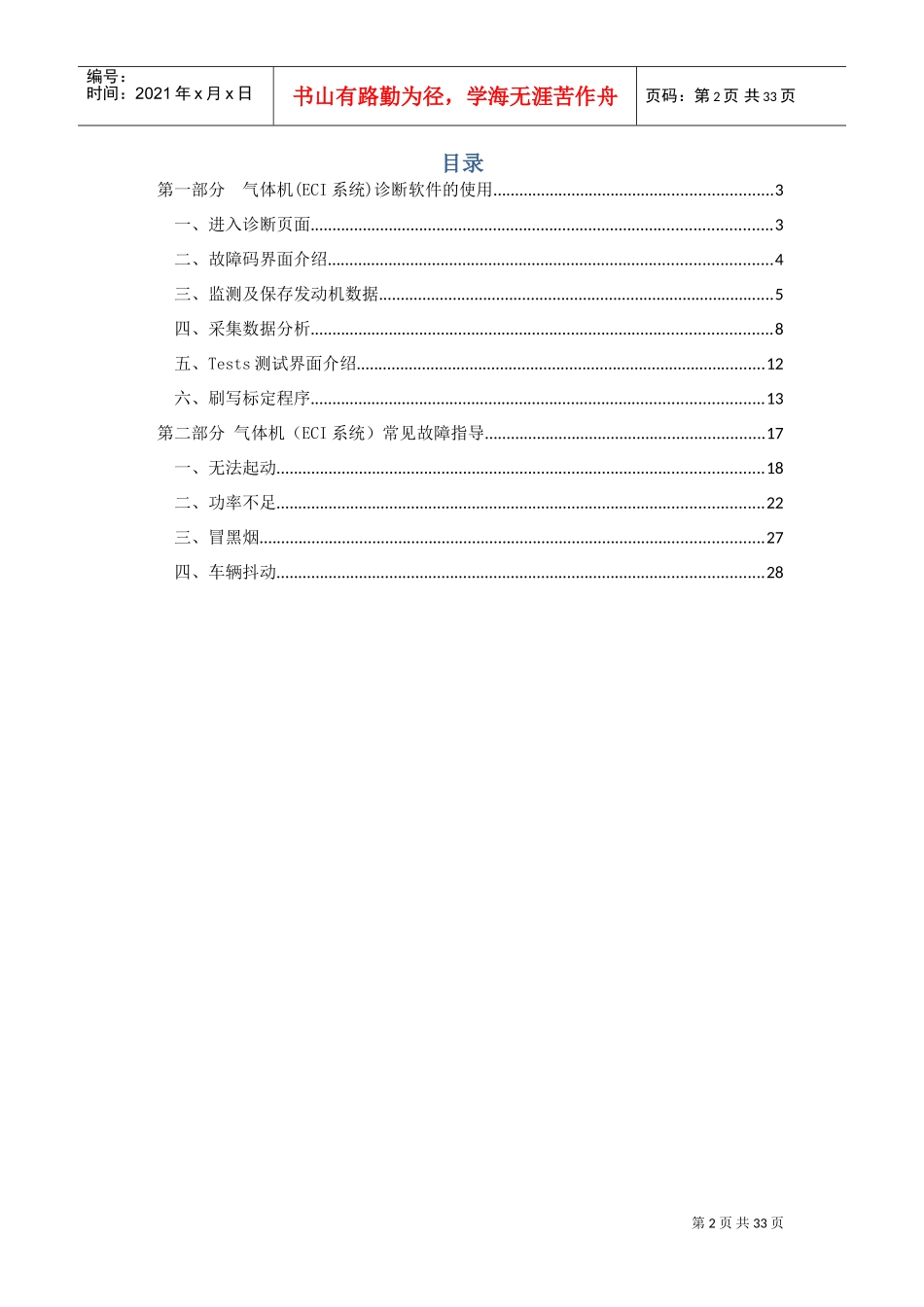

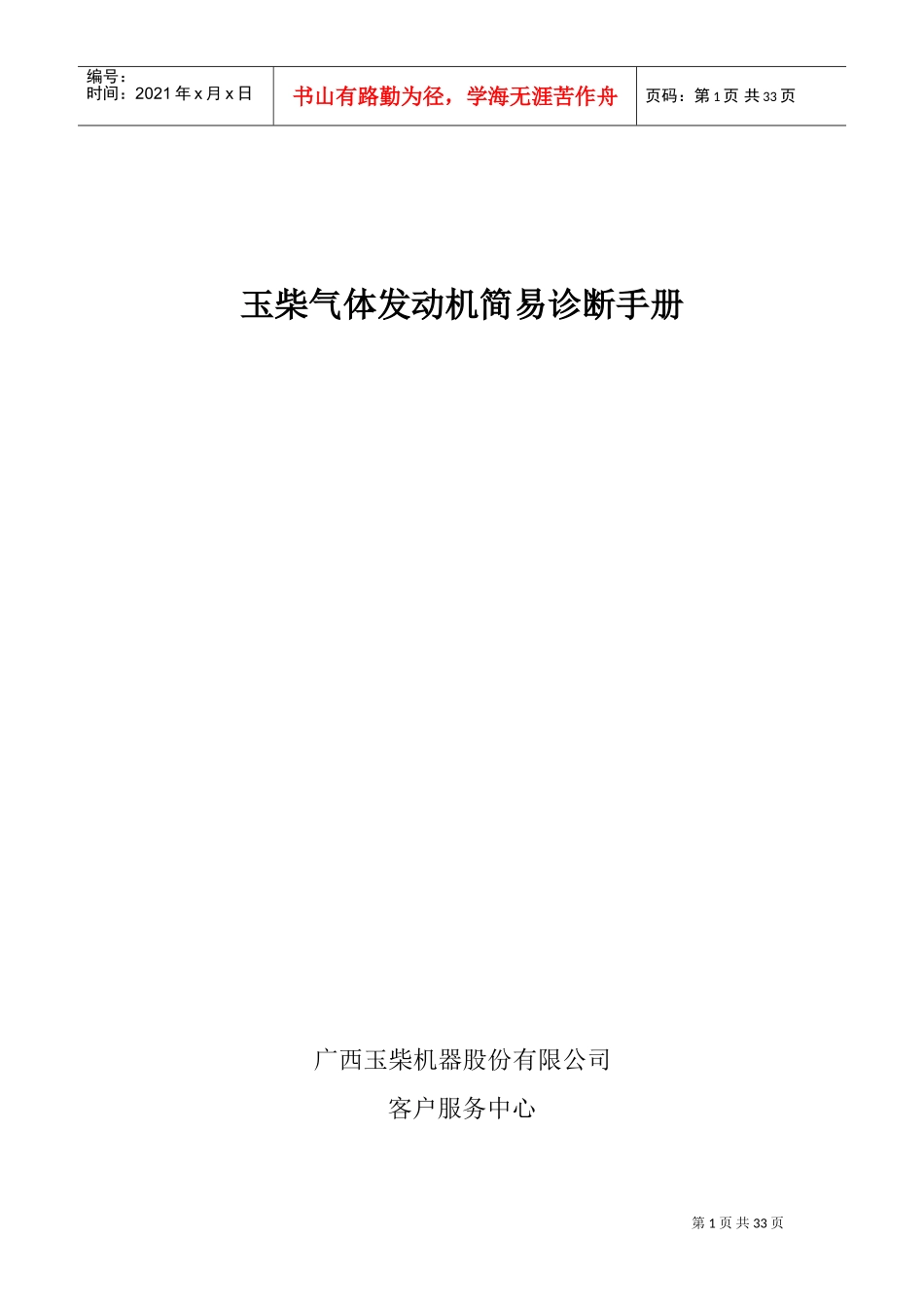

第1页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共33页玉柴气体发动机简易诊断手册广西玉柴机器股份有限公司客户服务中心第2页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共33页目录第一部分气体机(ECI系统)诊断软件的使用................................................................3一、进入诊断页面..........................................................................................................3二、故障码界面介绍......................................................................................................4三、监测及保存发动机数据...........................................................................................5四、采集数据分析..........................................................................................................8五、Tests测试界面介绍..............................................................................................12六、刷写标定程序........................................................................................................13第二部分气体机（ECI系统）常见故障指导................................................................17一、无法起动................................................................................................................18二、功率不足................................................................................................................22三、冒黑烟....................................................................................................................27四、车辆抖动................................................................................................................28第3页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共33页第一部分气体机(ECI系统)诊断软件的使用一、进入诊断页面点击开始菜单栏里面的GCPdisplay或者软件文件夹里的图标，出现图1所示对话框，将密码复制后，点击pastepassword（粘贴），再勾上savepasswordandSN（勾选后密码就保存下来了，以后使用不需要再输入密码），点击OK进入图2的诊断软件主界面，正常连接首先右边会先出现“Connectedat19200bps”，接着“Connected”将以绿色显示。图1输入密码对话框先出现“Connectedat19200bps”“Connected”变为绿色表示与控制器通讯正常点击pastepassword(粘贴)界面名称，此界面为Gauges第4页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共33页图2诊断软件主界面二、故障码界面介绍进入故障码管理页面的方法，单击主界面菜单栏上的“Page”，在下拉菜单上单击“Faults”，会弹出图3所示的故障码显示界面。图3故障码显示界面从故障码区可以看到当前和历史故障，双击历史故障码前的红点后出现如图4所示的故障码信息界面。可以通过点击“ClearAllFaults”清除所有的历史故障码。ECI系统诊断软件无故障码保存功能，若要对故障码进行保存，可使用截屏的方法保存。Page菜单当前故障码显示区历史故障码显示区第5页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共33页图4故障码信息界面在故障码信息界面当点击ViewFaultSnapshot按钮后出现故障快照数据界面，显示内容为当故障触发时的数据采样，如图5所示。图5快照数据界面点击该按钮跳出故障码数据对话框，显示所发生故障时的一些参数，如时间，转速等。清除所有故障码第6页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共33页三、监测及保存发动机数据流用鼠标右键点击所需要采集的参数，这个参数的方框随即会显示为绿色如需要取消选定则再次点击右键，如图6所示。图6选择监测变量服务中心发布的标准模板“ECI系统采集模板_服务站...
