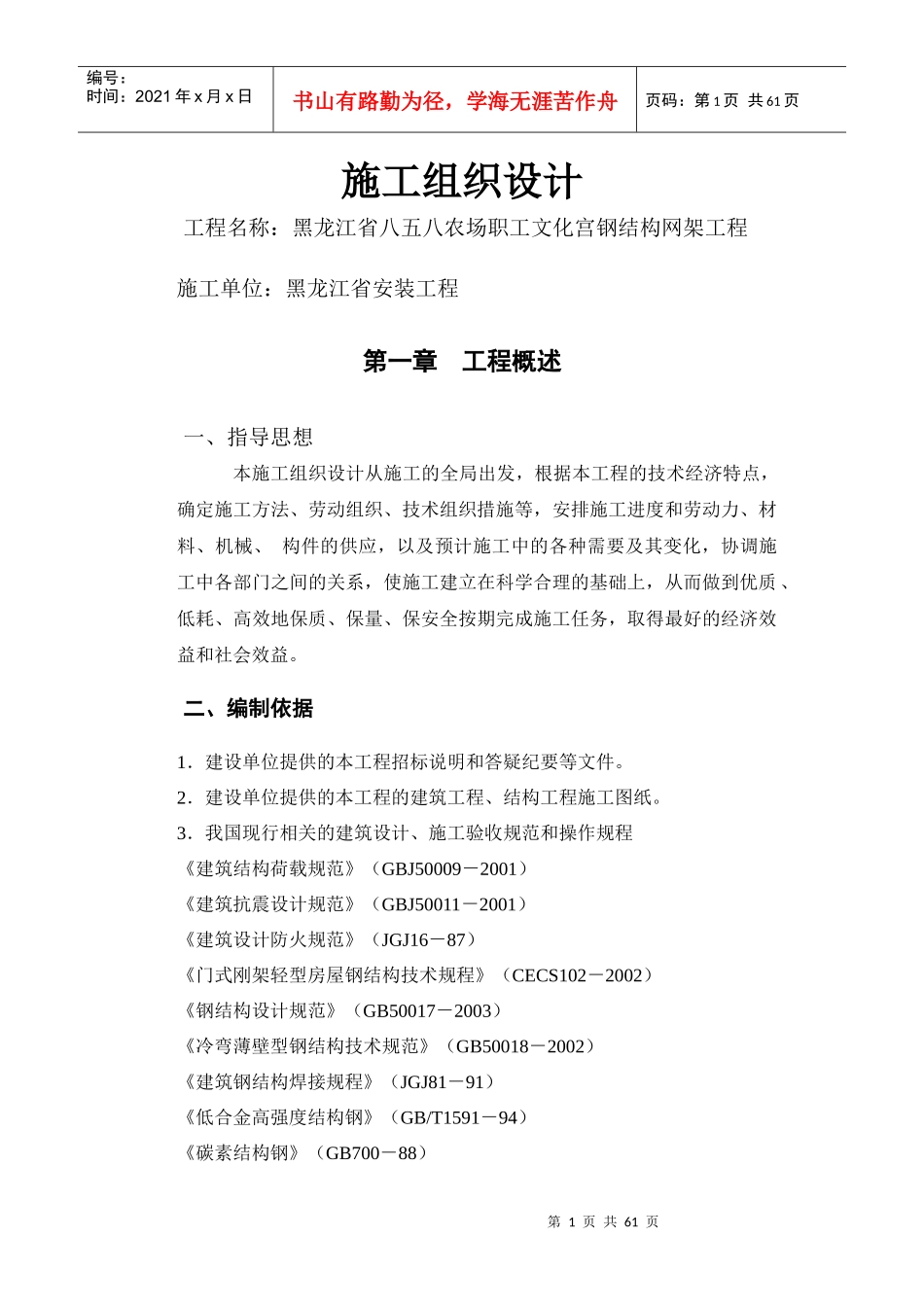

第1页共61页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共61页施工组织设计工程名称：黑龙江省八五八农场职工文化宫钢结构网架工程施工单位：黑龙江省安装工程第一章工程概述一、指导思想本施工组织设计从施工的全局出发，根据本工程的技术经济特点，确定施工方法、劳动组织、技术组织措施等，安排施工进度和劳动力、材料、机械、构件的供应，以及预计施工中的各种需要及其变化，协调施工中各部门之间的关系，使施工建立在科学合理的基础上，从而做到优质、低耗、高效地保质、保量、保安全按期完成施工任务，取得最好的经济效益和社会效益。二、编制依据1．建设单位提供的本工程招标说明和答疑纪要等文件。2．建设单位提供的本工程的建筑工程、结构工程施工图纸。3．我国现行相关的建筑设计、施工验收规范和操作规程《建筑结构荷载规范》（GBJ50009－2001）《建筑抗震设计规范》（GBJ50011－2001）《建筑设计防火规范》（JGJ16－87）《门式刚架轻型房屋钢结构技术规程》（CECS102－2002）《钢结构设计规范》（GB50017－2003）《冷弯薄壁型钢结构技术规范》（GB50018－2002）《建筑钢结构焊接规程》（JGJ81－91）《低合金高强度结构钢》（GB/T1591－94）《碳素结构钢》（GB700－88）第2页共61页第1页共61页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共61页《优质碳素结构钢》（GB/T699－1999）《低合金钢焊条》（GB/T5118－1995）《碳素焊条》（GB/T5117－1995）《融化焊用钢丝》（GB/T14957－94）《气体保护焊用钢丝》（GB/T14958－94）《门式刚架轻型房屋钢结构》（02SG518－1）《轻型钢结构构造图集》（2002）《钢结构工程施工质量验收规范》GB50205-2001《钢结构工程质量检验评定标准》（GB50221－95）《钢结构高强螺栓连接的设计、施工通用验收规程》（JGJ82－91）《钢结构防火涂料应用技术规程》（CECS24：90）《压型金属板设计施工规范》（YBJ216）《压型金属板设计和安装规范》（AS1562）《钢结构设计规范》（JGJ82－91）5．我国现行的安全生产、文明施工、环保及消防等有关规定6．市建筑工程施工现场安全管理标准7．我公司项目管理手册8．我公司现有同类工程的施工经验，技术力量和机械化施工能力。第3页共61页第2页共61页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共61页三、工程概况本工程黑龙江省八五八农场职工文化宫钢结构网架工程。工程名称●黑龙江省八五八农场职工文化宫钢结构网架工程工程地址●黑龙江省八五八农场建设单位●黑龙江省八五八农场设计单位●内蒙古筑业工程勘察设计有限公司基本特点１、本工程为大跨度钢结构厂房，框架为钢结构，屋面为网架结构。２、建筑面积为5978㎡，屋面及墙面板采用双面夹芯板，中间为玻璃丝棉。建筑面积●5978平方米层数●单层，多跨双坡。建筑高度●高跨檐高12.4米，屋脊14.9米。建筑跨度●双坡，最大跨度约26.5米结构类型●钢框架结构，屋面为网架基础情况●柱脚锚栓，吊装后土建细石砼二次浇灌柱梁构造●焊接Ｈ型钢，采用Q235B或Q345B钢，节点连接采用高强螺栓。屋面构造●高跨双面彩钢（镀铝锌）压型板折线形双坡屋面，涂装要求●钢材表面采用喷丸处理达Sa2.5级，富锌底漆、防火涂料（专业公司施工）。本工程总跨度为53m，单跨度为26.5m，柱距为6.9m。建筑物耐久年限（结构）50年，抗震8度设防。本钢结构工程工程范围包括主体门式钢架部分安装、屋面螺栓球网架安装部分、屋面安装、墙板安装、门窗安装以及雨棚的安装。门式钢架主钢结构梁柱的钢材采用现行国家标准《碳素结构钢》（GB700－88）规定的Q235B钢和《低合金高强度结构钢》（GB/T1591－94）规定的Q345钢。门式钢架副钢第4页共61页第3页共61页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共61页结构的焊接檩条、墙梁采用Q235B或Q345钢，非焊接的檩条、墙梁、支撑、门框、雨棚等构件采用Q235A钢。屋面板采用双层彩钢板内安装玻璃棉做法，墙板采用双层面板内安玻璃棉做法。本工程的关键环节在钢结构框架的安装，钢结构框架的安装质量直接涉及工程的可靠度，也是...
