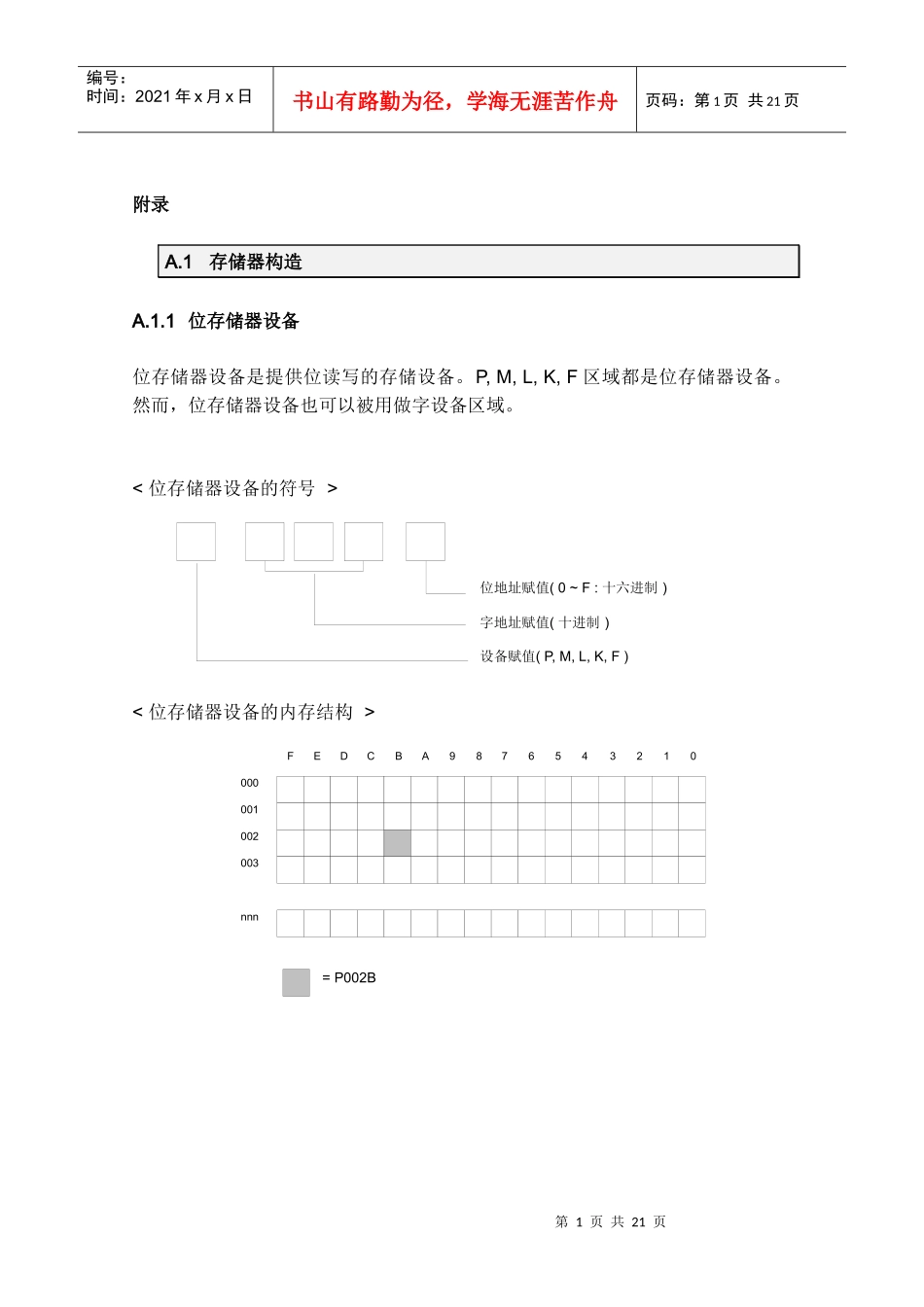

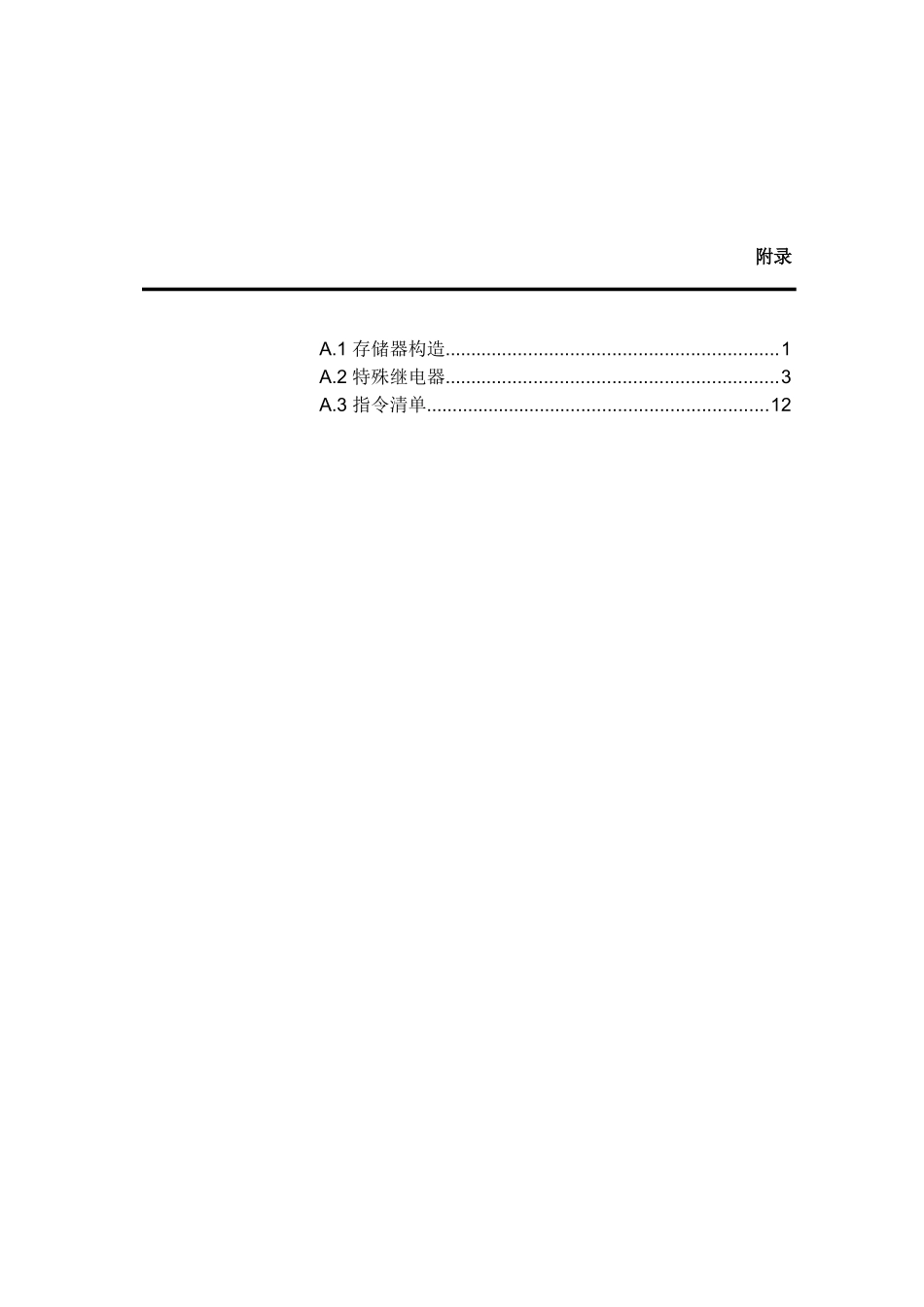

附录A.1存储器构造................................................................1A.2特殊继电器................................................................3A.3指令清单..................................................................12第1页共21页FEDCBA9876543210000001002003nnn=P002B编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共21页附录A.1存储器构造A.1.1位存储器设备位存储器设备是提供位读写的存储设备。P,M,L,K,F区域都是位存储器设备。然而，位存储器设备也可以被用做字设备区域。<位存储器设备的符号><位存储器设备的内存结构>位地址赋值(0~F:十六进制)字地址赋值(十进制)设备赋值(P,M,L,K,F)第2页共21页第1页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共21页A.1.2位/字存储器设备(定时器&计数器)定时器和计数器存储区域包括三部分-输出位、当前值字和设定值字。当T或C区域被当成位指令的运算对象时，指令对定时器和计数器的输出位有影响。如果T或C区域被使用做字指令的运算对象，指令影响当前值。用户不能改变设定值。A.1.3字存储器设备D区域由字来使用。因此，D区域不能被用做位指令例如：LOAD,OUT等的运算对象。如要通过位来控制D区域，请使用特殊指令如：BLD、BAND、BOR等。FEDCBA9876543210D0000D0001D0002D0003Dnnnn=D0002第3页共21页第2页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共21页A.2特殊继电器A.2.1K10S1/K10S/K30S/K60S1)F设备继电器名称描述F000Run标志PLC在RUN方式下设置F001PGM标志PLC在PGM方式下设置F002Pause标志PLC在Pause方式下设置F007EPROM方式PLC在EPROM运行方式下设置F010总是on使用虚拟继电器或用户程序初始化F011总是offF0121扫描On在PGM→RUN方式后的第一次扫描期间处于OnF0131扫描Off在PGM→RUN方式后的第一次扫描期间处于OffF014每次扫描翻转在PLC处于RUN方式期间重复设置/复位。F020~F02F通讯错误信息仅应用于SEND,RECV指令上位字节：发生错误的站号低位字节：错误代码超时错误代码：h20无错误：h000F030严重错误内部ROM错误,24V供电错误时设置F031轻微错误WDT错误,程序错误,I/O组合错误,缺少END/RET错误时设置F03ARTC数据错误标志在RTC数据中检测到错误时设置F040~F045I/O组合错误I/O单元装载/卸下，执行期间或不适当的连接时设置F050~F05F错误代码h0000:无错误h0023:代码错误h0014:I/O错误h0024:缺少END错误h0021:参数错误h0025:缺少RET错误F060~F06F出现错误时的步号码存储程序出现错误时的步号码存储转移指令出现错误时的目标步号码第4页共21页第3页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共21页F070~F077HSC寄存器高速计数器区域F080~F08FPLC模块K10S:h0031K60S:h0036K30S:h0033K100S:h0035高位字节:PLC站号低位字节:PLC模块第5页共21页第4页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共21页继电器名称描述F09020ms周期时钟这些继电器在固定的时间间隔重复On/Off，（仅在RUN方式下产生）F091100ms周期时钟kF092200ms周期时钟F0931s周期时钟F0942s周期时钟F09510s周期时钟F09620s周期时钟F0971分周期时钟F100~F107用户自定义时钟F100:时钟0~F107:时钟7这些继电器根据扫描时间重复On/Off状态(初始化状态=Off)F110算术错误标志在运算时出现算术错误时设置F111Zero标志结果值为0时设置F112进位标志作为运算结果出现进位/借位时设置F11AOn发送标志当使用DIN,DOUT指令时这些继电器表明了通讯状态F11COn接受标志F11E接受完成标志F11F通讯错误标志DIN,DOUT:超时错误出现时设置SEND,RECV:超时错误出现时错误或检测到NAK信息F120<根据比较指令的结果设置这些继电器F121≤F0941s1s2secn1n2DUTYF10Xn1n2第6页共21页第5页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共21页(CMP,CMPP,DCMP,DCMPP)F122=F123>F124≥F125≠F130~F135I/O状态每一个继电器表明相关的I/O模块是否已经连接。F140~...
