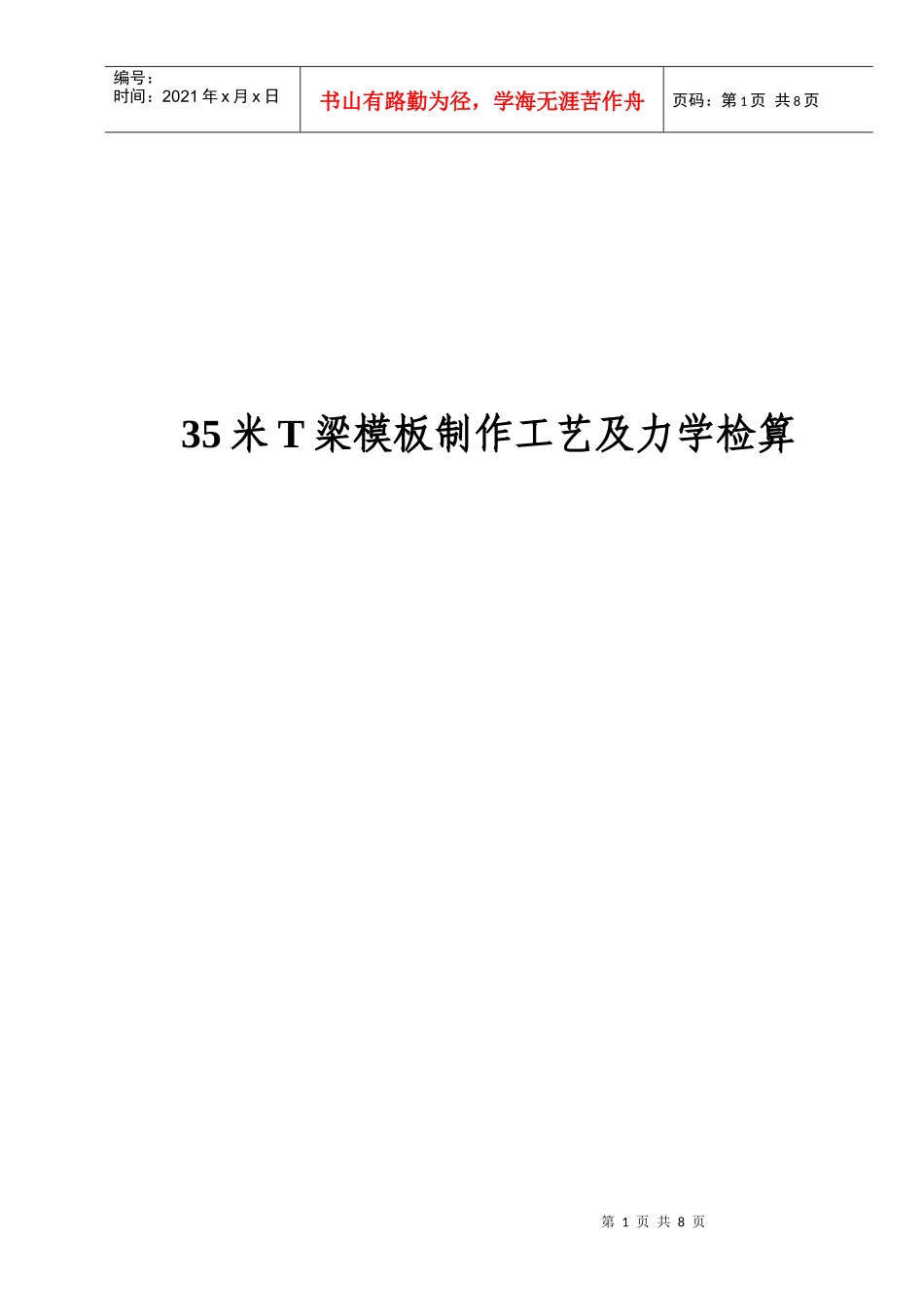

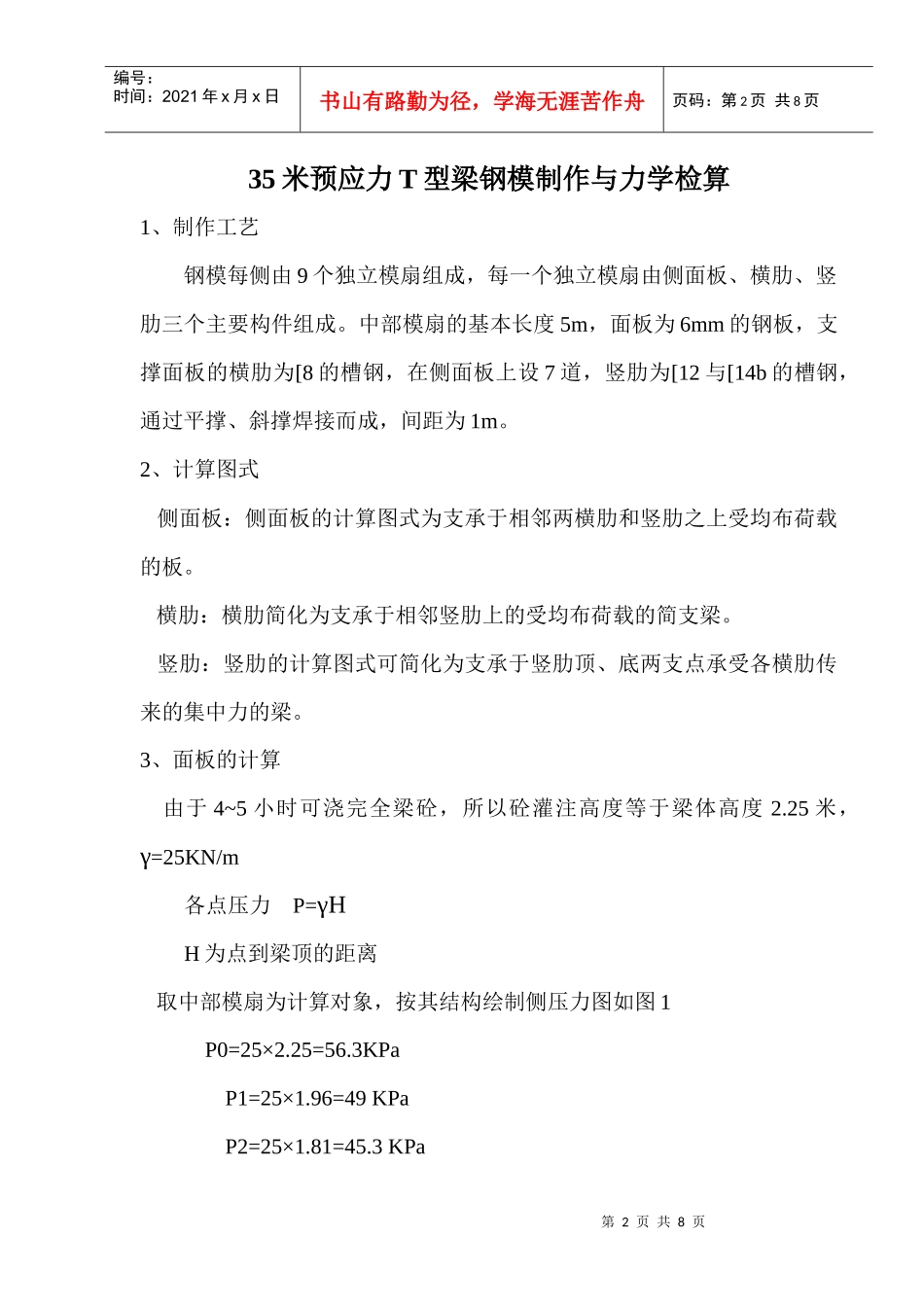

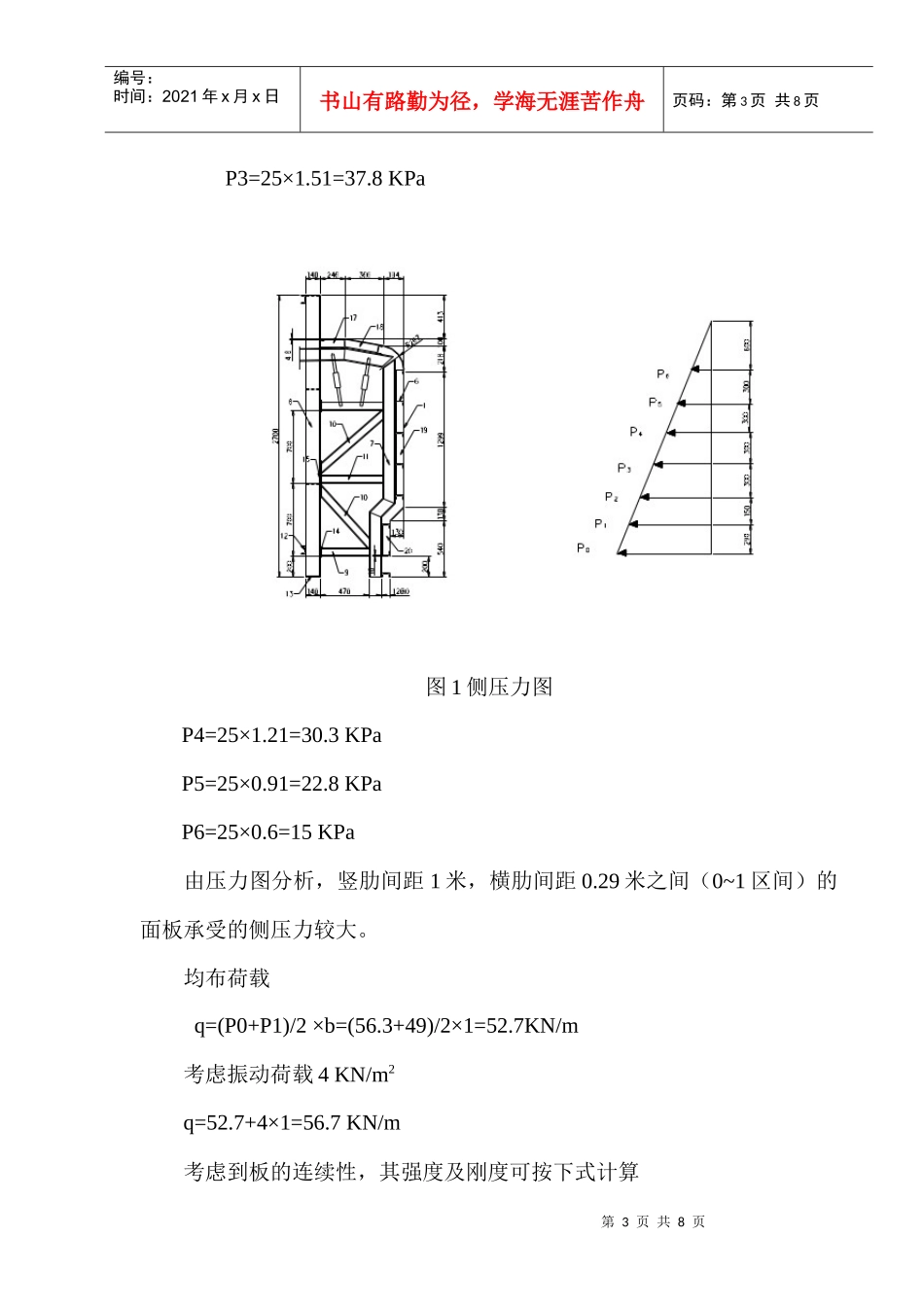

第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页35米T梁模板制作工艺及力学检算第2页共8页第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页35米预应力T型梁钢模制作与力学检算1、制作工艺钢模每侧由9个独立模扇组成，每一个独立模扇由侧面板、横肋、竖肋三个主要构件组成。中部模扇的基本长度5m，面板为6mm的钢板，支撑面板的横肋为[8的槽钢，在侧面板上设7道，竖肋为[12与[14b的槽钢，通过平撑、斜撑焊接而成，间距为1m。2、计算图式侧面板：侧面板的计算图式为支承于相邻两横肋和竖肋之上受均布荷载的板。横肋：横肋简化为支承于相邻竖肋上的受均布荷载的简支梁。竖肋：竖肋的计算图式可简化为支承于竖肋顶、底两支点承受各横肋传来的集中力的梁。3、面板的计算由于4~5小时可浇完全梁砼，所以砼灌注高度等于梁体高度2.25米，γ=25KN/m各点压力P=γHH为点到梁顶的距离取中部模扇为计算对象，按其结构绘制侧压力图如图1P0=25×2.25=56.3KPaP1=25×1.96=49KPaP2=25×1.81=45.3KPa第3页共8页第2页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共8页P3=25×1.51=37.8KPa图1侧压力图P4=25×1.21=30.3KPaP5=25×0.91=22.8KPaP6=25×0.6=15KPa由压力图分析，竖肋间距1米，横肋间距0.29米之间（0~1区间）的面板承受的侧压力较大。均布荷载q=(P0+P1)/2×b=(56.3+49)/2×1=52.7KN/m考虑振动荷载4KN/m2q=52.7+4×1=56.7KN/m考虑到板的连续性，其强度及刚度可按下式计算第4页共8页第3页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共8页Mmax=0.1ql2=0.1×56.7×0.292=0.4768KN.mW=1/6×bh2=1/6×100×0.62=6cm3σ=M/W=0.4768/6×106=79.5MPa<[σ]=181MPafmax=ql4/128EI=52.7×294×12/(128×2.1×106×100×0.63)=0.08<0.15(允许)3、横肋检算（1）求均布荷载横肋按简支梁承受均布荷载计算，计算跨径为1.0米，作用于梁体各横肋的均布荷载可参照图1计算q0=0.49×29/2+2/3×(0.563-0.49)×29/2=7.81KN/mq1=0.49×29/2+1/3×(0.563-0.49)×29/2+0.453×15/2+2/3×(0.49-0.453)×15/2=11.04KN/mq2=0.453×15/2+1/3×(0.49-0.453)×15/2+0.378×30/2+2/3×(0.453-0.378)×30/2=9.91KN/mq3=0.378×30/2+1/3×(0.453-0.378)×30/2+0.303×30/2+2/3×(0.378-0.303)×30/2=11.34KN/mq4=0.303×30/2+1/3×(0.378-0.303)×30/2+0.228×30/2+2/3×(0.303-0.228)×30/2=9.09KN/mq5=0.228×30/2+1/3×(0.303-0.228)×30/2+0.15×30/2+2/3×(0.228-0.15)×30/2=6.83KN/mq6=2/3×0.15×60/2+0.15×30/2+1/3×(0.228-0.15)×30/2=6.03KN/m由以上计算可知q3最大，故取横肋3进行强度和刚度检算。第5页共8页第4页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共8页振动荷载4×（0.3+0.3）/2=1.2KN/m（2）强度检算横肋为[8槽钢，跨中最大弯矩，按简支梁近似计算Mmax=1/8ql2=1/8×（1.2+11.34）×12=1.568KN.m[8槽钢Ix=101.3cm4,W=25.3cm3σ=M/W=1.568×103×106/25.3=62.0MPa<[σ]=181MPa（3）刚度检算fmax=5ql4/384EI=5/384×12.54×103×14/(2.1×106×106×101.3×10-8)=0.77mm<3mm4、竖肋检算竖肋按简支梁计算，计算图式如图2，计算跨径为2.25米，竖肋承受的荷载为横肋的支点反力。第6页共8页第5页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共8页图2竖肋计算图示（1）、求荷载P荷载P为由横肋支承在竖肋上传递的反力，简化为横肋简支于竖肋上计算。Pi=qi×(l1+l2)/2式中：Pi——作用于竖肋各点的外荷载qi——作用于横肋的均布荷载l1.l2——竖肋两侧的横肋跨度由于l1.l2为1米，所以Pi数值上等于qi再考虑振动荷载4KN/m2，则有P0’=4×0.29/2=0.58KNP1’=4×(0.29+0.15)/2=0.88KNP2’=4×(0.15+0.3)/2=0.9KNP3’=4×(0.3+0.3)/2=1.2KNP4’=4×(0.3+0.3)/2=1.2KNP5’=4×(0.3+0.3)/2=1.2KNP6’=4×(0.3+0.6)/2=1.8KN所以各荷载为；P0=8.39KNP1=11.92KNP2=10.81KN第7页共8页第6页共8页编号：时间：2021年x月x日书山有路勤为...
