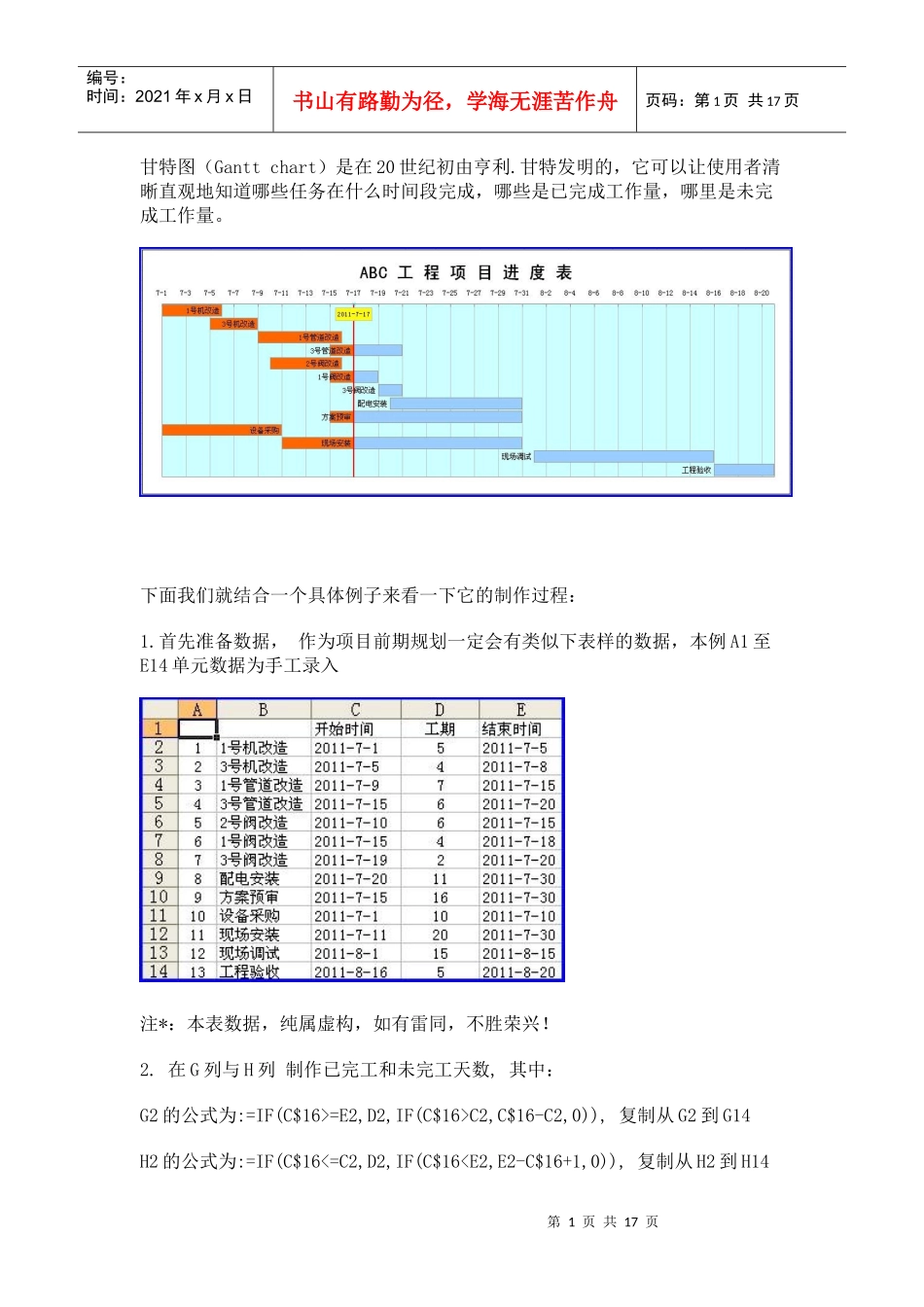

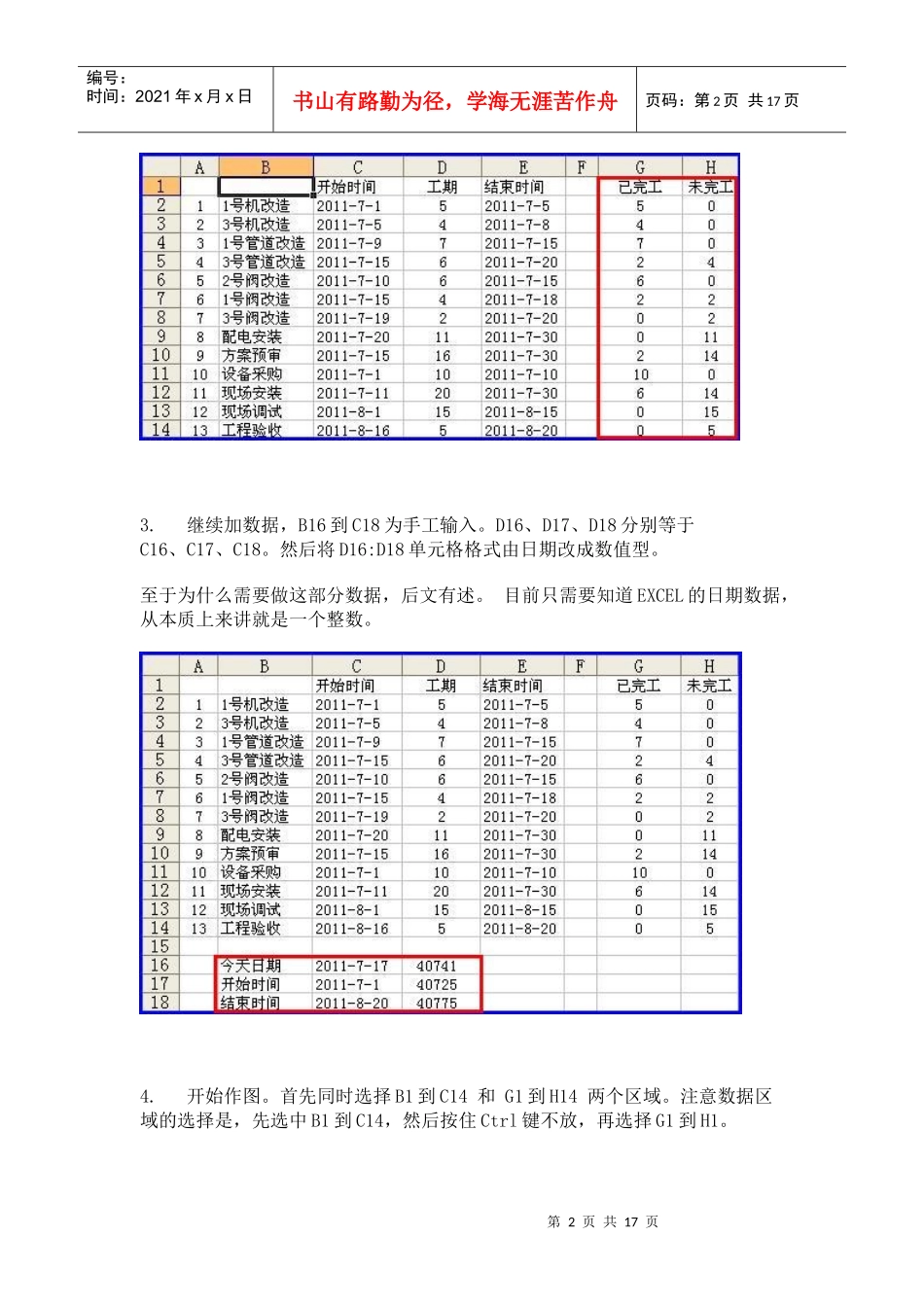

第1页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共17页甘特图（Ganttchart）是在20世纪初由亨利.甘特发明的，它可以让使用者清晰直观地知道哪些任务在什么时间段完成，哪些是已完成工作量，哪里是未完成工作量。下面我们就结合一个具体例子来看一下它的制作过程：1.首先准备数据，作为项目前期规划一定会有类似下表样的数据，本例A1至E14单元数据为手工录入注*：本表数据，纯属虚构，如有雷同，不胜荣兴！2.在G列与H列制作已完工和未完工天数,其中：G2的公式为:=IF(C$16>=E2,D2,IF(C$16>C2,C$16-C2,0)),复制从G2到G14H2的公式为:=IF(C$16<=C2,D2,IF(C$16图表区格式-->在"字体"页选字号为9-->去除自动缩放前的钩选-->确定第5页共17页第4页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共17页9.绘图区域内，选中蓝色的数据系列-->右键-->数据系列格式10.在"图案"页上-->"边框"处选择无-->"内部"处,选择无-->然后，选择"选项"页第6页共17页第5页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共17页11.在"选项"页面上-->“分类间距处”输入10-->确定第7页共17页第6页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共17页12.选中X轴-->鼠标右键-->选坐标轴格式13.在"刻度"页上-->最小值设成40725,最大值设成40776,主要刻度单位设成2-->选择"数字"页-->日期处选择短日期(如图)第8页共17页第7页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共17页14.在绘图区上按鼠标右键-->绘图区格式-->"区域"下选一个浅色做绘较区背景(如图)-->确定第9页共17页第8页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共17页15.选择网格线-->鼠标右键-->网格线格式-->选择灰色25%-->确定16.在图表区上按鼠标右键-->选择数据源-->窗口上的“系列“处点"添加"按钮,添加出"系列4"-->确定第10页共17页第9页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第10页共17页17.在绘图区选中,系列4的数据系列-->鼠标右键-->图表类型-->XY散点图-->散点图-->完成18.在绘图区选中系列4-->鼠标右键-->数据源-->"X值(X)"处选择C16-->确定第11页共17页第10页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第11页共17页19.此刻图表上会生成副X轴,副Y轴20.选中副X轴-->鼠标右键-->坐标轴格式-->在"刻度"页上-->最小值设成40725,最大值设成40776,主要刻度单位设成2-->确定21.选中副Y轴-->鼠标右键-->坐标轴格式-->在"刻度"页上-->最小值设成0,最大值设成1-->确定22.以上两步目的是使主副坐标轴刻度一致,完成后如下图所示23.选择中系列4-->鼠标右键-->数据系列格式-->误差线Y-->负偏差-->自定义"-"处输入1-->选择数据标...
