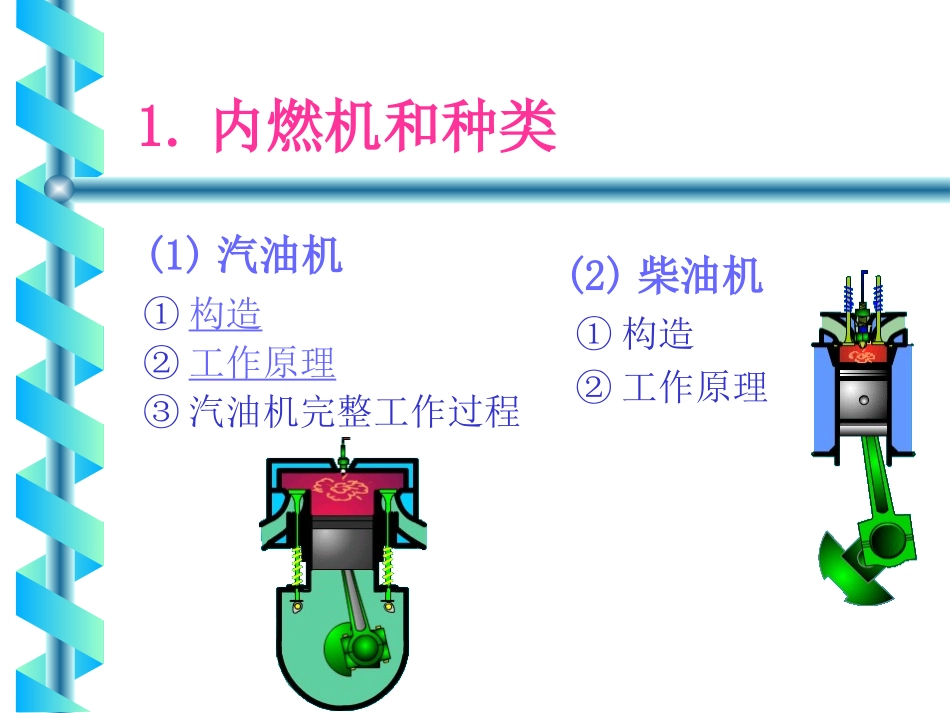

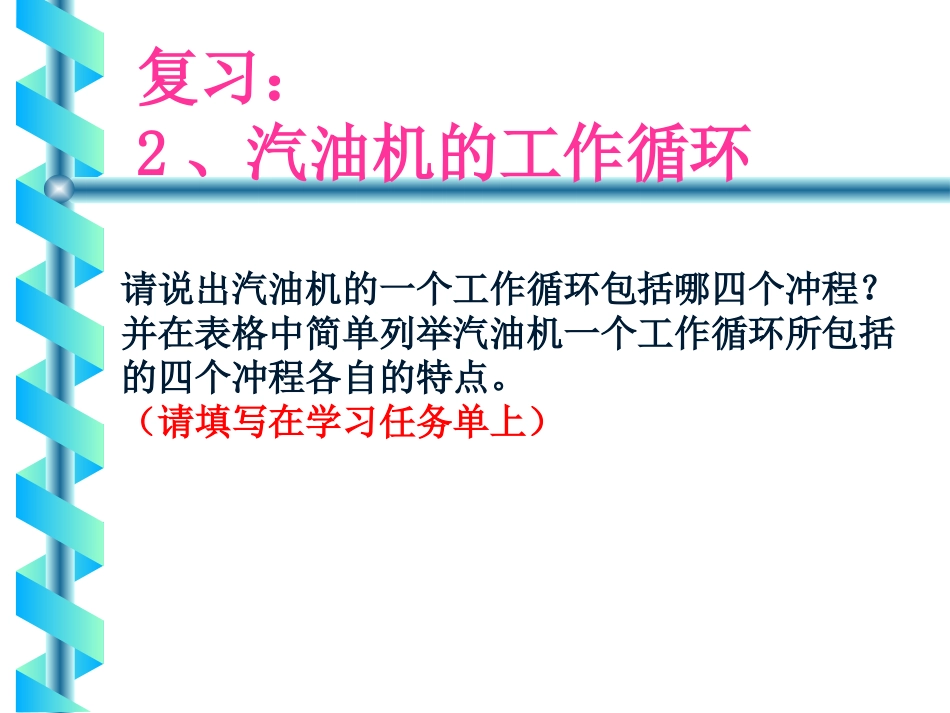

1.内燃机和种类(1)汽油机(2)柴油机①构造②工作原理③汽油机完整工作过程①构造②工作原理复习:1、汽油机的构造火花塞气缸进气阀活塞连杆排气阀曲轴复习:2、汽油机的工作循环请说出汽油机的一个工作循环包括哪四个冲程?并在表格中简单列举汽油机一个工作循环所包括的四个冲程各自的特点。(请填写在学习任务单上)进气门(打开或关闭)排气门(打开或关闭)活塞(运动方向)完成的任务吸气冲程压缩冲程做功冲程排气冲程打开关闭由上往下吸入由汽油和空气组成的燃料混合物关闭由下往上压缩燃料混合物关闭关闭由上往下关闭打开由下往上火花塞点火,产生高温高压的燃气,燃气推动活塞对外做功把废气排出气缸关闭返回柴油机的构造喷油嘴进气阀活塞连杆排气阀气缸曲轴比较汽油机和柴油机的构造,有何区别?1、吸气冲程空气______打开,____关闭。活塞由___端向____端运动,将_____吸进气缸。柴油机工作原理2、压缩冲程进气门和排气门都_____,活塞由___向___运动,活塞把空气压缩得很小,空气的压强更大,温度更高。在压缩冲程末,缸内空气温度已超过柴油的_____________。3、做功冲程在压缩冲程末,从_____喷出的雾状柴油遇到热空气立即猛烈燃烧,产生高温高压的燃气,推动活塞向_____运动,并通过连杆带动曲轴转动。4、排气冲程燃烧后的废气进气门____,排气门___,活塞向____运动,把____排出气缸。想想议议:汽油机和柴油机的工作过程有什么相同点,有什么不同点?汽油机柴油机相同点不同点结构燃料吸气冲程吸入气缸的是点火方式热机的效率汽油机和柴油机的工作过程的相同点和不同点:都是内燃机,都能将内能转化为机械能火花塞喷油嘴汽油柴油汽油和空气空气点燃式压燃式较低较高讨论:2、内燃机的四个冲程顺序能颠倒吗?为什么?3、内燃机一个工作循环活塞往复运动几次?曲轴转动几周?活塞对外做功几次?1、内燃机的四个冲程中有能量转化吗?分别是什么?压缩冲程:机械能转化为内能做功冲程:内能转化为机械能活塞往复运动2次,曲轴转动2周,活塞对外做功1次4、内燃机可否自行启动?(以拖拉机启动为例)2.内燃机的启动内燃机不能自行启动。开始运转时,要靠外力使飞轮和曲轴转动起来,由曲轴通过连杆带动活塞运动,以后内燃机才能自己工作。3.内燃机的应用阅读P127页1、2两段,找出汽油机和柴油机的相关应用汽油机比较轻巧,提升功率快,转速快,常用在汽车、飞机和小型农业机械上面。(1)汽油机的应用(2)柴油机的应用柴油比较便宜,但柴油机比较笨重,震动大,转速较慢,主要用在载重汽车、拖拉机、坦克上面。(1)根据汽油机的工作循环,将以上四个冲程按序依次排列为。(填字母)(2)在汽油机工作的四个冲程中,只有冲程燃气对外做功,其他三个冲程都是辅助冲程,要靠安装在曲轴上的飞轮的来完成。ABCD课堂练习:DABC做功惯性2、在柴油机的四个冲程中,把机械能转化为内能的是冲程,把内能转化为机械能的是冲程。3、某四冲程柴油机飞轮的转速是1200转/分,在1秒内该柴油机做功冲程的个和活塞上下往复移动次,曲轴转动转。4、柴油机的效率比汽油机的效率高,是因为()A.柴油的热值比汽油的热值大B.柴油的比热容比汽油的比热容大C.柴油的密度比汽油的密度大D.在柴油机里,推动活塞做功的气体压强比汽油机高课堂练习:压缩做功102020D课堂练习:某单缸四冲程汽油机的汽缸活塞面积为100厘米2,一个冲程活塞在汽缸中移动的距离是30厘米,满负荷工作时做功冲程,燃气的平均压强为9ⅹ105帕,飞轮1分钟转动1000周。当汽油机满负荷工作时,(不计摩擦)求(1)做功冲程中,燃气对活塞的平均压力;(2)一个做功冲程中燃气对活塞所做的功;(3)如果此工作状态下每分钟消耗100克汽油,那么汽油机把内能转化为机械能的效率是多少?(汽油热值为46000000J/Kg)吸气冲程汽油和空气进气门打开,排气门关闭。活塞由上端向下端运动,汽油和空气组成的燃料混合物从进气门吸入气缸。返回压缩冲程进气门和排气门都关闭,活塞向上运动,燃料混合物被压缩,压强增大,温度升高。返回做功冲程在压缩冲程末尾,火花塞产生电火花,使燃料猛烈燃烧,产生高温高压的燃气,推动活塞向下运动,并通...
