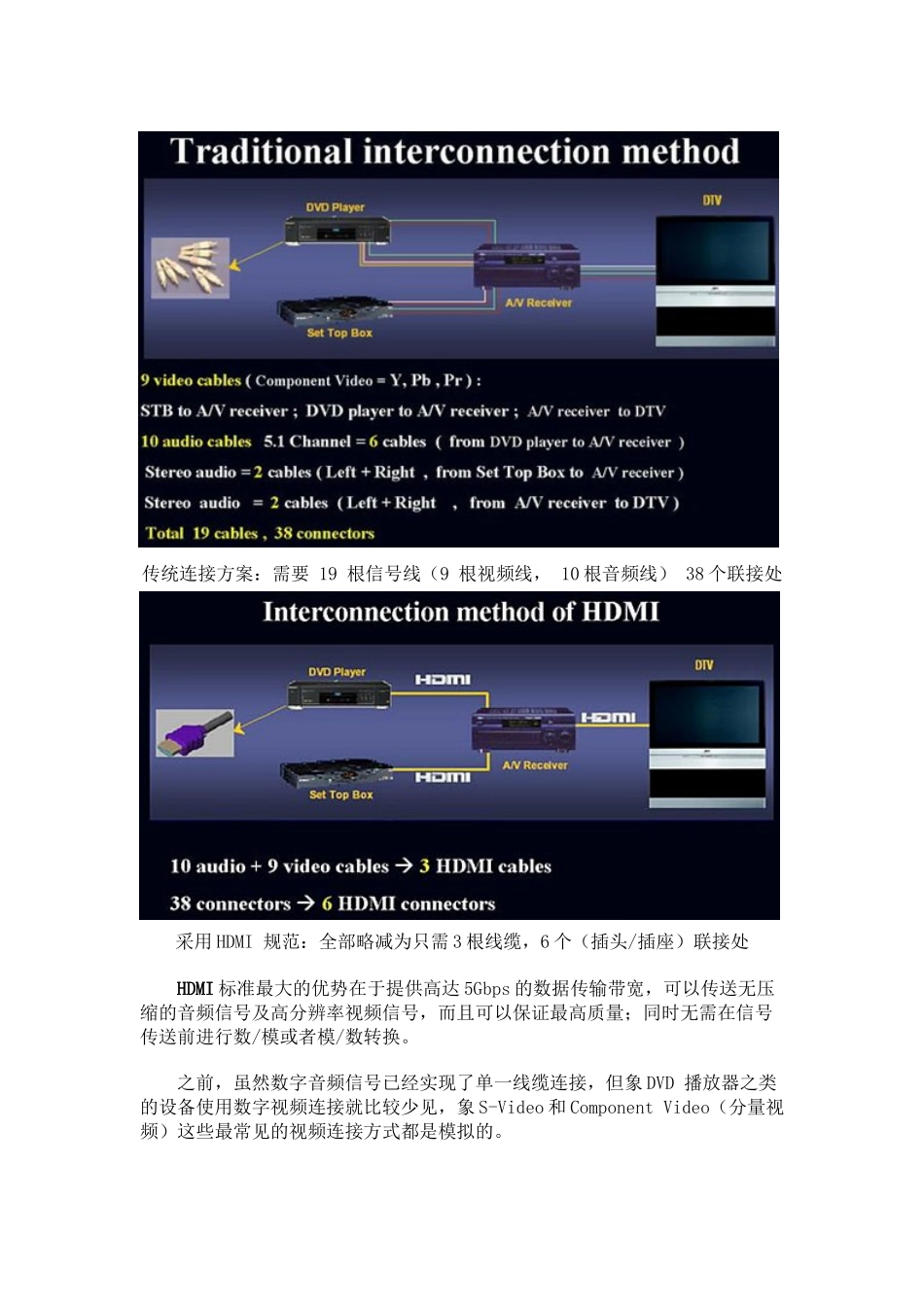

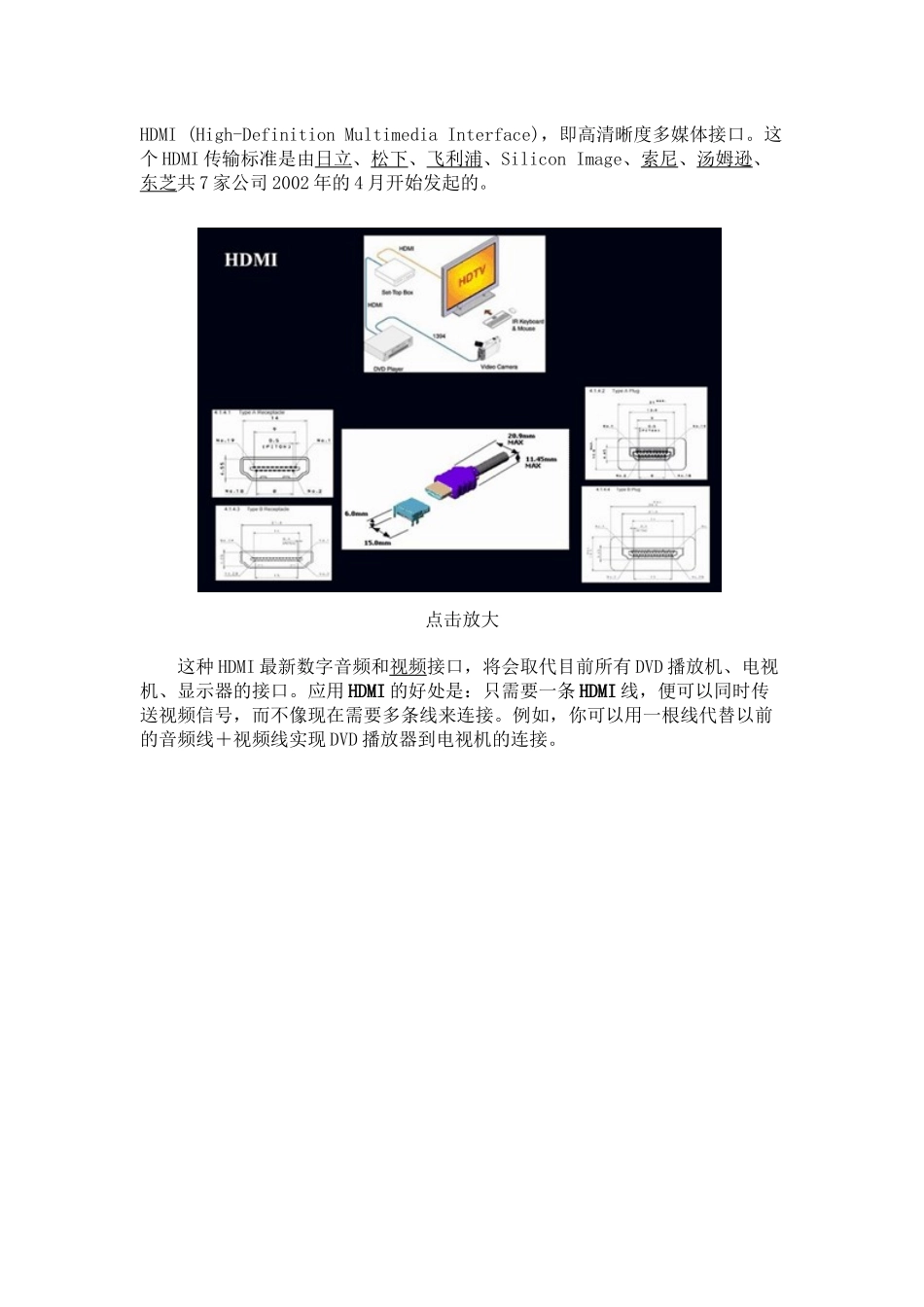

HDMI(High-DefinitionMultimediaInterface)，即高清晰度多媒体接口。这个HDMI传输标准是由日立、松下、飞利浦、SiliconImage、索尼、汤姆逊、东芝共7家公司2002年的4月开始发起的。点击放大这种HDMI最新数字音频和视频接口，将会取代目前所有DVD播放机、电视机、显示器的接口。应用HDMI的好处是：只需要一条HDMI线，便可以同时传送视频信号，而不像现在需要多条线来连接。例如，你可以用一根线代替以前的音频线＋视频线实现DVD播放器到电视机的连接。传统连接方案：需要19根信号线（9根视频线，10根音频线）38个联接处采用HDMI规范：全部略减为只需3根线缆，6个（插头/插座）联接处HDMI标准最大的优势在于提供高达5Gbps的数据传输带宽，可以传送无压缩的音频信号及高分辨率视频信号，而且可以保证最高质量；同时无需在信号传送前进行数/模或者模/数转换。之前，虽然数字音频信号已经实现了单一线缆连接，但象DVD播放器之类的设备使用数字视频连接就比较少见，象S-Video和ComponentVideo（分量视频）这些最常见的视频连接方式都是模拟的。目前数字视频连接一般用DVI。HDMI和DVI的区别：那么，HDMI和DVI有什么区别呢？HDMI和DVI有几点是不同的。第一，HDMI比DVI可以支持更高的分辨率，甚至包括目前用于商业的还没公布的更高的分辨率都一样支持。（理论上，它可以支持的最高分辨率是当前HDTV的两倍）。第二，DVI只是传送视频信号，而音频要另外单独处理。但HDMI却可以同时传输音频和视频。第三,HDMI连接器的外形远小于DVI。第四，这是个比较重要的区别，DVI标准是用于PC机的；而HDMI则是针对消费电子产品的，范围更广，例如DVD播放器、投影机等。但HDMI和DVI是兼容的，当然，这是大家都希望看到的。所以将使用DVI接口的设备和使用HDMI接口的设备连接起来是可能的，实现的方法也很简单：只要用一根一头是DVI接口，另一端是HDMI接口的连接线就可以了。HDMI—DVI转接适配器HDMI肯定会替代DVI的，HDMI将DVI的特点（数字视频信号TMDS传输）发扬光大了，并融入了AUDIO（数字音频信号传输）。所以HDMI＝VIDEO+HDCP+AUDIO（数字视频+版权保护+数字音频）。要了解更多关于现存的不同类型视频接口，可以看看视频接口介绍。HDMI如何工作？在下图，你可以清楚的看到HDMI的架构。其中数据源（source）指任何输出HDMI格式信号的设备，而接收器（sink）指任何输入信号为HDMI格式的设备。图1:HDMI架构.传输协议：数据传输使用的是TMDS(TransitionMinimizedDifferentialSignaling)协议。这个协议是SiliconImage公司（SiliconImage使用PanelLink作为该协议的商业用名）提出的。这个协议与DVI标准连接使用的协议也是相同的。下图是DVI规范的数据传输示意图（T.M.D.S）。图中可以看到：二者都是采用的数字T.M.D.S信号联接，HDMI到DVI无须转换。DVI规范的数据传输示意图（T.M.D.S）HDMI标准将8位的数据通过编码变成10位的信号，以差分传动方式（differentialtransmission）传送。什么是差分传动方式（differentialtransmission）呢，这可以去看这篇文章《HowGigabitEthernetWorks》。而音频和视频数据则通过3个TMDS数据通道来传输。视频信号的传输：视频信息以每24bit像素为一组的序列传输，同时以单位点时钟周期传输10bit的速度传输。这里的点时钟周期（pixelclockperiod）定义为每传输1个点（象素）所需的时间，数值上等于位传输周期的10倍。点时钟频率（Pixelclockrate）的范围可以从25MHz到165MHz。但如果某种屏幕格式可以使用低于25MHz的点时钟频率传输的话（例如，NTSC480i标准[480行，non-interlaced扫描]可以用13.5MHz的点时钟频率传输），那么它就可以用象素重复法（pixelrepetitiontechnique）来传输。HDMI标准可以达到每秒传输1650万点象素的速度（使用双连接配置可以获取双倍传输率，这配置将在下面详细介绍）。从这个数据我们也可以算出能够传输的最大分辨率。为了使你更好地理解点时钟（pixelclock）的概念以及其重要性，我们通过HDTV的720p分辨率来说明一下：720p代表着1280x720的分辨率。1280x720的乘积就是屏幕的象素数，再乘上帧速（在这里即屏幕刷新频率，或垂直频率），就可以得到在该...
