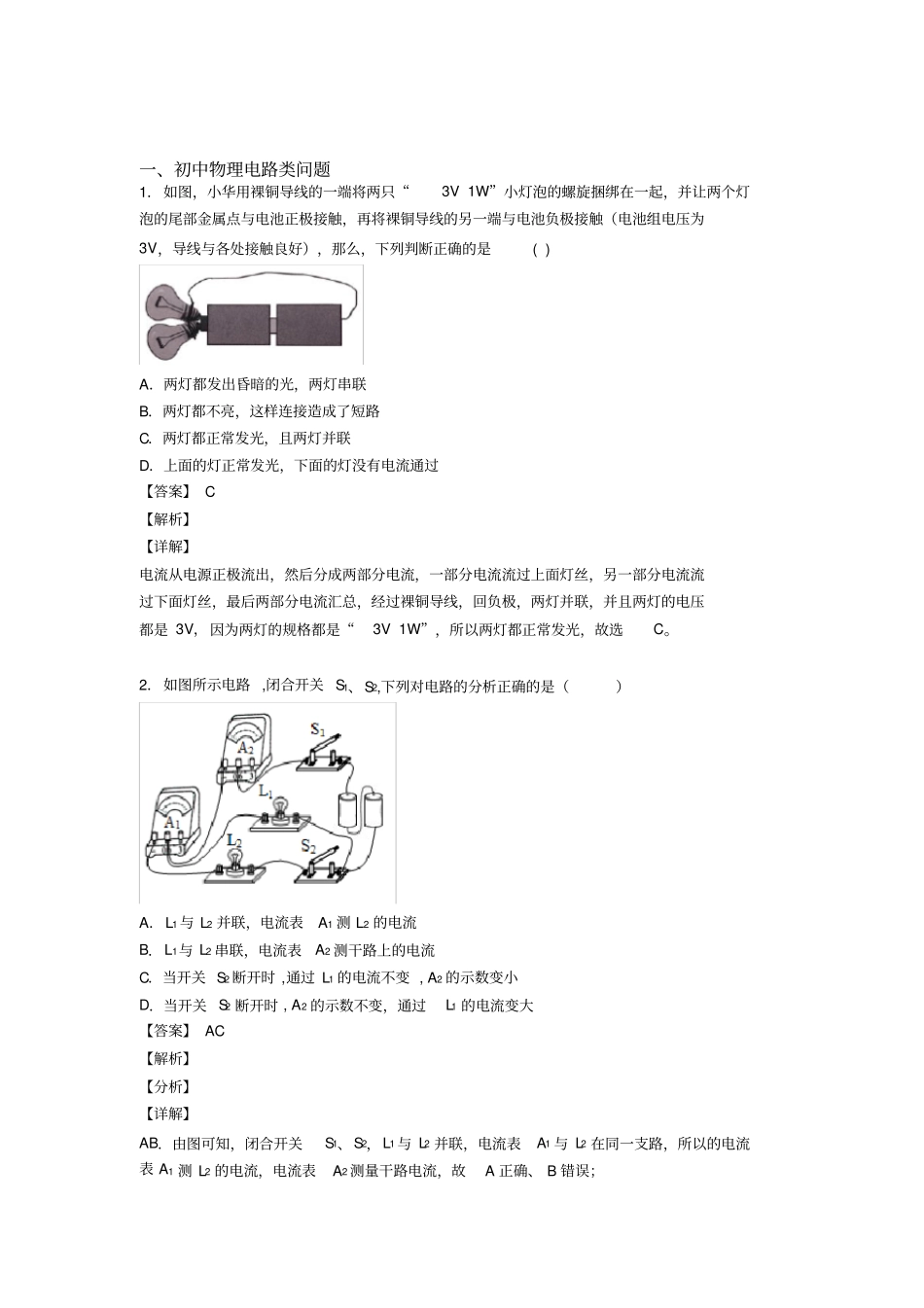

一、初中物理电路类问题1．如图，小华用裸铜导线的一端将两只“3V1W”小灯泡的螺旋捆绑在一起，并让两个灯泡的尾部金属点与电池正极接触，再将裸铜导线的另一端与电池负极接触（电池组电压为3V，导线与各处接触良好），那么，下列判断正确的是()A．两灯都发出昏暗的光，两灯串联B．两灯都不亮，这样连接造成了短路C．两灯都正常发光，且两灯并联D．上面的灯正常发光，下面的灯没有电流通过【答案】C【解析】【详解】电流从电源正极流出，然后分成两部分电流，一部分电流流过上面灯丝，另一部分电流流过下面灯丝，最后两部分电流汇总，经过裸铜导线，回负极，两灯并联，并且两灯的电压都是3V，因为两灯的规格都是“3V1W”，所以两灯都正常发光，故选C。2．如图所示电路,闭合开关S1、S2,下列对电路的分析正确的是（）A．L1与L2并联，电流表A1测L2的电流B．L1与L2串联，电流表A2测干路上的电流C．当开关S2断开时,通过L1的电流不变,A2的示数变小D．当开关S2断开时,A2的示数不变，通过L1的电流变大【答案】AC【解析】【分析】【详解】AB．由图可知，闭合开关S1、S2，L1与L2并联，电流表A1与L2在同一支路，所以的电流表A1测L2的电流，电流表A2测量干路电流，故A正确、B错误；CD．并联电路各支路互不影响，由图可知，当开关S2断开时，L2所在支路断开，通过L2电流为0，通过L1的电流不变，干路电流表A2示数变小，故C正确、D错误。3．如图所示电路，电源两端电压保持不变．闭合开关S，将滑动变阻器的滑片P由a端向b端滑动一段距离，电压表V1、V2、V3示数的变化量的绝对值分别为1U、2U、3U，电流表示数的变化量的绝对值为I．下列判断正确的是A．电压表V1示数变小，电压表V2示数变大，电压表V1与V2的示数之和不变B．电压表V3示数变大，电压表V3与电流表示数的比值变大C．滑动变阻器的滑片P滑过的那一段距离对应的阻值为2UID．1U大于3U【答案】ABD【解析】【详解】A．由题中的电路图可知，当滑动变阻器的滑片P向b端滑动一段距离时，三电阻串联，电压表V1测1R与2R两端的电压之和，电压表V2测3R两端的电压，电压表V3测2R与3R两端的电压之和，电流表测电路中的电流；将滑动变阻器的滑片P由a端向b端滑动一段距离时，接入电路中的电阻变大，电路中的总电阻变大，由欧姆定律可知，电路中的电流变小，由UIR可知，1R与2R两端的电压变小，即电压表V1的示数变小，因串联电路中总电压等于各分电压之和，且电源的电压不变，所以电压表V1与V2的示数之和等于电源的电压即不变，则电压表V2的示数变大，故A项正确；B．因电压表V3的示数等于电源的电压减去1R两端的电压，所以电压表V3的示数变大，因电压表V3与电流表示数的比值为23RR的阻值，所以电压表V3与电流表示数的比值变大，故B项正确；C．由欧姆定律得，滑动变阻器的滑片P滑过的那一段距离对应的阻值为:23URI故C项错误；D．当滑动变阻器的滑片P在a端时，根据串联电路的电压特点和欧姆定律得，V3示数是：31UUIR当滑动变阻器的滑片P向b端滑动一段距离时，V3测量电阻2R、3R两端的电压3U，根据串联电路的电压特点和欧姆定律得：31UUIR则：3311131UUUUIRUIRIIRIR（）（）由题意可得：211UIRR（）所以1U大于3U；故D项正确；4．现有三个轻质小球，实验发现其中任意两个小球相互靠近（未接触）都相互吸引．由此可判断（）A．两个小球带负电，一个小球带正电B．两个小球带正电，一个小球带负电C．一个小球带正电，一个小球带负电，一个小球不带电D．一个小球带电，两个小球不带电【答案】C【解析】【分析】【详解】由题可知，三个轻质小球任意两个小球相互靠近（未接触）都相互吸引；若两个小球带负电，一个小球带正电，或者两个小球带正电，一个小球带负电，则一定会出现带同种电荷的两个小球互相排斥；所以不可能是三个小球都带电，故A、B错误；若两个小球带异种电荷，另一个小球不带电，则两个带异种电荷的小球靠近时相互吸引，同时两个带电小球都会吸引不带电的小球，故C正确；若两个小球不带电，另一个小球带电，则两个不带电的小球靠近时不会相互吸引，故D错误；故应选C．5．如图所示的电路中，当开关S1，S2都闭合时，则A．电压表被烧坏B．电流表将被烧坏C．灯L...
