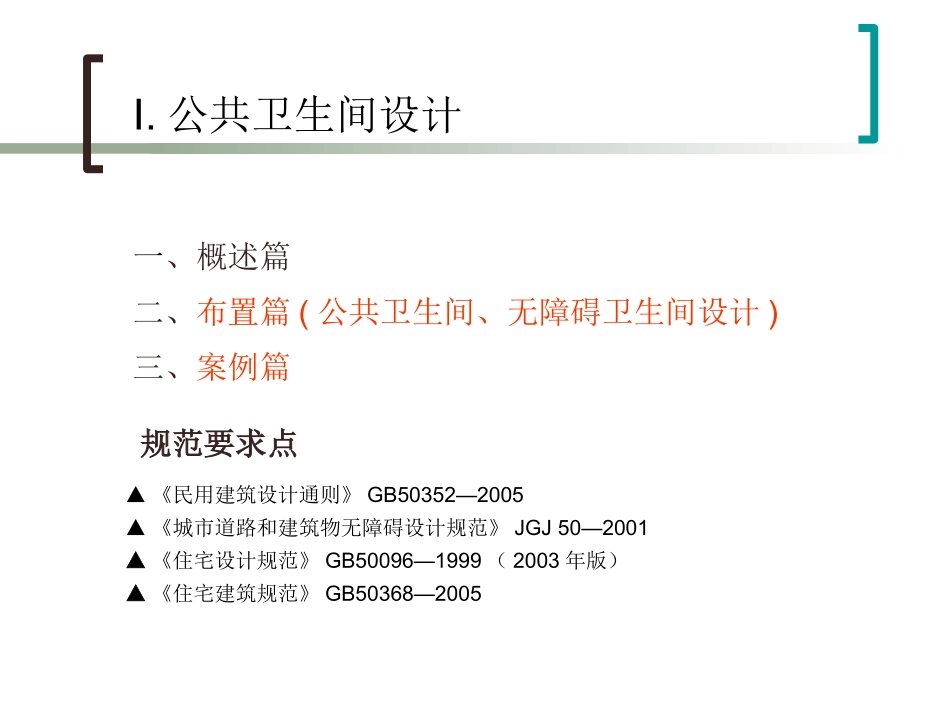

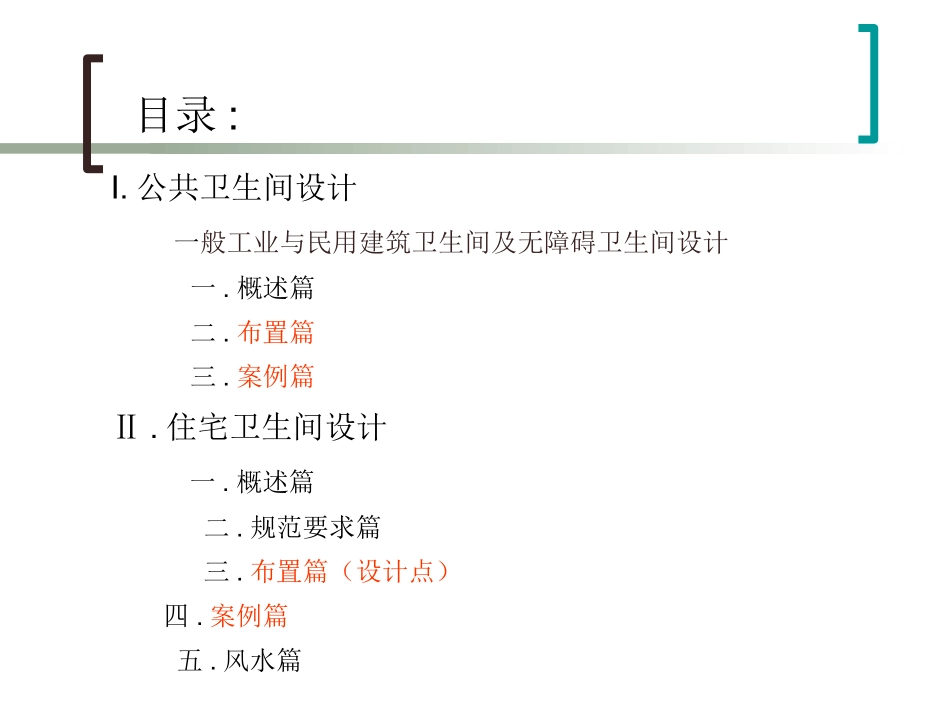

卫生间设计细则Ⅰ.公共卫生间设计一般工业与民用建筑卫生间及无障碍卫生间设计一.概述篇二.布置篇三.案例篇Ⅱ.住宅卫生间设计一.概述篇二.规范要求篇三.布置篇（设计点）四.案例篇五.风水篇目录:一、概述篇二、布置篇(公共卫生间、无障碍卫生间设计)三、案例篇Ⅰ.公共卫生间设计▲《民用建筑设计通则》GB50352—2005▲《城市道路和建筑物无障碍设计规范》JGJ50—2001▲《住宅设计规范》GB50096—1999（2003年版）▲《住宅建筑规范》GB50368—2005规范要求点一、概述篇无障碍厕位barrier-freetoiletcubical：公共厕所内设置的、乘轮椅残疾人可进入和使用的带坐便器及安全抓杆的隔间厕位。无障碍厕所barrier-freelavatory：供残疾人、老年人及妇幼使用的无障碍实施齐全的小型厕所。无障碍盆浴间barrier-freebathroom:方便乘轮椅者进入和使用的盆浴间。无障碍淋浴barrier-freeshowerroom:方便乘轮椅者进入和使用的淋浴间。安全抓杆grabbar:在无障碍厕位、厕所、淋浴内，协助行动不方便者安全平移和起立的一种设施。低位小便器tow-levelurinal:方便乘轮椅的男性残疾人使用的小便器。1、名词定义公共卫生间涉及的面比较广阔，本章节主要讲述一般工业与民用建筑卫生间及无障碍卫生间设计。二、布置篇（1）、建筑物的厕所、盥洗室、浴室不应直接布置在餐厅、食品加工、食品贮存、医药、医疗、变配电等有严格卫生要求或防水、防潮要求用房的上层;公共卫生间内产生噪声的设备（如水箱、水管等），不宜安装在与办公、宿舍、病房等相邻的墙上，否则应有隔噪声措施.配强、弱电的用房不应设在厕所、浴室或其他经常积水场所的正下方或贴邻。（2）、公用厕所男女厕位应适当增加女厕的蹲(坐)位数和建筑面积，男蹲(坐、站)位与女蹲(坐)位比例以1：1～2：3为宜，商业区以2：3为宜。（3）、公用男女厕所宜分设前室，或有遮挡措施。无前室的卫生间外门不宜同办公、居住等房门相对。（4）、公用厕所宜设置独立的清洁间，内设拖布池、拖布挂钩及清洁用具存放的柜架。（或男女厕所均设拖布池，现也有用水桶代替拖布池的做法。）（5）、男女厕所宜相邻或靠近布置，便于寻找和上下管道集中布置，但应避免视线干扰。（6）、室内宜有自然采光和直接自然通风。无通风窗口的卫生间应有机械通风换气措施。（与住宅厨房设计不一样）（7）、楼地面防水、排水、防滑、易清洁、防渗漏，墙面和顶棚应防潮。1、公共卫生间布置2、各卫生隔间、设备间距的基本尺寸类别平面尺寸（宽度ｍ×深度ｍ）外开门的厕所隔间0.90×1.20内开门的厕所隔间0.90×1.40医院患者专用厕所隔间1.10×1.40无障碍厕所隔间1.40×1.80(改建用1.00×2.00)外开门淋浴隔间1.00×1.20内设更衣凳的淋浴隔间1.00×(1.00+0.60)无障碍专用浴室隔间盆浴（门扇向外开启）2.00×2.25淋浴（门扇向外开启）1.50×2.35(1)、厕所和浴室隔间的平面尺寸不应小于下表规定.(2)、卫生设备间距应符合下列规定①洗脸盆或盥洗槽水嘴中心与侧墙面净距不宜小于0．55m；②并列洗脸盆或盥洗槽水嘴中心间距不应小于0.70m；③单侧并列洗脸盆或盥洗槽外沿至对面墙的净距不应小于1.25m；④双侧并列洗脸盆或盥洗槽外沿之间的净距不应小于1.80m；⑤浴盆长边至对面墙面的净距不应小于0．65m；无障碍盆浴间短边净宽度不应小于2m；⑥并列小便器的中心距离不应小于0.65m；有隔板的小便器的中心距离不应小于0.80m;⑦单侧厕所隔间至对面墙面的净距：当采用内开门时，不应小于1.10m；当采用外开门时不应小于1.30m；双侧厕所隔间之间的净距：当采用内开门时，不应小于1.10m；⑧单侧厕所隔间至对面小便器或小便槽外沿的净距：当采用内开门时，不应小于1.10m；当采用外开门时，不应小于1.30m。附图一附图二(3)、常用几种布局最小开间尺寸:附图三小结：1、洗脸盆水嘴中心与侧墙面净距不宜小于0．55m，双侧并列洗脸盆外沿之间的净距不应小于1.80m；2、并列洗脸盆或盥洗槽水嘴中心间距不应小于0.70m，单侧并列洗脸盆或盥洗槽外沿至对面墙的净距不应小于1.25m；３、并列小便器的中心距离不应小于0.65m4、外开门厕所到对面墙尺寸：1.20+1.30=2.50m；内开门厕所到对面墙尺寸：1.40+1.10=2.50m外开门...
