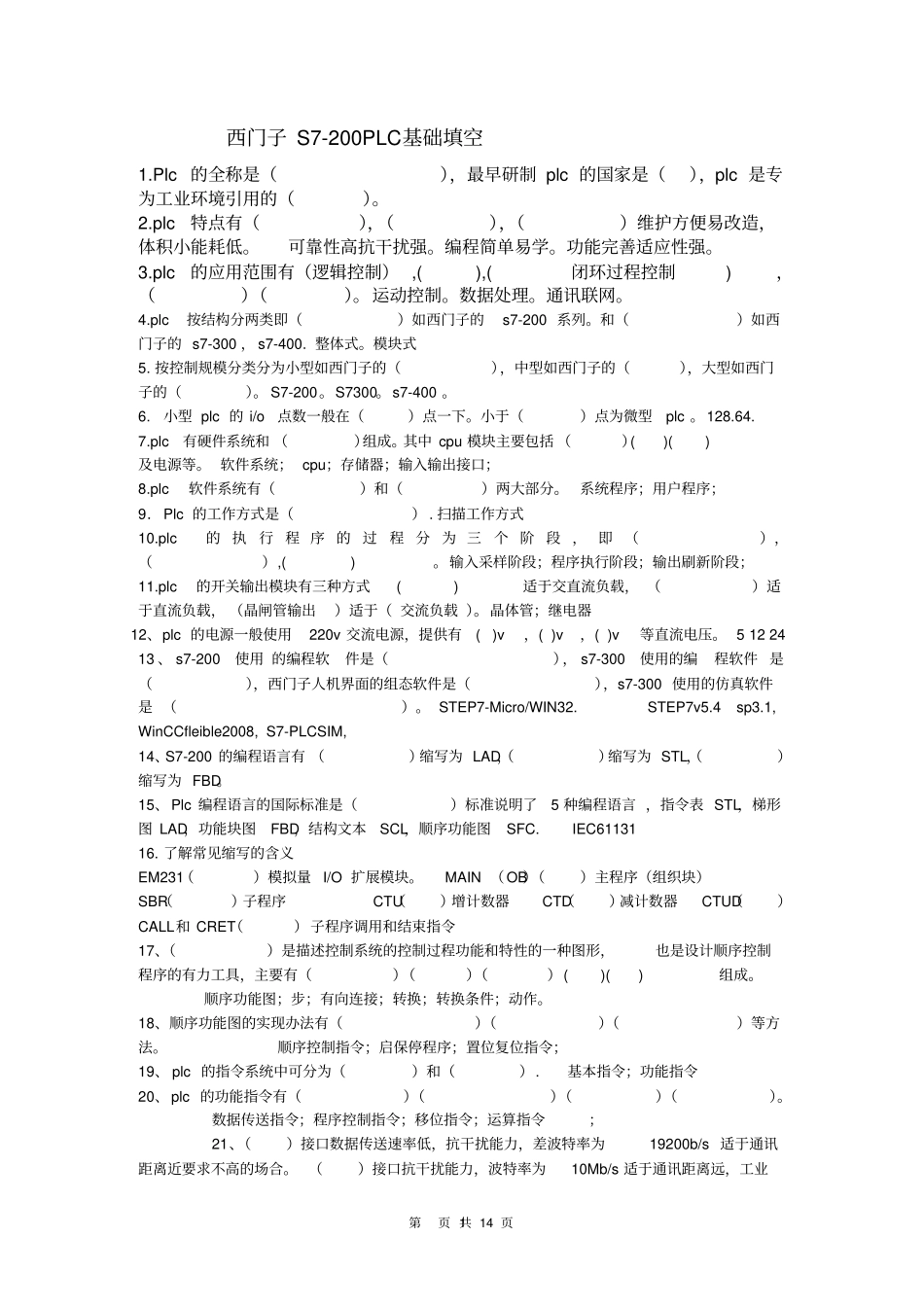

第页共14页1西门子S7-200PLC基础填空1.Plc的全称是（），最早研制plc的国家是（），plc是专为工业环境引用的（）。2.plc特点有（），（），（）维护方便易改造，体积小能耗低。可靠性高抗干扰强。编程简单易学。功能完善适应性强。3.plc的应用范围有（逻辑控制）,(),(闭环过程控制)，（）（）。运动控制。数据处理。通讯联网。4.plc按结构分两类即（）如西门子的s7-200系列。和（）如西门子的s7-300，s7-400.整体式。模块式5.按控制规模分类分为小型如西门子的（），中型如西门子的（），大型如西门子的（）。S7-200。S7300。s7-400。6.小型plc的i/o点数一般在（）点一下。小于（）点为微型plc。128.64.7.plc有硬件系统和（）组成。其中cpu模块主要包括（）()()及电源等。软件系统；cpu；存储器；输入输出接口；8.plc软件系统有（）和（）两大部分。系统程序；用户程序；9．Plc的工作方式是（）.扫描工作方式10.plc的执行程序的过程分为三个阶段，即（），（）,()。输入采样阶段；程序执行阶段；输出刷新阶段；11.plc的开关输出模块有三种方式()适于交直流负载，（）适于直流负载，（晶闸管输出）适于（交流负载）。晶体管；继电器12、plc的电源一般使用220v交流电源，提供有()v，()v，()v等直流电压。5122413、s7-200使用的编程软件是（），s7-300使用的编程软件是（），西门子人机界面的组态软件是（），s7-300使用的仿真软件是（）。STEP7-Micro/WIN32.STEP7v5.4sp3.1,WinCCfleible2008,S7-PLCSIM,14、S7-200的编程语言有（）缩写为LAD，（）缩写为STL，（）缩写为FBD。15、Plc编程语言的国际标准是（）标准说明了5种编程语言，指令表STL，梯形图LAD，功能块图FBD，结构文本SCL，顺序功能图SFC.IEC6113116.了解常见缩写的含义EM231（）模拟量I/O扩展模块。MAIN（OB）（）主程序（组织块）SBR（）子程序CTU（）增计数器CTD（）减计数器CTUD（）CALL和CRET（）子程序调用和结束指令17、（）是描述控制系统的控制过程功能和特性的一种图形，也是设计顺序控制程序的有力工具，主要有（）（）（）()()组成。顺序功能图；步；有向连接；转换；转换条件；动作。18、顺序功能图的实现办法有（）（）（）等方法。顺序控制指令；启保停程序；置位复位指令；19、plc的指令系统中可分为（）和（）.基本指令；功能指令20、plc的功能指令有（）（）（）（）。数据传送指令；程序控制指令；移位指令；运算指令；21、（）接口数据传送速率低，抗干扰能力，差波特率为19200b/s适于通讯距离近要求不高的场合。（）接口抗干扰能力，波特率为10Mb/s适于通讯距离远，工业第页共14页2设备通信的场合。RS_232；RS_48522写出s7-200plc内部元件字母的含义I(),Q(),M(),SM(),T(),C(),HC(),AC(),S（）。输入继电器；输出继电器；通用辅助继电器；特殊辅助继电器；定时器；计数器；高速计数器；累加器；顺序控制继电器。23、写出下列的plc基本逻辑指令的含义LDbit指令（）；LDNbit（）；Abit（）；ANbit（）；Obit（）；ONbit（）；=bit（）装载指令；取反装载；与操作；与非操作；或操作；或非操作；输出指令。２４、梯形图原则判断：（）ｐｌｃ内部元件触点的使用次数是无限制的。（）线圈和指令盒能直接连载左边的母线上。（）Ｓ７－２００ｐｌｃ中允许双线圈输出。（）Ｔ３７定时器的分辨率是１００ｍｓ，定时时间＝１００ｍｓ＊预置值（ＰＴ）（）置位指令Ｓ在使能输入有效后对从起始位开始的ｎ为置１但不保持。试题（1）一、填空题（20分）3．S7-200型PLC的定时器包括、、三种类型。4．S7-200系列PLC的与两个输出端子,除正常使用外，还可利用PLC的高速输出功能产生PTO与PWM输出。6．在PLC运行的第一个扫描周期为ON的特殊存储器位是。7．S7-200系列PLC共有个高速计数器9．PLC中输入接口电路的类型有和两种。10．I/O总点数是指和的数量。二、选择题（40分）1．下列那项属于双字寻址（）。A．QW1B．V10C．IB0D．MD283．SM是哪个存储器的标识符。（）A．高速计数器B．累加器C．内部辅助寄存器D．特殊辅助寄存器6．HSC1的控制寄存器是（）。A．SMW137B．SMB57C．SMB47D．SMW1478．顺序控制段开始指令的操作码...
