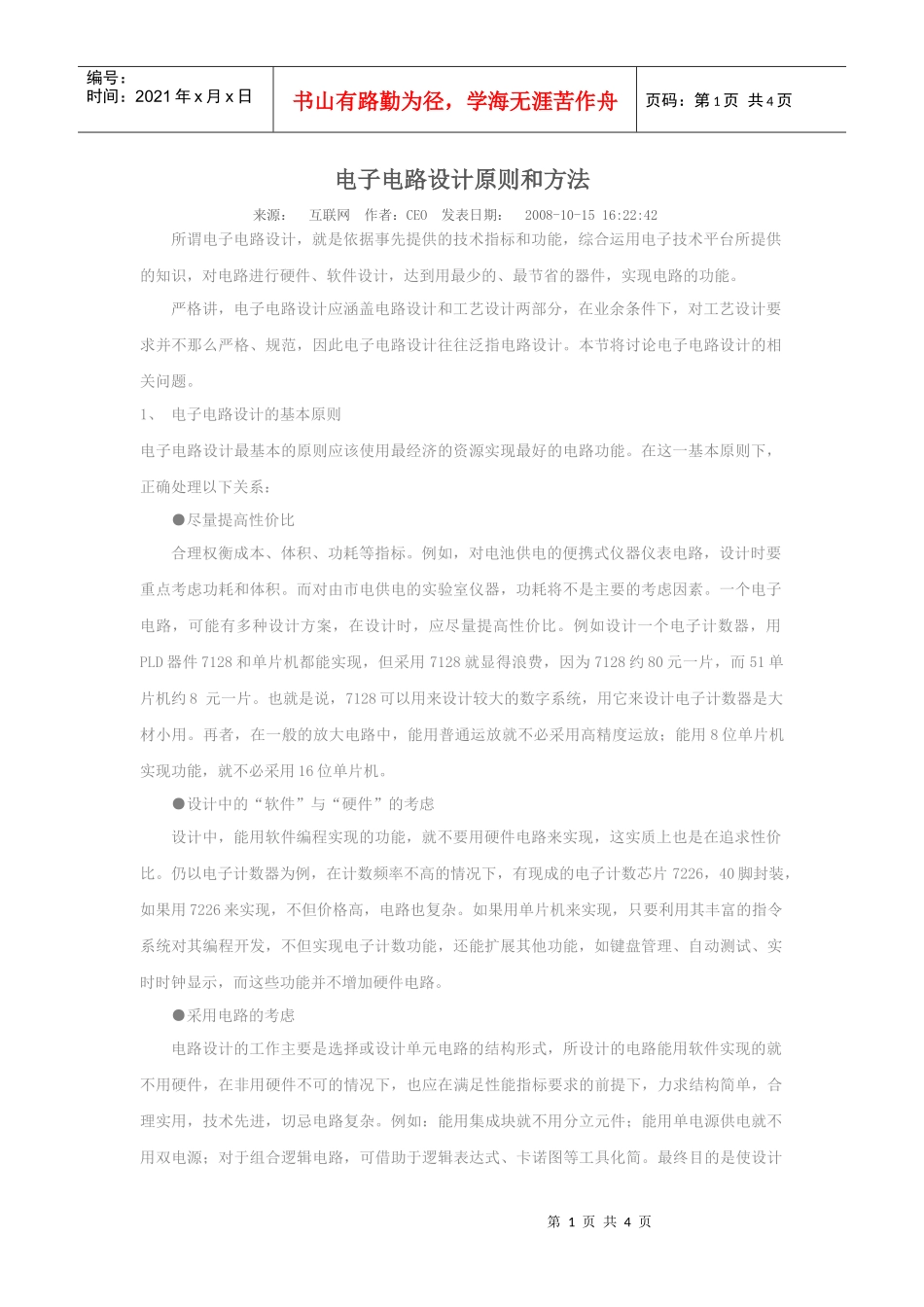

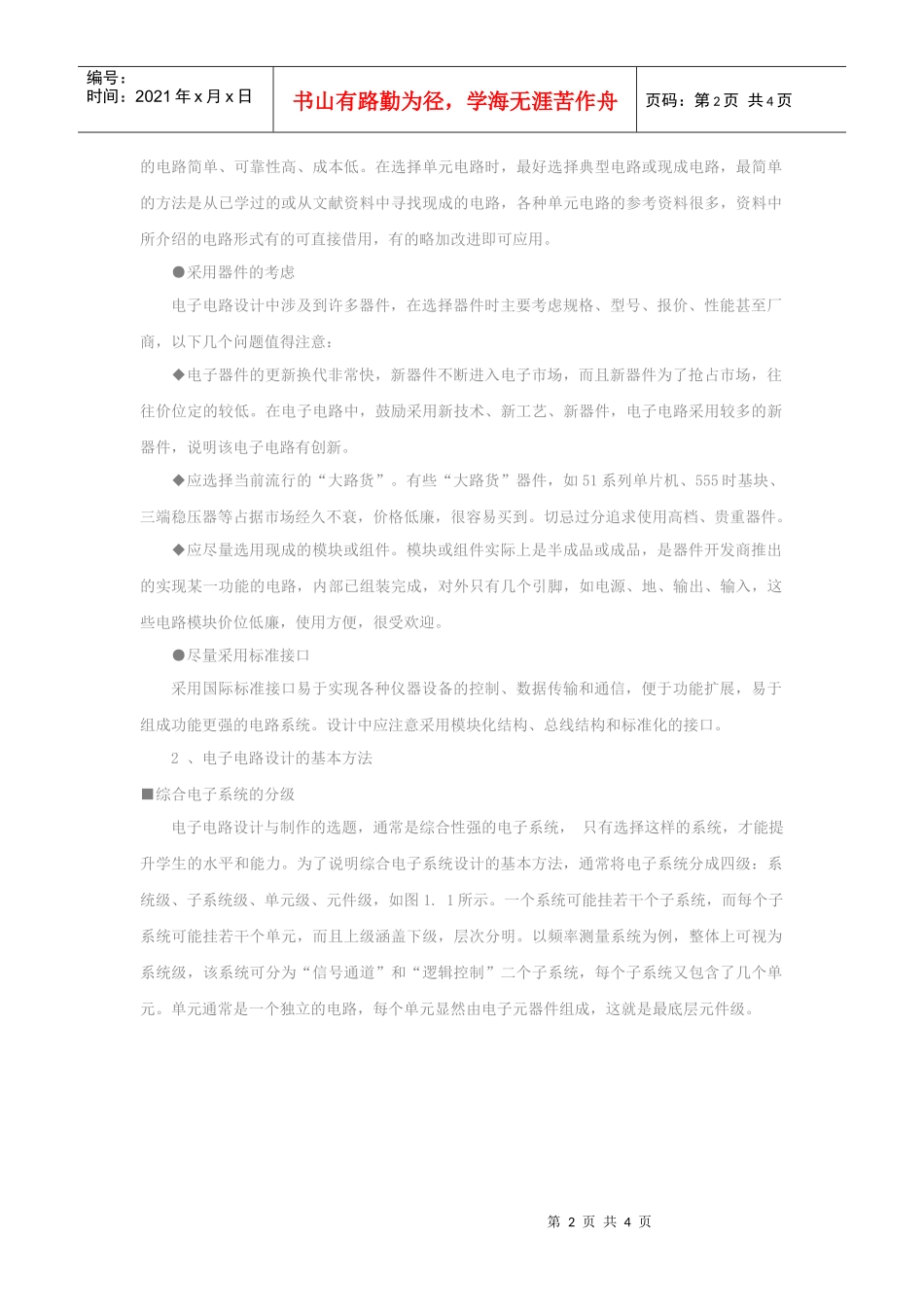

第1页共4页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共4页电子电路设计原则和方法来源：互联网作者：CEO发表日期：2008-10-1516:22:42所谓电子电路设计，就是依据事先提供的技术指标和功能，综合运用电子技术平台所提供的知识，对电路进行硬件、软件设计，达到用最少的、最节省的器件，实现电路的功能。严格讲，电子电路设计应涵盖电路设计和工艺设计两部分，在业余条件下，对工艺设计要求并不那么严格、规范，因此电子电路设计往往泛指电路设计。本节将讨论电子电路设计的相关问题。1、电子电路设计的基本原则电子电路设计最基本的原则应该使用最经济的资源实现最好的电路功能。在这一基本原则下，正确处理以下关系：●尽量提高性价比合理权衡成本、体积、功耗等指标。例如，对电池供电的便携式仪器仪表电路，设计时要重点考虑功耗和体积。而对由市电供电的实验室仪器，功耗将不是主要的考虑因素。一个电子电路，可能有多种设计方案，在设计时，应尽量提高性价比。例如设计一个电子计数器，用PLD器件7128和单片机都能实现，但采用7128就显得浪费，因为7128约80元一片，而51单片机约8元一片。也就是说，7128可以用来设计较大的数字系统，用它来设计电子计数器是大材小用。再者，在一般的放大电路中，能用普通运放就不必采用高精度运放；能用8位单片机实现功能，就不必采用16位单片机。●设计中的“软件”与“硬件”的考虑设计中，能用软件编程实现的功能，就不要用硬件电路来实现，这实质上也是在追求性价比。仍以电子计数器为例，在计数频率不高的情况下，有现成的电子计数芯片7226，40脚封装，如果用7226来实现，不但价格高，电路也复杂。如果用单片机来实现，只要利用其丰富的指令系统对其编程开发，不但实现电子计数功能，还能扩展其他功能，如键盘管理、自动测试、实时时钟显示，而这些功能并不增加硬件电路。●采用电路的考虑电路设计的工作主要是选择或设计单元电路的结构形式，所设计的电路能用软件实现的就不用硬件，在非用硬件不可的情况下，也应在满足性能指标要求的前提下，力求结构简单，合理实用，技术先进，切忌电路复杂。例如：能用集成块就不用分立元件；能用单电源供电就不用双电源；对于组合逻辑电路，可借助于逻辑表达式、卡诺图等工具化简。最终目的是使设计第2页共4页第1页共4页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共4页的电路简单、可靠性高、成本低。在选择单元电路时，最好选择典型电路或现成电路，最简单的方法是从已学过的或从文献资料中寻找现成的电路，各种单元电路的参考资料很多，资料中所介绍的电路形式有的可直接借用，有的略加改进即可应用。●采用器件的考虑电子电路设计中涉及到许多器件，在选择器件时主要考虑规格、型号、报价、性能甚至厂商，以下几个问题值得注意：◆电子器件的更新换代非常快，新器件不断进入电子市场，而且新器件为了抢占市场，往往价位定的较低。在电子电路中，鼓励采用新技术、新工艺、新器件，电子电路采用较多的新器件，说明该电子电路有创新。◆应选择当前流行的“大路货”。有些“大路货”器件，如51系列单片机、555时基块、三端稳压器等占据市场经久不衰，价格低廉，很容易买到。切忌过分追求使用高档、贵重器件。◆应尽量选用现成的模块或组件。模块或组件实际上是半成品或成品，是器件开发商推出的实现某一功能的电路，内部已组装完成，对外只有几个引脚，如电源、地、输出、输入，这些电路模块价位低廉，使用方便，很受欢迎。●尽量采用标准接口采用国际标准接口易于实现各种仪器设备的控制、数据传输和通信，便于功能扩展，易于组成功能更强的电路系统。设计中应注意采用模块化结构、总线结构和标准化的接口。2、电子电路设计的基本方法■综合电子系统的分级电子电路设计与制作的选题，通常是综合性强的电子系统，只有选择这样的系统，才能提升学生的水平和能力。为了说明综合电子系统设计的基本方法，通常将电子系统分成四级：系统级、子系统级、单元级、元件级，如图1.1所示。一个系统可能挂若干个子系统，而每个子系统可能挂若干个单元，而且上...
