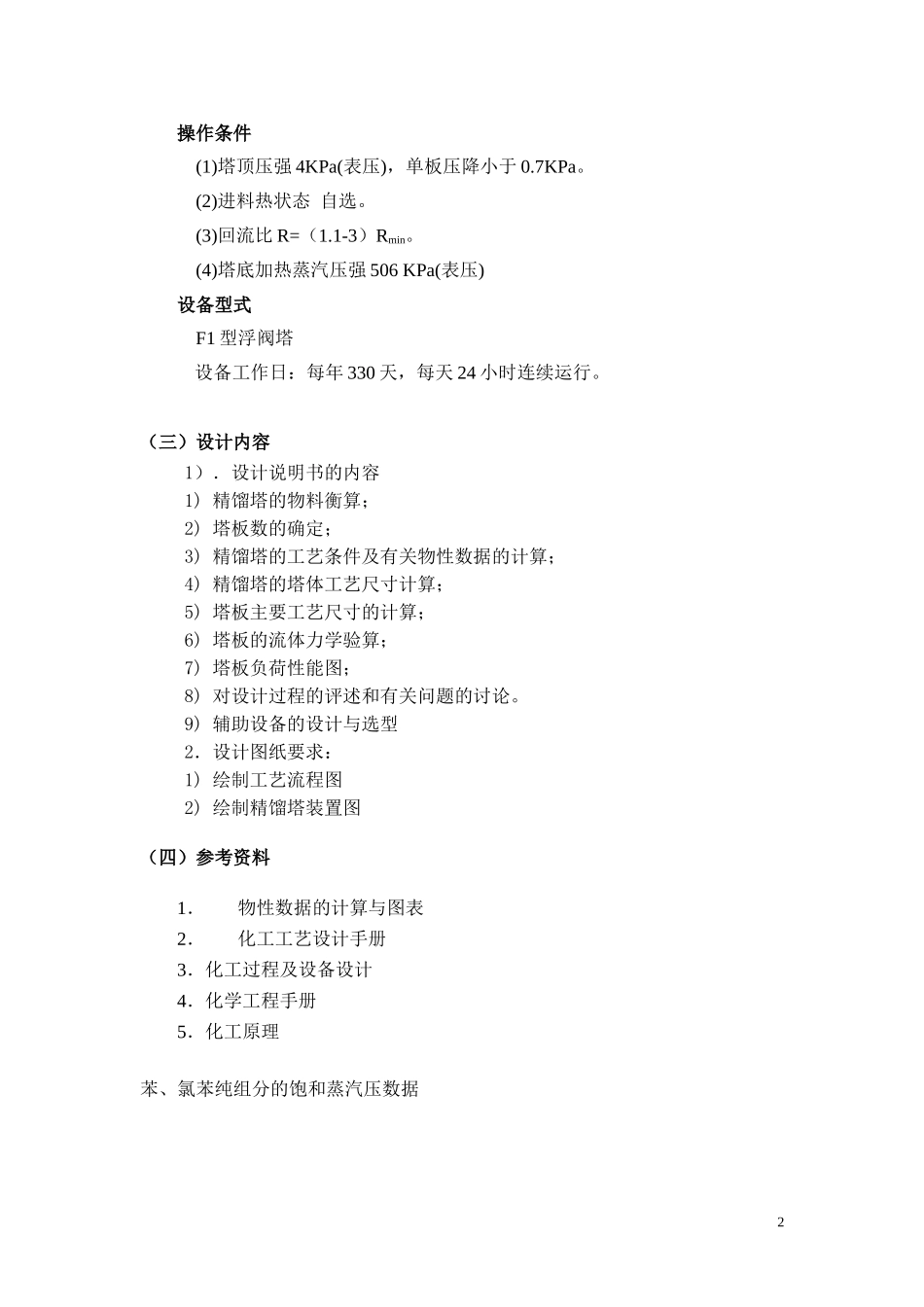

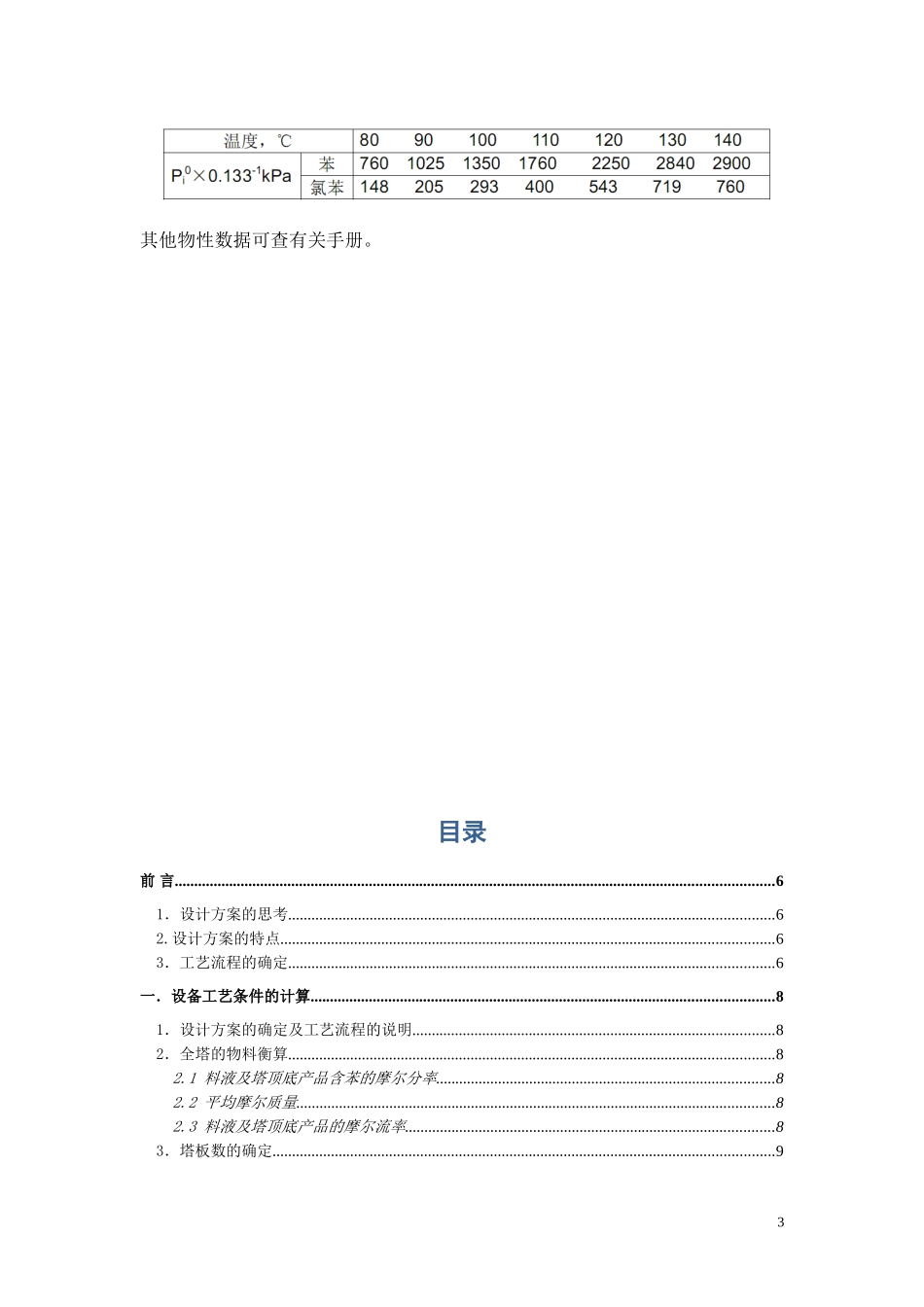

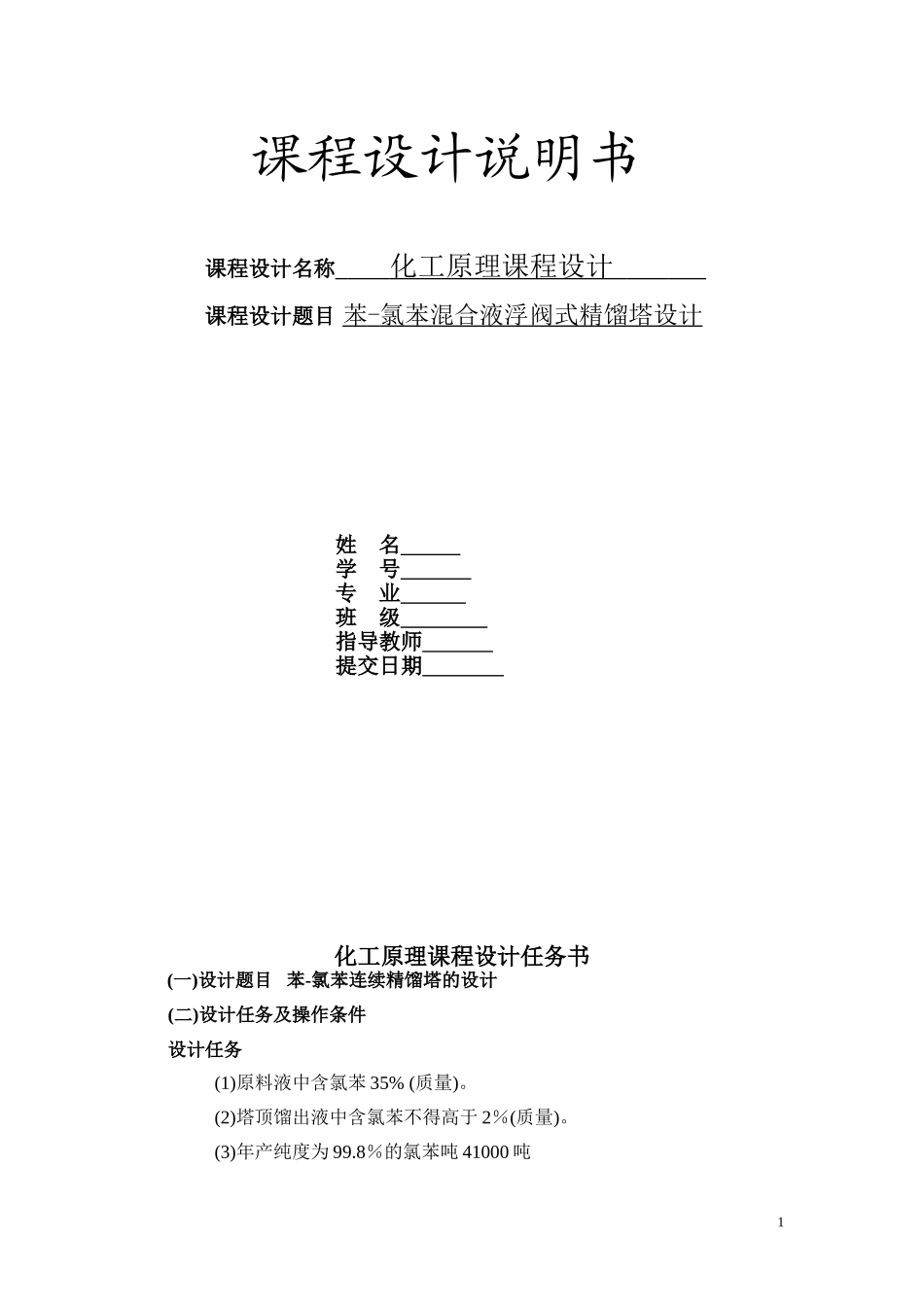

课程设计说明书课程设计名称化工原理课程设计课程设计题目苯-氯苯混合液浮阀式精馏塔设计姓名学号专业班级指导教师提交日期化工原理课程设计任务书(一)设计题目苯-氯苯连续精馏塔的设计(二)设计任务及操作条件设计任务(1)原料液中含氯苯35%(质量)。(2)塔顶馏出液中含氯苯不得高于2％(质量)。(3)年产纯度为99.8％的氯苯吨41000吨1操作条件(1)塔顶压强4KPa(表压)，单板压降小于0.7KPa。(2)进料热状态自选。(3)回流比R=（1.1-3）Rmin。(4)塔底加热蒸汽压强506KPa(表压)设备型式F1型浮阀塔设备工作日：每年330天，每天24小时连续运行。（三）设计内容1）．设计说明书的内容1)精馏塔的物料衡算；2)塔板数的确定；3)精馏塔的工艺条件及有关物性数据的计算；4)精馏塔的塔体工艺尺寸计算；5)塔板主要工艺尺寸的计算；6)塔板的流体力学验算；7)塔板负荷性能图；8)对设计过程的评述和有关问题的讨论。9)辅助设备的设计与选型2．设计图纸要求：1)绘制工艺流程图2)绘制精馏塔装置图（四）参考资料1．物性数据的计算与图表2．化工工艺设计手册3．化工过程及设备设计4．化学工程手册5．化工原理苯、氯苯纯组分的饱和蒸汽压数据2其他物性数据可查有关手册。目录前言..........................................................................................................................................................61．设计方案的思考.............................................................................................................................62.设计方案的特点...............................................................................................................................63．工艺流程的确定.............................................................................................................................6一．设备工艺条件的计算.......................................................................................................................81．设计方案的确定及工艺流程的说明.............................................................................................82．全塔的物料衡算.............................................................................................................................82.1料液及塔顶底产品含苯的摩尔分率.......................................................................................82.2平均摩尔质量...........................................................................................................................82.3料液及塔顶底产品的摩尔流率...............................................................................................83．塔板数的确定.................................................................................................................................933.1理论塔板数的求取............................................................................................................93.2确定操作的回流比R..............................................................................................................103.3求理论塔板数...........................................................................................................................113.4全塔效率..........................................................................................................................123.5实际塔板数（近似取两段效率相同）.........................................................................134．操作工艺条件及相关物性数据的计算.......................................................................................134.1平均压强..................................................
