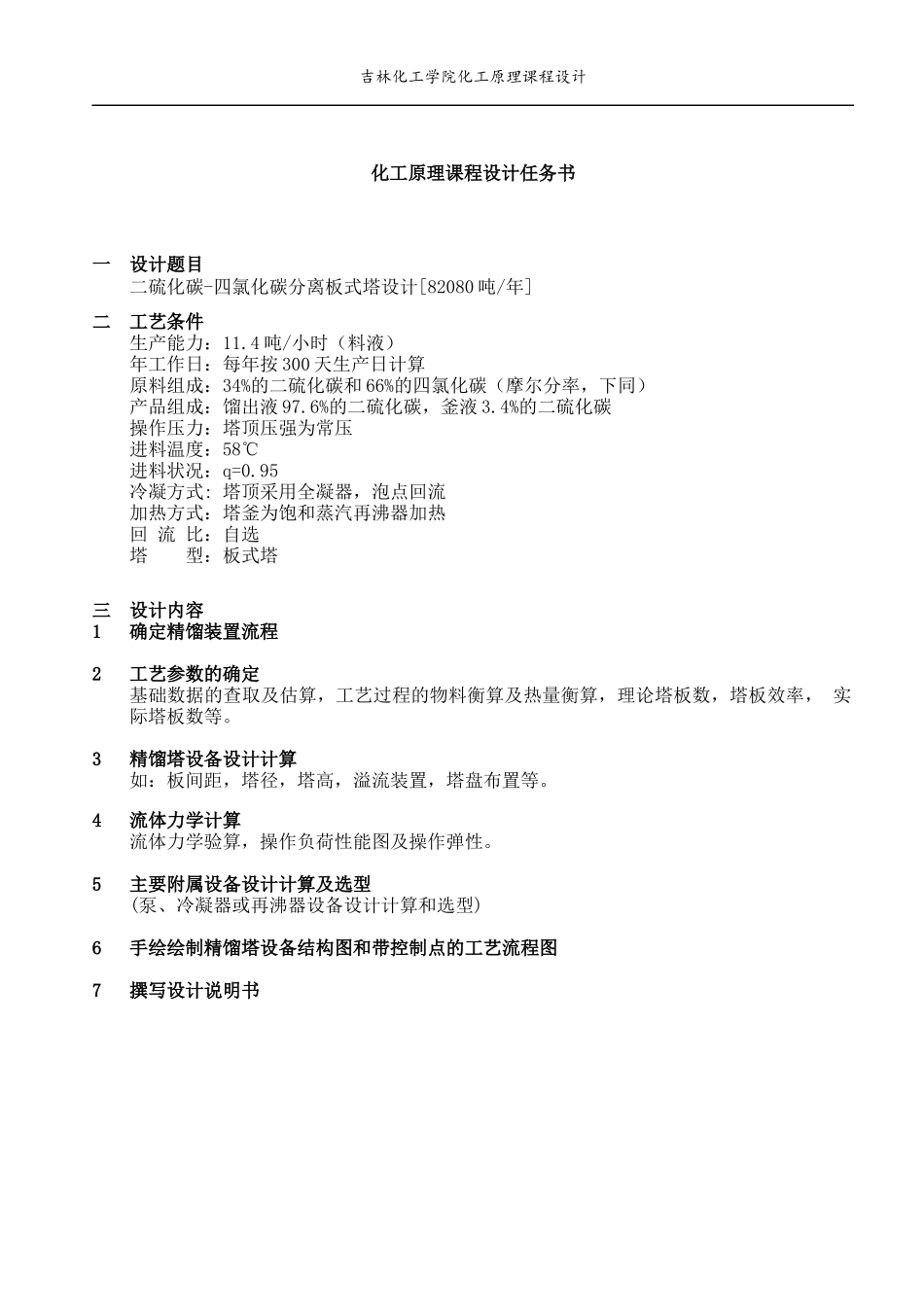

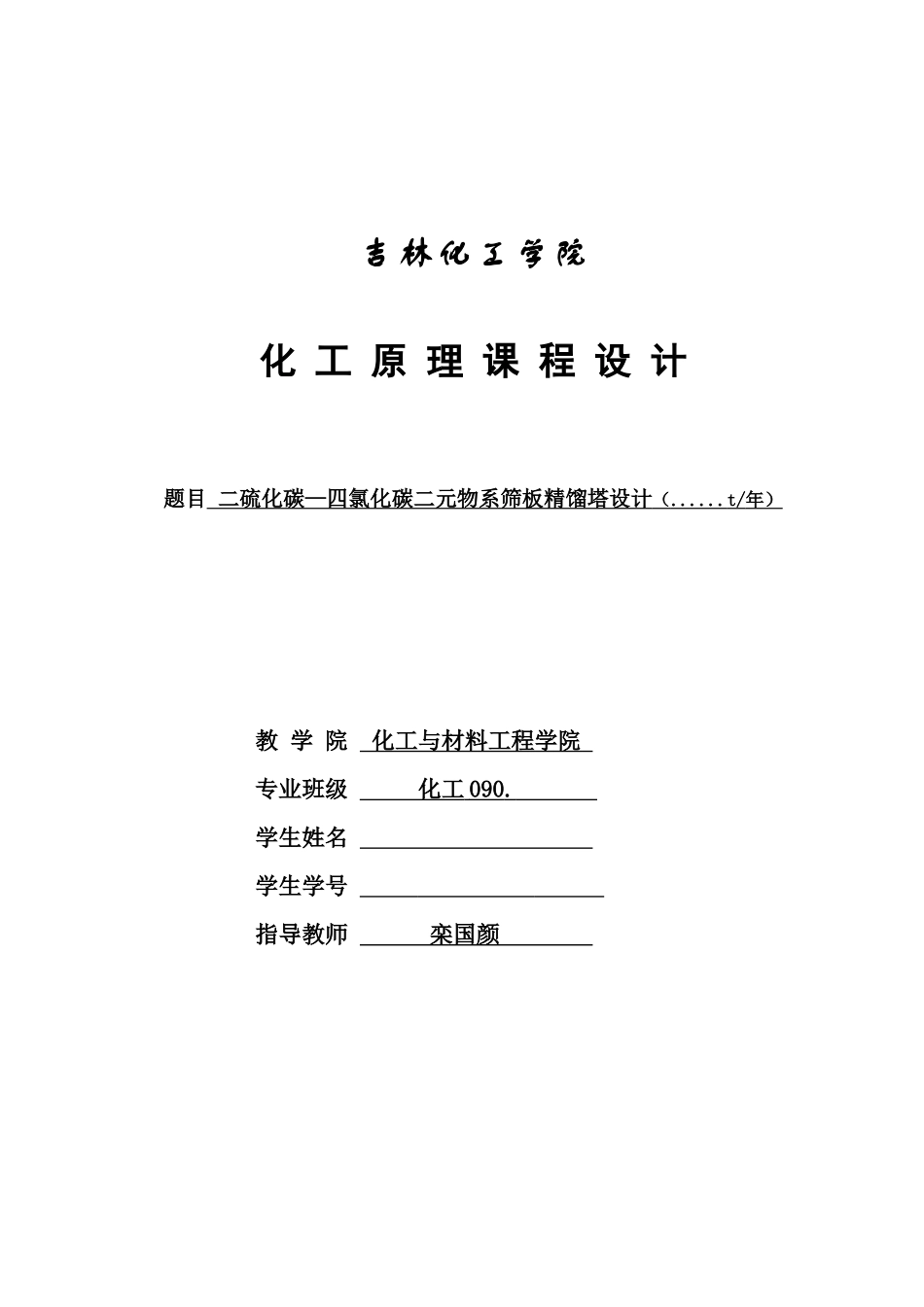

吉林化工学院化工原理课程设计题目二硫化碳—四氯化碳二元物系筛板精馏塔设计（......t/年）教学院化工与材料工程学院专业班级化工090.学生姓名学生学号指导教师栾国颜2011年11月19日1吉林化工学院化工原理课程设计化工原理课程设计任务书一设计题目二硫化碳-四氯化碳分离板式塔设计[82080吨/年]二工艺条件生产能力：11.4吨/小时（料液）年工作日：每年按300天生产日计算原料组成：34%的二硫化碳和66%的四氯化碳（摩尔分率，下同）产品组成：馏出液97.6%的二硫化碳，釜液3.4%的二硫化碳操作压力：塔顶压强为常压进料温度：58℃进料状况：q=0.95冷凝方式:塔顶采用全凝器，泡点回流加热方式：塔釜为饱和蒸汽再沸器加热回流比：自选塔型：板式塔三设计内容1确定精馏装置流程2工艺参数的确定基础数据的查取及估算，工艺过程的物料衡算及热量衡算，理论塔板数，塔板效率，实际塔板数等。3精馏塔设备设计计算如：板间距，塔径，塔高，溢流装置，塔盘布置等。4流体力学计算流体力学验算，操作负荷性能图及操作弹性。5主要附属设备设计计算及选型(泵、冷凝器或再沸器设备设计计算和选型)6手绘绘制精馏塔设备结构图和带控制点的工艺流程图7撰写设计说明书吉林化工学院化工原理课程设计目录化工原理课程设计任务书............................................Ⅰ目录..........................................................Ⅱ摘要...........................................................1前言...........................................................2第一章设计思路....................................................3第二章板式精馏塔的工艺设计........................................42.1全塔工艺设计计算.........................................................42.1.1物料衡算............................................................42.1.2q线方程............................................................42.1.3最小回流比和实际回流比的选取........................................52.1.4操作线方程与理论板数的确定..........................................52.1.5相对挥发度的计算....................................................52.1.6全塔效率及实际板数计算..............................................72.1.7气，液相负荷计算....................................................72.2物性数据计算.............................................................82.2.1操作压强P的计算....................................................82.2.2操作温度T..........................................................82.2.3平均分子量的计算....................................................82.2.4精馏段和提馏段各组分的密度..........................................92.2.5液体表面张力的计算.................................................102.2.6液体黏度的计算.....................................................112.3塔的定性尺寸............................................................122.3.1塔径的计算.........................................................122.3.2精馏塔有效高度的计算...............................................132.3.3溢流装置等尺寸的确定...............................................142.3.4塔板布置...........................................................152.3.5筛孔数n及开孔率φ...............................................162.4筛板塔的流体力学校核....................................................172.4.1板压降的校核.......................................................172.4.2液沫夹带量eV的校核.................................................182.4.3漏液点的校核.......................................................19I吉林化工学院化工原理课程设计2.4.4溢流液泛条件的校核............................
