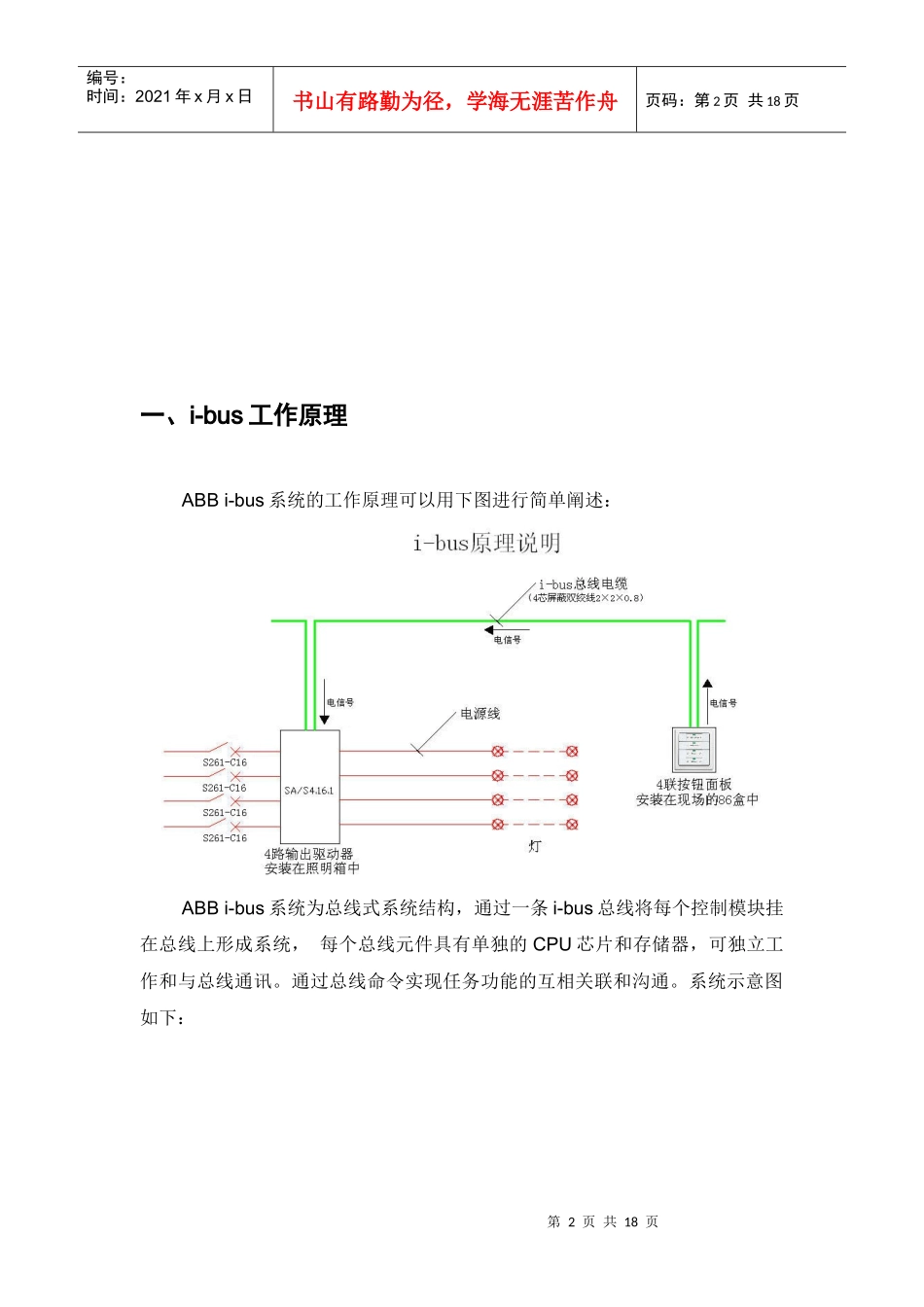

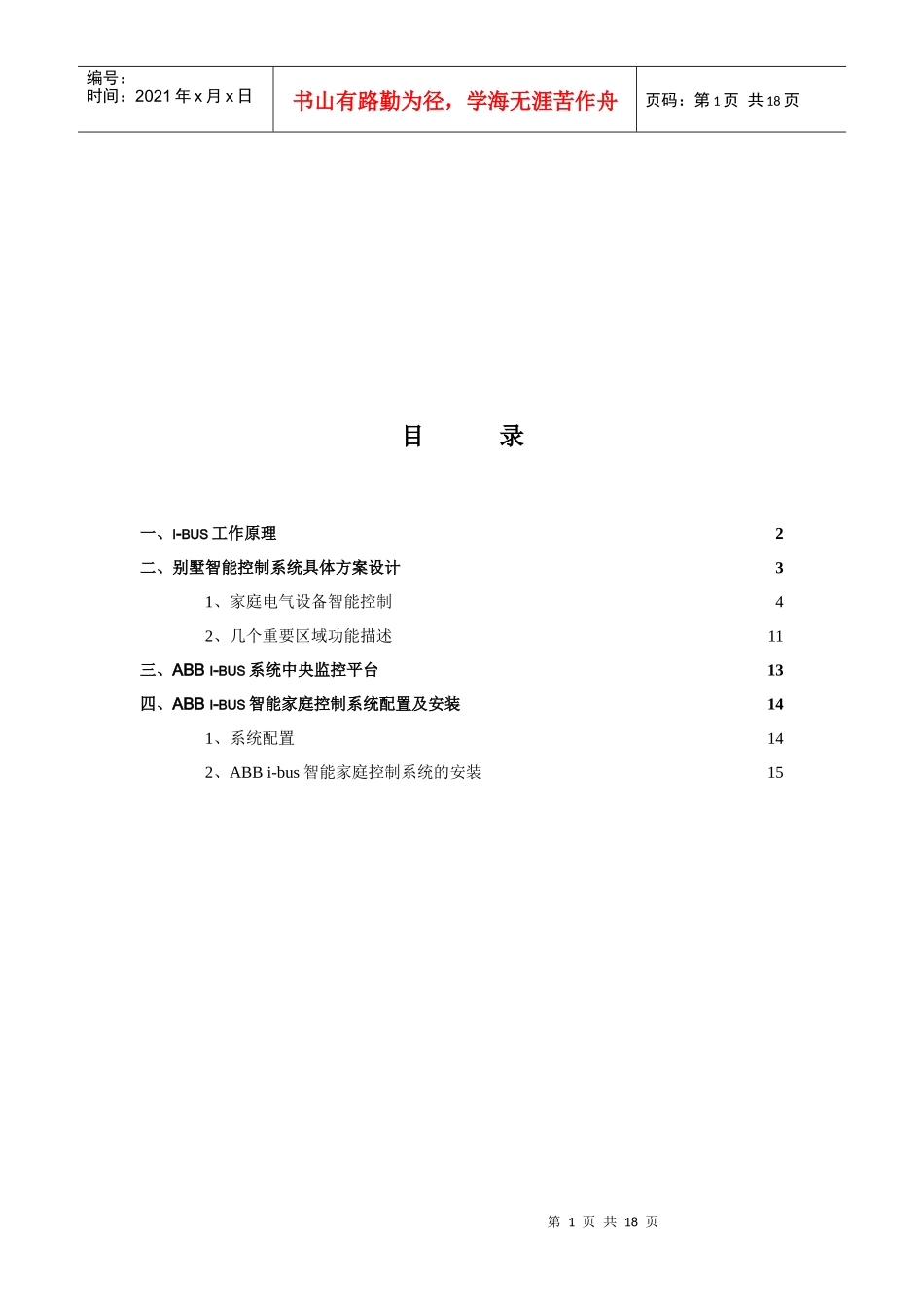

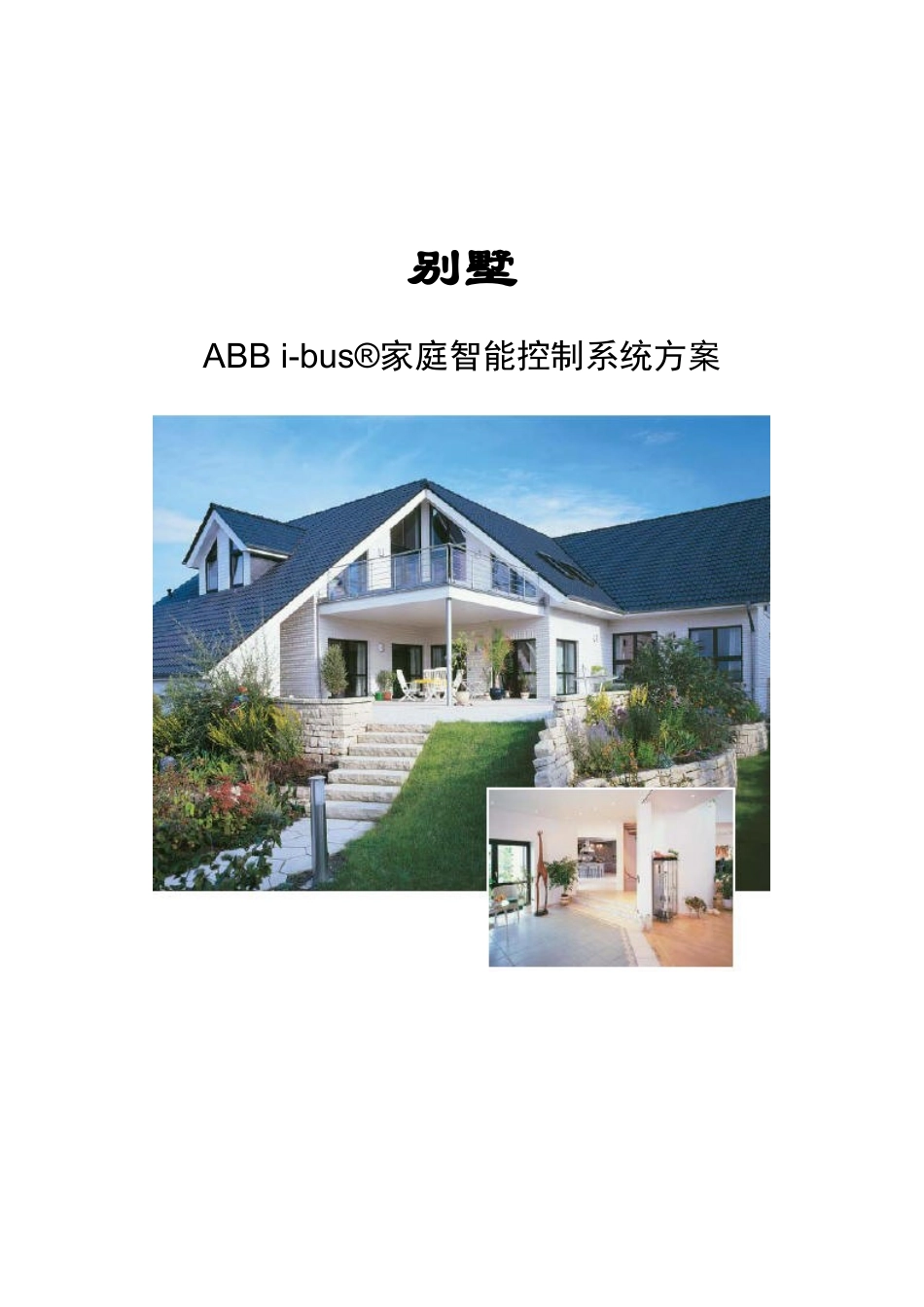

别墅ABBi-bus®家庭智能控制系统方案第1页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共18页目录一、I-BUS工作原理2二、别墅智能控制系统具体方案设计31、家庭电气设备智能控制42、几个重要区域功能描述11三、ABBI-BUS系统中央监控平台13四、ABBI-BUS智能家庭控制系统配置及安装141、系统配置142、ABBi-bus智能家庭控制系统的安装15第2页共18页第1页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共18页一、i-bus工作原理ABBi-bus系统的工作原理可以用下图进行简单阐述：ABBi-bus系统为总线式系统结构，通过一条i-bus总线将每个控制模块挂在总线上形成系统，每个总线元件具有单独的CPU芯片和存储器，可独立工作和与总线通讯。通过总线命令实现任务功能的互相关联和沟通。系统示意图如下：第3页共18页第2页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共18页由上图可以看出，i-bus系统设计了各种控制功能的模块，不同模块具有不同的功能，功能模块通过搭积木般灵活组合完成各种控制功能。ABBi-bus系统具有：灯光智能控制遮阳系统控制（电动窗帘/电动百叶/电动门智能控制等）地加热采暖控制风机盘管温度控制AV设备控制居家安全防范控制远程控制（电话／INTERNET）室内对讲/背景音乐LCD液晶显示控制i-bus触摸屏控制中央触摸屏控制i-bus系统的结构是全分散型的结构，不需要任何中央控制器之类的设备，不同于上一代集散式控制系统，对设备的控制是通过软件编程实现的，控制总第4页共18页第3页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共18页线为24VDC。所有控制模块为安全低电压设备，安全可靠。ABBi-bus系统提供各种检测和接口模块，可以检测各种电流、电压、照度、风速、湿度、温度等信号并能通过i-bus接口模块接入总线，实现各种功能控制及联动控制。i-bus分散型结构更容易扩展，仅需要将总线延长，增加模块就可以实现扩容和功能扩展。二、别墅智能控制系统具体方案设计别墅为典雅豪华住宅，该别墅特点为：高档住宅，面积较大房间较多，设备控制内容多。本系统在别墅中控制区域为：园林照明及别墅内所有区域。在上述区域主要进行如下内容控制：灯光智能控制遮阳系统控制（电动窗帘/电动遮阳百叶等）电动天窗自动控制地加热采暖控制风机盘管温度控制AV设备无线控制远程控制（电话／INTERNET）智能气象感知系统i-bus触摸屏控制中央触摸屏控制1、家庭电气设备智能控制（1）灯光调光1、对白炽灯、230V卤素灯、带传统变压器的低压卤素灯、带电子变压器的低压卤素灯等各种光源进行调光，可实现0-100%线性平滑的调光。第5页共18页第4页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共18页2、对日光灯或节能灯的可调电子整流器进行调光控制，可实现对可调电子整流器0-100%线性平滑的输出控制。（2）灯光开闭选用12路的每路6A/10A的双值输出驱动模块SA/SX.X.X挂在总线上，直接带灯光负载，完成单独灯光回路的智能控制。控制回路数量根据照明平面图进行统计。（3）电动窗帘控制选用4路的百叶窗驱动器JA/SX.X.X挂在总线上，直接接电动窗帘的220VAC电机，完成电动窗帘的开拉闭合、升降等控制，能进行开启位置预设、渐进调节等多种控制功能。别墅内安装百叶窗时，可以控制百叶的角度随太阳的高度不同而调节，避免阳光直射室内，减少对室内高档家居的损害。模块数量根据估算的电动窗帘点位计算。（4）控制面板考虑使用方便性在别墅中统一使用带遥控场景智能面板。智能面板配置原则为：根据控制内容、控制点位选择不同功能面板和联数；根据装修风格和装修格调选择面板样式和颜色。TRITON面板主要配置两种，一种为5联温控TRITON面板，该面板能完成温度检测、显示、控制、灯光、电动窗帘控制、场景控制等多种功能。另一种为3-5联TRITON面板，该面板能完成灯光、电动窗帘控制、场景控制等多种功能。以上两种面板均具有红外遥控功能。方案中所配面板图片如下：第6页共18页第5页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码...
