人民防空办公室人防指挥所工程施工组织设计VIP免费

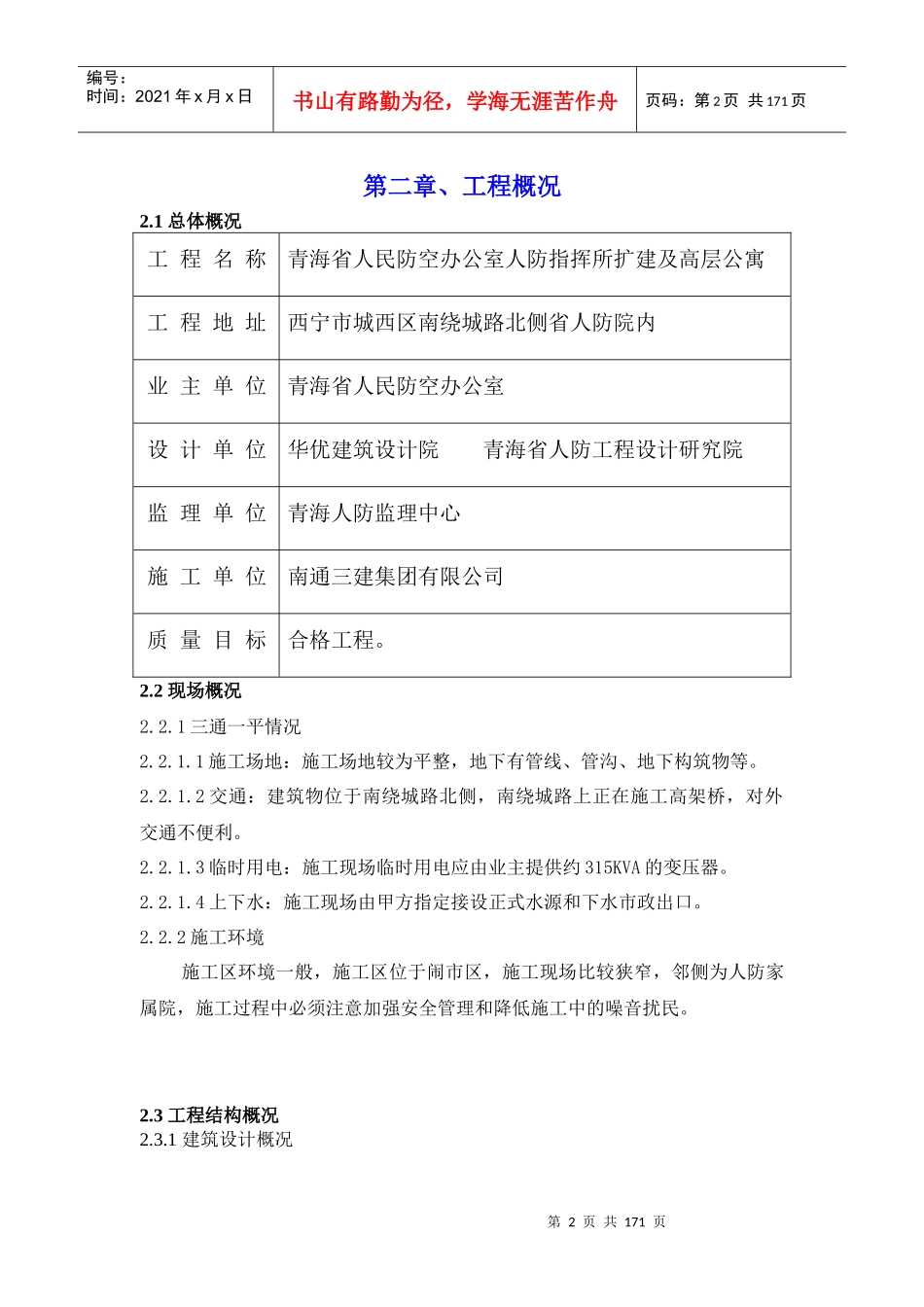

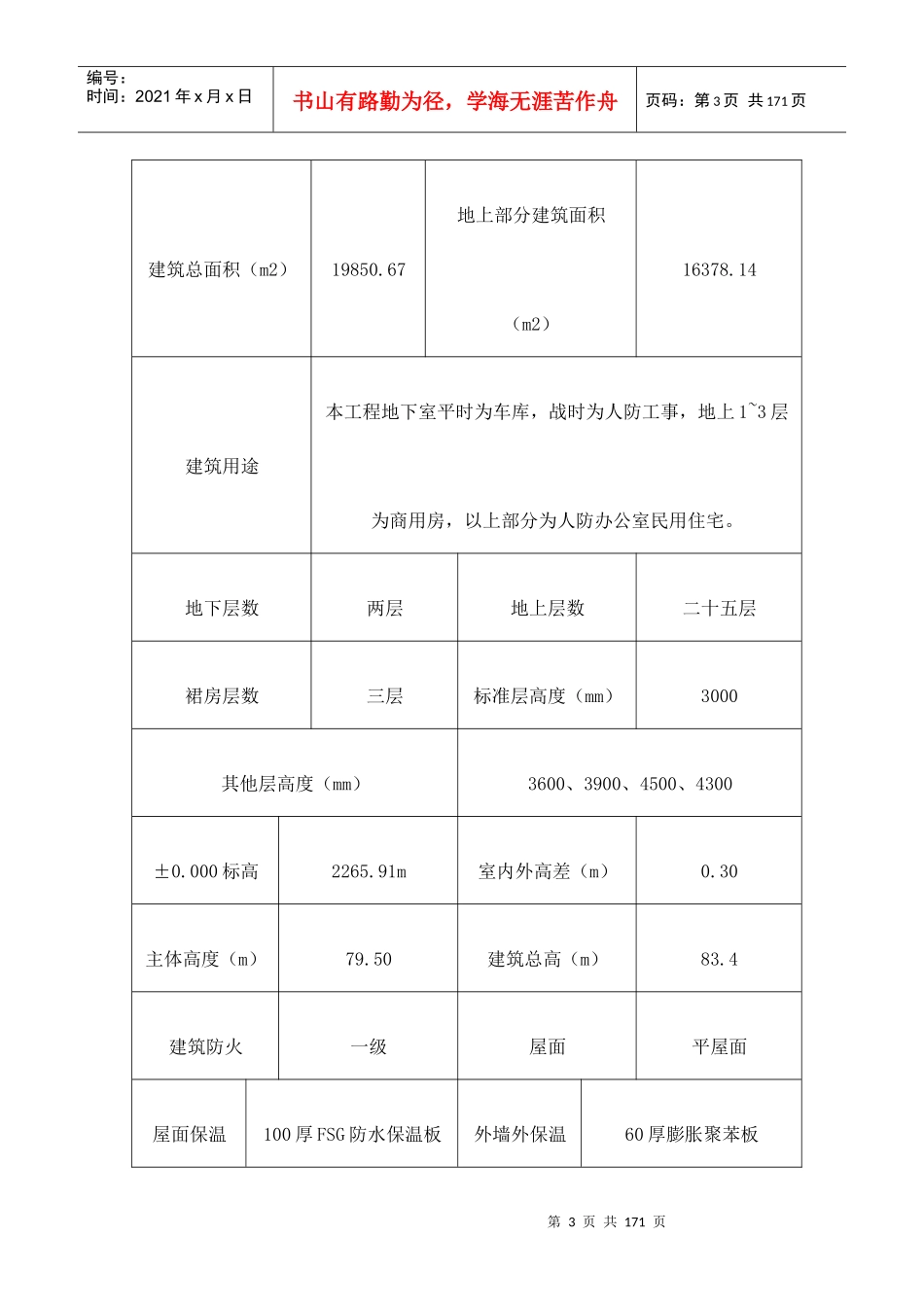

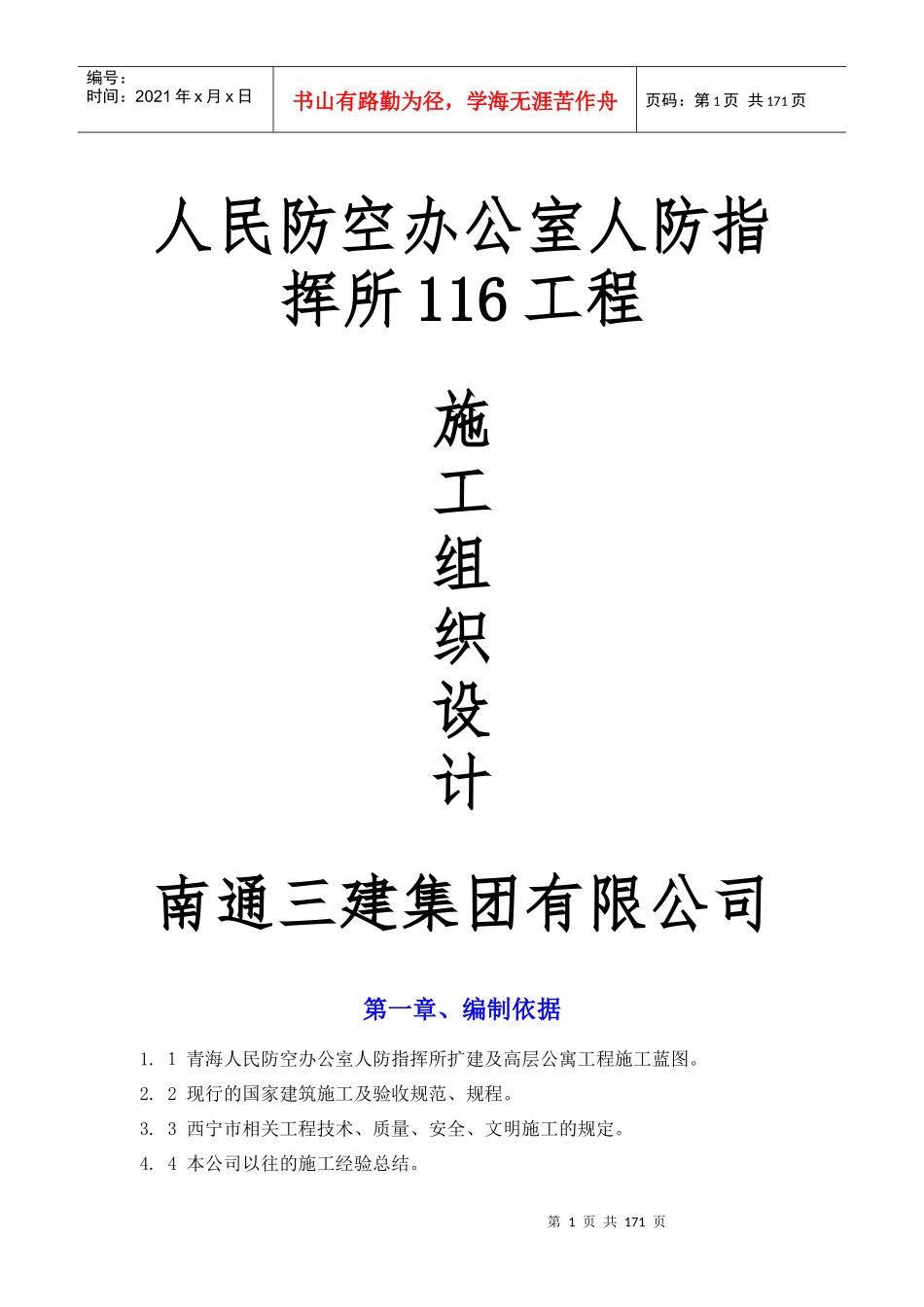

第1页共171页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共171页人民防空办公室人防指挥所116工程施工组织设计南通三建集团有限公司第一章、编制依据1.1青海人民防空办公室人防指挥所扩建及高层公寓工程施工蓝图。2.2现行的国家建筑施工及验收规范、规程。3.3西宁市相关工程技术、质量、安全、文明施工的规定。4.4本公司以往的施工经验总结。第2页共171页第1页共171页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共171页第二章、工程概况2.1总体概况工程名称青海省人民防空办公室人防指挥所扩建及高层公寓工程地址西宁市城西区南绕城路北侧省人防院内业主单位青海省人民防空办公室设计单位华优建筑设计院青海省人防工程设计研究院监理单位青海人防监理中心施工单位南通三建集团有限公司质量目标合格工程。2.2现场概况2.2.1三通一平情况2.2.1.1施工场地：施工场地较为平整，地下有管线、管沟、地下构筑物等。2.2.1.2交通：建筑物位于南绕城路北侧，南绕城路上正在施工高架桥，对外交通不便利。2.2.1.3临时用电：施工现场临时用电应由业主提供约315KVA的变压器。2.2.1.4上下水：施工现场由甲方指定接设正式水源和下水市政出口。2.2.2施工环境施工区环境一般，施工区位于闹市区，施工现场比较狭窄，邻侧为人防家属院，施工过程中必须注意加强安全管理和降低施工中的噪音扰民。2.3工程结构概况2.3.1建筑设计概况第3页共171页第2页共171页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共171页建筑总面积（m2）19850.67地上部分建筑面积（m2）16378.14建筑用途本工程地下室平时为车库，战时为人防工事，地上1~3层为商用房，以上部分为人防办公室民用住宅。地下层数两层地上层数二十五层裙房层数三层标准层高度（mm）3000其他层高度（mm）3600、3900、4500、4300±0.000标高2265.91m室内外高差（m）0.30主体高度（m）79.50建筑总高（m）83.4建筑防火一级屋面平屋面屋面保温100厚FSG防水保温板外墙外保温60厚膨胀聚苯板第4页共171页第3页共171页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共171页地下室防水屋面防水两道STH120高分子合成防水卷材厨、卫防水高分子聚合物改性沥青防水涂膜外墙填充材料350、250、200厚加气混凝土砌块内墙材料200、250厚空心砌块、120厚GRC五防板外装修做法内装修做法外墙面花岗岩、涂料顶棚涂料、PCV板吊顶、微孔铝塑板吊顶内门实木门，防火门，防盗门第5页共171页第4页共171页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共171页窗铝合金隔热断桥中空玻璃窗、玻璃幕墙内墙花岗岩、瓷砖、涂料楼梯防滑地砖地面、水泥楼面门成品电子对讲门、防火门楼地面花岗岩、硬木地板、防滑地砖、水泥砂浆地面踢脚花岗岩、硬木、地砖、水泥砂浆2.3.2结构设计概况建筑物场地类别Ⅱ类地基持力层卵石层基底以上土层分层情况杂填土、黄土状土、饱和黄土、卵石层地震设防烈度七度结构抗震等级根据结构类型不同第6页共171页第5页共171页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共171页分为一、二、三级基础型式筏板基础基础埋深12.55m外墙200、250、300内墙200、250混凝土强度等级基础梁、板C40基础垫层C15地下室外墙C40基础底板、地下室外墙、顶板及地下水池抗渗等级S8标高25.40m以下梁、板、墙、柱C40标高28.40m-37.40m梁、板、墙、柱C35第7页共171页第6页共171页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共171页标高40.40m-58.40m梁、板、墙、柱C30标高61.50m以上梁、板、墙、柱C25过梁、构造柱、圈梁C20结构形式框架剪力墙结构屋盖结构形式现浇板钢筋类别HPB235、HRB335级钢筋接头类别搭接焊、电渣压力焊2.4本工程的特点与难点2.4.1人防工程专业特点突出本工程结合民用建筑修建防空地下室，是人防建设与城市建设相结合的一个重要工程，它是解决战时人防指挥所居民就近掩蔽的一种经济、使用的办法。该工程平战结合，在不影响战时防护或临战时采取应急措施以保证战时使用的前提下，充分考虑了平...
