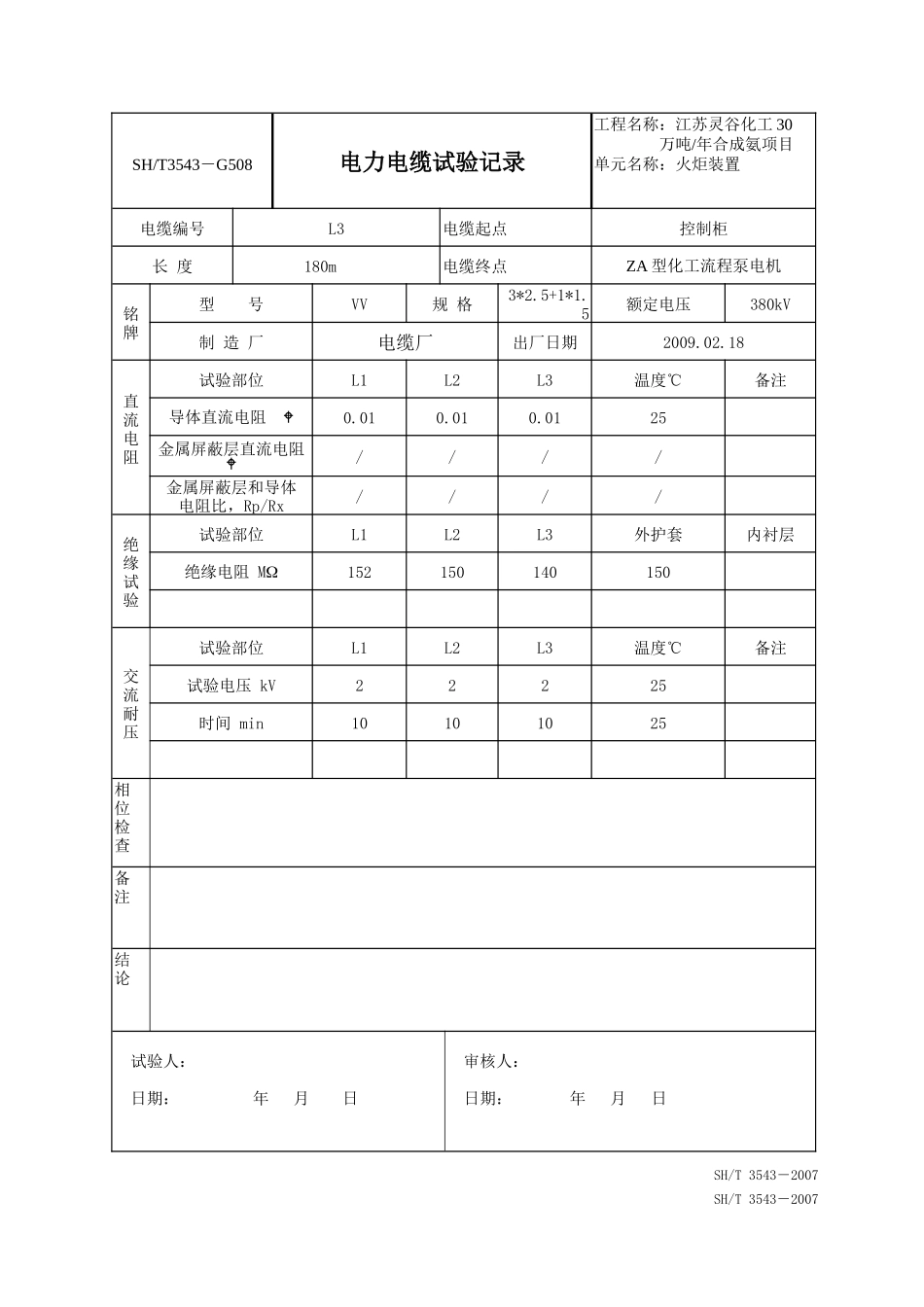

SH/T3543－2007SH/T3543－2007SH/T3543－G508电力电缆试验记录工程名称：江苏灵谷化工30万吨/年合成氨项目单元名称：火炬装置电缆编号L3电缆起点控制柜长度180m电缆终点ZA型化工流程泵电机铭牌型号VV规格3*2.5+1*1.5额定电压380kV制造厂电缆厂出厂日期2009.02.18直流电阻试验部位L1L2L3温度℃备注导体直流电阻0.010.010.0125金属屏蔽层直流电阻////金属屏蔽层和导体电阻比，Rp/Rx////绝缘试验试验部位L1L2L3外护套内衬层绝缘电阻M152150140150交流耐压试验部位L1L2L3温度℃备注试验电压kV22225时间min10101025相位检查备注结论试验人：日期：年月日审核人：日期：年月日SH/T3543－2007SH/T3543－G524电气照明安装检查记录工程名称：江苏灵谷化工30万吨/年合成氨项目单元名称：火炬装置SH/T3543－G502交流电动机试验记录工程名称：江苏灵谷化工30万吨/年合成氨项目单元名称：火炬装置位号P-3601名称ZA型化工流程泵电机铭牌型号YB2-100L-2WF1额定功率3kW转速2880r/min定子电压380V转子电压/绝缘等级F定子电流6.5A转子电流/制造厂南阳防爆集团有限公司接线Y功率因数/出厂日期2008年11月频率50Hz效率出厂编号8KFX257-1防爆等级d防爆合格证号CNEXU7.0923直流电阻定子绕组相别UVW各相电阻差%温度℃直流电阻绝缘试验绕组项项目直流耐压绝缘电阻M吸收比交流耐压KV试验电压KV泄漏电流μA各相泄漏电流差%定子绕组U×V×W-E1.1//1500//U-V×W×E1.05//1500//V-W×U×E1.05//1500//W-U×V×E1.1//1500//温度℃23//23//轴承绝缘电阻M1//1//备注：结论：符合GB50150－2006电气装置安装工程电气设备交接试验标准试验人：日期：年月日审核人：日期：年月日照明盘编号AL501-AL502照明盘型号BX(M/D)61-L回路数2回路及绝缘检查记录回路号线(芯)数×截面积(mm2)绝缘电阻（MΩ）灯具数插座数就地开关数AL501KVV3×1.5120533AL502KVV3×1.5120422项类检查项目与要求检查结果检查日期安装检查设备型号、规格，防爆设备类型、级别、组别符合设计要求，防爆设备标有防爆合格证号符合规范2009.05.18设备（特别是吊灯、吊扇）安装牢固，位置、标高符合设计文件要求符合规范2009.05.18电气线路安装、接线及绝缘包扎符合规范要求符合规范2009.05.18防爆电气线路安装符合规范要求，进线口密封良好，隔离密封齐全符合规范2009.05.18送电试亮螺口灯头、插座的相、零、地线接线正确符合规范2009.05.18照明盘及开关的控制功能、回路编号与设计相符符合规范2009.05.18送电检查全部灯亮符合规范2009.05.18备注结论符合设计及施工规范要求施工班组长日期：年月日专业工程师：日期：年月日质量检查员；日期：年月日SH/T3503－2001SH/T3503－2001SH3503-J601变送器、转换器调校记录工程名称：江苏灵谷化工30万吨/年合成氨项目单元名称：火炬装置仪表名称仪表型号仪表位号制造厂精确度出厂编号输入允许误差电(气)源输出迁移量分度号标准表名称、编号、精度输入值输出值()标准值实测值（%）（）上行误差下行误差回差调校结果备注：技术负责人：质量检查员：调校人：年月日SH3503–J601变送器、转换器调校记录工程名称：江苏灵谷化工30万吨/年合成氨项目单元名称：火炬装置仪表名称压力变送器罗斯蒙特3051仪表型号3051S1CD1A22E12AM5仪表位号YB0601制造厂罗斯蒙特精确度0.075级出厂编号IMPORT14628456输入0~51.48KPa允许误差0.012mA电(气)源24V.DC输出4-20mA迁移量分度号标准表名称、编号、精度罗斯蒙特3051压力变送器精度为0.02%,编号IMPORT14628457输入值输出值（mA）标准值（mA）实测值（％）（KPa）上行误差下行误差回差004.0003.999-0.0013.999-0.00102512.878.0007.998-0.0027.998-0.00205025.7412.00011.998-0.00211.998-0.00207538.6116.00015.999-0.00115.999-0.001010051.4820.00019.998-0.00219.998-0.0020调校结果合格备注：技术负责人：质量检查员：调校人：年月日SH/T3503－2001SH3503–J601变送器、转换器调校记录工程名称：江苏灵谷化工30万吨/年合成氨项目单元名称：火炬装置仪表名称压力变送器罗斯蒙特3051仪表型号3051S1CD1A22E12AM5仪表位号YB0602制造厂罗斯蒙特精确度0.075级出厂编号IMPORT1...
