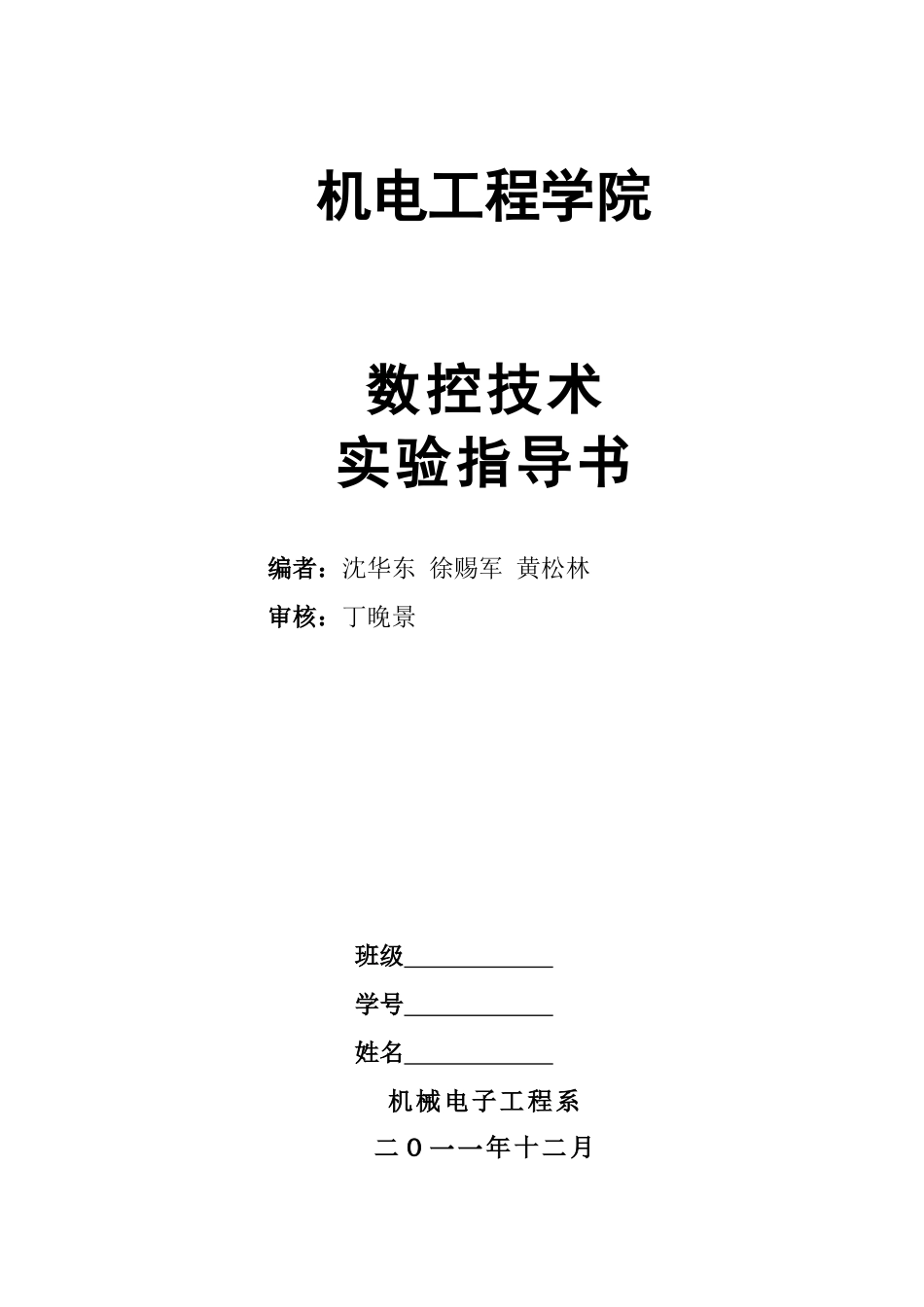

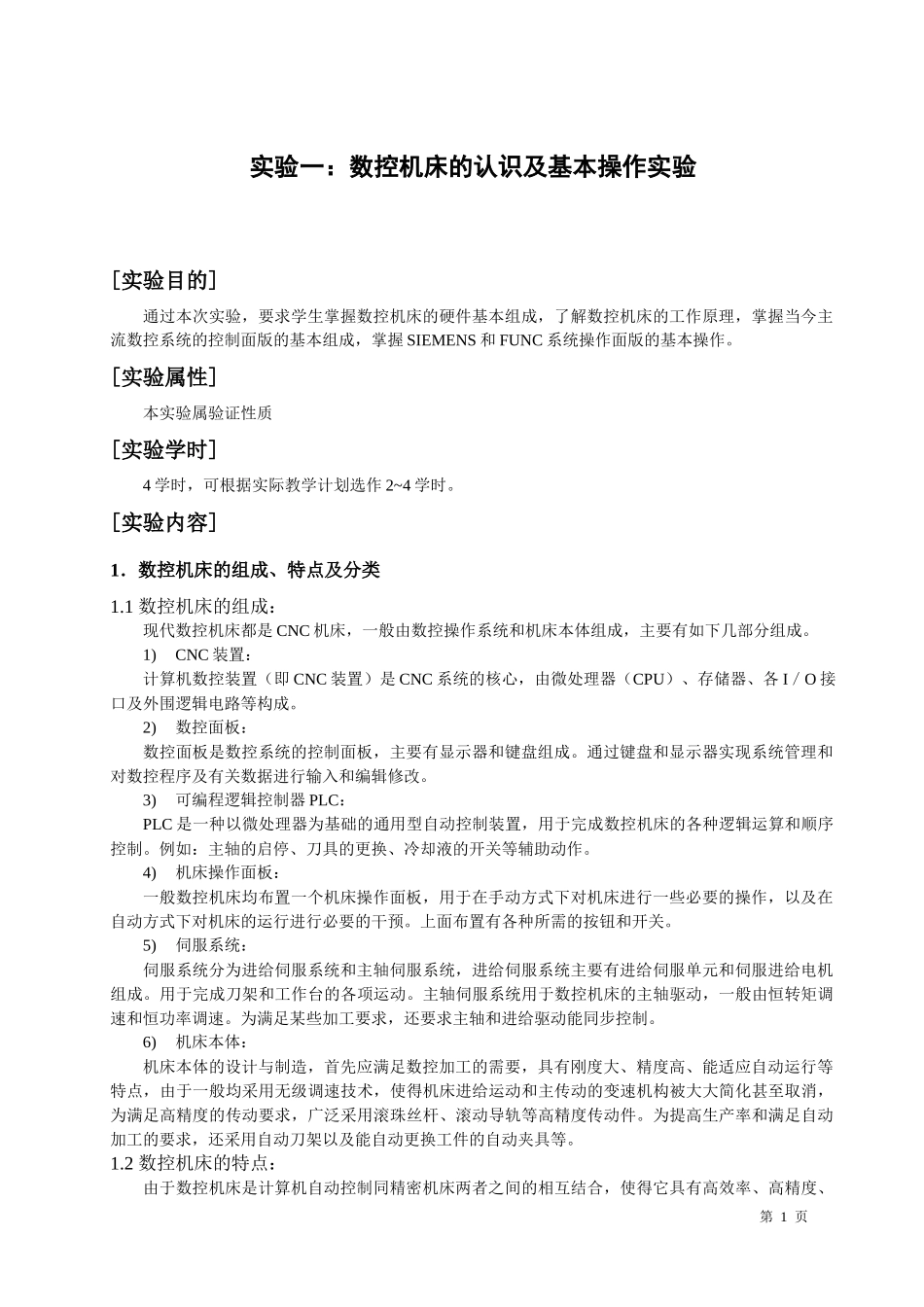

机电工程学院数控技术实验指导书编者：沈华东徐赐军黄松林审核：丁晚景班级学号姓名机械电子工程系二0一一年十二月实验一：数控机床的认识及基本操作实验[实验目的]通过本次实验，要求学生掌握数控机床的硬件基本组成，了解数控机床的工作原理，掌握当今主流数控系统的控制面版的基本组成，掌握SIEMENS和FUNC系统操作面版的基本操作。[实验属性]本实验属验证性质[实验学时]4学时，可根据实际教学计划选作2~4学时。[实验内容]1．数控机床的组成、特点及分类1.1数控机床的组成：现代数控机床都是CNC机床，一般由数控操作系统和机床本体组成，主要有如下几部分组成。1)CNC装置：计算机数控装置（即CNC装置）是CNC系统的核心，由微处理器（CPU）、存储器、各I／O接口及外围逻辑电路等构成。2)数控面板：数控面板是数控系统的控制面板，主要有显示器和键盘组成。通过键盘和显示器实现系统管理和对数控程序及有关数据进行输入和编辑修改。3)可编程逻辑控制器PLC：PLC是一种以微处理器为基础的通用型自动控制装置，用于完成数控机床的各种逻辑运算和顺序控制。例如：主轴的启停、刀具的更换、冷却液的开关等辅助动作。4)机床操作面板：一般数控机床均布置一个机床操作面板，用于在手动方式下对机床进行一些必要的操作，以及在自动方式下对机床的运行进行必要的干预。上面布置有各种所需的按钮和开关。5)伺服系统：伺服系统分为进给伺服系统和主轴伺服系统，进给伺服系统主要有进给伺服单元和伺服进给电机组成。用于完成刀架和工作台的各项运动。主轴伺服系统用于数控机床的主轴驱动，一般由恒转矩调速和恒功率调速。为满足某些加工要求，还要求主轴和进给驱动能同步控制。6)机床本体：机床本体的设计与制造，首先应满足数控加工的需要，具有刚度大、精度高、能适应自动运行等特点，由于一般均采用无级调速技术，使得机床进给运动和主传动的变速机构被大大简化甚至取消，为满足高精度的传动要求，广泛采用滚珠丝杆、滚动导轨等高精度传动件。为提高生产率和满足自动加工的要求，还采用自动刀架以及能自动更换工件的自动夹具等。1.2数控机床的特点：由于数控机床是计算机自动控制同精密机床两者之间的相互结合，使得它具有高效率、高精度、第1页高柔性等特点。1)具有广泛的适应性：现代加工业为适应市场竞争要求，需不断对产品进行更新换代，产品的换代势必要求其零件的改变，而对于数控加工来说，只要改变数控程序或加工程序中的相应参数，就能对新零件或改型后的零件进行自动加工。因此能很好地适应市场竞争对产品改型换代的要求。2)高精度与质量稳定：数控机床的本体中广泛采用滚珠丝杆、滚动导轨等高精度传动部件，而伺服传动系统脉冲当量的设定单位可达到0.01~0.005mm。并且还有误差修正或补偿功能。而数控机床的运行是根据数控程序而来，在程序调试完毕，加工件精度满足要求后，就进行自动加工，一般不需人工干预，从而保证其高精度和高稳定性。3)效率高：数控加工在程序调试完成，首件加工合格后，就可进行自动批量加工。加工过程中工件装夹、刀具更换、切削用量的调整均有设备自动完成，而且加工中一般无需进行检测，从而极大地减少了辅助时间。在程序的编制中只要对切削用量进行合理的选择，就可以在满足加工要求的前提下，提高其生产效率。4)能进行复杂零件的加工：数控机床采用计算机插补技术和多坐标轴联动控制，因此可实现任意轨迹运动，并能加工出任何复杂形状的空间曲面，从而满足加工普通机床无法加工的复杂零件。5)减轻劳动强度、改善劳动条件：由于数控机床进行的是自动加工，程序调试完成后，一般不需对其进行人工干预，可以大大减轻劳动者的劳动强度，同时可实现一人管理多台机器。6)有利于进行现代化管理：数控机床加工能方面、精确的计算零件的加工时间，同时还可以进行自动加工统计，从而做到自动精确计算生产和加工费用，有利于对生产的全过程进行现代化管理。1.3数控机床的分类：随着数控技术的不断发展，数控机床的类型越来越多，其加工用途、功能特点多种多样，据不完全统计，目前数控机床的品种已达500多种。按其实际使用情况可分为两大类（当然还有其它的分类...
