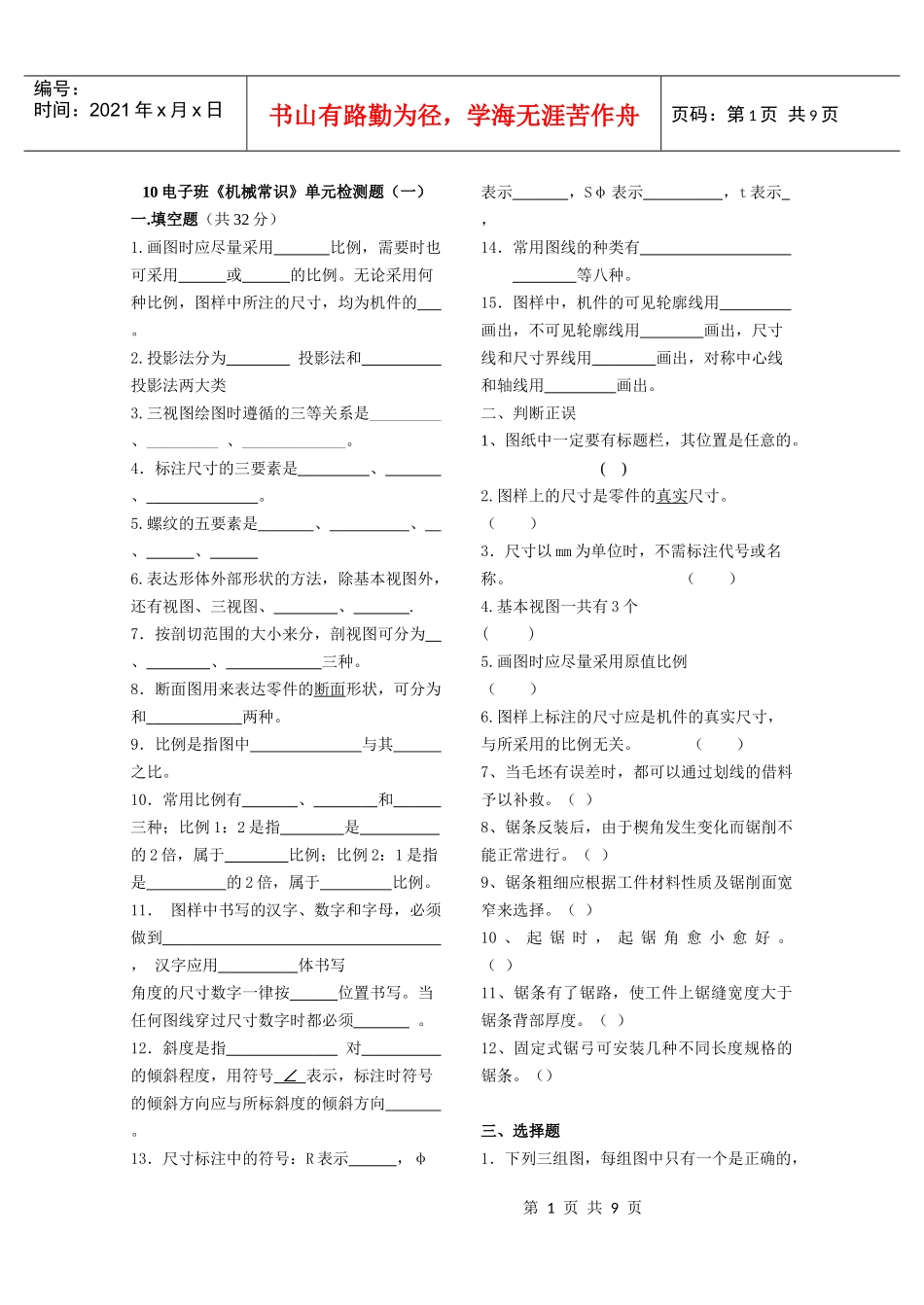

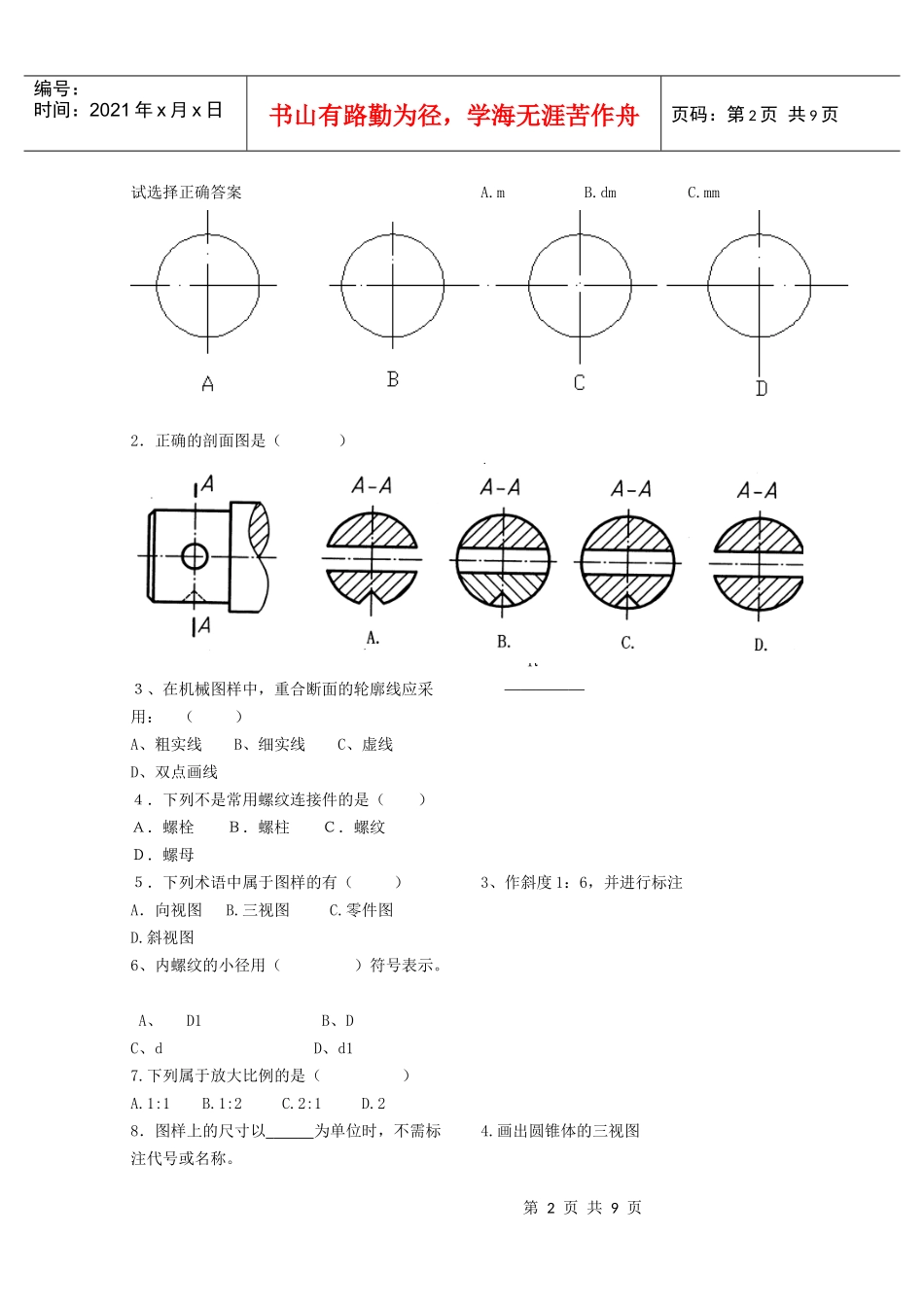

第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页10电子班《机械常识》单元检测题（一）一.填空题（共32分）1.画图时应尽量采用比例，需要时也可采用或的比例。无论采用何种比例，图样中所注的尺寸，均为机件的。2.投影法分为投影法和投影法两大类3.三视图绘图时遵循的三等关系是_________、_________、_____________。4．标注尺寸的三要素是、、。5.螺纹的五要素是、、、、6.表达形体外部形状的方法，除基本视图外，还有视图、三视图、、.7．按剖切范围的大小来分，剖视图可分为、、三种。8．断面图用来表达零件的断面形状，可分为和两种。9．比例是指图中与其之比。10．常用比例有、和三种；比例1：2是指是的2倍，属于比例；比例2：1是指是的2倍，属于比例。11．图样中书写的汉字、数字和字母，必须做到，汉字应用体书写角度的尺寸数字一律按位置书写。当任何图线穿过尺寸数字时都必须。12．斜度是指对的倾斜程度，用符号∠表示，标注时符号的倾斜方向应与所标斜度的倾斜方向。13．尺寸标注中的符号：R表示，φ表示，Sφ表示，t表示，14．常用图线的种类有等八种。15．图样中，机件的可见轮廓线用画出，不可见轮廓线用画出，尺寸线和尺寸界线用画出，对称中心线和轴线用画出。二、判断正误1、图纸中一定要有标题栏，其位置是任意的。()2.图样上的尺寸是零件的真实尺寸。（）3．尺寸以mm为单位时，不需标注代号或名称。（）4.基本视图一共有3个()5.画图时应尽量采用原值比例（）6.图样上标注的尺寸应是机件的真实尺寸，与所采用的比例无关。（）7、当毛坯有误差时，都可以通过划线的借料予以补救。（）8、锯条反装后，由于楔角发生变化而锯削不能正常进行。（）9、锯条粗细应根据工件材料性质及锯削面宽窄来选择。（）10、起锯时，起锯角愈小愈好。（）11、锯条有了锯路，使工件上锯缝宽度大于锯条背部厚度。（）12、固定式锯弓可安装几种不同长度规格的锯条。（）三、选择题1．下列三组图，每组图中只有一个是正确的，第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页试选择正确答案2．正确的剖面图是（）３、在机械图样中，重合断面的轮廓线应采用：（）A、粗实线B、细实线C、虚线D、双点画线４．下列不是常用螺纹连接件的是（）Ａ．螺栓Ｂ．螺柱Ｃ．螺纹Ｄ．螺母５．下列术语中属于图样的有（）A．向视图B.三视图C.零件图D.斜视图6、内螺纹的小径用（）符号表示。A、D1B、DC、dD、d17.下列属于放大比例的是（）A.1:1B.1:2C.2:1D.28．图样上的尺寸以为单位时，不需标注代号或名称。A.mB.dmC.mmD.cm9．尺寸标注中的符号Sφ表示A.几件长度B.圆的直径C.球体的直径D.弧线的长度三、作图题1.用平行线法将已知线段AB等分成六等分A______________________________________________________B2、已知两圆弧圆心为Ｏ1、、Ｏ2，半径分别为Ｒ1Ｒ2，要求用半径为Ｒ的圆弧外连接两已知圆Ｒ—————3、作斜度1：6，并进行标注4.画出圆锥体的三视图第3页共9页第2页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共9页5.画出圆台的三视图四、名词解释1.视图：2.标准件：1、比例2、机械图样五、简答：1.常用的绘图工具有哪些？2.一张完整的零件图，一般应包括哪些方面的内容？单元检测题（二）一.填空题1．螺纹的五要素是、、、、。只有当内、外螺纹的五要素时，它们才能互相旋合。2．螺纹的三要素是、、。当螺纹的三要素都符合国家标准规定的称为螺纹；牙型不符合国家标准的称为螺纹；牙型符合国家标准，但不符合国家标准的称为特殊螺纹。3．外螺纹的规定画法是：大径用表示，小径用表示，终止线用第4页共9页第3页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共9页表示。4．在剖视图中，内螺纹的大径用表示，小径用表示，终止线用表示。不可见螺纹孔，其大径、小径和终止线都用表示。5．一螺纹的标注为M24×1.5，表示该螺纹是螺纹，其大径为，螺距为，旋向为。6．轴承是用来轴的。滚动轴承分为、和三类。7．轴承代号6208指该轴承类型为，其尺寸系列代号...
