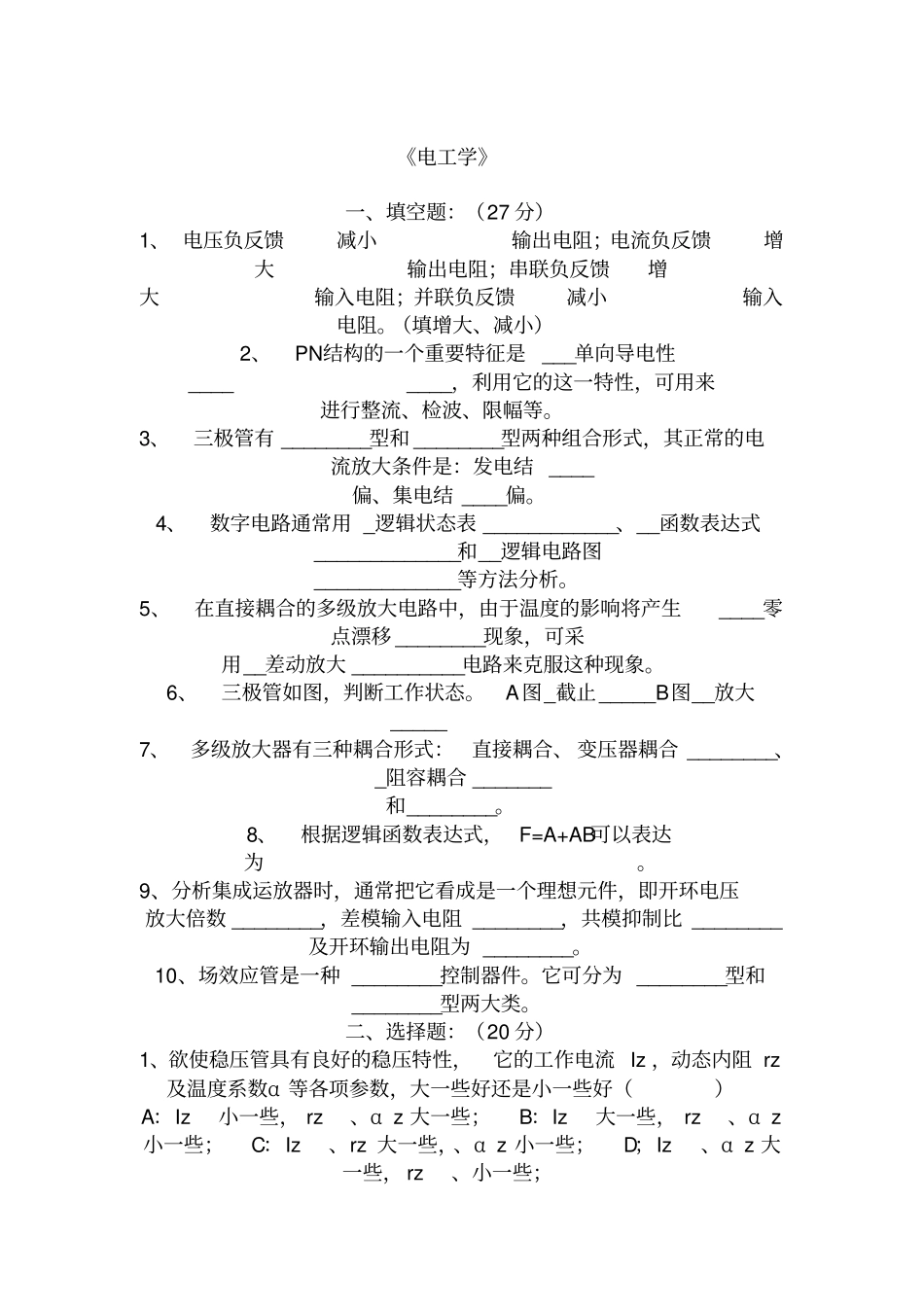

《电工学》一、填空题：（27分）1、电压负反馈减小输出电阻；电流负反馈增大输出电阻；串联负反馈增大输入电阻；并联负反馈减小输入电阻。（填增大、减小）2、PN结构的一个重要特征是___单向导电性________，利用它的这一特性，可用来进行整流、检波、限幅等。3、三极管有________型和________型两种组合形式，其正常的电流放大条件是：发电结____偏、集电结____偏。4、数字电路通常用_逻辑状态表____________、__函数表达式_____________和__逻辑电路图_____________等方法分析。5、在直接耦合的多级放大电路中，由于温度的影响将产生____零点漂移________现象，可采用__差动放大__________电路来克服这种现象。6、三极管如图，判断工作状态。A图_截止_____B图__放大_____7、多级放大器有三种耦合形式：直接耦合、变压器耦合________、_阻容耦合_______和________。8、根据逻辑函数表达式，F=A+AB可以表达为。9、分析集成运放器时，通常把它看成是一个理想元件，即开环电压放大倍数________，差模输入电阻________，共模抑制比________及开环输出电阻为________。10、场效应管是一种________控制器件。它可分为________型和________型两大类。二、选择题：（20分）1、欲使稳压管具有良好的稳压特性，它的工作电流Iz，动态内阻rz及温度系数α等各项参数，大一些好还是小一些好（）A：Iz小一些，rz、αz大一些；B：Iz大一些，rz、αz小一些；C：Iz、rz大一些，、αz小一些；D；Iz、αz大一些，rz、小一些；2、单相桥式整流加电容滤波，直流输出电压为30V,则交流输入电压有效值为（）A.30VB.33VC.25VD.27V3、分压式偏置电路稳定静态工作点的原理是利用了()A：交流电流负反馈B：交流电压负反馈C：直流电流负反馈D：直流电压负反馈4、D触发器在D=1时，输入一个CP脉冲，其逻辑功能是（）。A．置1B．清0C．保持D．翻转5、射极输出器属_______放大电路（）-1V-1.7V-5V(B)(A)3V2V6V2A：电流串联负反馈B：电压串联负反馈C：电压并联负反馈D：电流并联负反馈6、典型差动放大电路的公共射极电阻R，对（）有抑制作用。A：差模信号有B：共模信号有C：差模与共模信号均有D：差模与共模信号均没有7、理想运放的“虚短”特性指的是（）A：i+=i-B:i+=i-=0C:U+=U-=0D：U+=U-8、若三级放大电路中的各级电压增益Au1=40dB、Au2=Au3=20dB，则该放大电路的电压放大倍数为（）A：100B：80C：1000D：100009、在某晶体管放大电路中测得某晶体管的各个电极的电位分别为v1=2.2v、v2=5.3v、v3=6v，则该管是（）A：PNP型硅管B：PNP型锗管C：NPN型硅管D：NPN型锗管10、在互补对称功率放大电路中，为提高效率和克服失真，一般器件的工作状态应选在（）。A：甲类B：甲乙类C：乙类D：丁类三、综合题：（23分）1、试画出用与非门来实现函数Y=AB+BC+AC的逻辑图。（6分）《电工学》下册期末考试试卷A参考答案一、填空题：⑴减小；增大；增大；减小；⑵单向导电性；⑶NPN；PNP；正；反；⑷逻辑状态表；函数表达式；逻辑电路图；⑸零点漂移；差动放大电路；⑹截止；放大；⑺阻容耦合；直接耦合；变压器耦合；⑻A+B⑼∞；∞；∞；0；⑽电压；结型场效应管；绝缘栅型场效应管；二、选择题：⑴B⑻B⑵A⑼C⑶C⑽B⑷A⑸A⑹B⑺A第10章电子电路中常用的元件习题参考答案一、填空题：1.PN结的单向导电性指的是PN结正向偏置时导通，反向偏置时阻断的特性。2.硅晶体管和锗晶体管工作于放大状态时，其发射结电压UBE分别为0.7V和0.3V。3.晶体三极管有两个PN结，分别是发射结和集电结，分三个区域饱和区、放大区和截止区。晶体管的三种工作状态是放大状态、饱和状态和截止状态。4.一个NPN三极管发射结和集电结都处于正偏，则此三极管处于饱和状态；其发射结和集电结都处于反偏时，此三极管处于截止状态；当发射结正偏、集电结反偏时，三极管为放大状态。5.物质按导电能力强弱可分为导体、绝缘体和半导体。6.本征半导体掺入微量的三价元素形成的是P型半导体，其多子为空穴。7.某晶体三极管三个电极的电位分别是：V1＝2V，V2＝1.7V，V3＝－2.5V，可判断该三极管管脚“1”为发射极，管脚“2”为基极，管脚“3”为集电极，且属于锗材料PNP型三...
