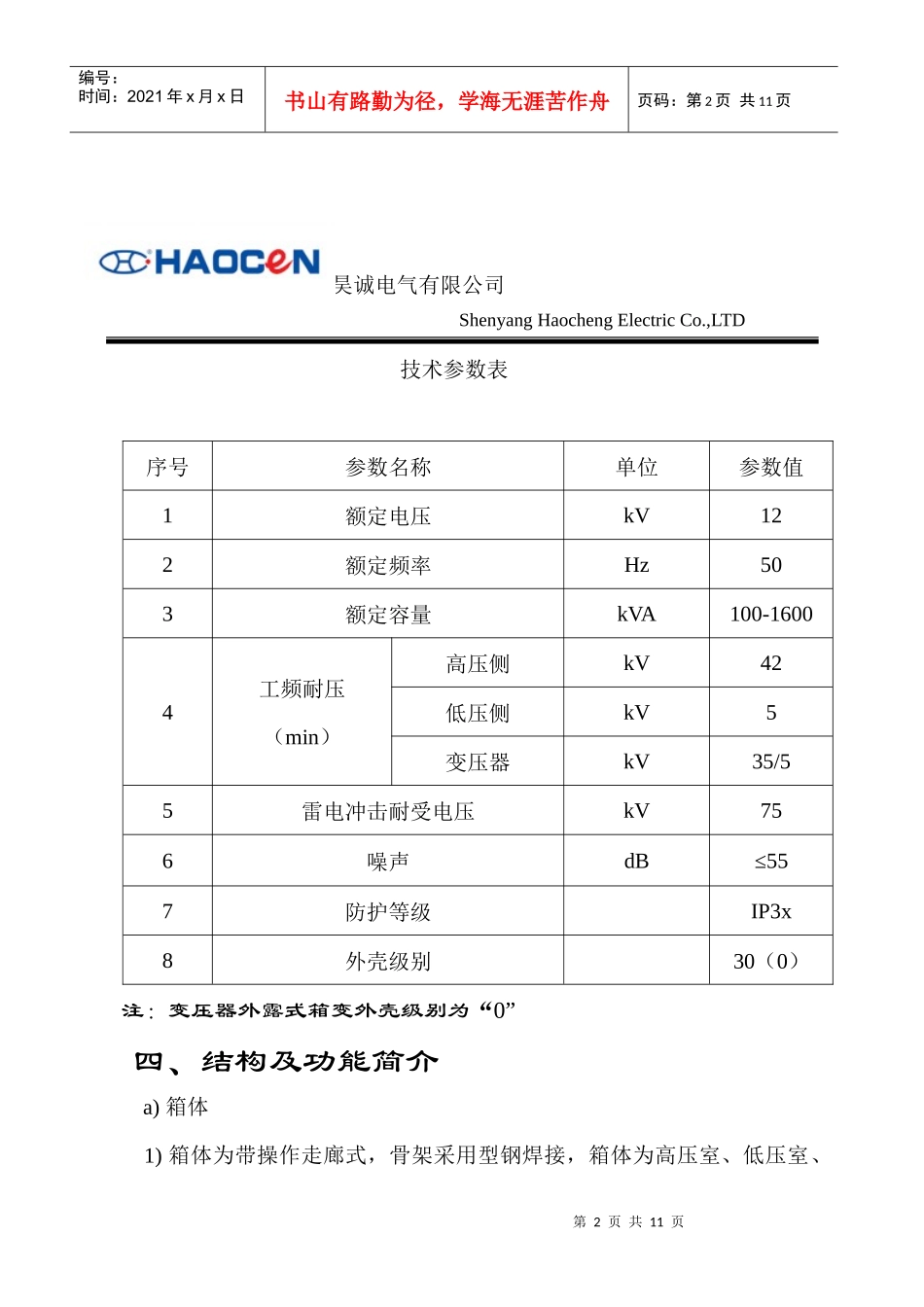

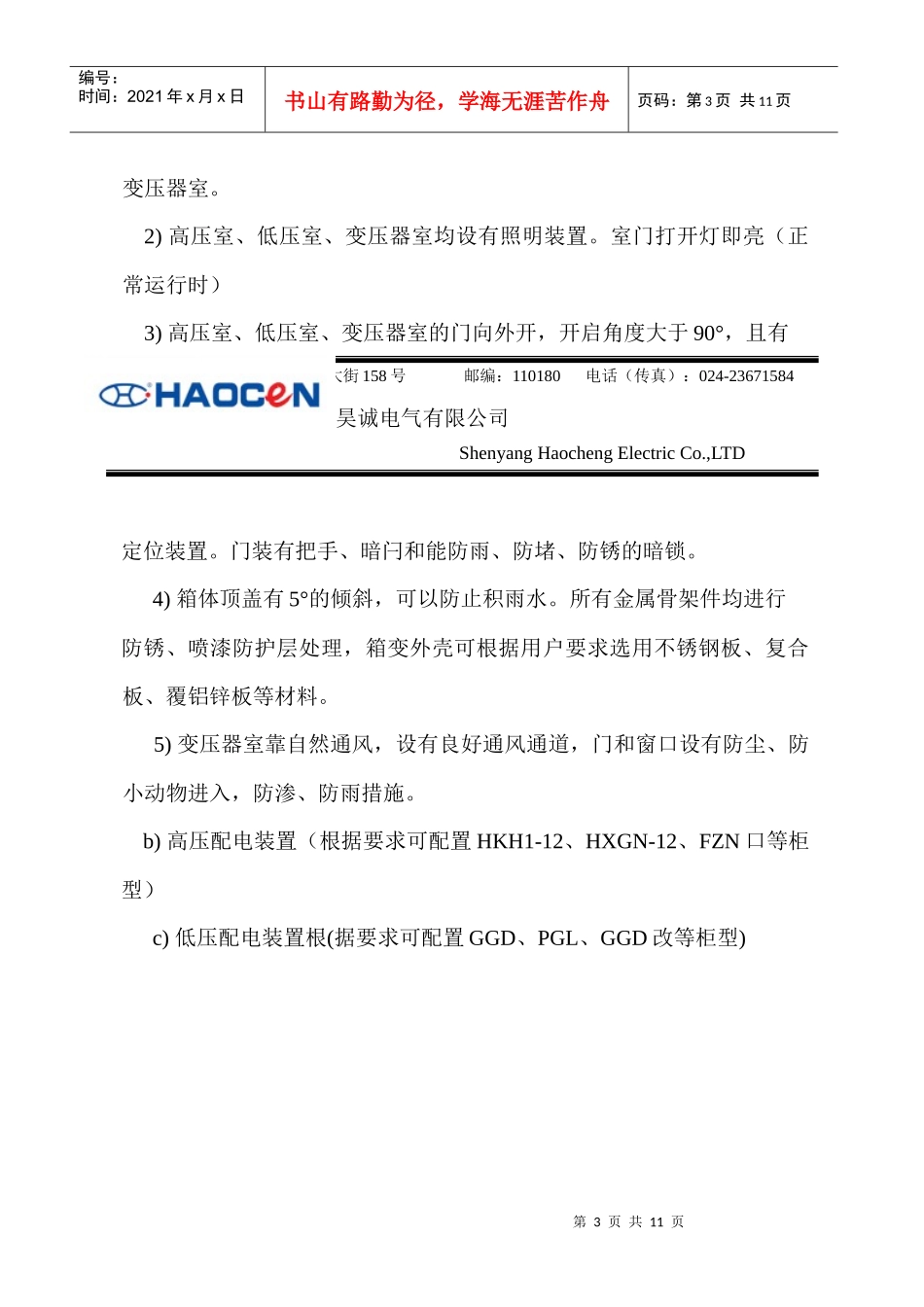

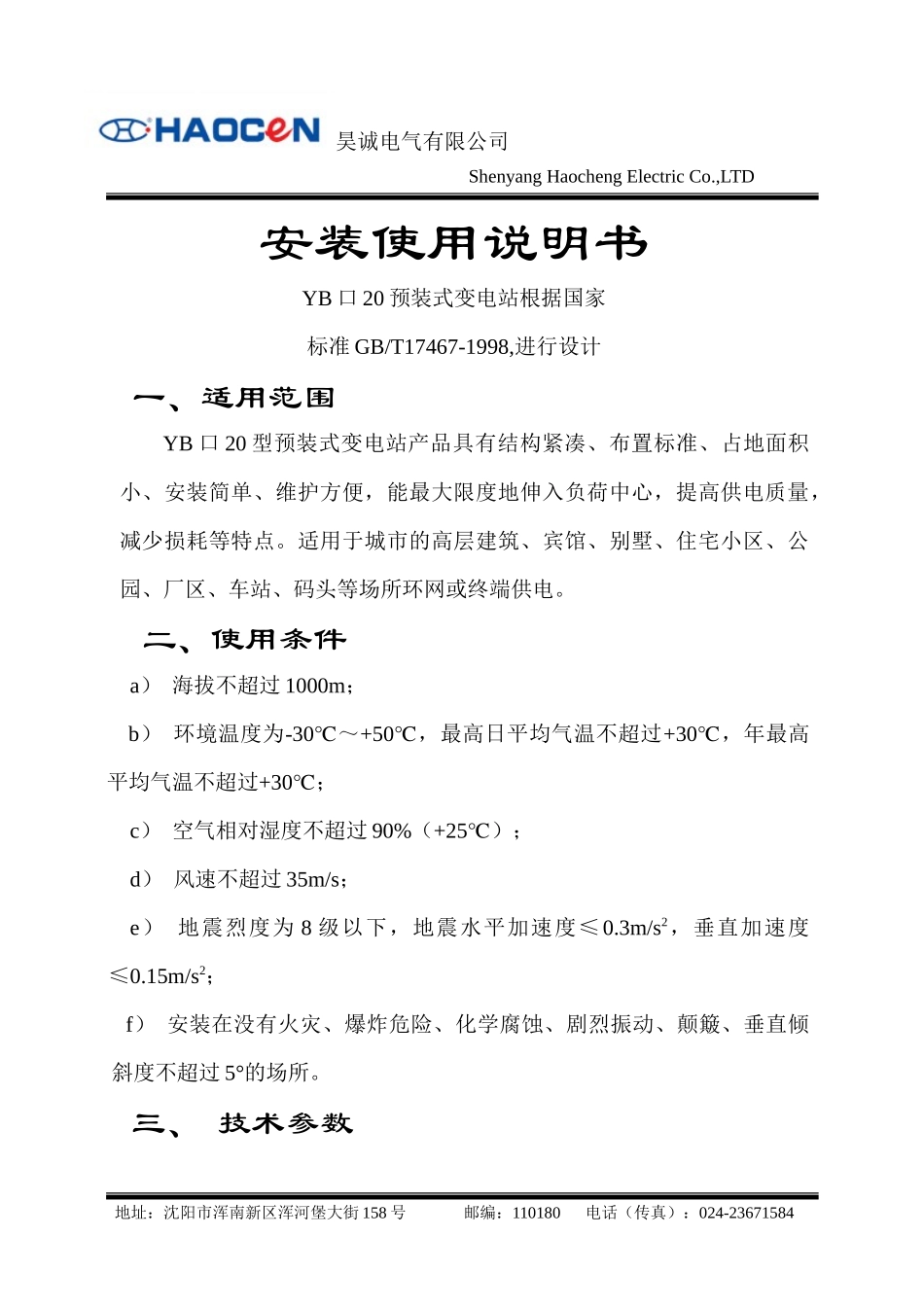

沈阳昊诚电气有限公司ShenyangHaochengElectricCo.,LTD安装使用说明书YB口20预装式变电站根据国家标准GB/T17467-1998,进行设计一、适用范围YB口20型预装式变电站产品具有结构紧凑、布置标准、占地面积小、安装简单、维护方便，能最大限度地伸入负荷中心，提高供电质量，减少损耗等特点。适用于城市的高层建筑、宾馆、别墅、住宅小区、公园、厂区、车站、码头等场所环网或终端供电。二、使用条件a）海拔不超过1000m；b）环境温度为-30℃～+50℃，最高日平均气温不超过+30℃，年最高平均气温不超过+30℃；c）空气相对湿度不超过90%（+25℃）；d）风速不超过35m/s；e）地震烈度为8级以下，地震水平加速度≤0.3m/s2，垂直加速度≤0.15m/s2；f）安装在没有火灾、爆炸危险、化学腐蚀、剧烈振动、颠簸、垂直倾斜度不超过5°的场所。三、技术参数地址：沈阳市浑南新区浑河堡大街158号邮编：110180电话（传真）：024-23671584第2页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共11页沈阳昊诚电气有限公司ShenyangHaochengElectricCo.,LTD技术参数表序号参数名称单位参数值1额定电压kV122额定频率Hz503额定容量kVA100-16004工频耐压（min）高压侧kV42低压侧kV5变压器kV35/55雷电冲击耐受电压kV756噪声dB≤557防护等级IP3x8外壳级别30（0）注：变压器外露式箱变外壳级别为“0”四、结构及功能简介a)箱体1)箱体为带操作走廊式，骨架采用型钢焊接，箱体为高压室、低压室、第3页共11页第2页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共11页变压器室。2)高压室、低压室、变压器室均设有照明装置。室门打开灯即亮（正常运行时）3)高压室、低压室、变压器室的门向外开，开启角度大于90°，且有地址：沈阳市浑南新区浑河堡大街158号邮编：110180电话（传真）：024-23671584沈阳昊诚电气有限公司ShenyangHaochengElectricCo.,LTD定位装置。门装有把手、暗闩和能防雨、防堵、防锈的暗锁。4)箱体顶盖有5°的倾斜，可以防止积雨水。所有金属骨架件均进行防锈、喷漆防护层处理，箱变外壳可根据用户要求选用不锈钢板、复合板、覆铝锌板等材料。5)变压器室靠自然通风，设有良好通风通道，门和窗口设有防尘、防小动物进入，防渗、防雨措施。b)高压配电装置（根据要求可配置HKH1-12、HXGN-12、FZN口等柜型）c)低压配电装置根(据要求可配置GGD、PGL、GGD改等柜型)第4页共11页第3页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共11页五、安装前准备根据箱变出厂文件里的产品结构图，电气原理图，了解产品结构及各单元的功能，确定安装的方位，进出线连接对应的位置。地址：沈阳市浑南新区浑河堡大街158号邮编：110180电话（传真）：024-23671584沈阳昊诚电气有限公司ShenyangHaochengElectricCo.,LTD六、安装前的检查箱变到货后检查。按其装箱单的明细，检查随机备品、备件，随机文件的齐全性。检查外观有无磕碰，变形。内部电器部件连接有无损坏、脱落、松动、接触不良，如有上述现象发生，应及时修复、紧固、更换。七、吊运、安装、使用、维护1箱变吊运第5页共11页第4页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共11页吊运变电站之前，应根据箱变铭牌上给出的箱变重量，核实起重设备的能力，不能用起吊能力小于变电站重量的叉车、起重机等设备。起吊时要使用给箱变配备的吊具（如吊具不能满足时，考虑吊索对盖檐的夹力，应采取措施使檐和箱体不破坏和变形，必要时可将盖取下，分装），当起吊绳索拉伸后与垂直方向的角度不应超过30°或相邻两吊索间夹角不大于60°，四条吊绳要长度要适当调整。（见下图）箱变起吊时要先把吊绳绷紧，观察吊绳和吊具的位置是否符合要求，如符合则平稳起吊，起吊后产品宽度方向倾角小于5°，长度方向倾角要小地址：沈阳市浑南新区浑河堡大街158号邮编：110180电话（传真）：024-23671584沈阳昊诚电气有限公司ShenyangHaochengElectricCo.,LTD于15°。否则调整吊具和吊绳的位置，直至符合要求。吊起的产品在落地时要缓慢落地，防止落地过快，使产品受损...
