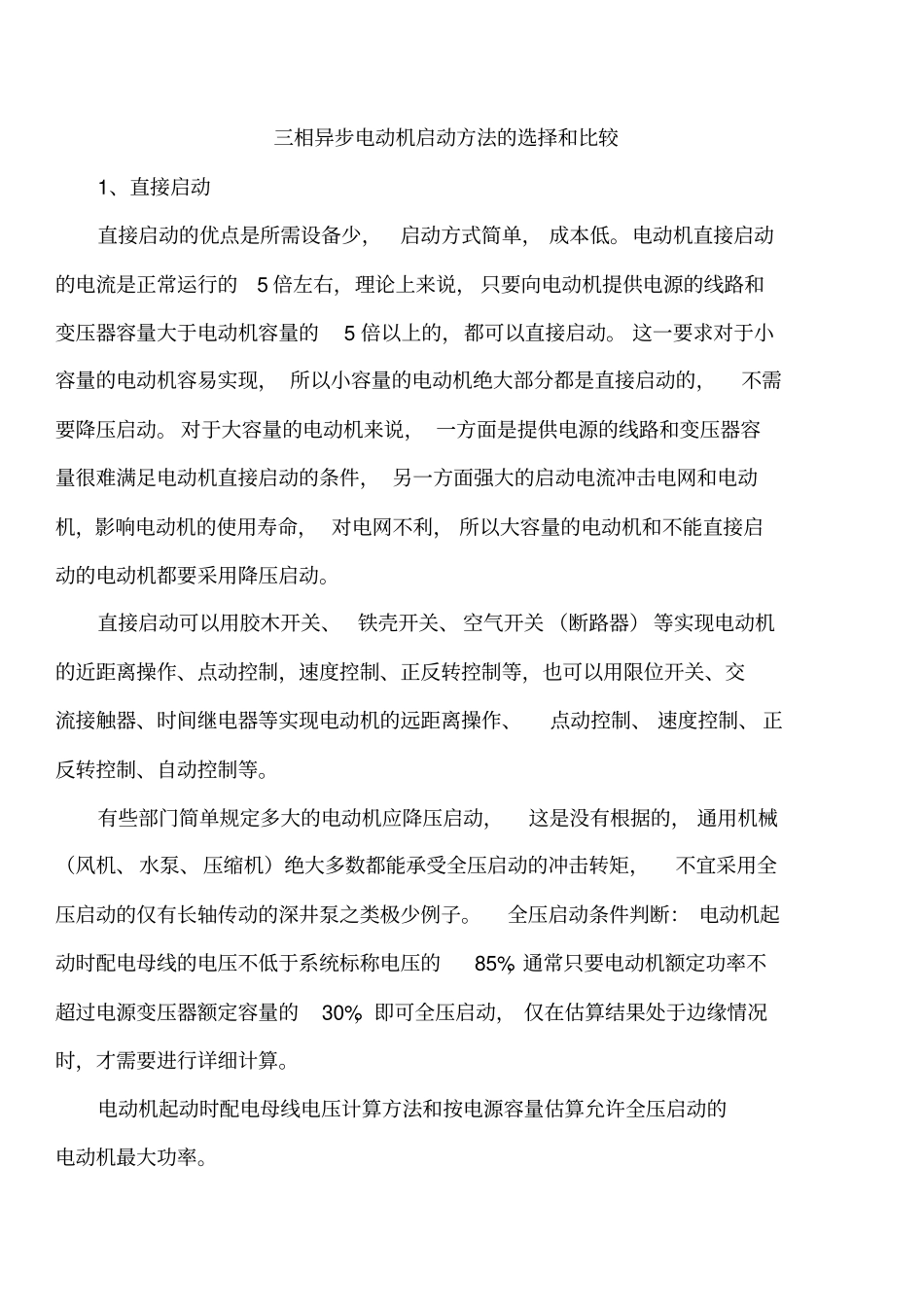

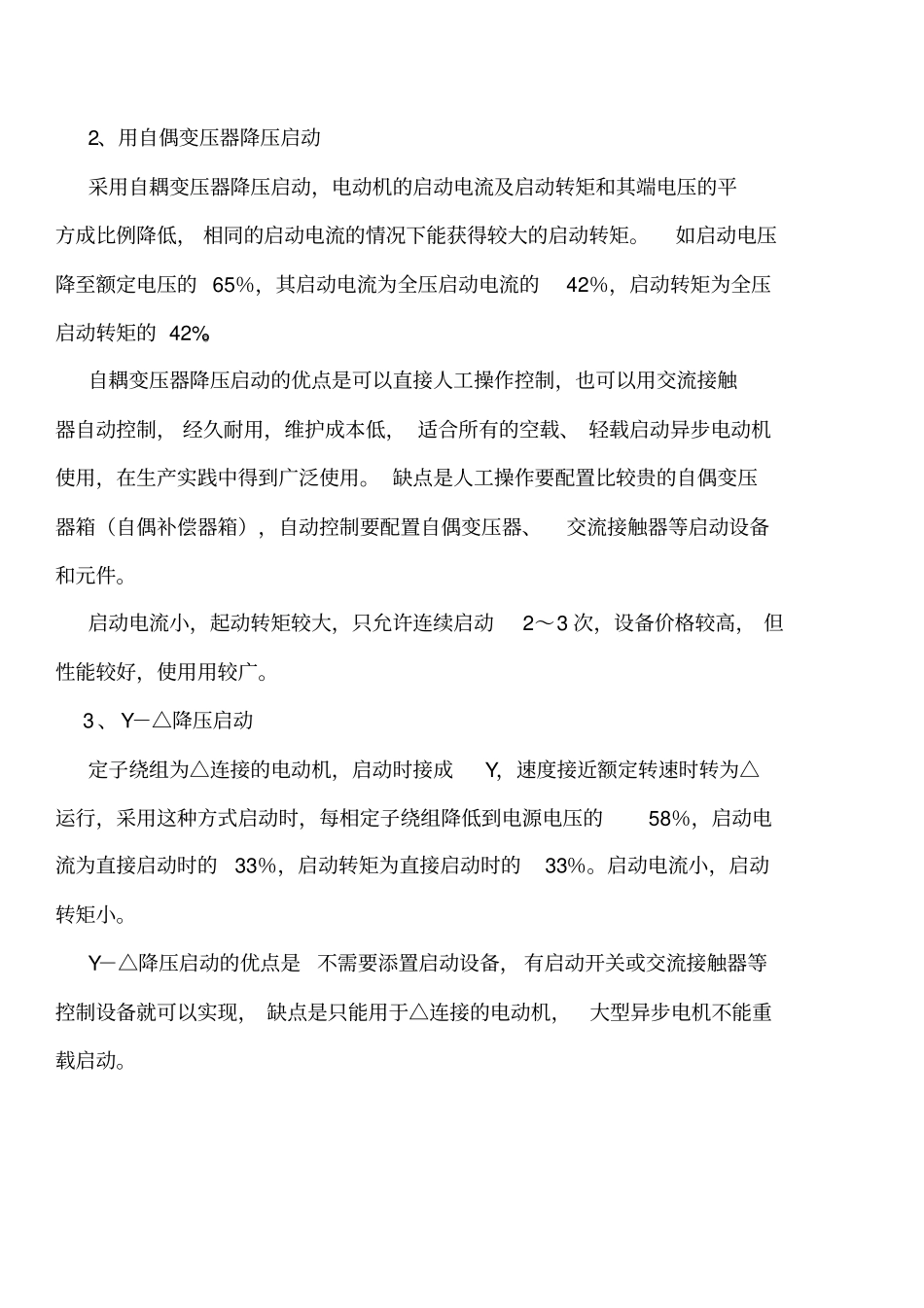

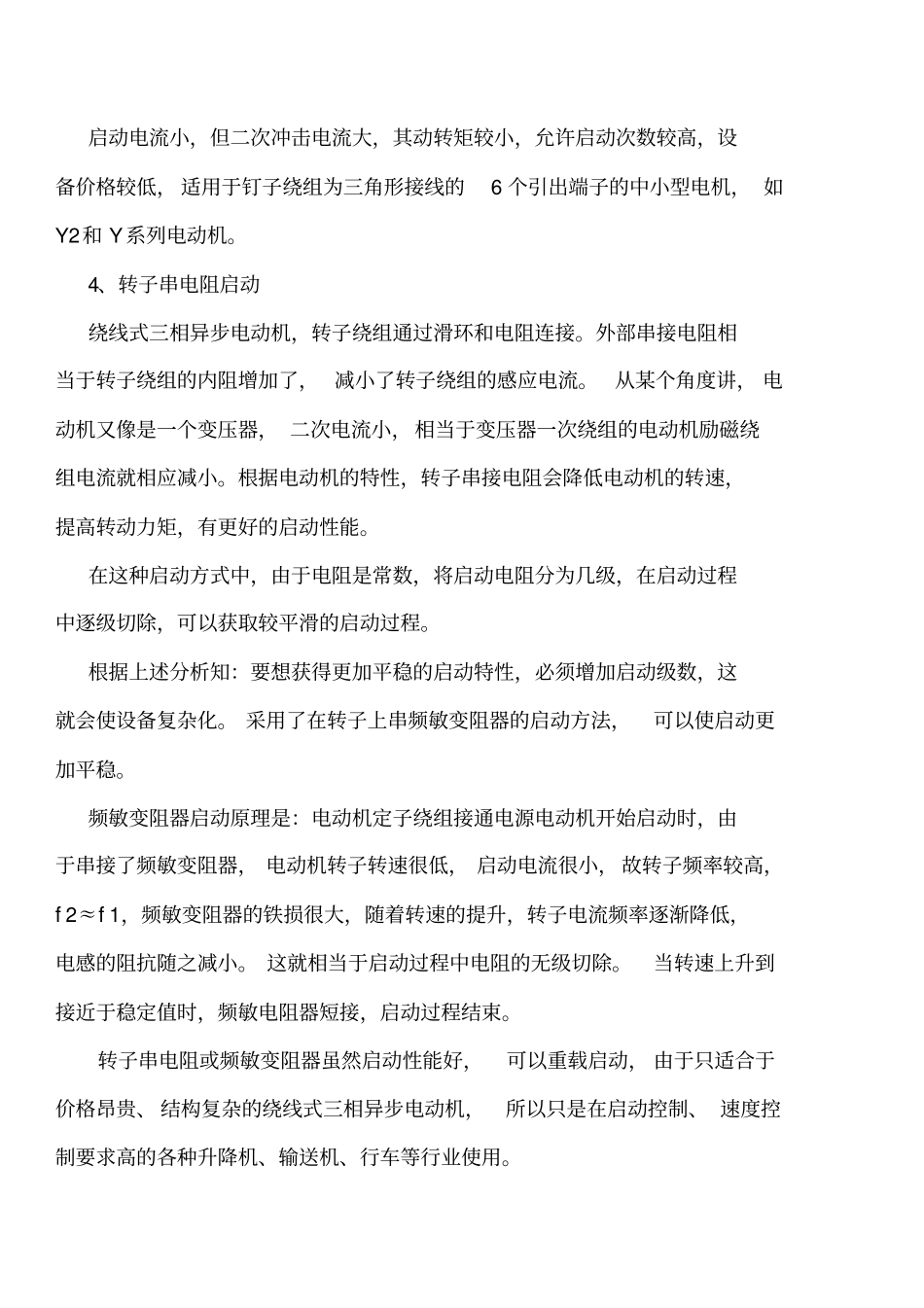

三相异步电动机启动方法的选择和比较1、直接启动直接启动的优点是所需设备少，启动方式简单，成本低。电动机直接启动的电流是正常运行的5倍左右，理论上来说，只要向电动机提供电源的线路和变压器容量大于电动机容量的5倍以上的，都可以直接启动。这一要求对于小容量的电动机容易实现，所以小容量的电动机绝大部分都是直接启动的，不需要降压启动。对于大容量的电动机来说，一方面是提供电源的线路和变压器容量很难满足电动机直接启动的条件，另一方面强大的启动电流冲击电网和电动机，影响电动机的使用寿命，对电网不利，所以大容量的电动机和不能直接启动的电动机都要采用降压启动。直接启动可以用胶木开关、铁壳开关、空气开关（断路器）等实现电动机的近距离操作、点动控制，速度控制、正反转控制等，也可以用限位开关、交流接触器、时间继电器等实现电动机的远距离操作、点动控制、速度控制、正反转控制、自动控制等。有些部门简单规定多大的电动机应降压启动，这是没有根据的，通用机械（风机、水泵、压缩机）绝大多数都能承受全压启动的冲击转矩，不宜采用全压启动的仅有长轴传动的深井泵之类极少例子。全压启动条件判断：电动机起动时配电母线的电压不低于系统标称电压的85%，通常只要电动机额定功率不超过电源变压器额定容量的30%，即可全压启动，仅在估算结果处于边缘情况时，才需要进行详细计算。电动机起动时配电母线电压计算方法和按电源容量估算允许全压启动的电动机最大功率。2、用自偶变压器降压启动采用自耦变压器降压启动，电动机的启动电流及启动转矩和其端电压的平方成比例降低，相同的启动电流的情况下能获得较大的启动转矩。如启动电压降至额定电压的65％，其启动电流为全压启动电流的42％，启动转矩为全压启动转矩的42%。自耦变压器降压启动的优点是可以直接人工操作控制，也可以用交流接触器自动控制，经久耐用，维护成本低，适合所有的空载、轻载启动异步电动机使用，在生产实践中得到广泛使用。缺点是人工操作要配置比较贵的自偶变压器箱（自偶补偿器箱），自动控制要配置自偶变压器、交流接触器等启动设备和元件。启动电流小，起动转矩较大，只允许连续启动2～3次，设备价格较高，但性能较好，使用用较广。3、Y－△降压启动定子绕组为△连接的电动机，启动时接成Y，速度接近额定转速时转为△运行，采用这种方式启动时，每相定子绕组降低到电源电压的58％，启动电流为直接启动时的33％，启动转矩为直接启动时的33％。启动电流小，启动转矩小。Y－△降压启动的优点是不需要添置启动设备，有启动开关或交流接触器等控制设备就可以实现，缺点是只能用于△连接的电动机，大型异步电机不能重载启动。启动电流小，但二次冲击电流大，其动转矩较小，允许启动次数较高，设备价格较低，适用于钉子绕组为三角形接线的6个引出端子的中小型电机，如Y2和Y系列电动机。4、转子串电阻启动绕线式三相异步电动机，转子绕组通过滑环和电阻连接。外部串接电阻相当于转子绕组的内阻增加了，减小了转子绕组的感应电流。从某个角度讲，电动机又像是一个变压器，二次电流小，相当于变压器一次绕组的电动机励磁绕组电流就相应减小。根据电动机的特性，转子串接电阻会降低电动机的转速，提高转动力矩，有更好的启动性能。在这种启动方式中，由于电阻是常数，将启动电阻分为几级，在启动过程中逐级切除，可以获取较平滑的启动过程。根据上述分析知：要想获得更加平稳的启动特性，必须增加启动级数，这就会使设备复杂化。采用了在转子上串频敏变阻器的启动方法，可以使启动更加平稳。频敏变阻器启动原理是：电动机定子绕组接通电源电动机开始启动时，由于串接了频敏变阻器，电动机转子转速很低，启动电流很小，故转子频率较高，f2≈f1，频敏变阻器的铁损很大，随着转速的提升，转子电流频率逐渐降低，电感的阻抗随之减小。这就相当于启动过程中电阻的无级切除。当转速上升到接近于稳定值时，频敏电阻器短接，启动过程结束。转子串电阻或频敏变阻器虽然启动性能好，可以重载启动，由于只适合于价格昂贵、结构复杂的绕线式三相异步电动机，所以只是在启动控制、速度控制要求高的各种升...
