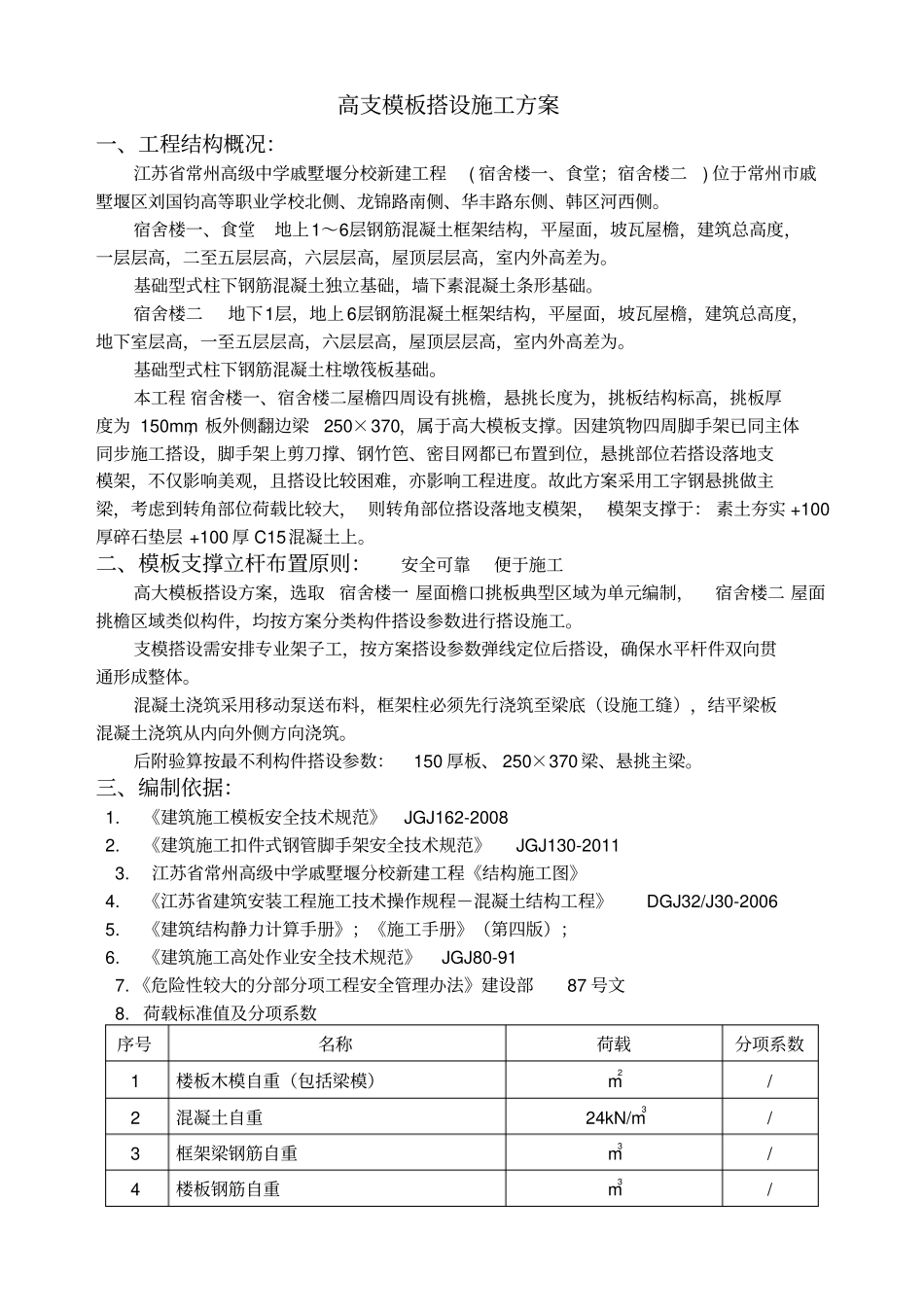

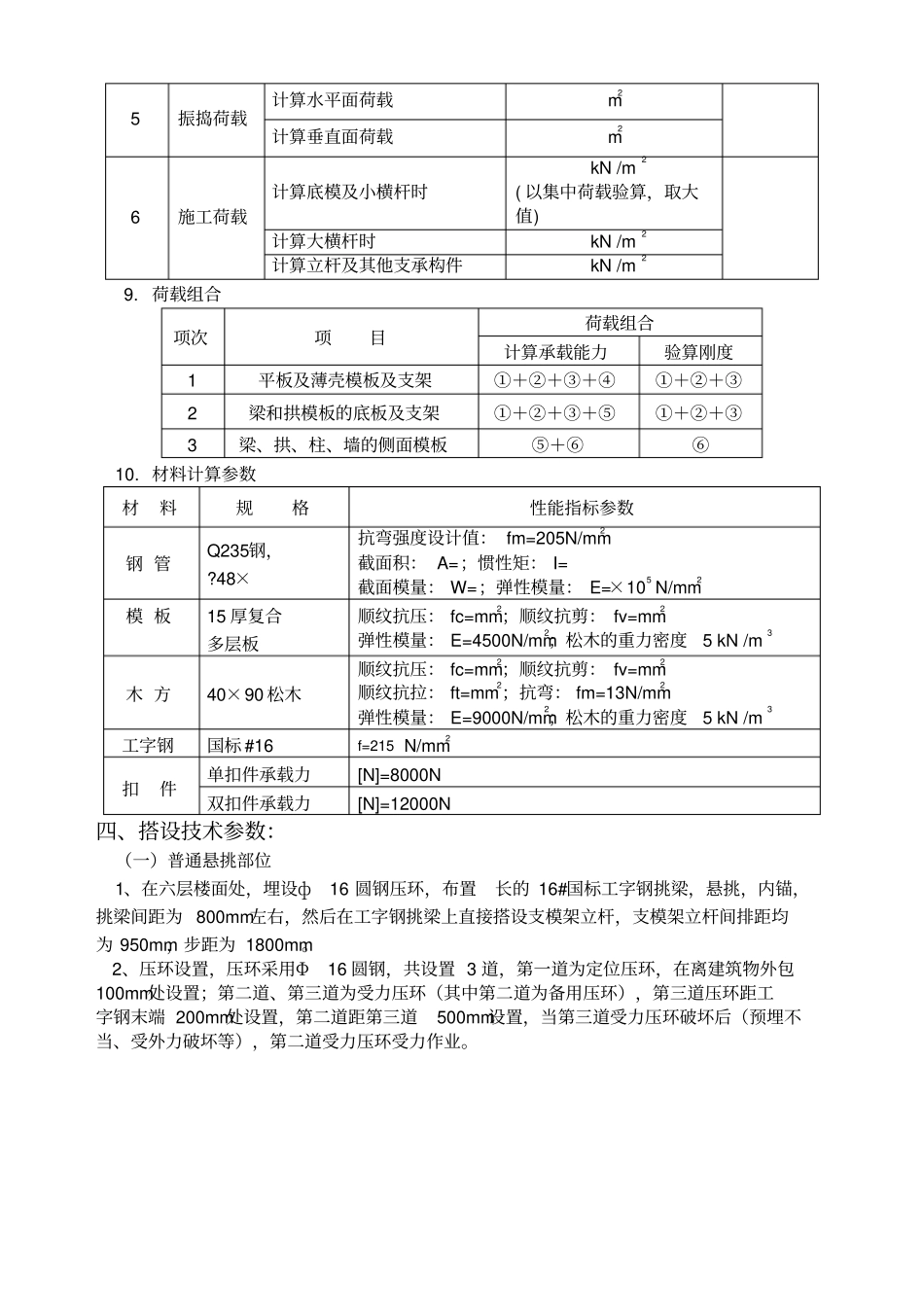

高支模板搭设施工方案一、工程结构概况：江苏省常州高级中学戚墅堰分校新建工程(宿舍楼一、食堂；宿舍楼二)位于常州市戚墅堰区刘国钧高等职业学校北侧、龙锦路南侧、华丰路东侧、韩区河西侧。宿舍楼一、食堂地上1～6层钢筋混凝土框架结构，平屋面，坡瓦屋檐，建筑总高度，一层层高，二至五层层高，六层层高，屋顶层层高，室内外高差为。基础型式柱下钢筋混凝土独立基础，墙下素混凝土条形基础。宿舍楼二地下1层，地上6层钢筋混凝土框架结构，平屋面，坡瓦屋檐，建筑总高度，地下室层高，一至五层层高，六层层高，屋顶层层高，室内外高差为。基础型式柱下钢筋混凝土柱墩筏板基础。本工程宿舍楼一、宿舍楼二屋檐四周设有挑檐，悬挑长度为，挑板结构标高，挑板厚度为150mm，板外侧翻边梁250×370，属于高大模板支撑。因建筑物四周脚手架已同主体同步施工搭设，脚手架上剪刀撑、钢竹笆、密目网都已布置到位，悬挑部位若搭设落地支模架，不仅影响美观，且搭设比较困难，亦影响工程进度。故此方案采用工字钢悬挑做主梁，考虑到转角部位荷载比较大，则转角部位搭设落地支模架，模架支撑于：素土夯实+100厚碎石垫层+100厚C15混凝土上。二、模板支撑立杆布置原则：安全可靠便于施工高大模板搭设方案，选取宿舍楼一屋面檐口挑板典型区域为单元编制，宿舍楼二屋面挑檐区域类似构件，均按方案分类构件搭设参数进行搭设施工。支模搭设需安排专业架子工，按方案搭设参数弹线定位后搭设，确保水平杆件双向贯通形成整体。混凝土浇筑采用移动泵送布料，框架柱必须先行浇筑至梁底（设施工缝），结平梁板混凝土浇筑从内向外侧方向浇筑。后附验算按最不利构件搭设参数：150厚板、250×370梁、悬挑主梁。三、编制依据：1.《建筑施工模板安全技术规范》JGJ162-20082.《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-20113.江苏省常州高级中学戚墅堰分校新建工程《结构施工图》4.《江苏省建筑安装工程施工技术操作规程－混凝土结构工程》DGJ32/J30-20065.《建筑结构静力计算手册》；《施工手册》（第四版）；6.《建筑施工高处作业安全技术规范》JGJ80-917.《危险性较大的分部分项工程安全管理办法》建设部87号文8.荷载标准值及分项系数序号名称荷载分项系数1楼板木模自重（包括梁模）m2/2混凝土自重24kN/m3/3框架梁钢筋自重m3/4楼板钢筋自重m3/5振捣荷载计算水平面荷载m2计算垂直面荷载m26施工荷载计算底模及小横杆时kN/m2(以集中荷载验算，取大值)计算大横杆时kN/m2计算立杆及其他支承构件kN/m29.荷载组合项次项目荷载组合计算承载能力验算刚度1平板及薄壳模板及支架①＋②＋③＋④①＋②＋③2梁和拱模板的底板及支架①＋②＋③＋⑤①＋②＋③3梁、拱、柱、墙的侧面模板⑤＋⑥⑥10.材料计算参数材料规格性能指标参数钢管Q235钢，?48×抗弯强度设计值：fm=205N/mm2截面积：A=；惯性矩：I=截面模量：W=；弹性模量：E=×105N/mm2模板15厚复合多层板顺纹抗压：fc=mm2；顺纹抗剪：fv=mm2弹性模量：E=4500N/mm2；松木的重力密度5kN/m3木方40×90松木顺纹抗压：fc=mm2；顺纹抗剪：fv=mm2顺纹抗拉：ft=mm2；抗弯：fm=13N/mm2弹性模量：E=9000N/mm2；松木的重力密度5kN/m3工字钢国标#16f=215N/mm2扣件单扣件承载力[N]=8000N双扣件承载力[N]=12000N四、搭设技术参数：（一）普通悬挑部位1、在六层楼面处，埋设ф16圆钢压环，布置长的16#国标工字钢挑梁，悬挑，内锚，挑梁间距为800mm左右，然后在工字钢挑梁上直接搭设支模架立杆，支模架立杆间排距均为950mm，步距为1800mm。2、压环设置，压环采用Φ16圆钢，共设置3道，第一道为定位压环，在离建筑物外包100mm处设置；第二道、第三道为受力压环（其中第二道为备用压环），第三道压环距工字钢末端200mm处设置，第二道距第三道500mm设置，当第三道受力压环破坏后（预埋不当、受外力破坏等），第二道受力压环受力作业。3、为保证安全，六层结平模板支撑不得拆除，五层结平模板支撑如已拆除，阳台部位需搭设钢管支撑。（二）转角部位1、150厚板下支撑立杆间距控制在800×1000范围内，木方立放布置间距小于200mm。2、双向水平杆步距：小于。五、模板支撑搭设安全技术要求...
