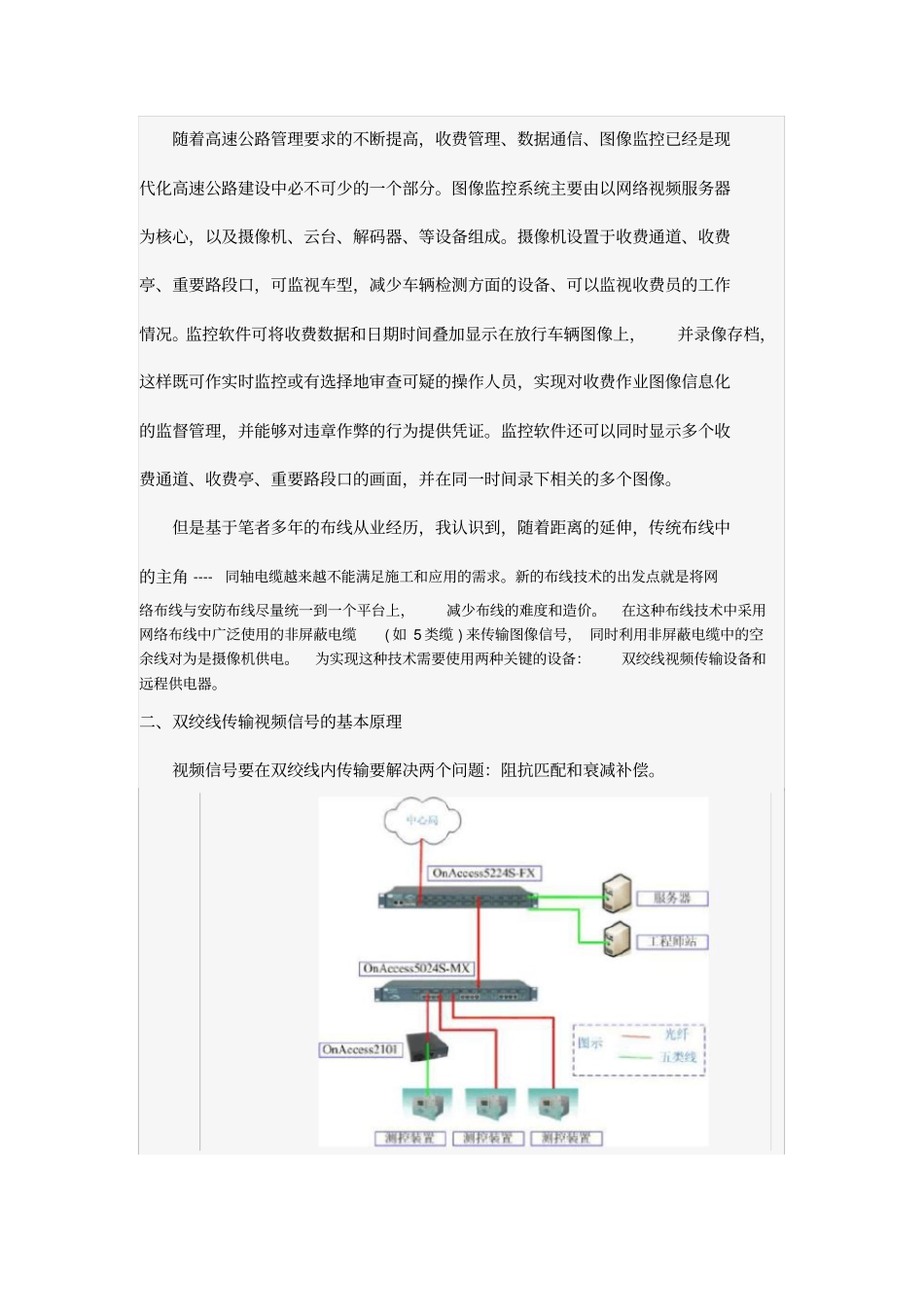

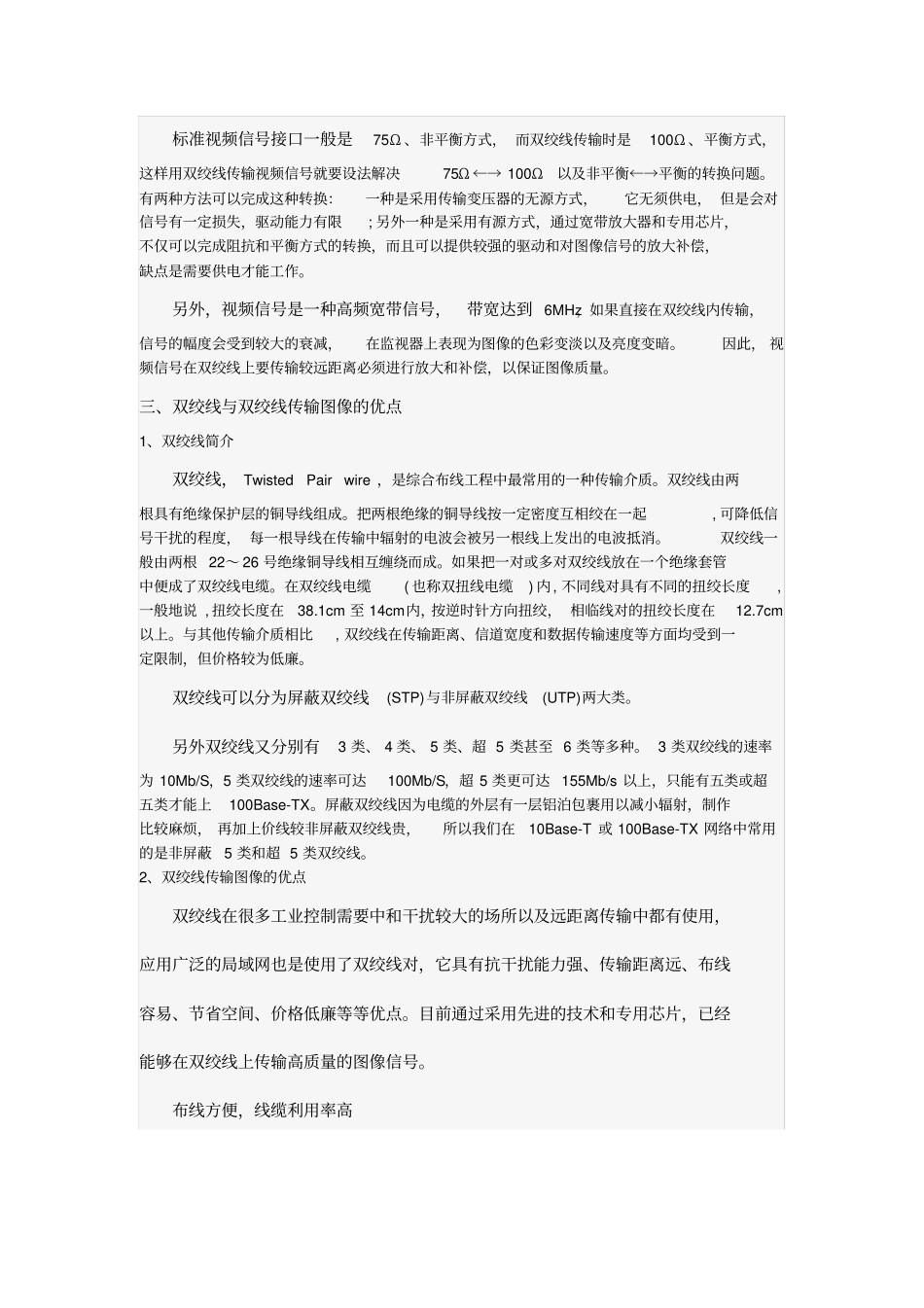

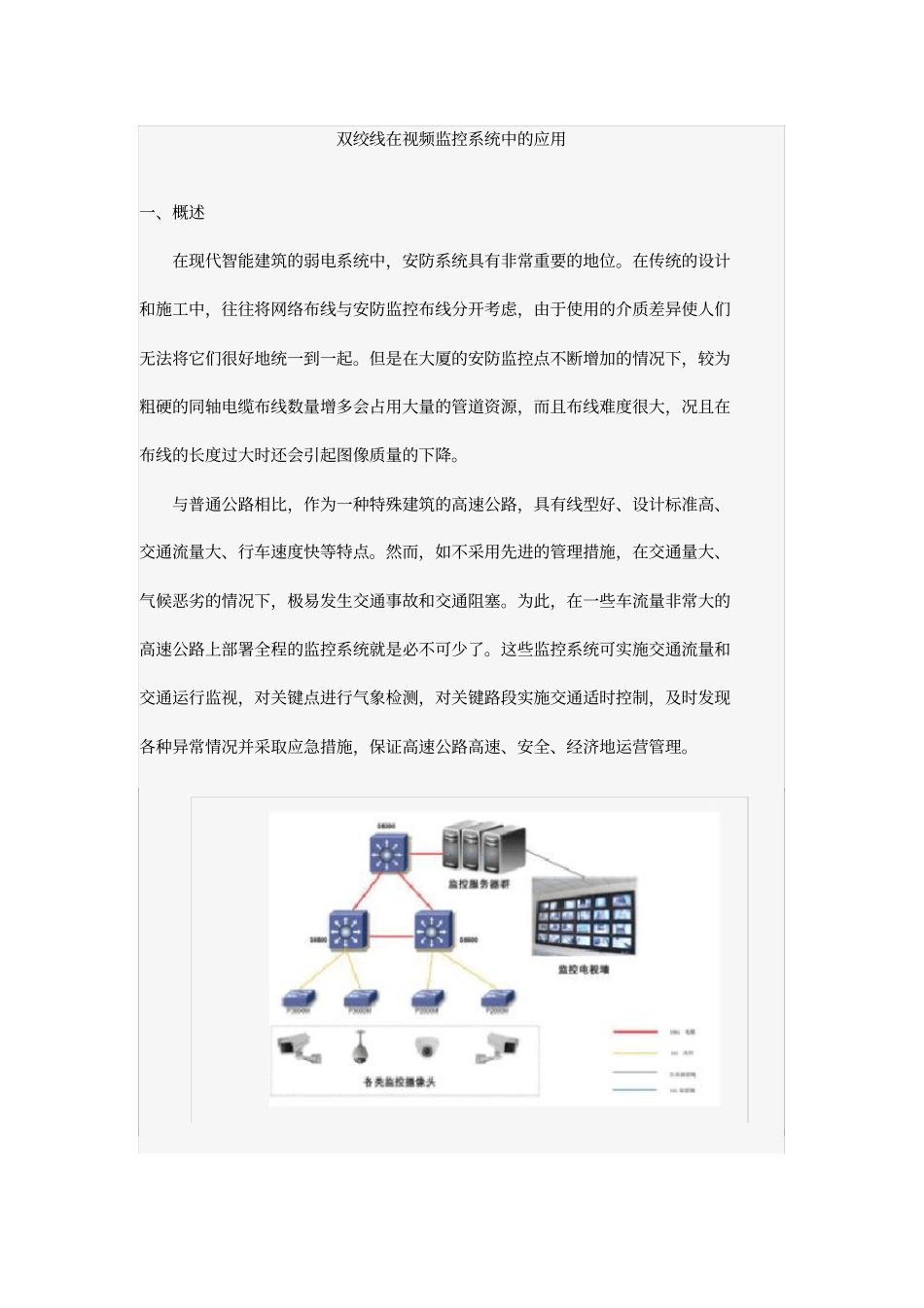

双绞线在视频监控系统中的应用一、概述在现代智能建筑的弱电系统中，安防系统具有非常重要的地位。在传统的设计和施工中，往往将网络布线与安防监控布线分开考虑，由于使用的介质差异使人们无法将它们很好地统一到一起。但是在大厦的安防监控点不断增加的情况下，较为粗硬的同轴电缆布线数量增多会占用大量的管道资源，而且布线难度很大，况且在布线的长度过大时还会引起图像质量的下降。与普通公路相比，作为一种特殊建筑的高速公路，具有线型好、设计标准高、交通流量大、行车速度快等特点。然而，如不采用先进的管理措施，在交通量大、气候恶劣的情况下，极易发生交通事故和交通阻塞。为此，在一些车流量非常大的高速公路上部署全程的监控系统就是必不可少了。这些监控系统可实施交通流量和交通运行监视，对关键点进行气象检测，对关键路段实施交通适时控制，及时发现各种异常情况并采取应急措施，保证高速公路高速、安全、经济地运营管理。随着高速公路管理要求的不断提高，收费管理、数据通信、图像监控已经是现代化高速公路建设中必不可少的一个部分。图像监控系统主要由以网络视频服务器为核心，以及摄像机、云台、解码器、等设备组成。摄像机设置于收费通道、收费亭、重要路段口，可监视车型，减少车辆检测方面的设备、可以监视收费员的工作情况。监控软件可将收费数据和日期时间叠加显示在放行车辆图像上，并录像存档，这样既可作实时监控或有选择地审查可疑的操作人员，实现对收费作业图像信息化的监督管理，并能够对违章作弊的行为提供凭证。监控软件还可以同时显示多个收费通道、收费亭、重要路段口的画面，并在同一时间录下相关的多个图像。但是基于笔者多年的布线从业经历，我认识到，随着距离的延伸，传统布线中的主角----同轴电缆越来越不能满足施工和应用的需求。新的布线技术的出发点就是将网络布线与安防布线尽量统一到一个平台上，减少布线的难度和造价。在这种布线技术中采用网络布线中广泛使用的非屏蔽电缆(如5类缆)来传输图像信号，同时利用非屏蔽电缆中的空余线对为是摄像机供电。为实现这种技术需要使用两种关键的设备：双绞线视频传输设备和远程供电器。二、双绞线传输视频信号的基本原理视频信号要在双绞线内传输要解决两个问题：阻抗匹配和衰减补偿。标准视频信号接口一般是75Ω、非平衡方式，而双绞线传输时是100Ω、平衡方式，这样用双绞线传输视频信号就要设法解决75Ω←→100Ω以及非平衡←→平衡的转换问题。有两种方法可以完成这种转换：一种是采用传输变压器的无源方式，它无须供电，但是会对信号有一定损失，驱动能力有限;另外一种是采用有源方式，通过宽带放大器和专用芯片，不仅可以完成阻抗和平衡方式的转换，而且可以提供较强的驱动和对图像信号的放大补偿，缺点是需要供电才能工作。另外，视频信号是一种高频宽带信号，带宽达到6MHz，如果直接在双绞线内传输，信号的幅度会受到较大的衰减，在监视器上表现为图像的色彩变淡以及亮度变暗。因此，视频信号在双绞线上要传输较远距离必须进行放大和补偿，以保证图像质量。三、双绞线与双绞线传输图像的优点1、双绞线简介双绞线，TwistedPairwire，是综合布线工程中最常用的一种传输介质。双绞线由两根具有绝缘保护层的铜导线组成。把两根绝缘的铜导线按一定密度互相绞在一起,可降低信号干扰的程度，每一根导线在传输中辐射的电波会被另一根线上发出的电波抵消。双绞线一般由两根22～26号绝缘铜导线相互缠绕而成。如果把一对或多对双绞线放在一个绝缘套管中便成了双绞线电缆。在双绞线电缆(也称双扭线电缆)内,不同线对具有不同的扭绞长度,一般地说,扭绞长度在38.1cm至14cm内，按逆时针方向扭绞，相临线对的扭绞长度在12.7cm以上。与其他传输介质相比,双绞线在传输距离、信道宽度和数据传输速度等方面均受到一定限制，但价格较为低廉。双绞线可以分为屏蔽双绞线(STP)与非屏蔽双绞线(UTP)两大类。另外双绞线又分别有3类、4类、5类、超5类甚至6类等多种。3类双绞线的速率为10Mb/S，5类双绞线的速率可达100Mb/S，超5类更可达155Mb/s以上，只能有五类或超五类才能上100Base-TX。屏蔽双绞线因为电缆...
