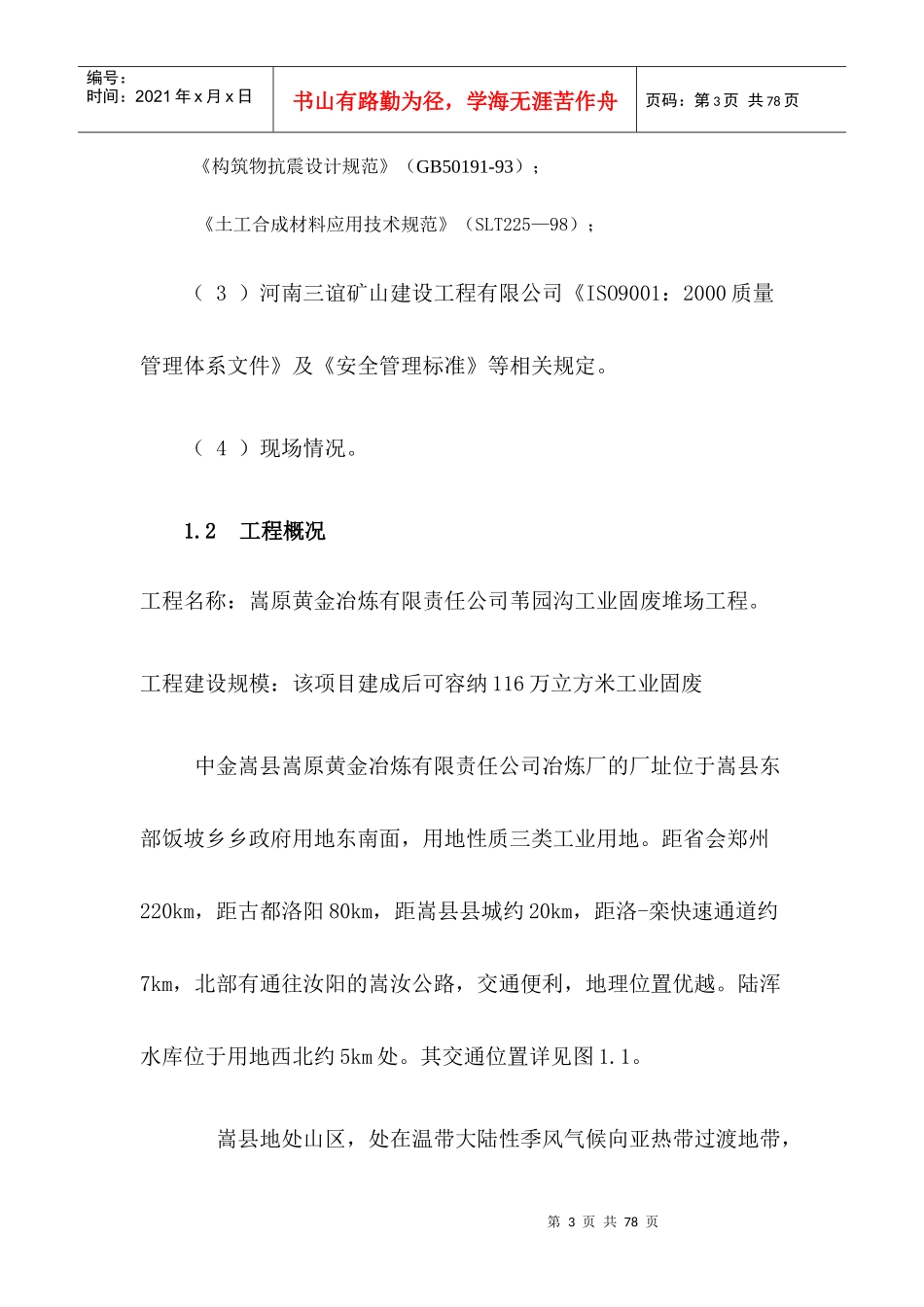

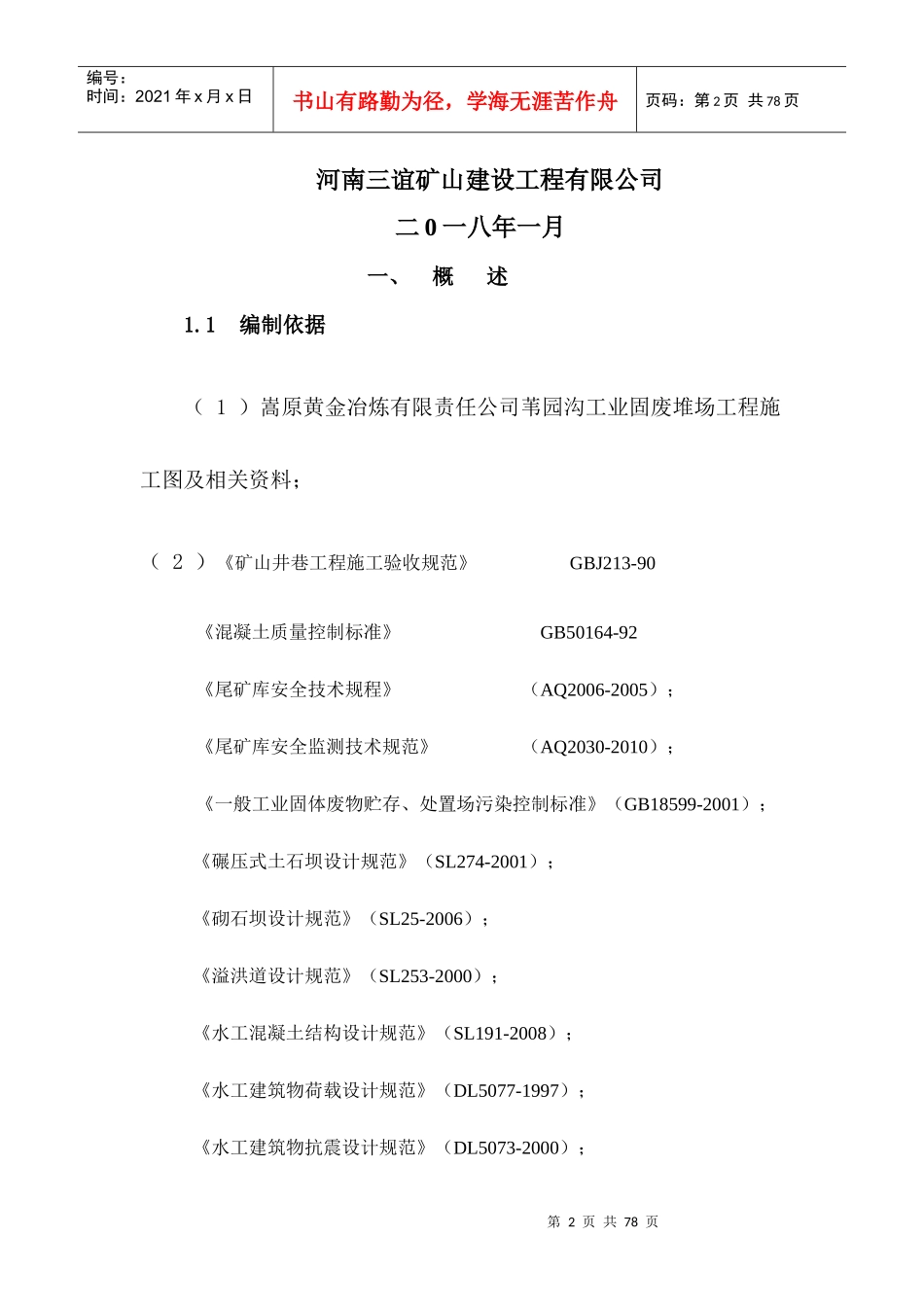

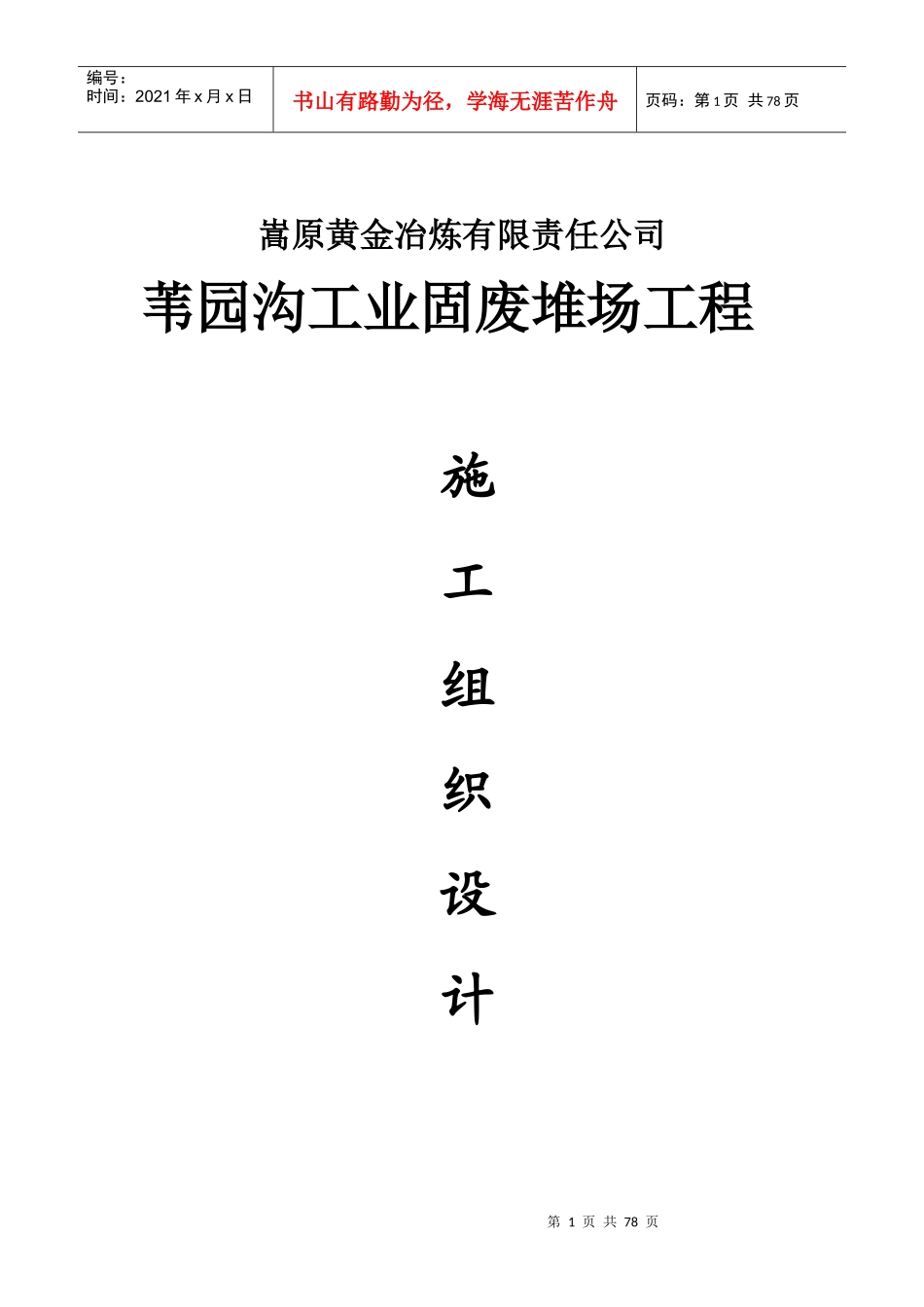

第1页共78页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共78页嵩原黄金冶炼有限责任公司苇园沟工业固废堆场工程施工组织设计第2页共78页第1页共78页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共78页河南三谊矿山建设工程有限公司二0一八年一月一、概述1.1编制依据（1）嵩原黄金冶炼有限责任公司苇园沟工业固废堆场工程施工图及相关资料；（2）《矿山井巷工程施工验收规范》GBJ213-90《混凝土质量控制标准》GB50164-92《尾矿库安全技术规程》（AQ2006-2005）；《尾矿库安全监测技术规范》（AQ2030-2010）；《一般工业固体废物贮存、处置场污染控制标准》（GB18599-2001）；《碾压式土石坝设计规范》（SL274-2001）；《砌石坝设计规范》（SL25-2006）；《溢洪道设计规范》（SL253-2000）；《水工混凝土结构设计规范》（SL191-2008）；《水工建筑物荷载设计规范》（DL5077-1997）；《水工建筑物抗震设计规范》（DL5073-2000）；第3页共78页第2页共78页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共78页《构筑物抗震设计规范》（GB50191-93）；《土工合成材料应用技术规范》（SLT225—98）；（3）河南三谊矿山建设工程有限公司《ISO9001：2000质量管理体系文件》及《安全管理标准》等相关规定。（4）现场情况。1.2工程概况工程名称：嵩原黄金冶炼有限责任公司苇园沟工业固废堆场工程。工程建设规模：该项目建成后可容纳116万立方米工业固废中金嵩县嵩原黄金冶炼有限责任公司冶炼厂的厂址位于嵩县东部饭坡乡乡政府用地东南面，用地性质三类工业用地。距省会郑州220km，距古都洛阳80km，距嵩县县城约20km，距洛-栾快速通道约7km，北部有通往汝阳的嵩汝公路，交通便利，地理位置优越。陆浑水库位于用地西北约5km处。其交通位置详见图1.1。嵩县地处山区，处在温带大陆性季风气候向亚热带过渡地带，第4页共78页第3页共78页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共78页气象因素变化明显，地区间差异显著。四季分明，春暖多变常有旱，夏季雨多但不均，前秋阴雨后秋干，冬季寒冷雨量少。7月份平均温度26.6℃，元月份最低为0.1℃。主导风向为东北、西南风。多年平均降水量为765mm，平均日照时数为2293.8h，全年太阳辐射总量117.04千卡/cm2，光合有效辐射857.51千卡/cm2。无霜期县城为209d，车村盆地187d，西南高寒山区不足120d。年平均湿度66%，年蒸发量1350mm。最大冻土深度0.3m。2冶炼厂位置第5页共78页第4页共78页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共78页3图1.1交通位置图1.3工作范围工程主要范围包括初期坝、盲沟、排水设施、防渗设施、拦洪坝、环保截渗坝甲方安排的其他工作。1.初期坝：总坝高40m，为碾压堆土石坝型，坝顶标高390m，坝顶轴线长137.91m，坝顶宽4.0m。初期坝外坡比1：2.5，内坡比1:2.5，内坡在标高370m和380m均设有马道、外坡在标高378设有马道，内坡马道宽2.0m，外坡马道宽2.0m,内、外坡采用0.3m厚干砌石面层护坡。初期坝外坝脚设堆石排渗棱体总高9.0m，为碾压堆石坝型，坝顶标高366m，坝顶宽2.0m。内外坡比均为1：1.75，外坡采用0.3m厚干砌石面层护坡。2.库区排渗设施库区内中心最低处设排渗盲沟：（1）膜下排渗盲沟结构：内部400mm碎石（d=20-50mm），外包150mm砂砾石（d=5-第6页共78页第5页共78页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共78页25mm），500g/m2土工布，150mm砂砾石（d=5-25mm）盖板：100mm无砂混凝土盖板，高1.0m，总长600m。（2）膜上排渗盲沟结构：内部400mm碎石（d=20-50mm），外包150mm砂砾石（d=5-25mm），500g/m2土工布，150mm砂砾石（d=5-25mm）盖板：100mm无砂混凝土盖板，高1.0m，总长635m。（3）1#碎石排渗井：采用编织袋内装中和渣，堆放排渗井内圆直径1.5m，内部充填碎石。井高H=29m。（4）2#碎石排渗井：采用编织袋内装中和渣，堆放排渗井内圆直径1.5m，内部充填碎石。井高H=15m。3.排水设施采用井-管排水形式，设排水井3座，井径均为2m，高度均为11.00m，窗口式钢筋...
