GSZ4000型数控切割机使用说明书VIP免费

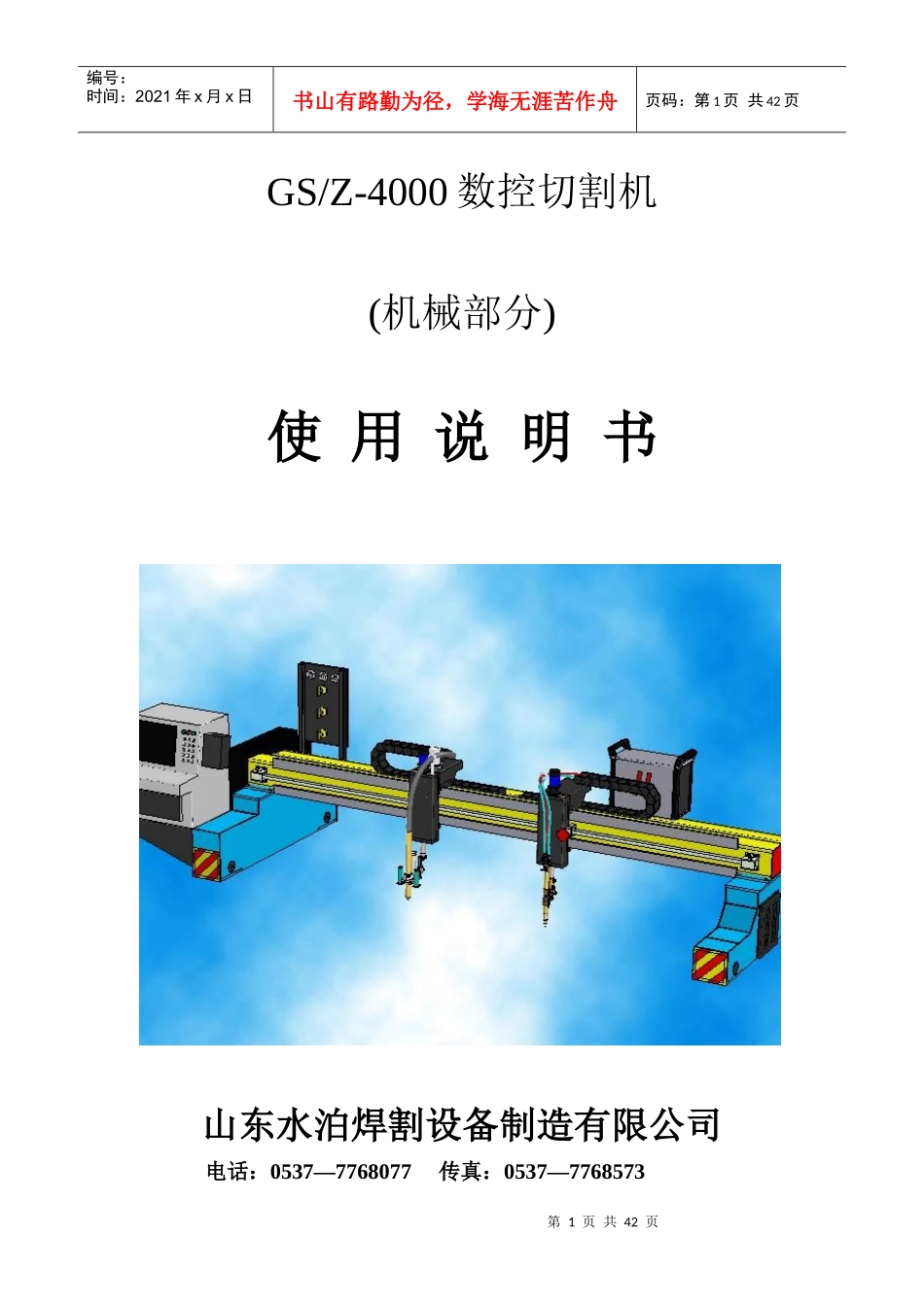

GSZ4000型数控切割机使用说明书_第1页
1/42

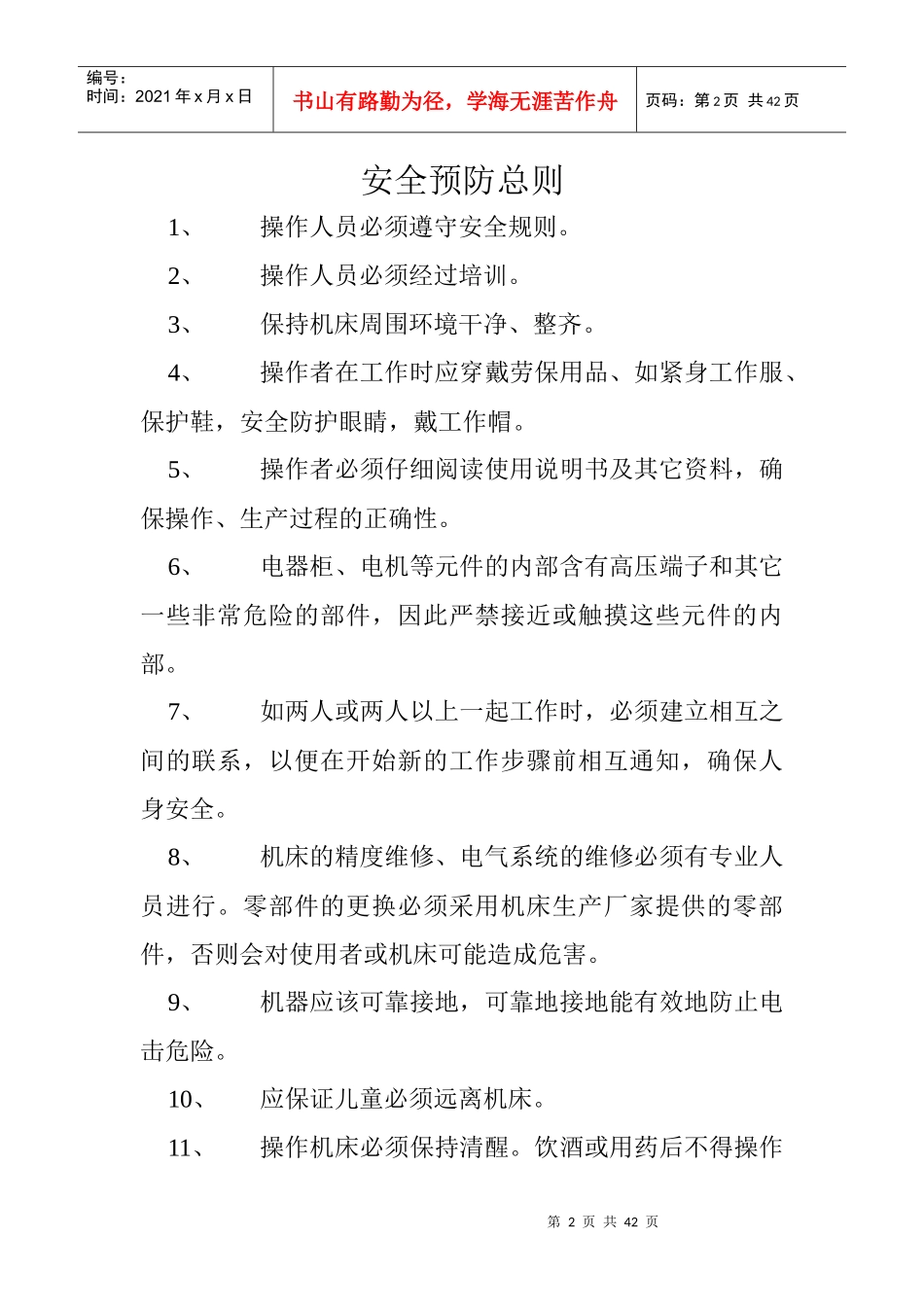

GSZ4000型数控切割机使用说明书_第2页
2/42

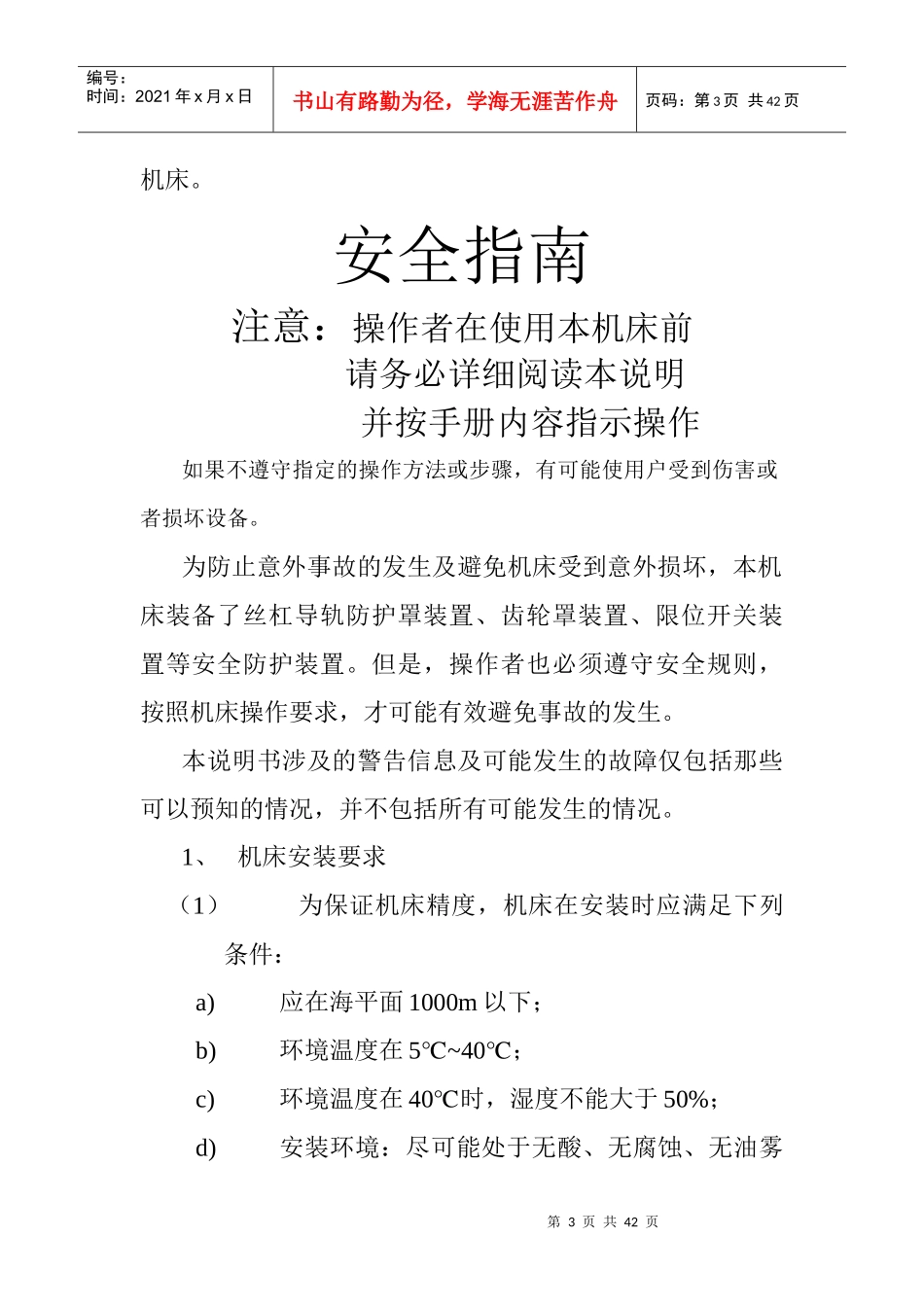

GSZ4000型数控切割机使用说明书_第3页
3/42
第1页共42页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共42页GS/Z-4000数控切割机(机械部分)使用说明书山东水泊焊割设备制造有限公司电话:0537—7768077传真:0537—7768573第2页共42页第1页共42页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共42页安全预防总则1、操作人员必须遵守安全规则。2、操作人员必须经过培训。3、保持机床周围环境干净、整齐。4、操作者在工作时应穿戴劳保用品、如紧身工作服、保护鞋,安全防护眼睛,戴工作帽。5、操作者必须仔细阅读使用说明书及其它资料,确保操作、生产过程的正确性。6、电器柜、电机等元件的内部含有高压端子和其它一些非常危险的部件,因此严禁接近或触摸这些元件的内部。7、如两人或两人以上一起工作时,必须建立相互之间的联系,以便在开始新的工作步骤前相互通知,确保人身安全。8、机床的精度维修、电气系统的维修必须有专业人员进行。零部件的更换必须采用机床生产厂家提供的零部件,否则会对使用者或机床可能造成危害。9、机器应该可靠接地,可靠地接地能有效地防止电击危险。10、应保证儿童必须远离机床。11、操作机床必须保持清醒。饮酒或用药后不得操作第3页共42页第2页共42页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共42页机床。安全指南注意:操作者在使用本机床前请务必详细阅读本说明并按手册内容指示操作如果不遵守指定的操作方法或步骤,有可能使用户受到伤害或者损坏设备。为防止意外事故的发生及避免机床受到意外损坏,本机床装备了丝杠导轨防护罩装置、齿轮罩装置、限位开关装置等安全防护装置。但是,操作者也必须遵守安全规则,按照机床操作要求,才可能有效避免事故的发生。本说明书涉及的警告信息及可能发生的故障仅包括那些可以预知的情况,并不包括所有可能发生的情况。1、机床安装要求(1)为保证机床精度,机床在安装时应满足下列条件:a)应在海平面1000m以下;b)环境温度在5~40℃℃;c)环境温度在40℃时,湿度不能大于50%;d)安装环境:尽可能处于无酸、无腐蚀、无油雾第4页共42页第3页共42页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共42页无降尘的环境;e)安装位置:避免阳光直射或过度震动。(2)主电源要求:a)电压:AC380Vb)电压波动:最大±10%c)电源频率:50HZd)机床应单独接保护地(3)电气柜、操作面板安装要求:a)确保水、油等不会溅到电器箱b)电器箱、操作面板不能受到大的振动或冲击c)电气箱允许的环境温度:0~40℃℃d)电气箱允许的环境湿度:<75%(无凝结)e)电气箱允许的最高海拔高度:1000m2、通电前注意事项(1)确认机床的各部位没有放置其他物件;(2)确认电器柜门及系统箱后盖已关闭;(3)确认各操作按钮动作自如;(4)确认气压为6~7kg/cm2(0.6~0.7Mpa);(5)确认在机床运动部件附近无人;(6)通电顺序:首先合上机床外部电源开关,然后合上电器柜电源主开关(断电时顺序相反)。第5页共42页第4页共42页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第5页共42页3、操作注意事项(1)通电后按说明书中规定的日常检查和维护项目完成相应工作;(2)加工过程中,严禁触摸或接近机床运动部件;(3)湿手严禁触摸任何开关或按钮;(4)使用面板上的开关或按钮前,应确认操作意图及按键位置,防止误操作;(5)应经常查看导轨等运动部件的润滑情况。4、结束工作时注意事项(1)工作结束后,清理机床周围的环境;(2)将切割机停在合适的位置;(3)离开前关掉电源;(4)关闭电源时,首先把操作面板按钮,旋钮恢复到停止位置,然后再断开总电源开关。5、检修过程中的注意事项只有经过培训的专业人员,才允许进行维修机床或更换元件的工作!为防止意外事故的发生,或对机床造成损坏,在检修时必须遵守以下一些原则:(1)出现故障时,断开电源开关,使机床停止工作;(2)当机床不能正常工作时查询有关手册及使用第6页共42页第5页共42页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第6页共42页说明书,确定应采取的正确措施;(3)如两人或...
