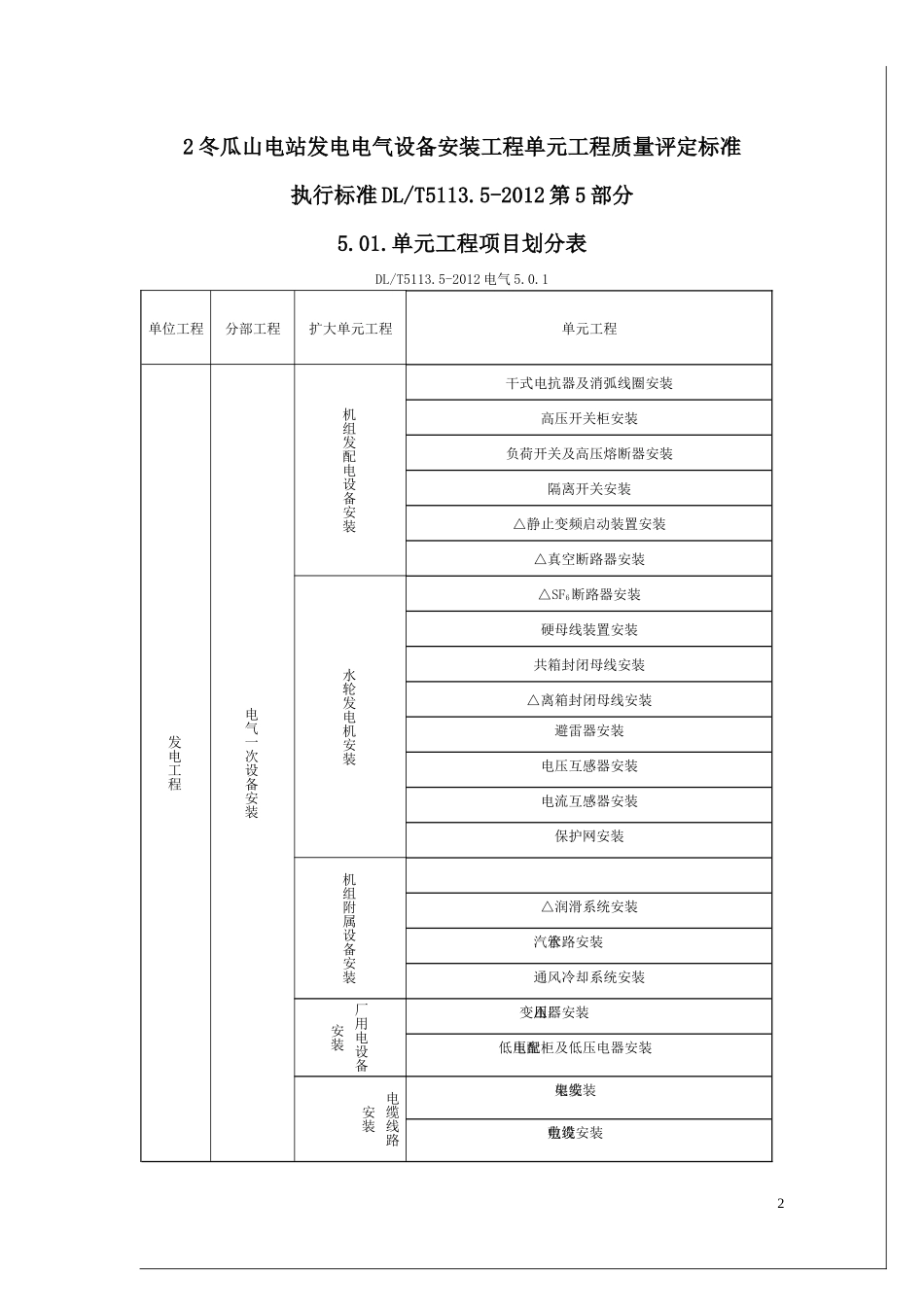

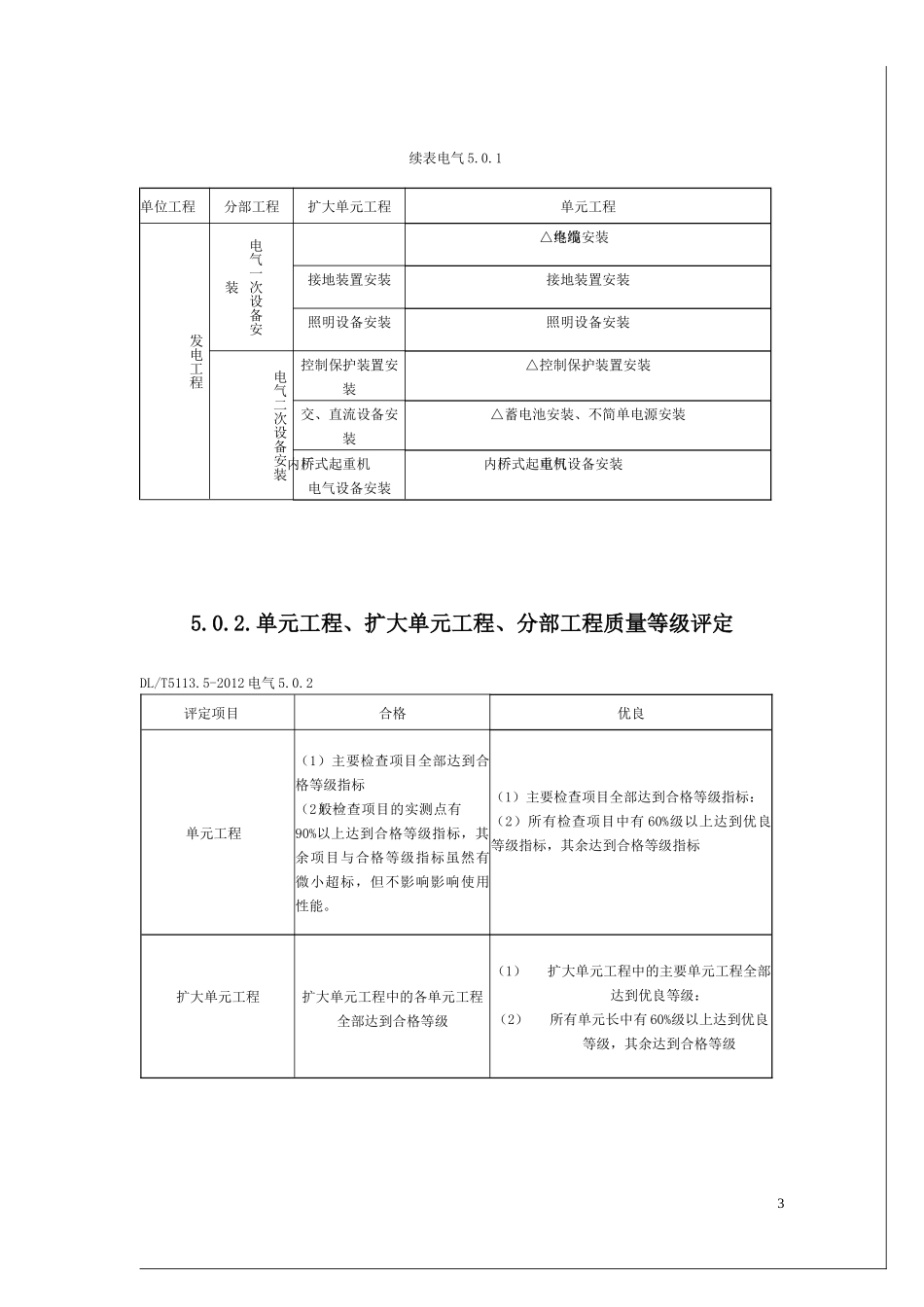

12冬瓜山电站发电电气设备安装工程单元工程质量评定标准执行标准DL/T5113.5-2012第5部分5.01.单元工程项目划分表DL/T5113.5-2012电气5.0.1单位工程分部工程扩大单元工程单元工程发电工程电气一次设备安装机组发配电设备安装干式电抗器及消弧线圈安装高压开关柜安装负荷开关及高压熔断器安装隔离开关安装△静止变频启动装置安装△真空断路器安装水轮发电机安装△SF6断路器安装硬母线装置安装共箱封闭母线安装△离箱封闭母线安装避雷器安装电压互感器安装电流互感器安装保护网安装机组附属设备安装△润滑系统安装水汽管路安装通风冷却系统安装厂用电设备安装△厂用变压器安装低压配电盘柜及低压电器安装电缆线路安装电缆架安装电缆敷设安装2续表电气5.0.1单位工程分部工程扩大单元工程单元工程发电工程电气一次设备安装△电缆终端安装接地装置安装接地装置安装照明设备安装照明设备安装电气二次设备安装控制保护装置安装△控制保护装置安装交、直流设备安装△蓄电池安装、不简单电源安装厂内桥式起重机电气设备安装厂内桥式起重机电气设备安装5.0.2.单元工程、扩大单元工程、分部工程质量等级评定DL/T5113.5-2012电气5.0.2评定项目合格优良单元工程（1）主要检查项目全部达到合格等级指标（2）一般检查项目的实测点有90%以上达到合格等级指标，其余项目与合格等级指标虽然有微小超标，但不影响影响使用性能。（1）主要检查项目全部达到合格等级指标：（2）所有检查项目中有60%级以上达到优良等级指标，其余达到合格等级指标扩大单元工程扩大单元工程中的各单元工程全部达到合格等级（1）扩大单元工程中的主要单元工程全部达到优良等级：（2）所有单元长中有60%级以上达到优良等级，其余达到合格等级3分部工程分部工程中的各单元工程全部达到合格等级（1）分部工程中的主要单元工程全部达到优良等级（2）所有单元工程中有60%及以上达到优良等级，其余达到合格等级5.03冬瓜山电站干式电抗器及消弧线圈安装工程质量评定标准DL/T5113.5-2012表5.03单位工程名称单元工程量分部工程名称施工单位单元工程名称、部位检验日期年月日项次检查项目评定等级实测值(mm)结论合格优良1外观检查混凝土电抗器支柱应无裂纹混凝土电抗器支柱完整、无裂纹，外表光滑△线圈损伤处经包扎处理，不影响运行△线圈无变形，绝缘无损伤，且线圈与支架螺栓间绝缘电阻符合要求各部位连接螺栓紧固2安装安装位置符合规定安装标号正确，垂直安装时，各相中心应一致三相叠装时线圈绕向，中间一相线圈绕向与上、下两相方向相反；二元件重叠时，重叠的两元件绕向相反，并列的一相与重叠的上面一相方向相同；水平排列时，三相绕向相同支柱绝缘子应固定牢靠3△接地电抗器底层所以的支柱绝缘子均应可靠接地电抗器支柱绝缘子构件不应构成金属闭合环路消弧线圈接地应符合设计规定，接地应连接牢固4试验各相或各抽头间直流电阻应符合制造厂要求测量消弧线圈应测量铁芯与各紧固件的绝缘电阻△交流耐压试验过程中应无异常交流耐压能通过交流耐压一次通过4测量绕组连同套管的绝缘电阻符合要求检验结果共检验项，合格项，其中优良项，优良率％评定意见单元工程质量等级5测量人施工单位建监设理单位5.04冬瓜山电站高压开关柜安装工程质量评定标准DL/T5113.5-2012表5.04单位工程名称单元工程量分部工程名称施工单位单元工程名称、部位检验日期年月日项次检查项目评定等级实测值(mm)结论合格优良1基础埋设不直度允许偏差＜1mm/m,全长＜5mm＜1mm/m,全长＜4mm水平允许偏差＜1mm/m,全长＜5mm＜1mm/m,全长＜4mm安装后其顶部一般宜高出永久地面10mm，或按设计要求，接地可靠2开关柜本体安装垂直允许偏差mm/m＜1.5＜1.5相邻柜面边允许偏差mm＜1＜1成列柜面边允许偏差mm＜5＜46续表5.04项次检查项目评定等级实测值(mm)结论合格优良2开关柜本体安装柜间间隙允许偏差mm＜5＜5柜体固定牢固，柜间连接紧密母线连接接触面符合要求，母线之间连接应紧密；母线对地及相间距离符合规范要求绝缘母线和断路器的外绝缘完整（如有）隔板完整牢固，门锁灵活，齐全3△不随开关柜整体发运的柜内设备安装符合产品技术说明书的要求4△接地固定牢固，接触良好，...
