DDSF866单相电子式复费率电能表使用说明VIP专享VIP免费

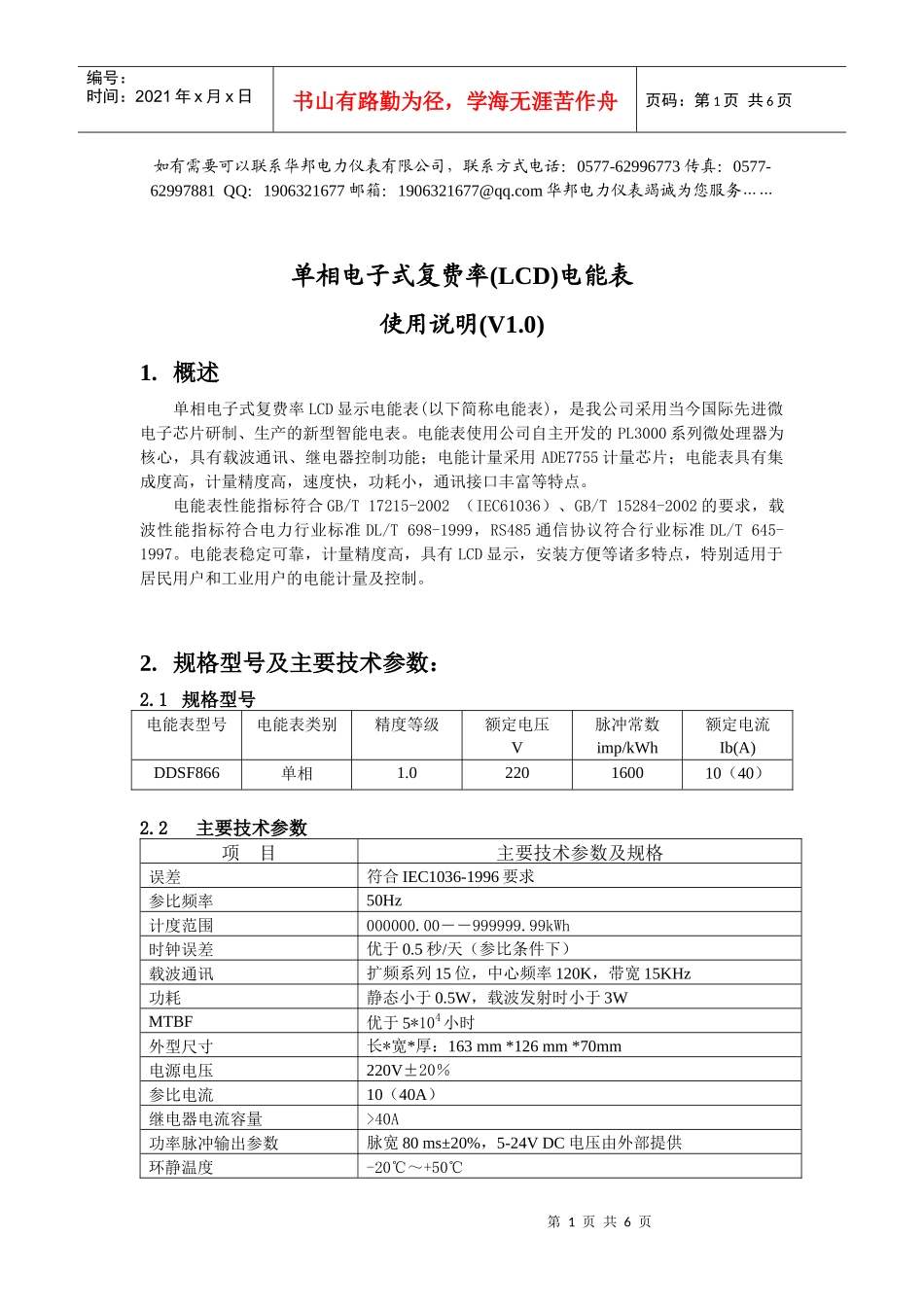

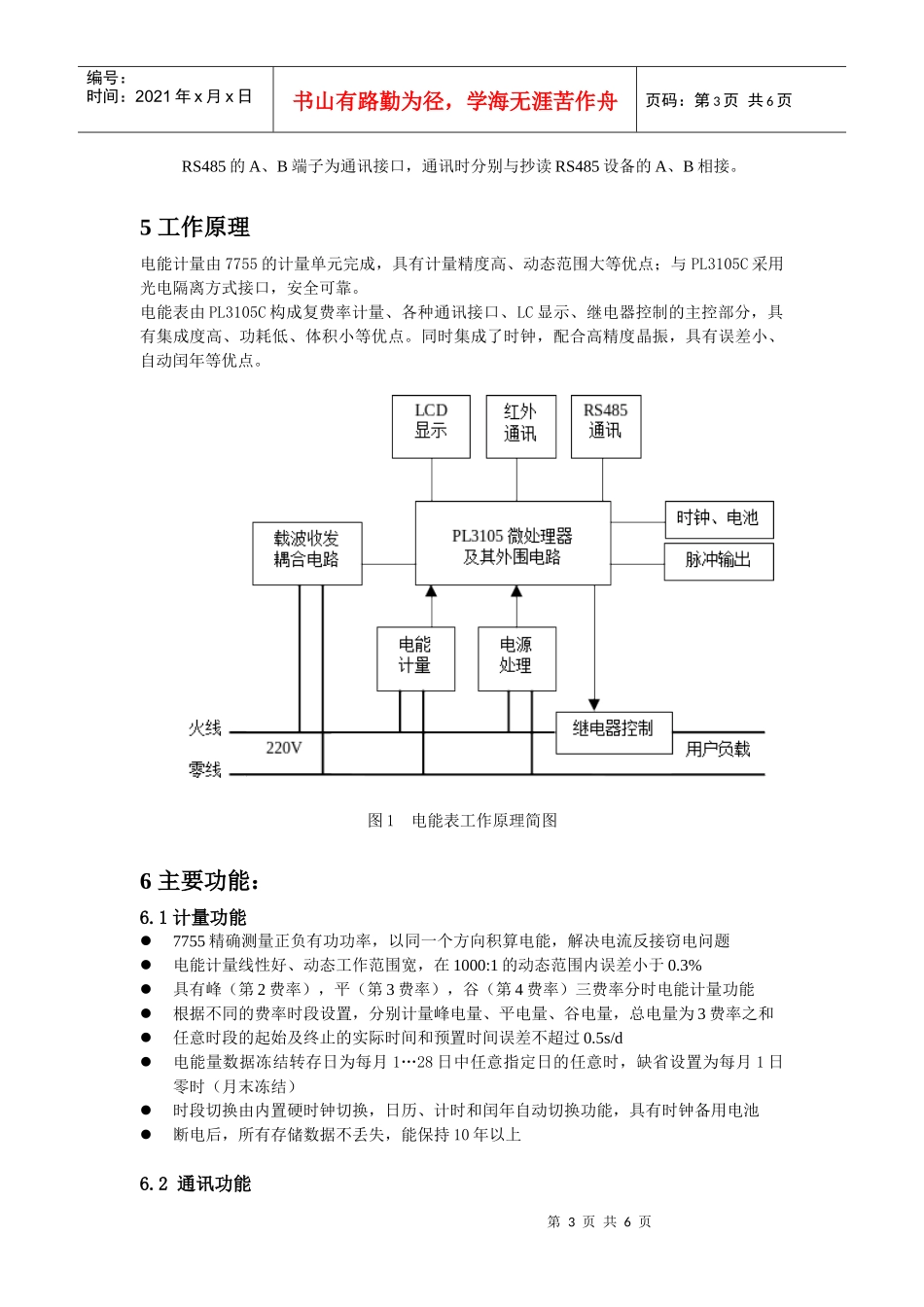

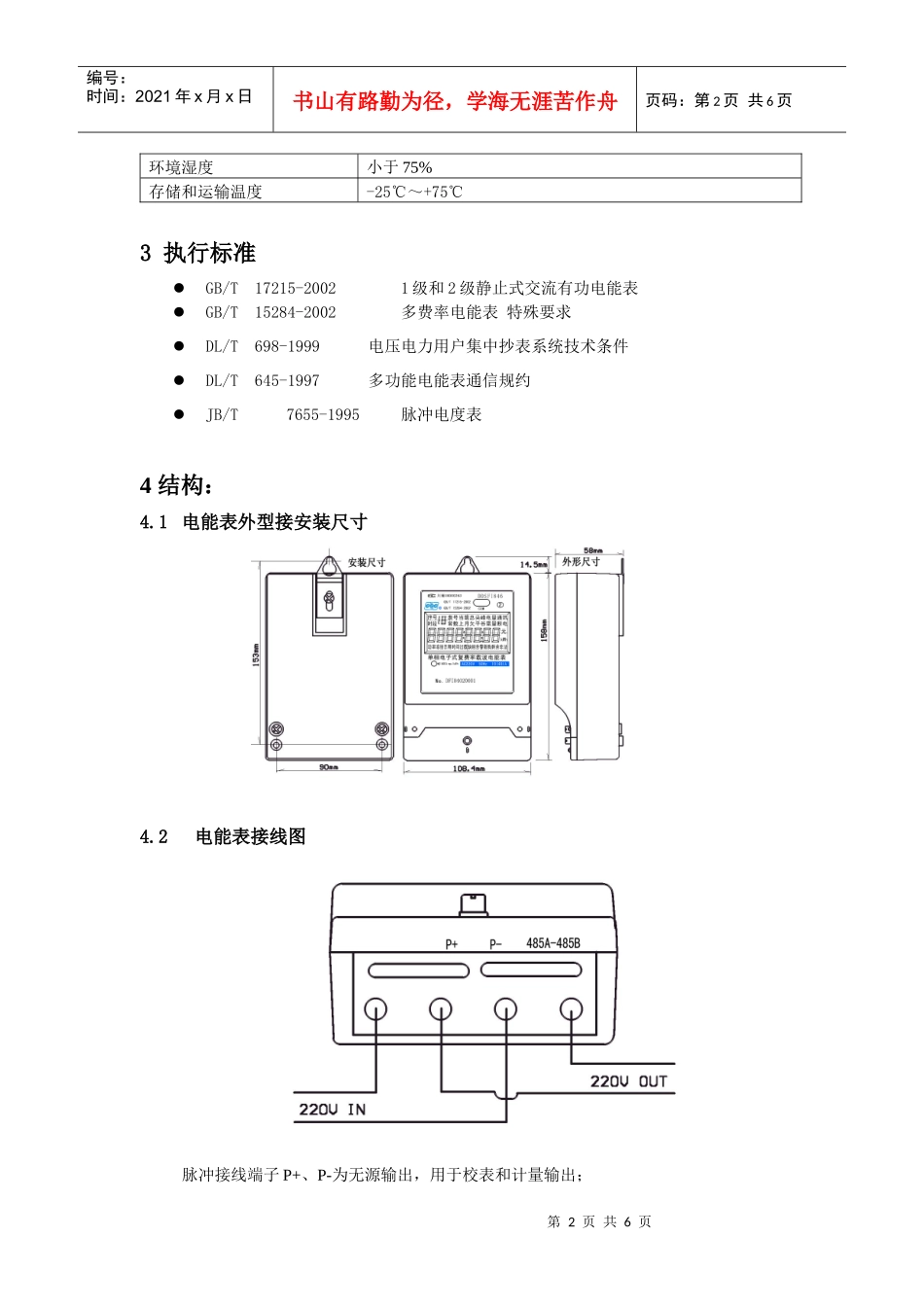

第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共6页如有需要可以联系华邦电力仪表有限公司，联系方式电话：0577-62996773传真：0577-62997881QQ：1906321677邮箱：1906321677@qq.com华邦电力仪表竭诚为您服务……单相电子式复费率(LCD)电能表使用说明(V1.0)1.概述单相电子式复费率LCD显示电能表(以下简称电能表)，是我公司采用当今国际先进微电子芯片研制、生产的新型智能电表。电能表使用公司自主开发的PL3000系列微处理器为核心，具有载波通讯、继电器控制功能；电能计量采用ADE7755计量芯片；电能表具有集成度高，计量精度高，速度快，功耗小，通讯接口丰富等特点。电能表性能指标符合GB/T17215-2002（IEC61036）、GB/T15284-2002的要求，载波性能指标符合电力行业标准DL/T698-1999，RS485通信协议符合行业标准DL/T645-1997。电能表稳定可靠，计量精度高，具有LCD显示，安装方便等诸多特点，特别适用于居民用户和工业用户的电能计量及控制。2.规格型号及主要技术参数：2.1规格型号电能表型号电能表类别精度等级额定电压V脉冲常数imp/kWh额定电流Ib(A)DDSF866单相1.0220160010（40）2.2主要技术参数项目主要技术参数及规格误差符合IEC1036-1996要求参比频率50Hz计度范围000000.00－－999999.99kWh时钟误差优于0.5秒/天（参比条件下）载波通讯扩频系列15位，中心频率120K，带宽15KHz功耗静态小于0.5W，载波发射时小于3WMTBF优于5*104小时外型尺寸长*宽*厚：163mm*126mm*70mm电源电压220V±20％参比电流10（40A）继电器电流容量>40A功率脉冲输出参数脉宽80ms±20%，5-24VDC电压由外部提供环静温度-20℃～+50℃第2页共6页第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共6页环境湿度小于75%存储和运输温度-25℃～+75℃3执行标准GB/T17215-20021级和2级静止式交流有功电能表GB/T15284-2002多费率电能表特殊要求DL/T698-1999电压电力用户集中抄表系统技术条件DL/T645-1997多功能电能表通信规约JB/T7655-1995脉冲电度表4结构：4.1电能表外型接安装尺寸4.2电能表接线图脉冲接线端子P+、P-为无源输出，用于校表和计量输出；第3页共6页第2页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共6页RS485的A、B端子为通讯接口，通讯时分别与抄读RS485设备的A、B相接。5工作原理电能计量由7755的计量单元完成，具有计量精度高、动态范围大等优点；与PL3105C采用光电隔离方式接口，安全可靠。电能表由PL3105C构成复费率计量、各种通讯接口、LC显示、继电器控制的主控部分，具有集成度高、功耗低、体积小等优点。同时集成了时钟，配合高精度晶振，具有误差小、自动闰年等优点。图1电能表工作原理简图6主要功能：6.1计量功能7755精确测量正负有功功率，以同一个方向积算电能，解决电流反接窃电问题电能计量线性好、动态工作范围宽，在1000:1的动态范围内误差小于0.3%具有峰（第2费率），平（第3费率），谷（第4费率）三费率分时电能计量功能根据不同的费率时段设置，分别计量峰电量、平电量、谷电量，总电量为3费率之和任意时段的起始及终止的实际时间和预置时间误差不超过0.5s/d电能量数据冻结转存日为每月1…28日中任意指定日的任意时，缺省设置为每月1日零时（月末冻结）时段切换由内置硬时钟切换，日历、计时和闰年自动切换功能，具有时钟备用电池断电后，所有存储数据不丢失，能保持10年以上6.2通讯功能第4页共6页第3页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共6页6.2.1远红外通信接口（可选，根据用户定制）用于电能表参数设置及抄读标准红外通信接口，可与国内市场上通用的手持式终端进行通信适用环境：避免强光（日光或荧光）直接照射远红外接收器的接收窗口红外线波长：900…1000nm通信波特率：1200bps通信距离：≥3m通信角度：≥±15°通信规约：DL/T645-19976.2.2RS485通信接口（可选）用于电能表参数设置及抄读具有防静电及瞬间过电压、过电流抑制功能通信波特率：1200bps通信距离：1200m（每两个接点...
