化工原理__苯-氯苯课程设计(1)VIP免费

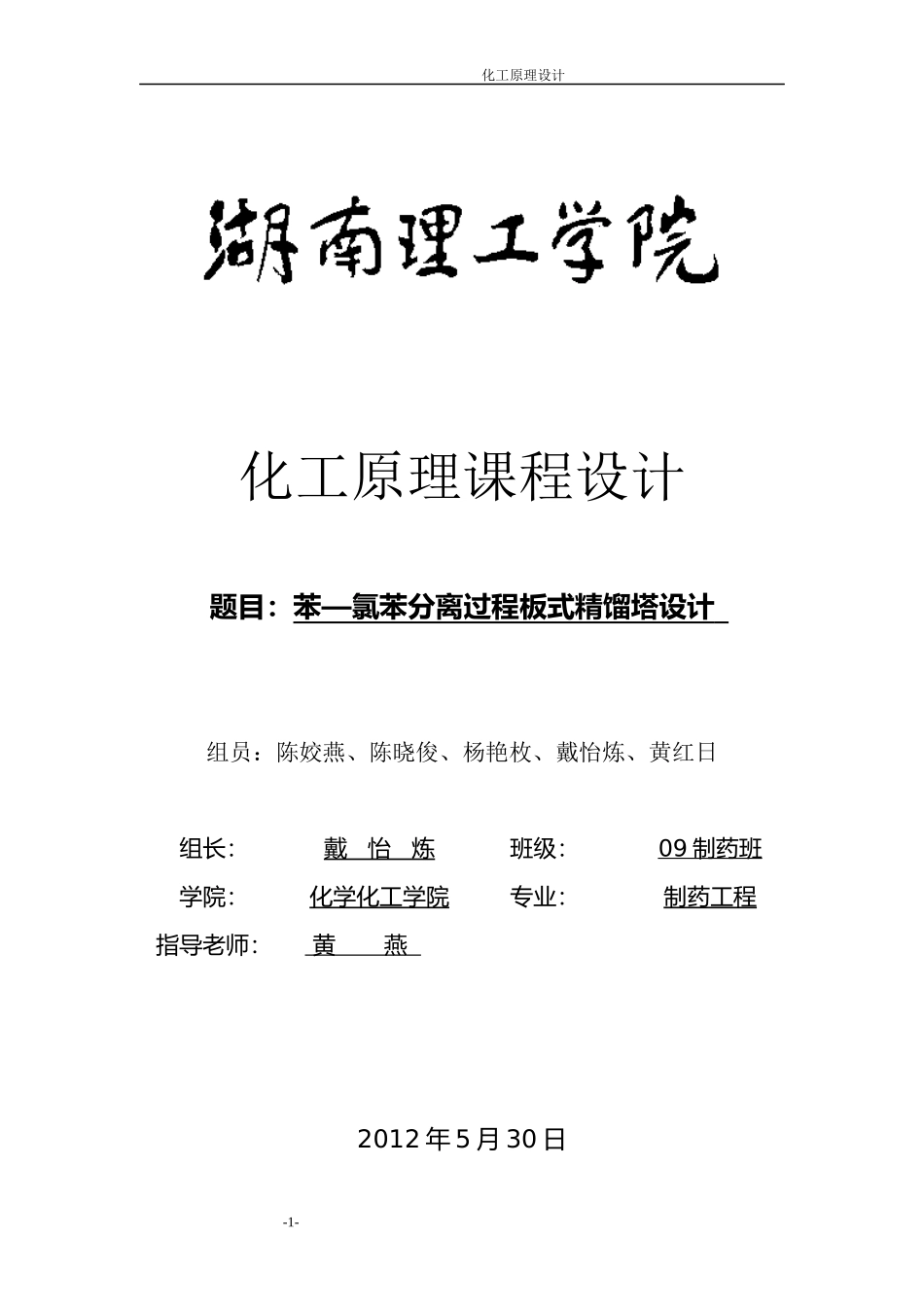

化工原理__苯-氯苯课程设计(1)_第1页
1/40
化工原理__苯-氯苯课程设计(1)_第2页
2/40

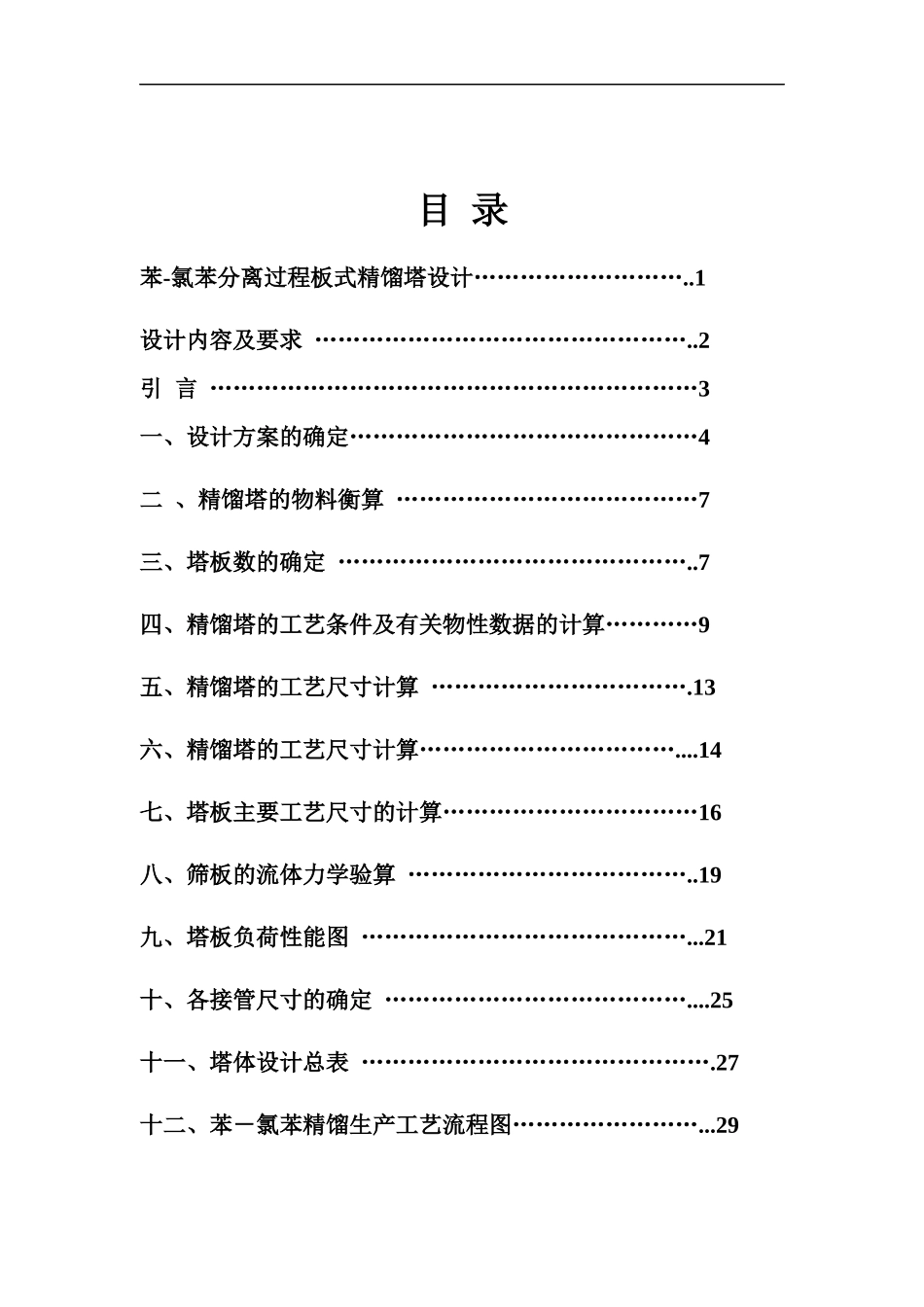

化工原理__苯-氯苯课程设计(1)_第3页
3/40

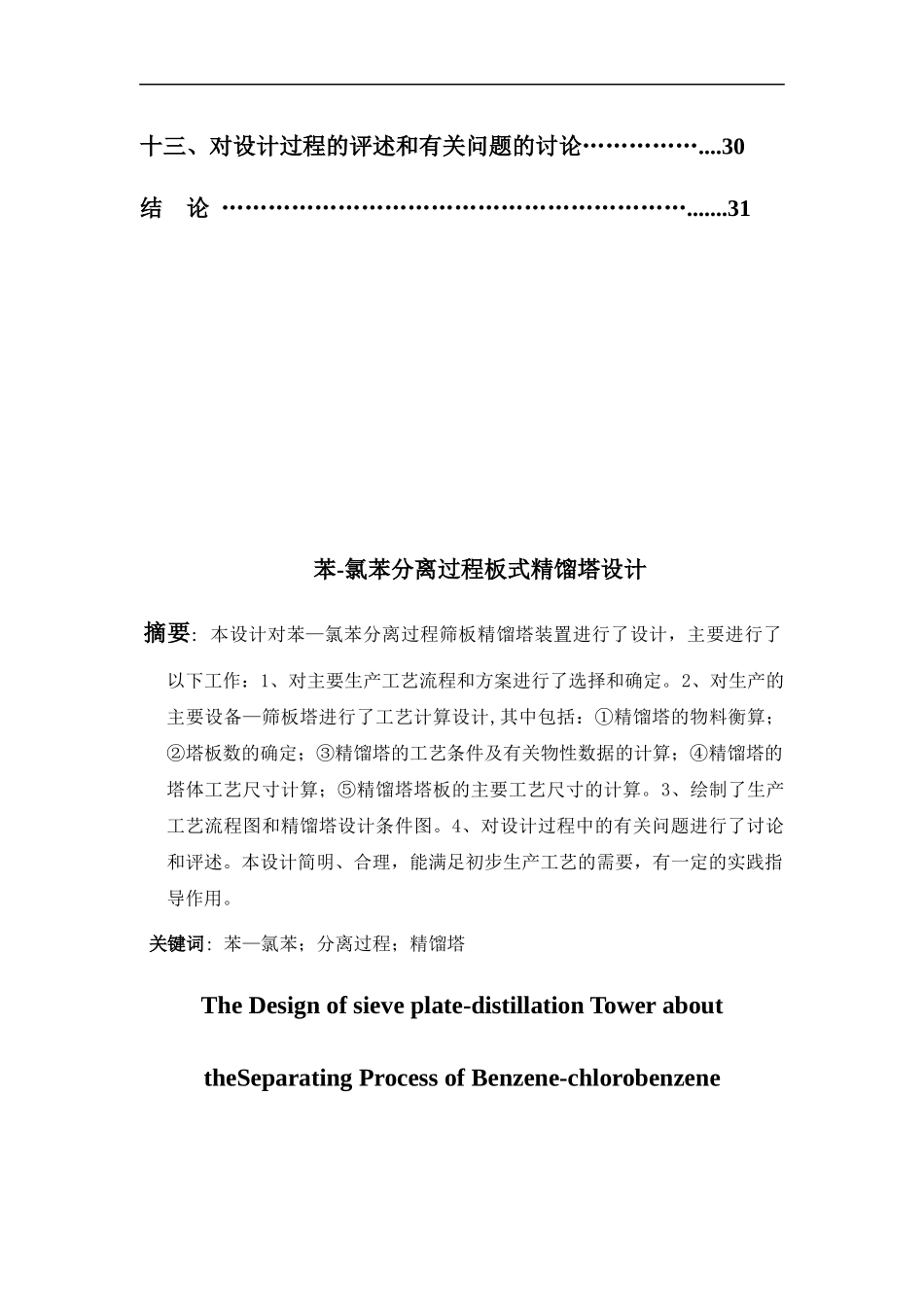

化工原理设计化工原理课程设计题目:苯—氯苯分离过程板式精馏塔设计组员:陈姣燕、陈晓俊、杨艳枚、戴怡炼、黄红日组长:戴怡炼班级:09制药班学院:化学化工学院专业:制药工程指导老师:黄燕2012年5月30日-1-目录苯-氯苯分离过程板式精馏塔设计………………………..1设计内容及要求…………………………………………..2引言………………………………………………………3一、设计方案的确定………………………………………4二、精馏塔的物料衡算…………………………………7三、塔板数的确定………………………………………..7四、精馏塔的工艺条件及有关物性数据的计算…………9五、精馏塔的工艺尺寸计算…………………………….13六、精馏塔的工艺尺寸计算……………………………....14七、塔板主要工艺尺寸的计算……………………………16八、筛板的流体力学验算………………………………..19九、塔板负荷性能图……………………………………...21十、各接管尺寸的确定…………………………………....25十一、塔体设计总表……………………………………….27十二、苯-氯苯精馏生产工艺流程图……………………...29十三、对设计过程的评述和有关问题的讨论……………....30结论…………………………………………………….......31苯-氯苯分离过程板式精馏塔设计摘要:本设计对苯—氯苯分离过程筛板精馏塔装置进行了设计,主要进行了以下工作:1、对主要生产工艺流程和方案进行了选择和确定。2、对生产的主要设备—筛板塔进行了工艺计算设计,其中包括:①精馏塔的物料衡算;②塔板数的确定;③精馏塔的工艺条件及有关物性数据的计算;④精馏塔的塔体工艺尺寸计算;⑤精馏塔塔板的主要工艺尺寸的计算。3、绘制了生产工艺流程图和精馏塔设计条件图。4、对设计过程中的有关问题进行了讨论和评述。本设计简明、合理,能满足初步生产工艺的需要,有一定的实践指导作用。关键词:苯—氯苯;分离过程;精馏塔TheDesignofsieveplate-distillationTowerabouttheSeparatingProcessofBenzene-chlorobenzeneAbstract:AsuitofequipmentofsievedistillationcolumndeviceswhichmakeBenzeneseparatefromchlorobenzenehasbeendesigned.Themainworkcomprising:1.Themainprocessesandprogrammesoftheproductionhavebeenselectedanddetermined.2.Themaincontainerfillertowerhasbeendesigned,includingthe①balancereckonofthesieveplatetower②thenumberofthetowerplankhasbeendeterminated③thecalculationofpropertiesofmatterdate④thesizeoftheDistillationtowerhasbeencomputed⑤Themaintraysizeofthedistillationtower.hasbeenreckoned3.Productioncraftworkflowchartanddesignconditionchartofthedistillationtowerhavebeendrawn.4.Thequestionsofthedesignprocesshavebeendiscussedandreviewed.Thedesignissimpleandreasonable,andcanmeettheneedsoftheinitialproductionprocess,acertainroleinguidingthepractice.第2页共41页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共41页设计内容及要求一、设计任务:设计一座苯-氯苯连续精馏塔,要求年产纯度为99.8%的氯苯9.36万吨,塔顶溜出液中含氯苯不得高于2%,原料液中含氯苯38%(以上均为质量分数)。每年300天,每天24小时连续运行。二、操作条件:(1)塔顶压强4kPa(表压);(2)进料热状况:自选(3)回流比:自选(4)塔底加热蒸汽压力0.5MPa(表压);(5)单板压降≤0.7kPa。三、设计内容(1)精馏塔的物料衡算;(2)塔板数的确定;(3)精馏塔的工艺条件及有关物性数据的计算;(4)精馏塔的塔体工艺尺寸计算;(5)塔板主要工艺尺寸的计算;(6)塔板的流体力学验算;(7)塔板负荷性能图;(8)精馏塔接管尺寸的计算;(9)电脑绘制生产工艺流程图;(10)手工绘制精馏塔设计条件图;(11)对设计过程的评述和有关问题的讨论。四、设计要求(1)设计计算说明书撰写规范、严谨,条理清晰;(2)数据可靠,论证合理,有设计价值;(3)图纸绘制应符合化工制图的标准。第3页共41页第2页共41页编号:时间:2...
