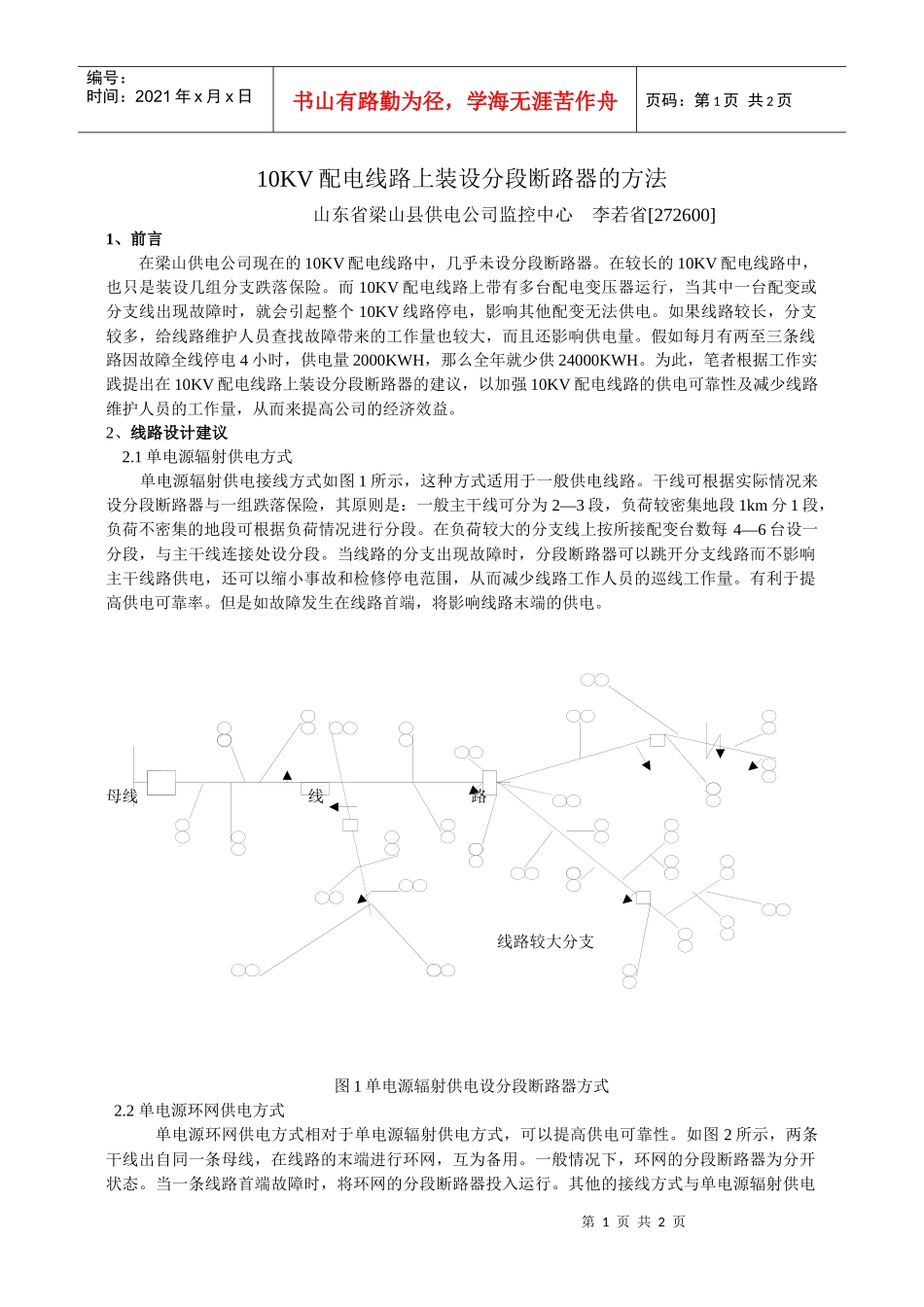

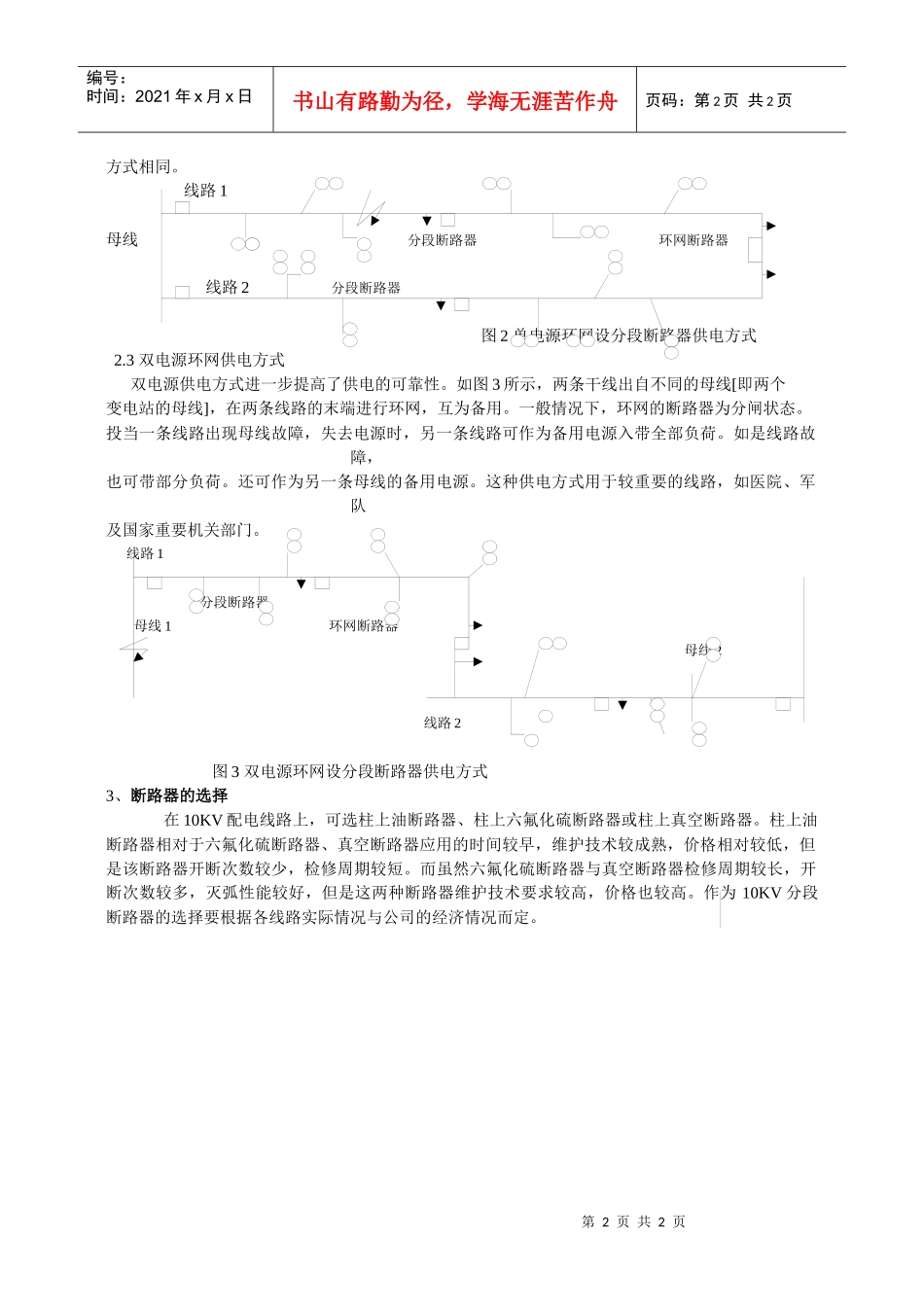

第1页共2页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共2页10KV配电线路上装设分段断路器的方法山东省梁山县供电公司监控中心李若省[272600]1、前言在梁山供电公司现在的10KV配电线路中，几乎未设分段断路器。在较长的10KV配电线路中，也只是装设几组分支跌落保险。而10KV配电线路上带有多台配电变压器运行，当其中一台配变或分支线出现故障时，就会引起整个10KV线路停电，影响其他配变无法供电。如果线路较长，分支较多，给线路维护人员查找故障带来的工作量也较大，而且还影响供电量。假如每月有两至三条线路因故障全线停电4小时，供电量2000KWH，那么全年就少供24000KWH。为此，笔者根据工作实践提出在10KV配电线路上装设分段断路器的建议，以加强10KV配电线路的供电可靠性及减少线路维护人员的工作量，从而来提高公司的经济效益。2、线路设计建议2.1单电源辐射供电方式单电源辐射供电接线方式如图1所示，这种方式适用于一般供电线路。干线可根据实际情况来设分段断路器与一组跌落保险，其原则是：一般主干线可分为2—3段，负荷较密集地段1km分1段，负荷不密集的地段可根据负荷情况进行分段。在负荷较大的分支线上按所接配变台数每4—6台设一分段，与主干线连接处设分段。当线路的分支出现故障时，分段断路器可以跳开分支线路而不影响主干线路供电，还可以缩小事故和检修停电范围，从而减少线路工作人员的巡线工作量。有利于提高供电可靠率。但是如故障发生在线路首端，将影响线路末端的供电。母线线路线路较大分支图1单电源辐射供电设分段断路器方式2.2单电源环网供电方式单电源环网供电方式相对于单电源辐射供电方式，可以提高供电可靠性。如图2所示，两条干线出自同一条母线，在线路的末端进行环网，互为备用。一般情况下，环网的分段断路器为分开状态。当一条线路首端故障时，将环网的分段断路器投入运行。其他的接线方式与单电源辐射供电第2页共2页第1页共2页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共2页方式相同。线路1母线分段断路器环网断路器线路2分段断路器图2单电源环网设分段断路器供电方式2.3双电源环网供电方式双电源供电方式进一步提高了供电的可靠性。如图3所示，两条干线出自不同的母线[即两个变电站的母线]，在两条线路的末端进行环网，互为备用。一般情况下，环网的断路器为分闸状态。投当一条线路出现母线故障，失去电源时，另一条线路可作为备用电源入带全部负荷。如是线路故障，也可带部分负荷。还可作为另一条母线的备用电源。这种供电方式用于较重要的线路，如医院、军队及国家重要机关部门。线路1分段断路器母线1环网断路器母线2线路2图3双电源环网设分段断路器供电方式3、断路器的选择在10KV配电线路上，可选柱上油断路器、柱上六氟化硫断路器或柱上真空断路器。柱上油断路器相对于六氟化硫断路器、真空断路器应用的时间较早，维护技术较成熟，价格相对较低，但是该断路器开断次数较少，检修周期较短。而虽然六氟化硫断路器与真空断路器检修周期较长，开断次数较多，灭弧性能较好，但是这两种断路器维护技术要求较高，价格也较高。作为10KV分段断路器的选择要根据各线路实际情况与公司的经济情况而定。
