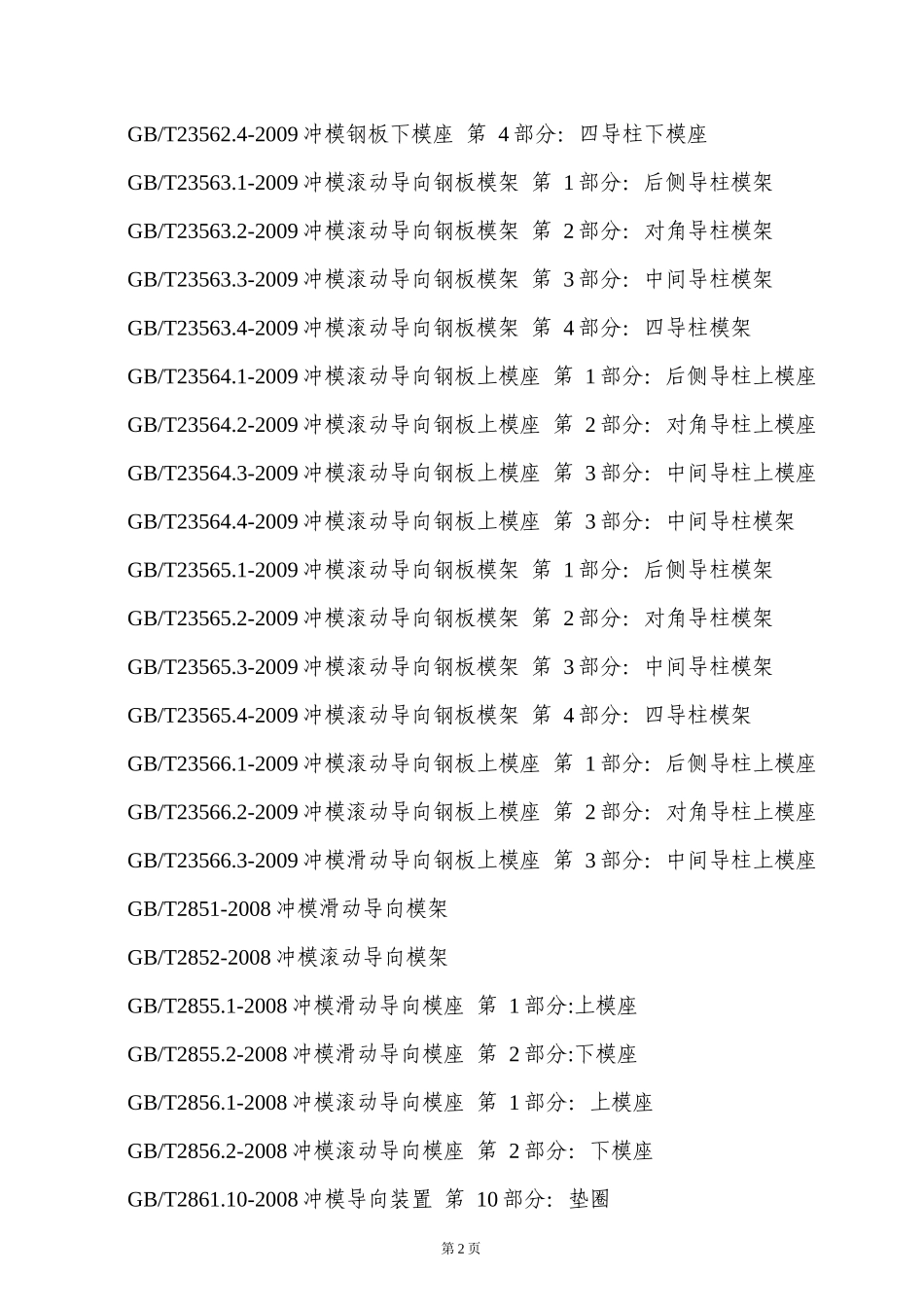

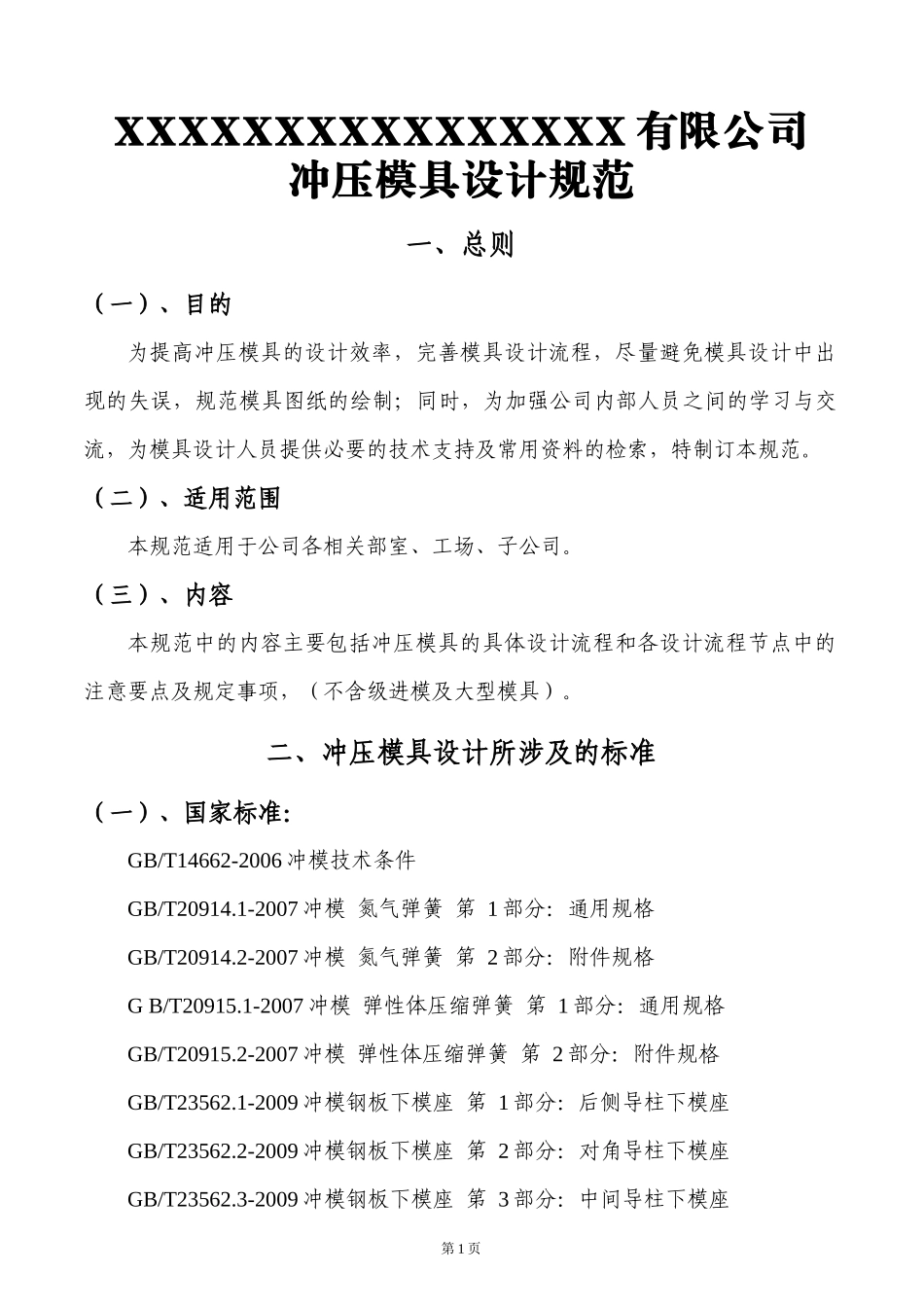

XXXXXXXXXXXXXXXX有限公司冲压模具设计规范一、总则（一）、目的为提高冲压模具的设计效率，完善模具设计流程，尽量避免模具设计中出现的失误，规范模具图纸的绘制；同时，为加强公司内部人员之间的学习与交流，为模具设计人员提供必要的技术支持及常用资料的检索，特制订本规范。（二）、适用范围本规范适用于公司各相关部室、工场、子公司。（三）、内容本规范中的内容主要包括冲压模具的具体设计流程和各设计流程节点中的注意要点及规定事项，（不含级进模及大型模具）。二、冲压模具设计所涉及的标准（一）、国家标准：GB/T14662-2006冲模技术条件GB/T20914.1-2007冲模氮气弹簧第1部分：通用规格GB/T20914.2-2007冲模氮气弹簧第2部分：附件规格GB/T20915.1-2007冲模弹性体压缩弹簧第1部分：通用规格GB/T20915.2-2007冲模弹性体压缩弹簧第2部分：附件规格GB/T23562.1-2009冲模钢板下模座第1部分：后侧导柱下模座GB/T23562.2-2009冲模钢板下模座第2部分：对角导柱下模座GB/T23562.3-2009冲模钢板下模座第3部分：中间导柱下模座第1页GB/T23562.4-2009冲模钢板下模座第4部分：四导柱下模座GB/T23563.1-2009冲模滚动导向钢板模架第1部分：后侧导柱模架GB/T23563.2-2009冲模滚动导向钢板模架第2部分：对角导柱模架GB/T23563.3-2009冲模滚动导向钢板模架第3部分：中间导柱模架GB/T23563.4-2009冲模滚动导向钢板模架第4部分：四导柱模架GB/T23564.1-2009冲模滚动导向钢板上模座第1部分：后侧导柱上模座GB/T23564.2-2009冲模滚动导向钢板上模座第2部分：对角导柱上模座GB/T23564.3-2009冲模滚动导向钢板上模座第3部分：中间导柱上模座GB/T23564.4-2009冲模滚动导向钢板上模座第3部分：中间导柱模架GB/T23565.1-2009冲模滚动导向钢板模架第1部分：后侧导柱模架GB/T23565.2-2009冲模滚动导向钢板模架第2部分：对角导柱模架GB/T23565.3-2009冲模滚动导向钢板模架第3部分：中间导柱模架GB/T23565.4-2009冲模滚动导向钢板模架第4部分：四导柱模架GB/T23566.1-2009冲模滚动导向钢板上模座第1部分：后侧导柱上模座GB/T23566.2-2009冲模滚动导向钢板上模座第2部分：对角导柱上模座GB/T23566.3-2009冲模滑动导向钢板上模座第3部分：中间导柱上模座GB/T2851-2008冲模滑动导向模架GB/T2852-2008冲模滚动导向模架GB/T2855.1-2008冲模滑动导向模座第1部分:上模座GB/T2855.2-2008冲模滑动导向模座第2部分:下模座GB/T2856.1-2008冲模滚动导向模座第1部分：上模座GB/T2856.2-2008冲模滚动导向模座第2部分：下模座GB/T2861.10-2008冲模导向装置第10部分：垫圈第2页GB/T2861.11-2008冲模导向装置第11部分：压板GB/T2861.1-2008冲模导向装置第1部分：滑动导向导柱GB/T2861.2-2008冲模导向装置第2部分：滚动导向导柱GB/T2861.3-2008冲模导向装置第3部分：滑动导向导套GB/T2861.4-2008冲模导向装置第4部分：滚动导向导套GB/T2861.5-2008冲模导向装置第5部分：钢球保持圈GB/T2861.6-2008冲模导向装置第6部分：圆柱螺旋压缩弹簧GB/T2861.7-2008冲模导向装置第7部分：滑动导向可卸导柱GB/T2861.8-2008冲模导向装置第8部分：滚动导向可卸导柱GB/T2861.9-2008冲模导向装置第9部分：衬套GB/T35666.4-2009冲模滑动导向钢板上模座第4部分：四导柱上模座GB/T8845-2006冲模术语GB2863.1-81冷冲模凸、凹模A型圆凸模GB2863.2-81冷冲模凸、凹模B型圆凸模GB2863.3-81冷冲模凸、凹模快换圆凸模GB2863.4-81冷冲模凸、凹模圆凹模GB2863.5-81冷冲模凸、凹模带肩圆凹模GB2858.4-81冷冲模模板圆形凹模板GB2866.1-81冷冲模挡料和弹顶装置始用挡料装置GB2866.2-81冷冲模挡料和弹顶装置弹簧芯柱GB2866.3-81冷冲模挡料和弹顶装置弹簧侧压装置GB2866.4-81冷冲模挡料和弹顶装置侧压簧片GB2866.5-81冷冲模挡料和弹顶装置弹簧弹顶挡料装置第3页GB2866.6-81冷冲模挡料和弹顶装置扭簧弹顶挡料装置GB2866.7-81冷冲模挡料和弹顶装置橡胶弹顶挡料销GB2866.8-81冷冲模挡料和弹顶装置回带式挡料装置GB2866.9-81冷冲模挡料和弹顶装置钢球弹顶装置GB2866.10-81冷冲模挡料和弹顶装置弹簧弹顶装置GB2866.11-81冷冲模挡料和弹顶装置固定挡料销GB2864.1-...
