1000MW电气典型操作票(高压厂用电部分)VIP免费

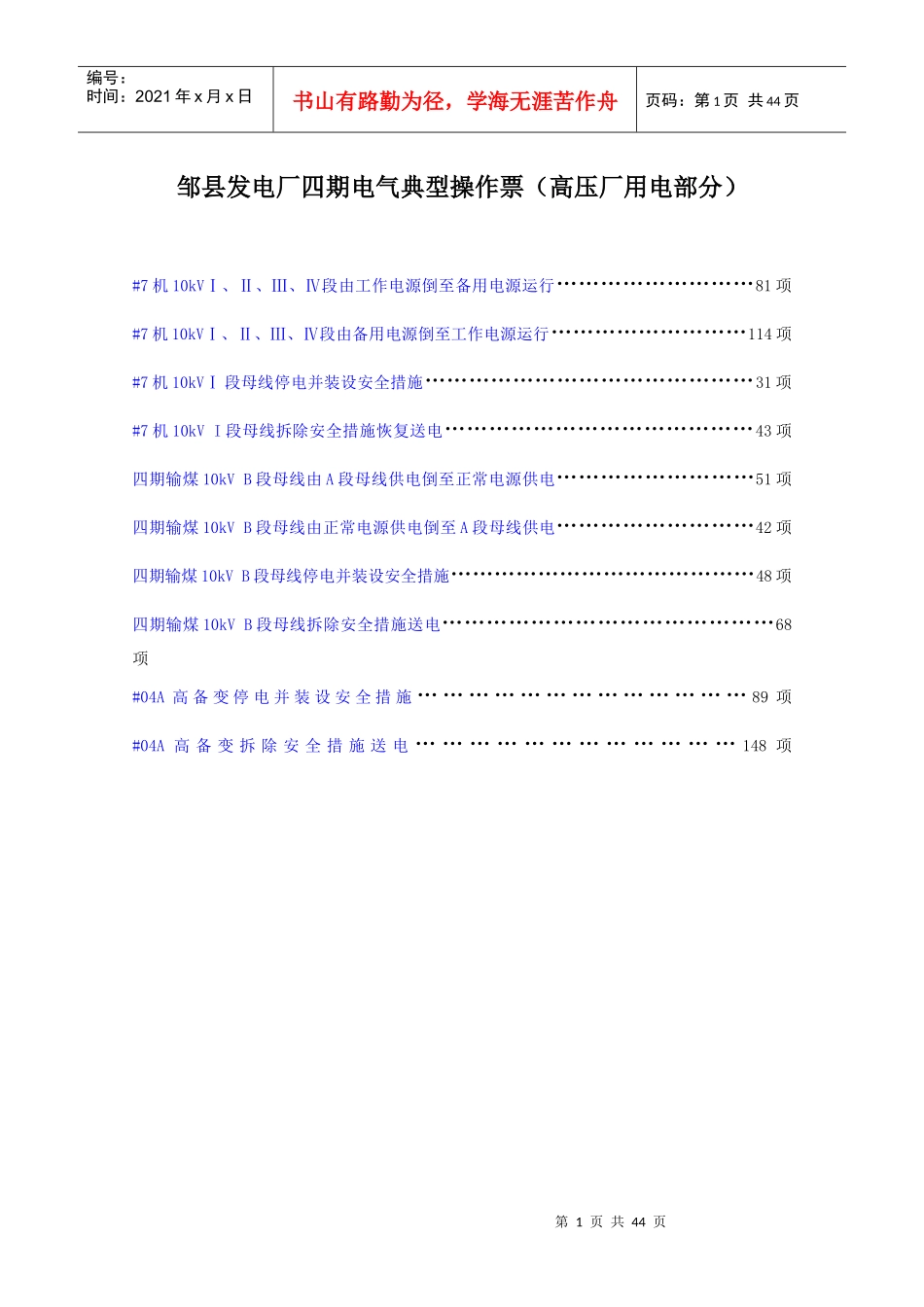

1000MW电气典型操作票(高压厂用电部分)_第1页
1/44

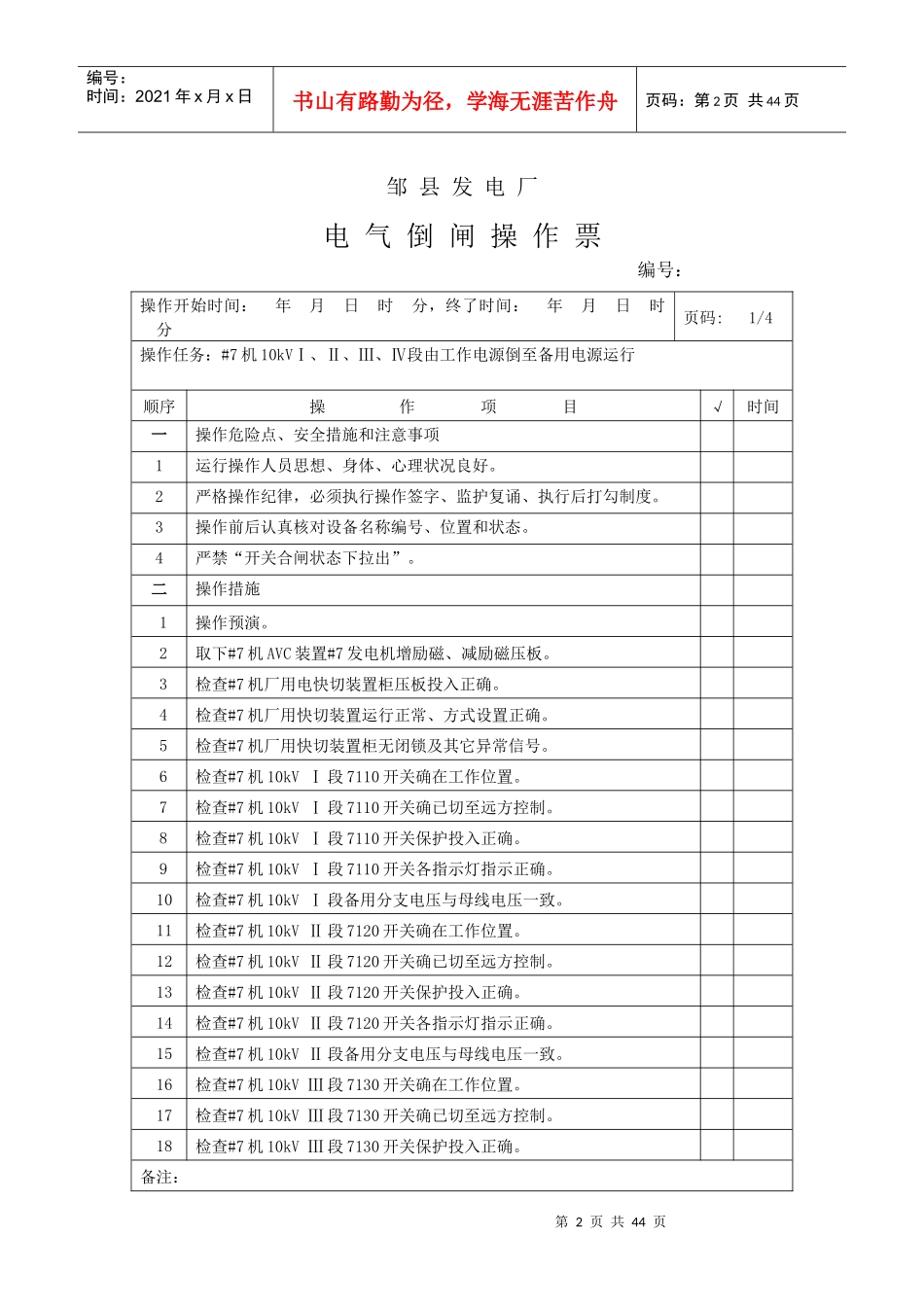

1000MW电气典型操作票(高压厂用电部分)_第2页
2/44

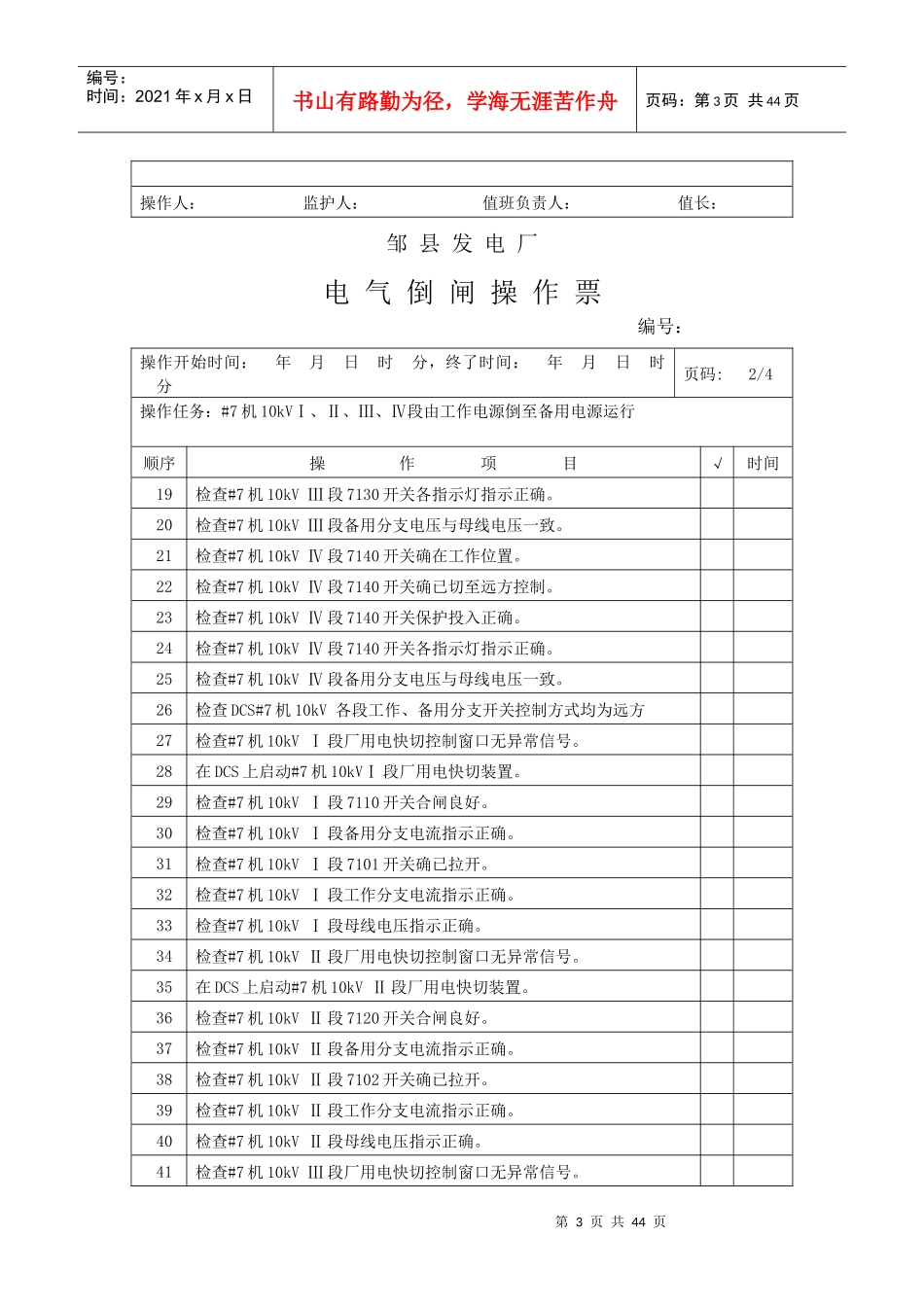

1000MW电气典型操作票(高压厂用电部分)_第3页
3/44
第1页共44页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共44页邹县发电厂四期电气典型操作票(高压厂用电部分)#7机10kVⅠ、Ⅱ、Ⅲ、Ⅳ段由工作电源倒至备用电源运行………………………81项#7机10kVⅠ、Ⅱ、Ⅲ、Ⅳ段由备用电源倒至工作电源运行………………………114项#7机10kVⅠ段母线停电并装设安全措施………………………………………31项#7机10kVI段母线拆除安全措施恢复送电……………………………………43项四期输煤10kVB段母线由A段母线供电倒至正常电源供电………………………51项四期输煤10kVB段母线由正常电源供电倒至A段母线供电………………………42项四期输煤10kVB段母线停电并装设安全措施……………………………………48项四期输煤10kVB段母线拆除安全措施送电………………………………………68项#04A高备变停电并装设安全措施…………………………………89项#04A高备变拆除安全措施送电………………………………148项第2页共44页第1页共44页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共44页邹县发电厂电气倒闸操作票编号:操作开始时间:年月日时分,终了时间:年月日时分页码:1/4操作任务:#7机10kVⅠ、Ⅱ、Ⅲ、Ⅳ段由工作电源倒至备用电源运行顺序操作项目√时间一操作危险点、安全措施和注意事项1运行操作人员思想、身体、心理状况良好。2严格操作纪律,必须执行操作签字、监护复诵、执行后打勾制度。3操作前后认真核对设备名称编号、位置和状态。4严禁“开关合闸状态下拉出”。二操作措施1操作预演。2取下#7机AVC装置#7发电机增励磁、减励磁压板。3检查#7机厂用电快切装置柜压板投入正确。4检查#7机厂用快切装置运行正常、方式设置正确。5检查#7机厂用快切装置柜无闭锁及其它异常信号。6检查#7机10kVⅠ段7110开关确在工作位置。7检查#7机10kVⅠ段7110开关确已切至远方控制。8检查#7机10kVⅠ段7110开关保护投入正确。9检查#7机10kVⅠ段7110开关各指示灯指示正确。10检查#7机10kVⅠ段备用分支电压与母线电压一致。11检查#7机10kVⅡ段7120开关确在工作位置。12检查#7机10kVⅡ段7120开关确已切至远方控制。13检查#7机10kVⅡ段7120开关保护投入正确。14检查#7机10kVⅡ段7120开关各指示灯指示正确。15检查#7机10kVⅡ段备用分支电压与母线电压一致。16检查#7机10kVⅢ段7130开关确在工作位置。17检查#7机10kVⅢ段7130开关确已切至远方控制。18检查#7机10kVⅢ段7130开关保护投入正确。备注:第3页共44页第2页共44页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共44页操作人:监护人:值班负责人:值长:邹县发电厂电气倒闸操作票编号:操作开始时间:年月日时分,终了时间:年月日时分页码:2/4操作任务:#7机10kVⅠ、Ⅱ、Ⅲ、Ⅳ段由工作电源倒至备用电源运行顺序操作项目√时间19检查#7机10kVⅢ段7130开关各指示灯指示正确。20检查#7机10kVⅢ段备用分支电压与母线电压一致。21检查#7机10kVⅣ段7140开关确在工作位置。22检查#7机10kVⅣ段7140开关确已切至远方控制。23检查#7机10kVⅣ段7140开关保护投入正确。24检查#7机10kVⅣ段7140开关各指示灯指示正确。25检查#7机10kVⅣ段备用分支电压与母线电压一致。26检查DCS#7机10kV各段工作、备用分支开关控制方式均为远方27检查#7机10kVⅠ段厂用电快切控制窗口无异常信号。28在DCS上启动#7机10kVⅠ段厂用电快切装置。29检查#7机10kVⅠ段7110开关合闸良好。30检查#7机10kVⅠ段备用分支电流指示正确。31检查#7机10kVⅠ段7101开关确已拉开。32检查#7机10kVⅠ段工作分支电流指示正确。33检查#7机10kVⅠ段母线电压指示正确。34检查#7机10kVⅡ段厂用电快切控制窗口无异常信号。35在DCS上启动#7机10kVⅡ段厂用电快切装置。36检查#7机10kVⅡ段7120开关合闸良好。37检查#7机10kVⅡ段备用分支电流指示正确。38检查#7机10kVⅡ段7102开关确已拉开。39检查#7机10kVⅡ段工作分支电流指示正确。40检查#7机10kVⅡ段母线电压指示正确。41检查#7机10kVⅢ段厂用电快切控制窗口无异常信号。第4页共44页第3页共44页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟...
