WTV-V204(语音芯片介绍VIP免费

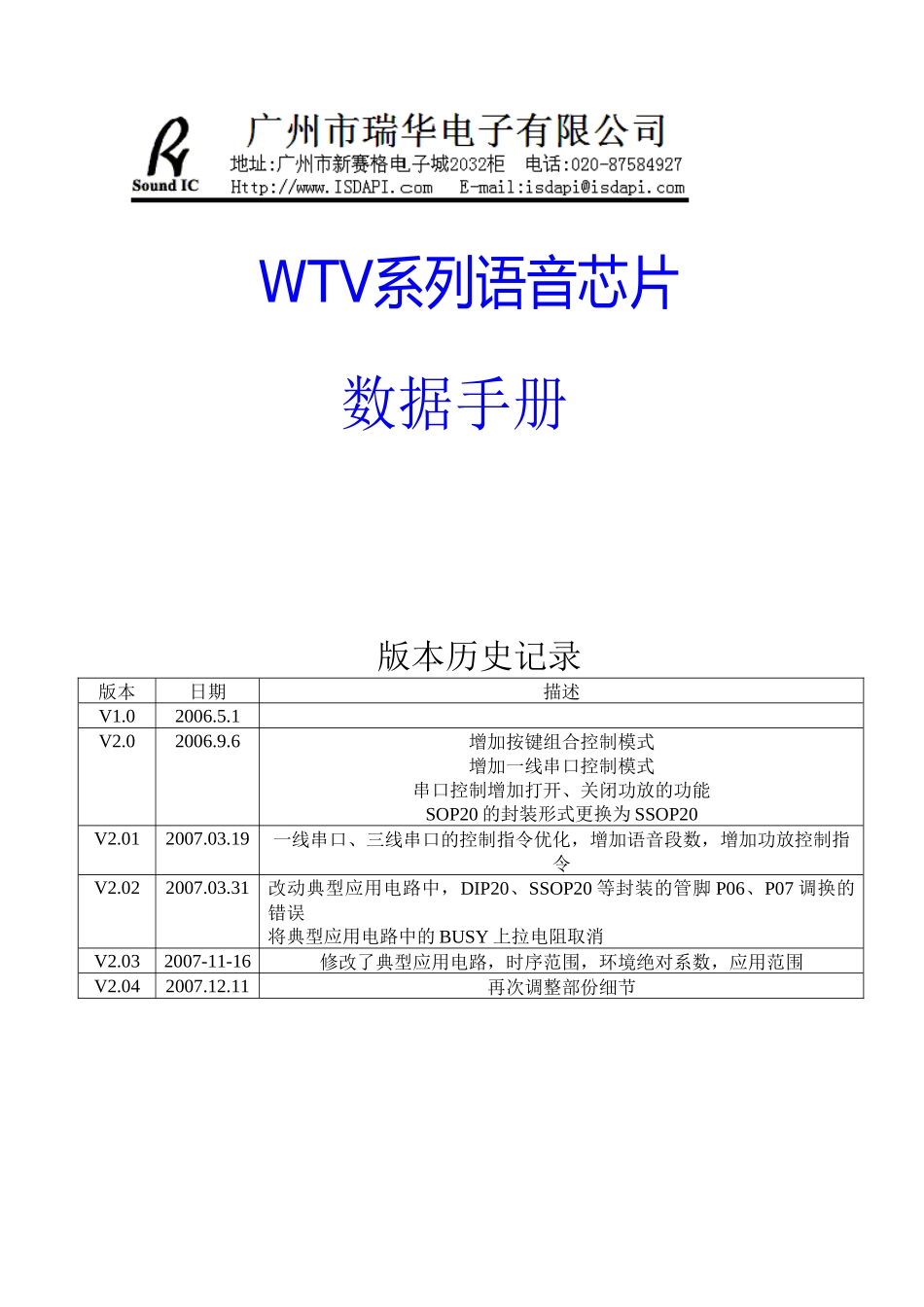

WTV-V204(语音芯片介绍_第1页
1/43

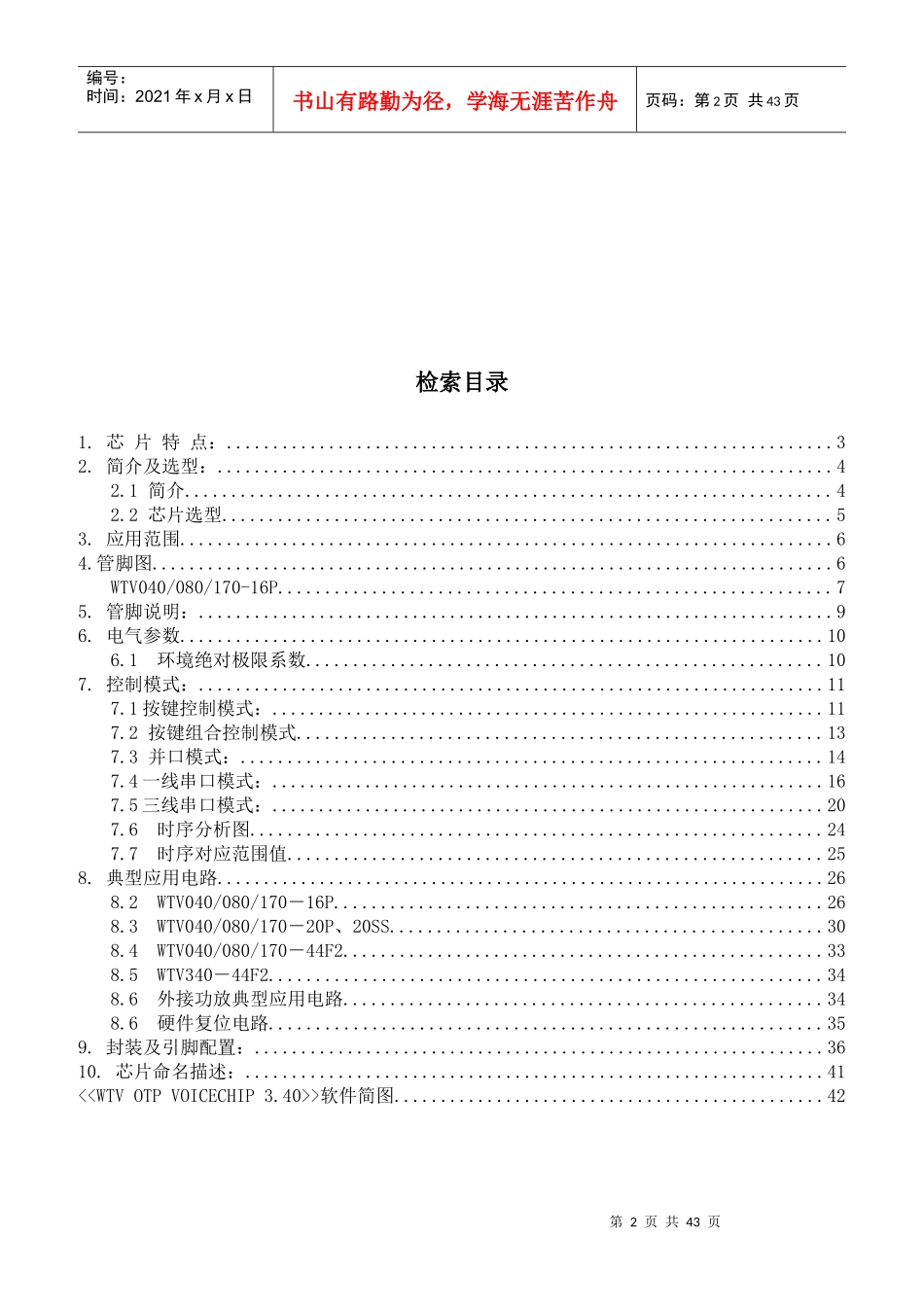

WTV-V204(语音芯片介绍_第2页
2/43
WTV-V204(语音芯片介绍_第3页
3/43
版本历史记录版本日期描述V1.02006.5.1V2.02006.9.6增加按键组合控制模式增加一线串口控制模式串口控制增加打开、关闭功放的功能SOP20的封装形式更换为SSOP20V2.012007.03.19一线串口、三线串口的控制指令优化,增加语音段数,增加功放控制指令V2.022007.03.31改动典型应用电路中,DIP20、SSOP20等封装的管脚P06、P07调换的错误将典型应用电路中的BUSY上拉电阻取消V2.032007-11-16修改了典型应用电路,时序范围,环境绝对系数,应用范围V2.042007.12.11再次调整部份细节第2页共43页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共43页检索目录1.芯片特点:.................................................................32.简介及选型:..................................................................42.1简介.....................................................................42.2芯片选型.................................................................53.应用范围......................................................................64.管脚图.........................................................................6WTV040/080/170-16P...........................................................75.管脚说明:....................................................................96.电气参数.....................................................................106.1环境绝对极限系数.......................................................107.控制模式:...................................................................117.1按键控制模式:...........................................................117.2按键组合控制模式........................................................137.3并口模式:..............................................................147.4一线串口模式:...........................................................167.5三线串口模式:...........................................................207.6时序分析图.............................................................247.7时序对应范围值.........................................................258.典型应用电路.................................................................268.2WTV040/080/170-16P....................................................268.3WTV040/080/170-20P、20SS..............................................308.4WTV040/080/170-44F2...................................................338.5WTV340-44F2...........................................................348.6外接功放典型应用电路...................................................348.6硬件复位电路...........................................................359.封装及引脚配置:.............................................................3610.芯片命名描述:..............................................................41<>软件简图..............................................42第3页共43页第2页共43页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共43页1.芯片特点:可编程的一次性烧录(OTP)语音芯片。6KHZ频率时,语音长度可分别达到40秒、80秒、170秒、340秒。内置16bitsDAC数字/仿真转换器(DAC),内置PSG语音合成器和音质优化算法,音质高。PWM和DAC两种语音输出方式。可任意插入静音,且不占用语音空间。相同的语音可重复调用,且不占用语音空间。多种工作模式:按键控制模式、按键组合控制模式、并口控制模式、串口控制模式等。播放语音时,BUSY脚可根据需要,设定输出高电平或低电平。内置0.5W喇叭直推线路(Direct-Drive),不需要外加器件,音质与音量比传统"Cout+三极管"更佳,且耗电量更...
