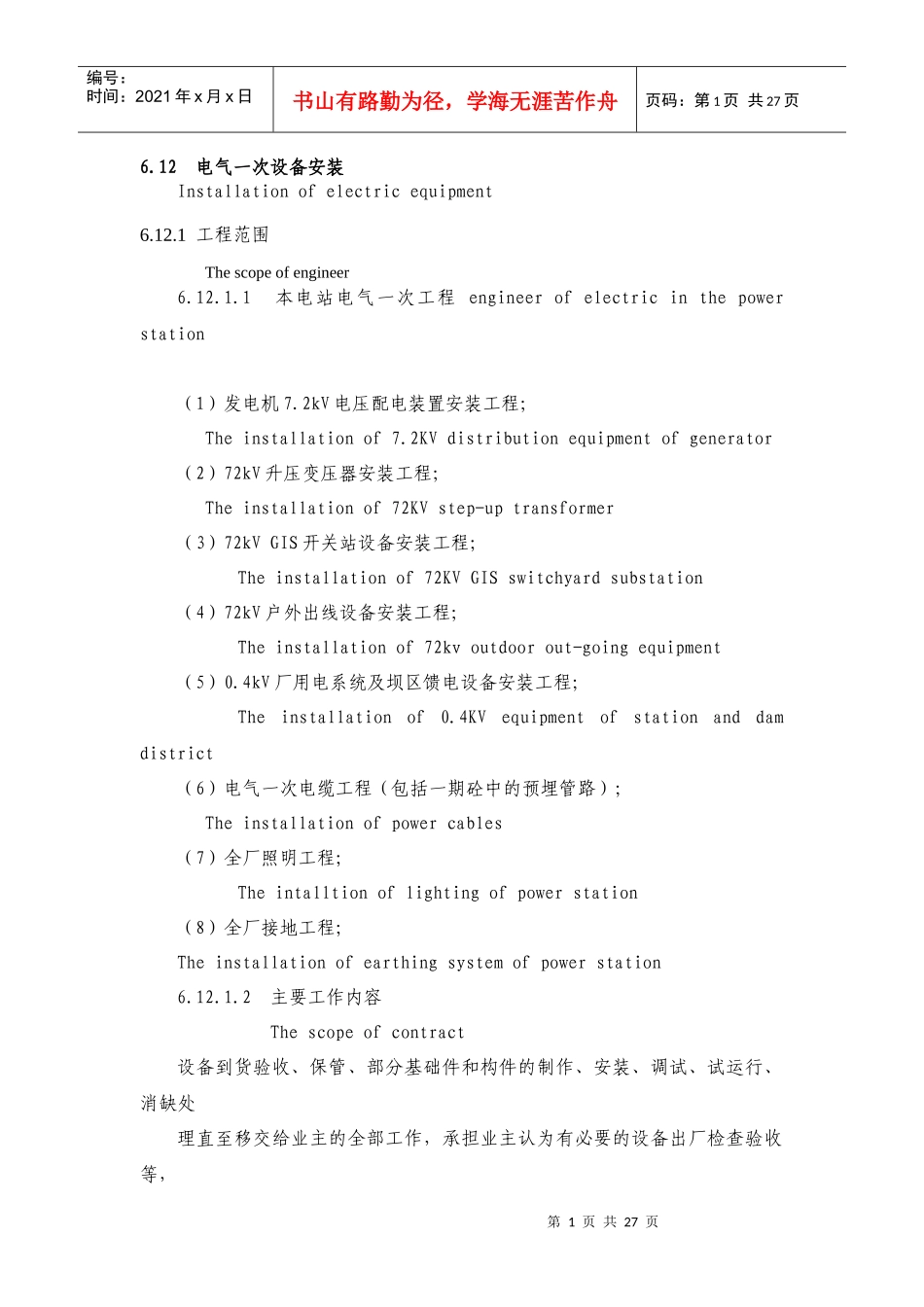

第1页共27页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共27页6.12电气一次设备安装Installationofelectricequipment6.12.1工程范围Thescopeofengineer6.12.1.1本电站电气一次工程engineerofelectricinthepowerstation（1）发电机7.2kV电压配电装置安装工程；Theinstallationof7.2KVdistributionequipmentofgenerator（2）72kV升压变压器安装工程；Theinstallationof72KVstep-uptransformer（3）72kVGIS开关站设备安装工程；Theinstallationof72KVGISswitchyardsubstation（4）72kV户外出线设备安装工程；Theinstallationof72kvoutdoorout-goingequipment（5）0.4kV厂用电系统及坝区馈电设备安装工程；Theinstallationof0.4KVequipmentofstationanddamdistrict（6）电气一次电缆工程（包括一期砼中的预埋管路）；Theinstallationofpowercables（7）全厂照明工程；Theintalltionoflightingofpowerstation（8）全厂接地工程；Theinstallationofearthingsystemofpowerstation6.12.1.2主要工作内容Thescopeofcontract设备到货验收、保管、部分基础件和构件的制作、安装、调试、试运行、消缺处理直至移交给业主的全部工作，承担业主认为有必要的设备出厂检查验收等，第2页共27页第1页共27页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共27页Takeoverandstorageofequipment,produceofsomebasementandstructure,installation,testing,performance,handlethedefectandturnovertoowner,othersomeinspectofex-workequipmentwillbedone.6.12.2发电机7.2kV电压配电装置安装Installationof7.2KVvoltagedistributionequipmentofthegenerator6.12.2.1主要工程量及技术参数Thetechnicaldataandthescopeofinstallation发电机电压设备主要包括：共箱母线、发电机出口电流互感器、发电机断路器成套设备、隔离开关、电压互感器、避雷器、励磁回路电流互感器柜、励磁变压器、厂用隔离变压器、厂用变压器、厂用变压器回路断路器柜、限流熔断器柜及电流互感器柜。Thevoltageequipmentofgeneratorincludebusbar,currenttransformer,generatorcircuitbreaker,disconnectvoltagetransformer,lightingarrestor,excitation发电机出口断路器成套设备Thecompleteequipmentofcircuitbreakerofgenerator型号：typeKYN28-7.2额定电压：ratedvoltage7.2kV额定电流：ratedcurrent1250A额定频率：ratedfreqence50Hz额定开断电流：ratedbreakingcapicity25kA数量：number2台（套）第3页共27页第2页共27页StudythedrawinganddocumentsPrepareofinstallationprepareprepareClear,adjust,testingofbusbar油样化验adjustBusbarconnectBussbarpartinstall、connect接Earth,clear,markElectrictestBusbarandequipmentconnectInspectofpackageBusbarlift,breakgapadjustEquipmentlocated编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共27页6.12.2.2Theinstallationplanofvoltageequipmentofgegeratortobeseennext6.12.2.3施工场地布置Thelayoutofinstallationsite主回路、分支回路封闭母线及设备运抵安装区后，其开箱、检查、清点验第4页共27页第3页共27页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共27页收以及逐段清扫、调整、分段交流耐压和各段母线附件安装等项工作，均在相应机组段母线及设备安装层地面进行，地面要求干燥、清洁，并铺垫橡皮或枕木。Maincircuitandbranchbusbarwillbeinspected,thencleared,adjusted,tested,andthesomepartwillbeinstalled,theseworkwillbedoneintheplacewherethemainequipmentwillbeinstalled.theplacewillbeclear,dry,andhaverubberorcrosstie6.12.2.4发电电压设备及母线安装主要施工方案Themainplanofinstallationofvoltageequipmentandbusbarofgenerator.（1）基础埋件制作及安装Theinstallationandproduceofembeddedpart按图纸要求制作基础埋件，在不影响土建砼浇筑施工为原则下，随土建施工进度按设计图纸要求进行基础埋件的予埋。Producethepartaccordingtothedrawing,withtheciv...
