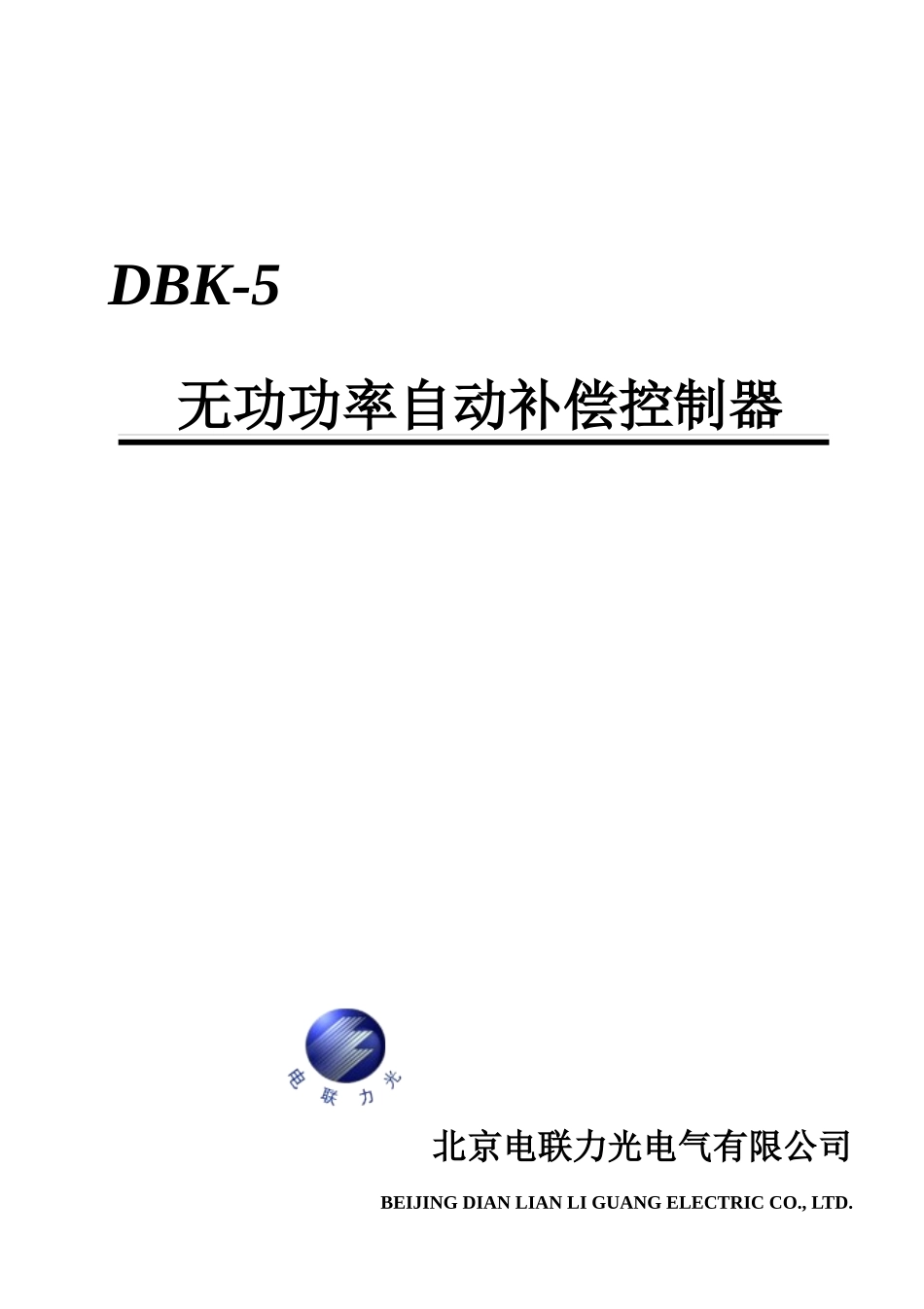

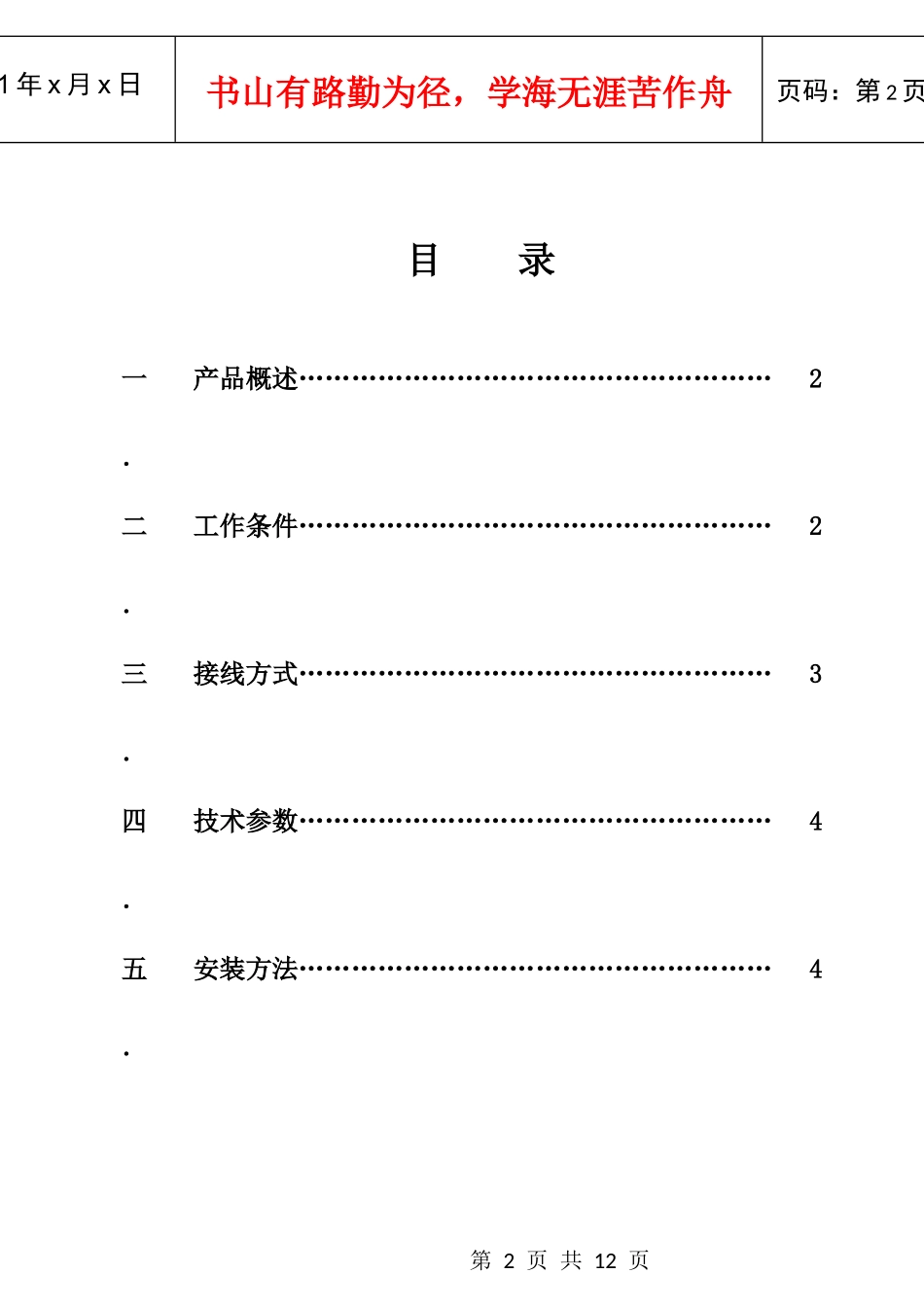

DBK-5无功功率自动补偿控制器北京电联力光电气有限公司BEIJINGDIANLIANLIGUANGELECTRICCO.,LTD.第1页共12页2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共第2页共12页第1页共12页2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共目录一．产品概述………………………………………………2二．工作条件………………………………………………2三．接线方式………………………………………………3四．技术参数………………………………………………4五．安装方法………………………………………………4第3页共12页第2页共12页2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共六．检验与调试……………………………………………4七．使用须知………………………………………………7第4页共12页第3页共12页2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共一．产品概述DBK-5无功功率自动补偿控制器，依据JB/T9663国家最新专业标准设计，广泛应用于低压电网无功补偿的自动化控制。控制器采用单片机技术，切除门限、延时时间、过压保护等门限参数可由用户自行整定。控制器的取样物理量为无功电流，取样信号相序自动鉴别和转换，无须提供互感器变比及补偿电容容量，自行整定投入门限，满量程跟踪补偿，无投切振荡。数码显示器能动态显示电网功率因数，直观显示COSφ预置、延时预置、过压预置等各种参数。控制器电压等级除380V常规产品外，另有100V、220V、660V等产品供选用。二．工作条件环境温度：-25℃~55℃相对湿度：最大相对湿度为90%（25℃时）海拔高度：不超过2000m环境条件：周围空气中无足以损坏绝缘和腐蚀金属的气体无导电尘埃，无易燃易爆的介质存在第5页共12页第4页共12页2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共三．接线方式图中：US为控制器的公共输出端子，输出＋12V，接于晶闸管触发电路的正极。1～12为12路晶闸管触发控制信号输出端子，输出-12V触发信号。US1、US2为控制器的电源兼电压信号取样端子，分别接于B相和C相的电压母线上。IS1、IS2为电流信号取样端子，串接在取样电流互感器的二次侧。第6页共12页第5页共12页2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共取样电流互感器安装在电源总进线处。接线方式还可以为：Ｂ相电流取样、Ｃ、Ａ相电压取样；Ｃ相电流取样、Ａ、Ｂ相电压取样。四．技术参数工作电压：380V±10%50Hz取样电流：0~5A（电流取样互感器二次侧）灵敏度：100mA（控制器最小工作电流）投入门限：大于1.1倍Ic并小于COSφ预置值（Ic为每步电容器的补偿电流）切除门限：大于COSφ预置值COSφ预置：0.90~0.99，步长0.01，出厂预置0.99延时预置：1~100S，步长1S，出厂预置30S过压预置：400V~440V，步长5V，出厂预置430V控制功率：每组100mA，12V控制组数：4、6、8、10、12可选工作方式：连续工作、循环投切或编码投切五．安装方法DBK-5型采用42L系列仪表外形结构，装配开孔尺寸113×113mm，嵌入深度120mm。六．检验与调试1．自动运行按接线图示接通电源及取样电流，控制器进入自动运行状态第7页共12页第6页共12页2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共后，当电网无功电流大于1.1Ic，且功率因数低于COSφ预置值时，投入指示灯频闪，超过延时时间，补偿电容器将自动投入。当电网功率因数低于COSφ预置值，而控制器不投入时，可能是无功电流小于1.1Ic，所以COSφ预置的数值要略大于理想的目标值。当电网功率因数大于COSφ预置时，切除指示灯频闪，超过延时时间，补偿电容器将自动切除。自动运行时，如取样电流小于100mA，数码显示器显示000，控制器将执行切除动作。2．手动运行操作功能选择键至手动运行，然后操作递增键强行投入电容器组至超前状态，然后再操作功能选择键至自动运行，控制器应自动切除已补偿的电容器组；或在手动状态下操作递减键，将正常补偿的电容器组强行切除，再操作功能选择键至自动位置，控制器应再次进行自动补偿。控制器处于手动运行时，同样具有过压保护功能。3．参数预置与显示控制器操作面板第8页共12页第7页共12页2021年x月x日书山...
