化工原理课程设计分离苯-甲苯筛板精馏塔的设计VIP免费

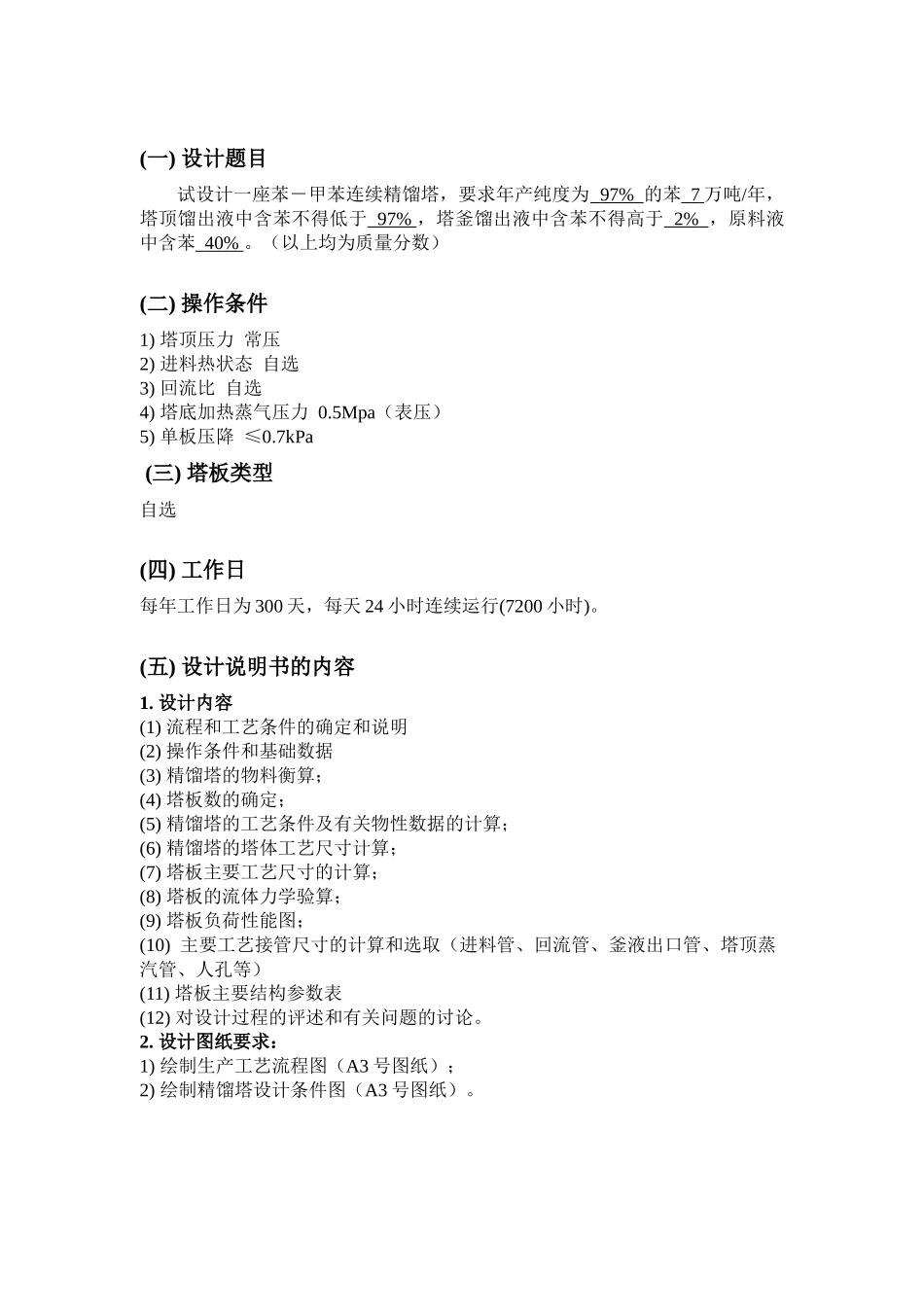

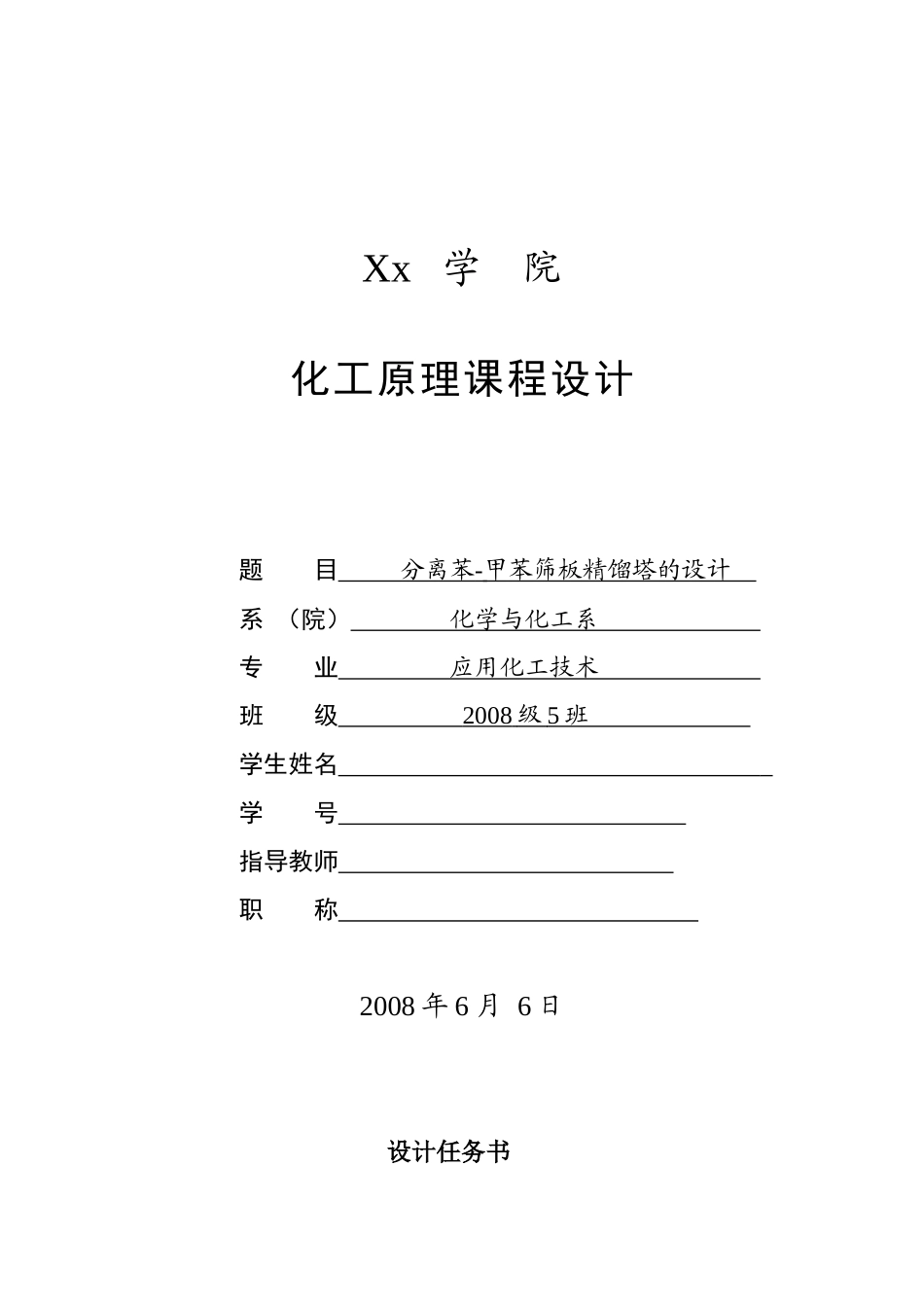

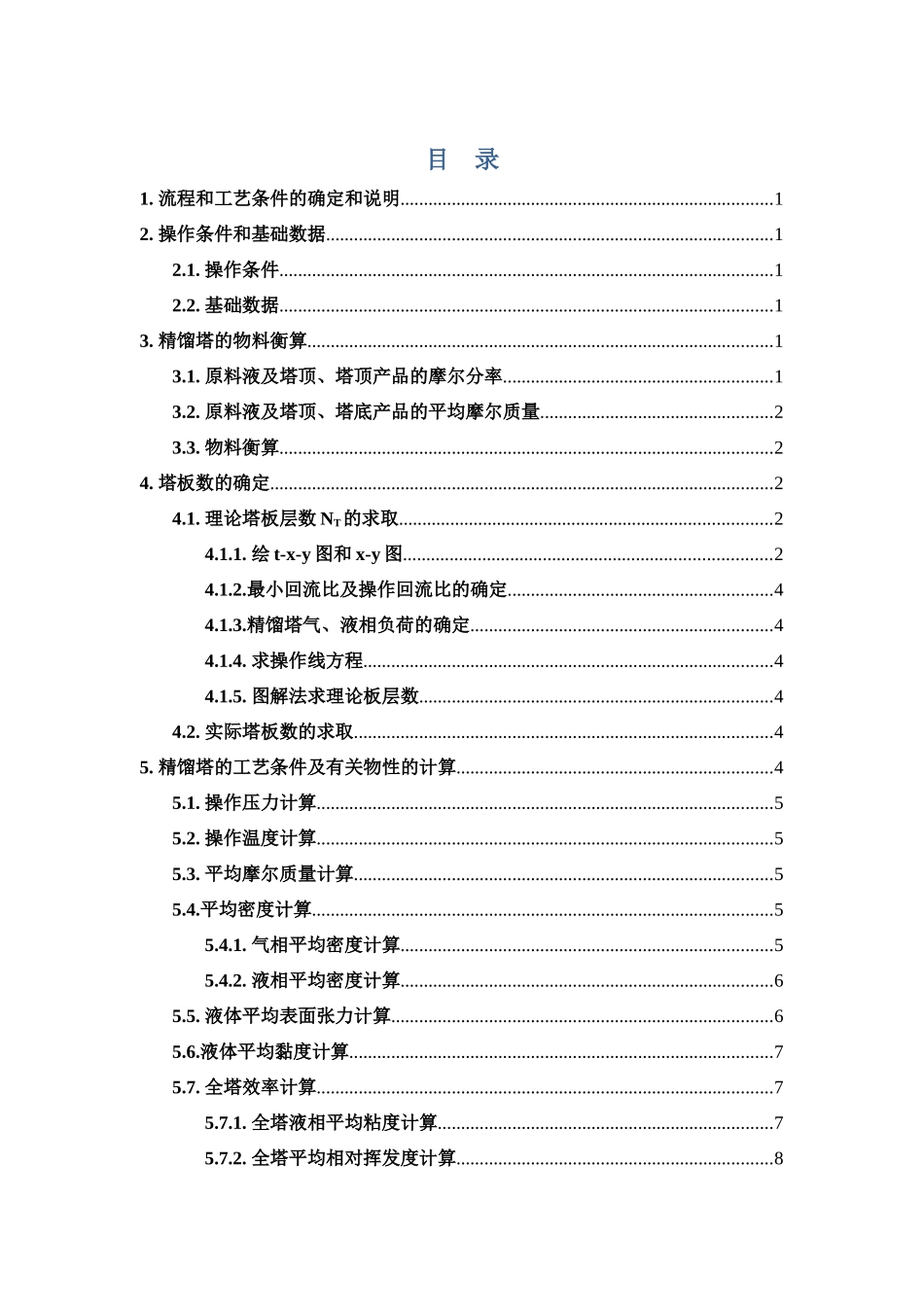

Xx学院化工原理课程设计题目分离苯-甲苯筛板精馏塔的设计系（院）化学与化工系专业应用化工技术班级2008级5班学生姓名学号指导教师职称2008年6月6日设计任务书(一)设计题目试设计一座苯－甲苯连续精馏塔，要求年产纯度为97%的苯7万吨/年，塔顶馏出液中含苯不得低于97%，塔釜馏出液中含苯不得高于2%，原料液中含苯40%。（以上均为质量分数）(二)操作条件1)塔顶压力常压2)进料热状态自选3)回流比自选4)塔底加热蒸气压力0.5Mpa（表压）5)单板压降≤0.7kPa(三)塔板类型自选(四)工作日每年工作日为300天，每天24小时连续运行(7200小时)。(五)设计说明书的内容1.设计内容(1)流程和工艺条件的确定和说明(2)操作条件和基础数据(3)精馏塔的物料衡算；(4)塔板数的确定；(5)精馏塔的工艺条件及有关物性数据的计算；(6)精馏塔的塔体工艺尺寸计算；(7)塔板主要工艺尺寸的计算；(8)塔板的流体力学验算；(9)塔板负荷性能图；(10)主要工艺接管尺寸的计算和选取（进料管、回流管、釜液出口管、塔顶蒸汽管、人孔等）(11)塔板主要结构参数表(12)对设计过程的评述和有关问题的讨论。2.设计图纸要求：1)绘制生产工艺流程图（A3号图纸）；2)绘制精馏塔设计条件图（A3号图纸）。目录1.流程和工艺条件的确定和说明................................................................................12.操作条件和基础数据................................................................................................12.1.操作条件..........................................................................................................12.2.基础数据..........................................................................................................13.精馏塔的物料衡算....................................................................................................13.1.原料液及塔顶、塔顶产品的摩尔分率..........................................................13.2.原料液及塔顶、塔底产品的平均摩尔质量..................................................23.3.物料衡算..........................................................................................................24.塔板数的确定............................................................................................................24.1.理论塔板层数NT的求取................................................................................24.1.1.绘t-x-y图和x-y图...............................................................................24.1.2.最小回流比及操作回流比的确定.........................................................44.1.3.精馏塔气、液相负荷的确定.................................................................44.1.4.求操作线方程........................................................................................44.1.5.图解法求理论板层数............................................................................44.2.实际塔板数的求取..........................................................................................45.精馏塔的工艺条件及有关物性的计算....................................................................45.1.操作压力计算..................................................................................................55.2.操作温度计算..................................................................................................55.3.平均摩尔质量计算..........................................................................................55.4.平均密度计算...................................................................................................55.4.1.气相平均密度计算...........................................
