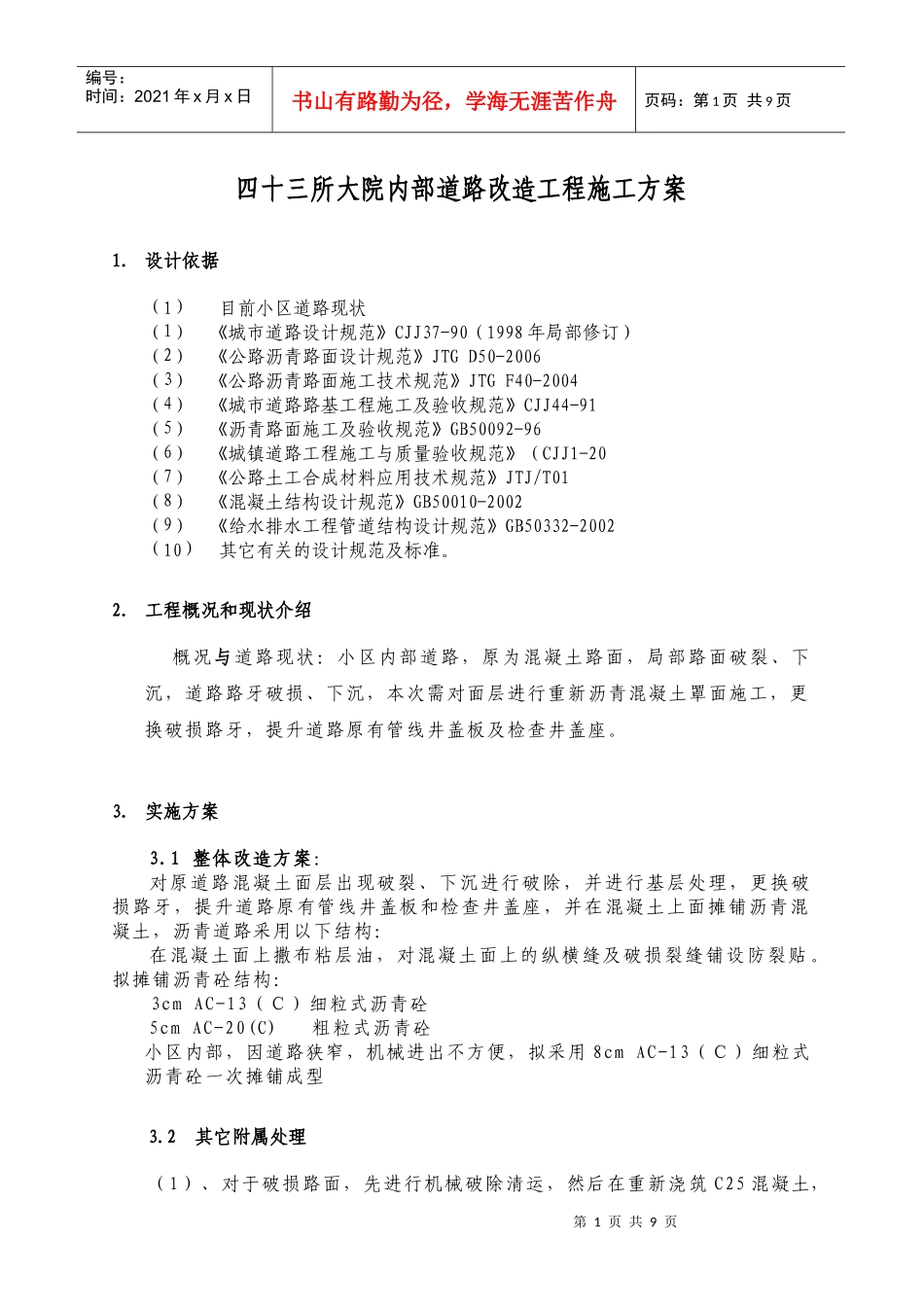

第1页共9页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共9页四十三所大院内部道路改造工程施工方案1.设计依据(1)目前小区道路现状(1)《城市道路设计规范》CJJ37-90(1998年局部修订)(2)《公路沥青路面设计规范》JTGD50-2006(3)《公路沥青路面施工技术规范》JTGF40-2004(4)《城市道路路基工程施工及验收规范》CJJ44-91(5)《沥青路面施工及验收规范》GB50092-96(6)《城镇道路工程施工与质量验收规范》(CJJ1-20(7)《公路土工合成材料应用技术规范》JTJ/T01(8)《混凝土结构设计规范》GB50010-2002(9)《给水排水工程管道结构设计规范》GB50332-2002(10)其它有关的设计规范及标准。2.工程概况和现状介绍概况与道路现状:小区内部道路,原为混凝土路面,局部路面破裂、下沉,道路路牙破损、下沉,本次需对面层进行重新沥青混凝土罩面施工,更换破损路牙,提升道路原有管线井盖板及检查井盖座。3.实施方案3.1整体改造方案:对原道路混凝土面层出现破裂、下沉进行破除,并进行基层处理,更换破损路牙,提升道路原有管线井盖板和检查井盖座,并在混凝土上面摊铺沥青混凝土,沥青道路采用以下结构:在混凝土面上撒布粘层油,对混凝土面上的纵横缝及破损裂缝铺设防裂贴。拟摊铺沥青砼结构:3cmAC-13(C)细粒式沥青砼5cmAC-20(C)粗粒式沥青砼小区内部,因道路狭窄,机械进出不方便,拟采用8cmAC-13(C)细粒式沥青砼一次摊铺成型3.2其它附属处理(1)、对于破损路面,先进行机械破除清运,然后在重新浇筑C25混凝土,第2页共9页第1页共9页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共9页厚度为20厘米。(2)、局部重新更换的路牙采用混凝土道路路牙,其规格为80*30*12厘米,采用15*15厘米混凝土包角,高出成型路面15厘米。(3)、道路中原有的检查井盖座将进行提高,破除井周原有的混凝土,将新的井盖安装好后,并在井周重新浇筑C25混凝土,破除井周混凝土尺寸为1.5米*1.5米,厚度为20厘米。(4)、道路出口处于相邻道路如较大高差,本次设计将破除原3米长混凝土路面,挖出38厘米深的土方,并重新做30厘米厚水稳基础,然后在摊铺沥青混凝土面层,以保证行车舒适。(5)、本次设计的道路尺寸同原来的平面尺寸。(6)、道路的纵向坡度同原有路面一致,局部坡度进行微调,以保证行车舒适。(7)、其它未尽事宜按有关规范和标准严格实施。3.1.路基、路面设计3.1.1.路面材料组成设计3.1.1.1.面层上面层应具有一定的抗滑性能,要求横向力系数(SFC)不小于50、构造深度(TC)不小于0.50mm。材料要求A、沥青根据气候分区及交通等级使用要求,沥青应采用A级70号道路石油沥青,各项技术指标见下表。A级70号道路石油沥青质量技术要求检验项目技术要求针入度(25℃,100g,5s)(0.1mm)60~80针入度指数PI-1.5~+1.0软化点(R&B)(℃)不小于4660℃动力粘度(Pa·s)不小于180延度10℃,5cm/min(cm)不小于20延度15℃,5cm/min(cm)不小于100含蜡量(蒸馏法)(%)不大于2.2闪点(℃)不小于260第3页共9页第2页共9页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共9页溶解度(%)不小于99.5TFOT后质量变化(%)不大于±0.8残留针入度比(%不小于61残留延度(10℃)(cm)不小于6密度(15℃,g/cm3)不小于实测记录B、粗集料用于沥青面层的粗集料应洁净、干燥、无风化、无杂质,具有足够的强度、耐磨耗性。厂家应有专门的除尘设备,严格控制针片状颗粒含量、粉尘的含量,采用反击式破碎机进行破碎,将集料加工成最后的产品,反对鄂式机反复破碎,以防集料产生内伤,影响路面质量。粗集料应具有良好较正方的颗粒形状。粗集料质量要求应符合下表的规定。沥青混合料粗集料质量技术要求混合料类型石料压碎值(%)洛杉矶磨耗损失表观相对密度吸水率(%坚固性(%针片状颗粒含量水洗法<0.075mm软石含磨光值(PSV)与沥青粘附性表面层≤26≤28%≥2.6≤2.0≤12≤15%≤1%≤3%≥404级中下面层≤28≤30%≥2.5≤3.0≤12≤18%≤1%≤5%4级C、细集料沥青混合料的细集料应洁净、干燥、无风化、无杂质,采用适当级配的机制砂,不得采用石屑和天然砂,...
