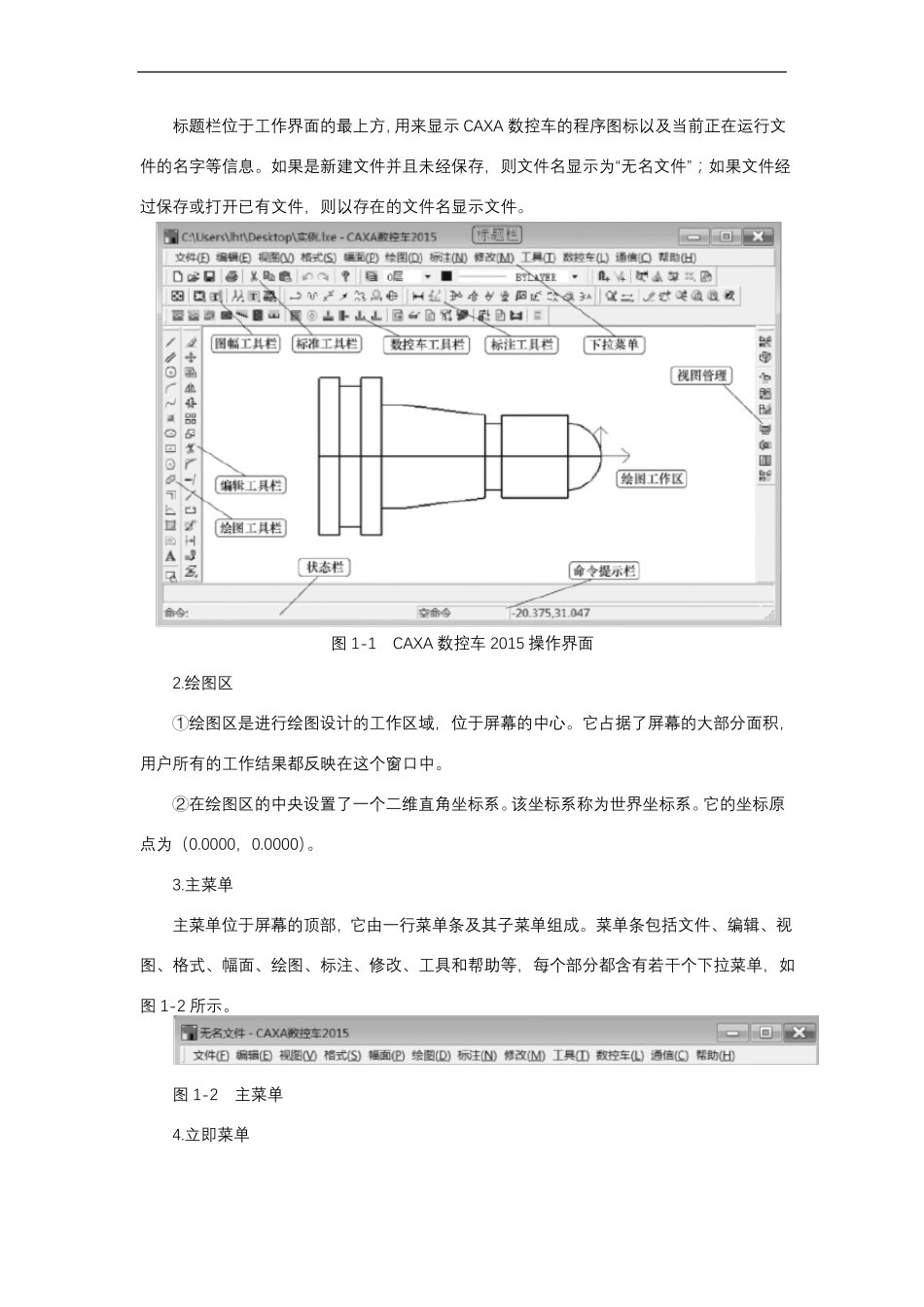

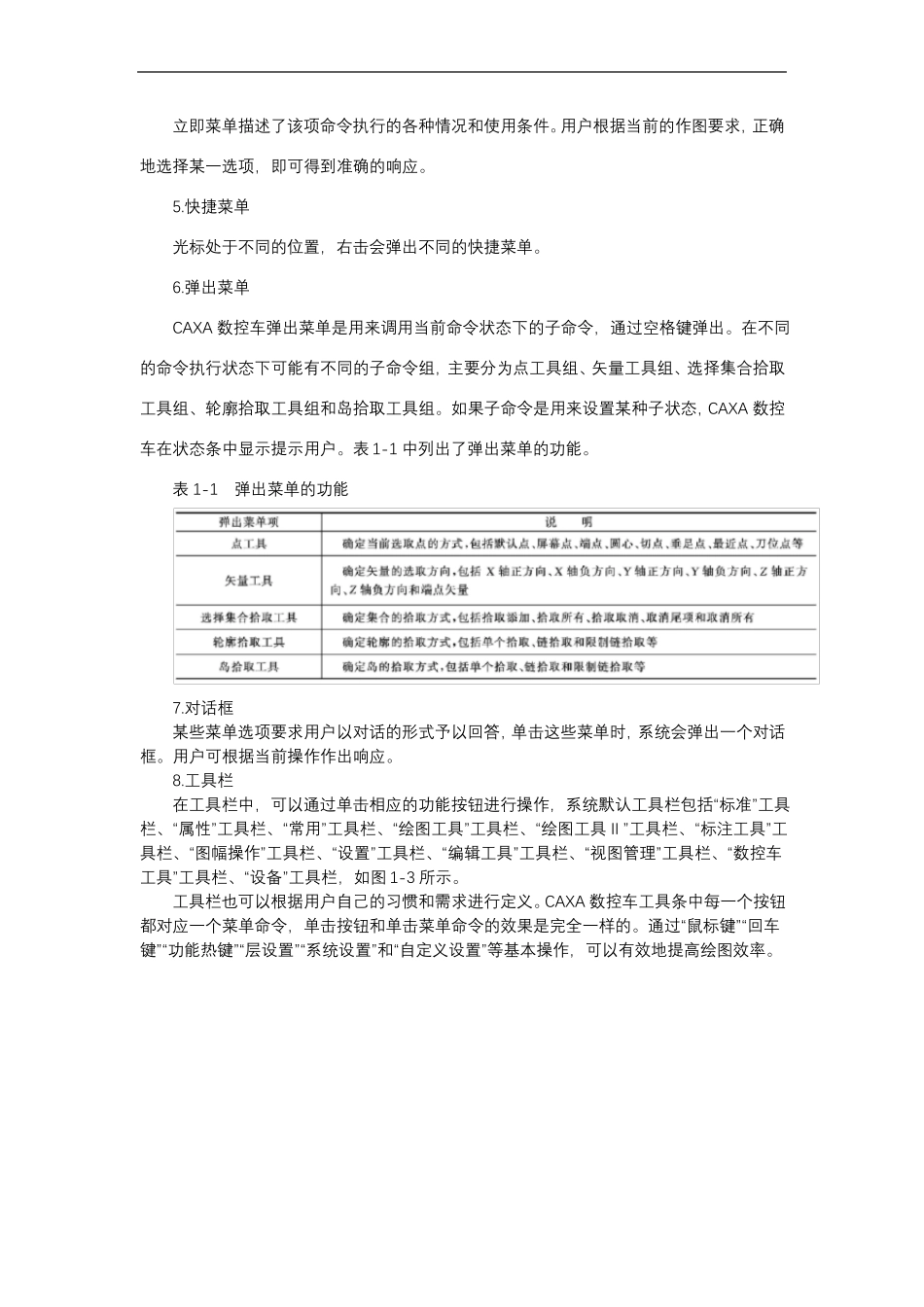

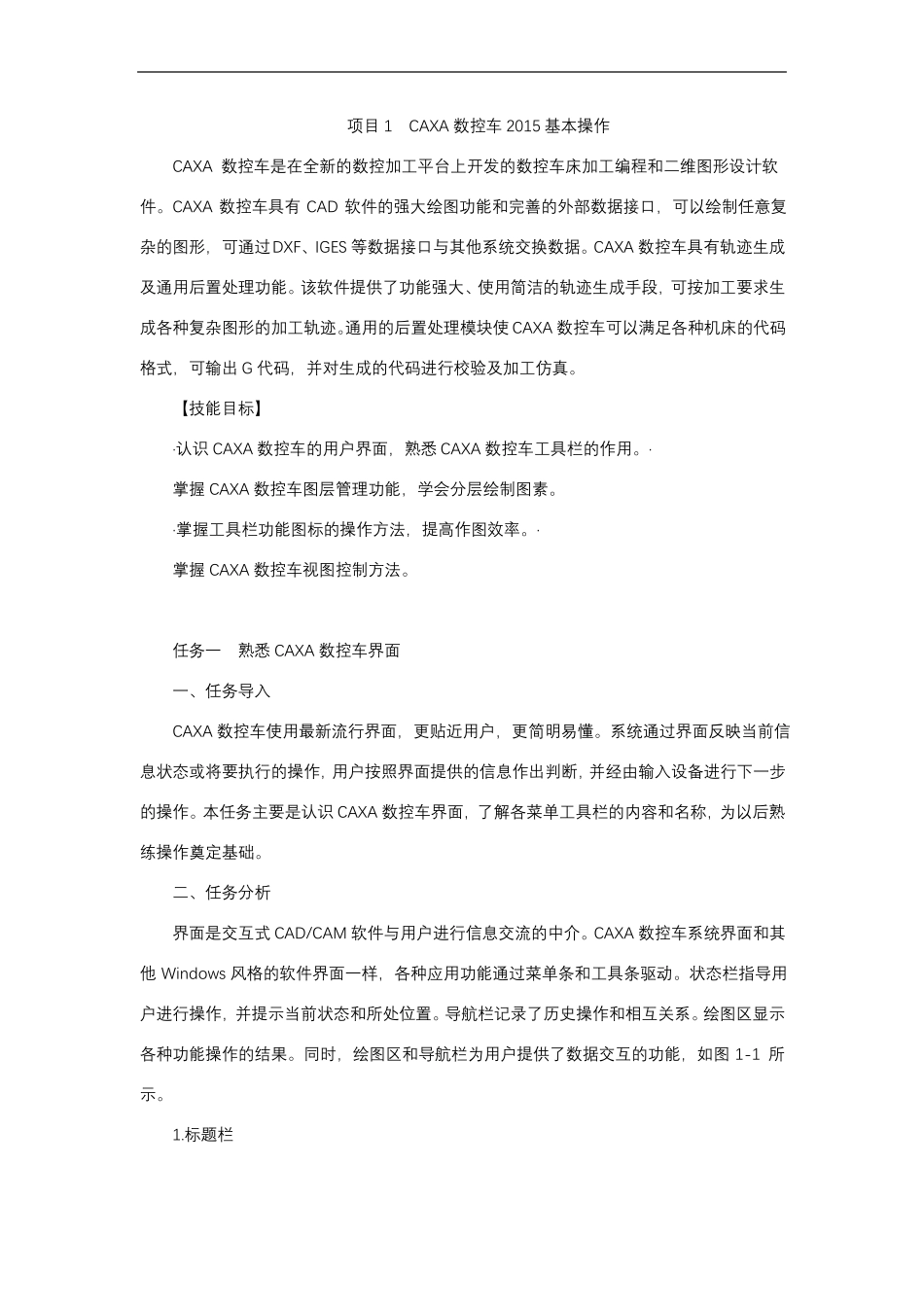

项目1CAXA数控车2015基本操作CAXA数控车是在全新的数控加工平台上开发的数控车床加工编程和二维图形设计软件。CAXA数控车具有CAD软件的强大绘图功能和完善的外部数据接口，可以绘制任意复杂的图形，可通过DXF、IGES等数据接口与其他系统交换数据。CAXA数控车具有轨迹生成及通用后置处理功能。该软件提供了功能强大、使用简洁的轨迹生成手段，可按加工要求生成各种复杂图形的加工轨迹。通用的后置处理模块使CAXA数控车可以满足各种机床的代码格式，可输出G代码，并对生成的代码进行校验及加工仿真。【技能目标】·认识CAXA数控车的用户界面，熟悉CAXA数控车工具栏的作用。·掌握CAXA数控车图层管理功能，学会分层绘制图素。·掌握工具栏功能图标的操作方法，提高作图效率。·掌握CAXA数控车视图控制方法。任务一熟悉CAXA数控车界面一、任务导入CAXA数控车使用最新流行界面，更贴近用户，更简明易懂。系统通过界面反映当前信息状态或将要执行的操作，用户按照界面提供的信息作出判断，并经由输入设备进行下一步的操作。本任务主要是认识CAXA数控车界面，了解各菜单工具栏的内容和名称，为以后熟练操作奠定基础。二、任务分析界面是交互式CAD/CAM软件与用户进行信息交流的中介。CAXA数控车系统界面和其他Windows风格的软件界面一样，各种应用功能通过菜单条和工具条驱动。状态栏指导用户进行操作，并提示当前状态和所处位置。导航栏记录了历史操作和相互关系。绘图区显示各种功能操作的结果。同时，绘图区和导航栏为用户提供了数据交互的功能，如图1-1所示。1.标题栏标题栏位于工作界面的最上方，用来显示CAXA数控车的程序图标以及当前正在运行文件的名字等信息。如果是新建文件并且未经保存，则文件名显示为“无名文件”；如果文件经过保存或打开已有文件，则以存在的文件名显示文件。图1-1CAXA数控车2015操作界面2.绘图区①绘图区是进行绘图设计的工作区域，位于屏幕的中心。它占据了屏幕的大部分面积，用户所有的工作结果都反映在这个窗口中。②在绘图区的中央设置了一个二维直角坐标系。该坐标系称为世界坐标系。它的坐标原点为（0.0000，0.0000）。3.主菜单主菜单位于屏幕的顶部，它由一行菜单条及其子菜单组成。菜单条包括文件、编辑、视图、格式、幅面、绘图、标注、修改、工具和帮助等，每个部分都含有若干个下拉菜单，如图1-2所示。图1-2主菜单4.立即菜单立即菜单描述了该项命令执行的各种情况和使用条件。用户根据当前的作图要求，正确地选择某一选项，即可得到准确的响应。5.快捷菜单光标处于不同的位置，右击会弹出不同的快捷菜单。6.弹出菜单CAXA数控车弹出菜单是用来调用当前命令状态下的子命令，通过空格键弹出。在不同的命令执行状态下可能有不同的子命令组，主要分为点工具组、矢量工具组、选择集合拾取工具组、轮廓拾取工具组和岛拾取工具组。如果子命令是用来设置某种子状态，CAXA数控车在状态条中显示提示用户。表1-1中列出了弹出菜单的功能。表1-1弹出菜单的功能7.对话框某些菜单选项要求用户以对话的形式予以回答，单击这些菜单时，系统会弹出一个对话框。用户可根据当前操作作出响应。8.工具栏在工具栏中，可以通过单击相应的功能按钮进行操作，系统默认工具栏包括“标准”工具栏、“属性”工具栏、“常用”工具栏、“绘图工具”工具栏、“绘图工具Ⅱ”工具栏、“标注工具”工具栏、“图幅操作”工具栏、“设置”工具栏、“编辑工具”工具栏、“视图管理”工具栏、“数控车工具”工具栏、“设备”工具栏，如图1-3所示。工具栏也可以根据用户自己的习惯和需求进行定义。CAXA数控车工具条中每一个按钮都对应一个菜单命令，单击按钮和单击菜单命令的效果是完全一样的。通过“鼠标键”“回车键”“功能热键”“层设置”“系统设置”和“自定义设置”等基本操作，可以有效地提高绘图效率。图1-3工具栏9.状态栏状态栏位于窗口最下面一行，左边用于对当前操作进行提示，中间部分显示当前工具状态，右边显示当前光标的坐标值。用户在操作时，可根据状态栏的提示，一步步地进行操作。用户一定要看状态栏，并养成看状态栏的习惯。三、任务实施①单击任意一个菜单项，都会...
