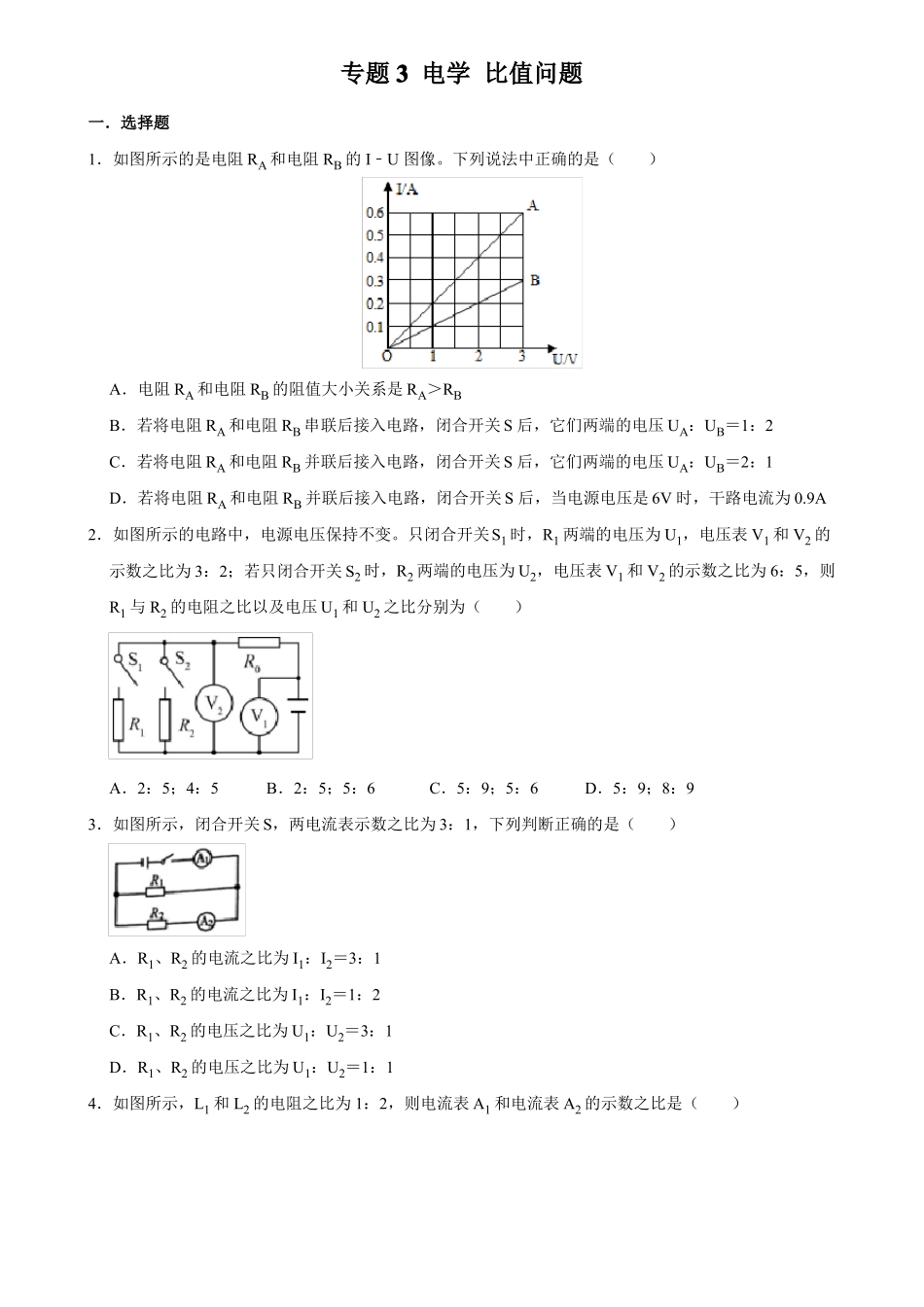

专题3电学比值问题一．选择题1．如图所示的是电阻RA和电阻RB的I﹣U图像。下列说法中正确的是（）A．电阻RA和电阻RB的阻值大小关系是RA＞RBB．若将电阻RA和电阻RB串联后接入电路，闭合开关S后，它们两端的电压UA：UB＝1：2C．若将电阻RA和电阻RB并联后接入电路，闭合开关S后，它们两端的电压UA：UB＝2：1D．若将电阻RA和电阻RB并联后接入电路，闭合开关S后，当电源电压是6V时，干路电流为0.9A2．如图所示的电路中，电源电压保持不变。只闭合开关S1时，R1两端的电压为U1，电压表V1和V2的示数之比为3：2；若只闭合开关S2时，R2两端的电压为U2，电压表V1和V2的示数之比为6：5，则R1与R2的电阻之比以及电压U1和U2之比分别为（）A．2：5；4：5B．2：5；5：6C．5：9；5：6D．5：9；8：93．如图所示，闭合开关S，两电流表示数之比为3：1，下列判断正确的是（）A．R1、R2的电流之比为I1：I2＝3：1B．R1、R2的电流之比为I1：I2＝1：2C．R1、R2的电压之比为U1：U2＝3：1D．R1、R2的电压之比为U1：U2＝1：14．如图所示，L1和L2的电阻之比为1：2，则电流表A1和电流表A2的示数之比是（）A．1：3B．3：1C．1：2D．2：15．如图所示，电源电压不变，当开关S2断开，S1、S3闭合时，电流表示数为I1，电压表示数为U1；当开关S2闭合，S1、S3断开时，电流表示数为I2，电压表示数为U2．已知R1：R2＝2：1，则（）A．B．C．D．6．如图所示的电路中，当S闭合，甲、乙两表是电压表时，两示数之比U甲：U乙＝5：3，当S断开，甲、乙两表是电流表时（）A．R1与R2的电阻之比R1：R2＝5：3B．R1与R2的电阻之比R1：R2＝3：2C．两表的示数之比I甲：I乙＝3：5D．两表的示数之比I甲：I乙═2：57．在如图所示的电路中，当闭合开关后，两个电流表指针偏转均为图所示，则电阻R1和R2中的电流I1：I2及电阻R1：R2分别为（）A．I1：I2＝1：5B．I1：I2＝5：1C．R1：R2＝1：4D．R1：R2＝4：18．如图所示，当开关S闭合，甲、乙两表是电压表时，示数之比U甲：U乙＝3：2，当开关S断开，甲、乙两表都是电流表时，则两表的示数之比I甲：I乙为（）A．1：3B．3：1C．2：3D．2：19．如图所示，是探究“电流通过导体时产生的热量跟哪些因素有关”的实验装置。甲乙两图中的电源电压是相同的，图乙中R1＝R2＝R3＝5Ω．通电相同时间后（）A．甲图中，左右两电阻发热量之比为2：1B．甲图中，两电阻串联主要是为了保证通电时间相同C．乙图中，左右两电阻发热量之比为4：1D．乙图中，若将右侧容器上面的电阻拆除，右侧发热电阻的发热量变为原来的4倍10．额定电压均为6V的甲、乙两灯的I﹣U图线如图所示，则下列说法不正确的是（）A．甲、乙两灯的电阻均随电压增大而增大B．甲、乙两灯的额定功率之比为2：1C．甲、乙两灯并联接在电压为2V的电源两端时，电阻之比为2：3D．甲、乙两灯串联接在电压为8V的电源两端时，实际功率之比为1：911．如图所示的电路，电源电压不变，灯L标有“6V3W”字样，不考虑灯丝电阻的变化。当甲、乙都是电流表S1闭合、S2断开，此时I甲＝0.5A，电路消耗的总功率为P1；当甲、乙都是电压表，S1、S2都闭合，此时U乙＝3.6V，电路消耗的总功率为P2，下列说法正确的是（）A．电阻R的阻值为18ΩB．电路的总功率之比P1：P2＝25：6C．当甲、乙都是电压表，S1、S2闭合时，灯L的实际功率为1.8WD．当甲、乙都是电流表，S1闭合、S2断开时，两表示数之比I甲：I乙＝2：312．如图甲是在新冠肺炎疫情期间提供给老年人使用的充电式暖宝宝，其简化电路图如图乙所示，R1和R2均为发热电阻，该充电式暖宝宝可以通过S1、S2、S3，三个开关的断开与闭合实现三个挡位（高温、中温、低温）的变化，只闭合S2时，该档对应功率为22W；只闭合S1时，该档对应功率为44W，则以下说法正确的是（）A．只闭合S1时为高温挡B．R1和R2阻值之比为1：2C．低温挡和高温挡的功率之比为1：4D．以中温挡发热100s产生的热量为2200J13．如图所示，已知电阻R1＝10Ω、R2＝5Ω，当开关闭合后，下列说法正确的是（）A．通过R1与R2的电流之比为2：1B．相同时间内R1与R2产生的热量之比为2：1C．R1与R2两端的电压之比为1：1D．R1与R2消耗的电功率之比为1：114．如图甲的电路中，R1、R2...
