粉末冶金材料标准表76356VIP专享VIP免费

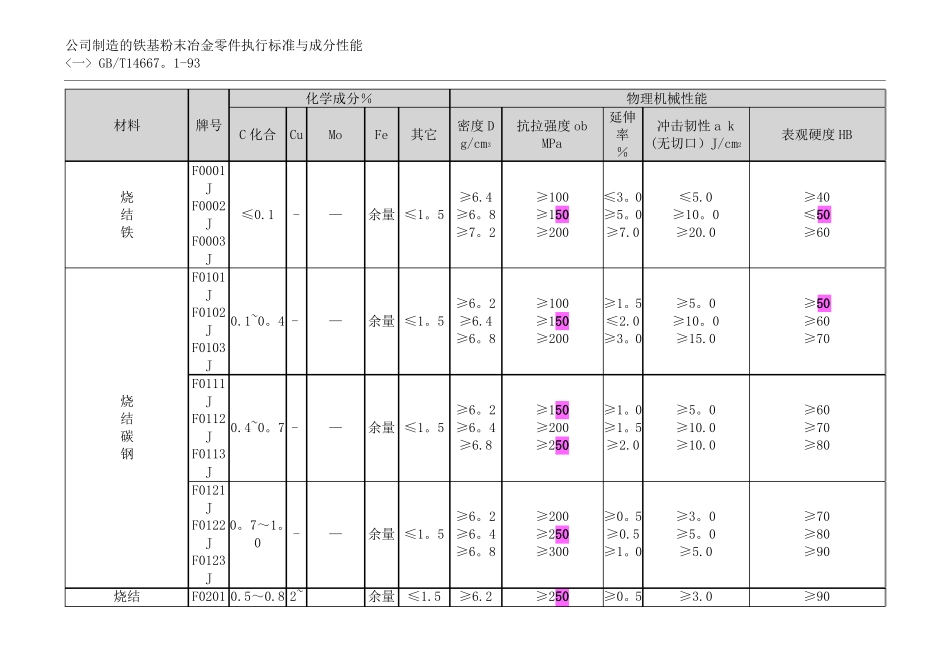

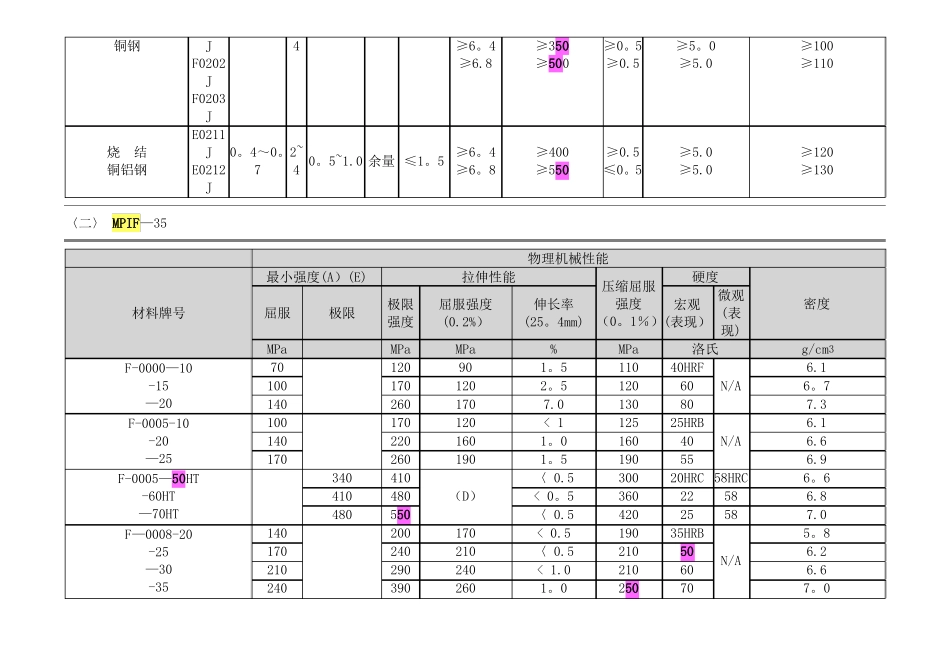

公司制造的铁基粉末冶金零件执行标准与成分性能<一>GB/T14667。1-93化学成分％材料牌号C化合CuMoFe其它密度Dg/cm3抗拉强度obMPa物理机械性能延伸冲击韧性ak率(无切口）J/cm2％≤3。0≥5。0≥7.0≤5.0≥10。0≥20.0表观硬度HB烧结铁烧结碳钢烧结F0001JF0002≤0.1-JF0003JF0101JF01020.1~0。4-JF0103JF0111JF01120.4~0。7-JF0113JF0121JF01220。7～1。-J0F0123JF02010.5～0.82~—≥6.4余量≤1。5≥6。8≥7。2≥100≥150≥200≥40≤50≥60—≥6。2余量≤1。5≥6.4≥6。8≥100≥150≥200≥1。5≤2.0≥3。0≥5。0≥10。0≥15.0≥50≥60≥70—≥6。2余量≤1。5≥6。4≥6.8≥150≥200≥250≥1。0≥1。5≥2.0≥5。0≥10.0≥10.0≥60≥70≥80—≥6。2余量≤1。5≥6。4≥6。8余量≤1.5≥6.2≥200≥250≥300≥250≥0。5≥0.5≥1。0≥0。5≥3。0≥5。0≥5.0≥3.0≥70≥80≥90≥90铜钢烧结铜铝钢J4F0202JF0203JE0211J0。4～0。2~0。5~1.0余量≤1。5E021274J≥6。4≥6.8≥350≥500≥0。5≥0.5≥5。0≥5.0≥100≥110≥6。4≥6。8≥400≥550≥0.5≤0。5≥5.0≥5.0≥120≥130〈二〉MPIF—35最小强度(A）(E)材料牌号屈服MPa70100140100140170140170210240340410480极限拉伸性能极限屈服强度强度(0.2%）MPa120170260170220260410480550200240290390MPa90120170120160190（D）170210240260物理机械性能硬度压缩屈服微观强度伸长率宏观(表(25。4mm)（0。1％）(表现）现)%MPa洛氏1。511040HRF2。512060N/A7.013080<112525HRB1。016040N/A1。519055〈0.530020HRC58HRC<0。53602258〈0.54202558<0.519035HRB〈0.521050N/A<1.0210601。025070密度g/cm36.16。77.36.16.66.96。66.87.05。86.26.67。0F-0000—10-15—20F-0005-10-20—25F-0005—50HT-60HT—70HTF—0008-20-25—30-35F—0008—50HT-65HT—75HT-85HT380450520590450520590660<0。5S〈0.5〈0.5<0.548055062069022HRC60HRC2860326035606.36。66。97。1烧结铁和烧结碳钢的化学成分（％）.材料牌号F-0000F—0005F—0008烧结铁-铜合金和烧结铜钢的化学成分（％）.材料牌号FeCuCFC-020083.8-98。51.5-3.90。0-0.3FC—020593。5-98。21。5—3.90。3—0。6FC-020893.2-97。91。5—3。90。6—0。9FC-050591。4-95。74.0—6.00.3-0.6FC-050891。1-95。44。0-6。00。6—0。9FC—080888.1-92.47。0—9。00.6—0。9FC—100087。2-90.59.5-10.50。0—0。3烧结铁-镍合金和烧结镍钢的化学成分(％).材料牌号FeNiCuC92。2-99。0。0—0。FN—02001。0-3。00.0-2。50391。FN—02051。0-3。00。0-2。50.3—0.69—98.70。0—2。FN—020891.6-98。41.0—3。00.6—0。950。2—2。FN-040589.9-96。73.0—5.50.3—0。60FN—040889.6-96。43.0—5.50.0—2。00。6-0.9注:用差减法求出的其它元素（包括为了特殊目的而添加的其它元素)总量的最大值为2.0%FeC97。7-1000。0-0.397.4—99。70。3—0。697。1—99.40。6-0.9注:用差减法求出的其它元素(包括为了特殊目的而添加的其它元素）总量的最大值为2.0％。▲注：用差减法求出的其它元素（包括为了特殊目的而添加的其它元素）总量的最大值为2.0％.⊙铁—铜合金和铜钢粉末冶金材料性能（MPIF-35)最小强度（A）(E）材料编号屈服极限极限强度MPa170190拉伸性能屈服强度(0。2%)MPa140160硬度压缩伸长率横向屈服宏观微观(25.4mm断裂强度（表(换算(0.1％）)现）的）%MPaMPa络氏11HR1.0310120BN/A1。535014018密度g/cm36。06.3MPaFC-0200-15—18-21100120—24FC—0205—30—35-40-45FC-0205—60HT-70HT—80HT—90HTFC—0208-30—40—50—60FC—0208-50HT-65HT-80HT-95HTFC—0505—30—40-50FC-0508—40-50—601401702102402803104104805506202102803404103404505506602102803402803404102102302402803404104805506206902403404105204505206206603004004904004705701802002402803103401。52。0390430160180340370390410390490590660390430460490400500630720340370400400430470〈1.0410〈1.0520<1。0660〈1。0790<0。5660(D）240310380450〈0.5760<0。5830<0。5930<1。0410<1.0620〈1。0860〈1。01070<0。5660（D)720250320390340410480〈0...
