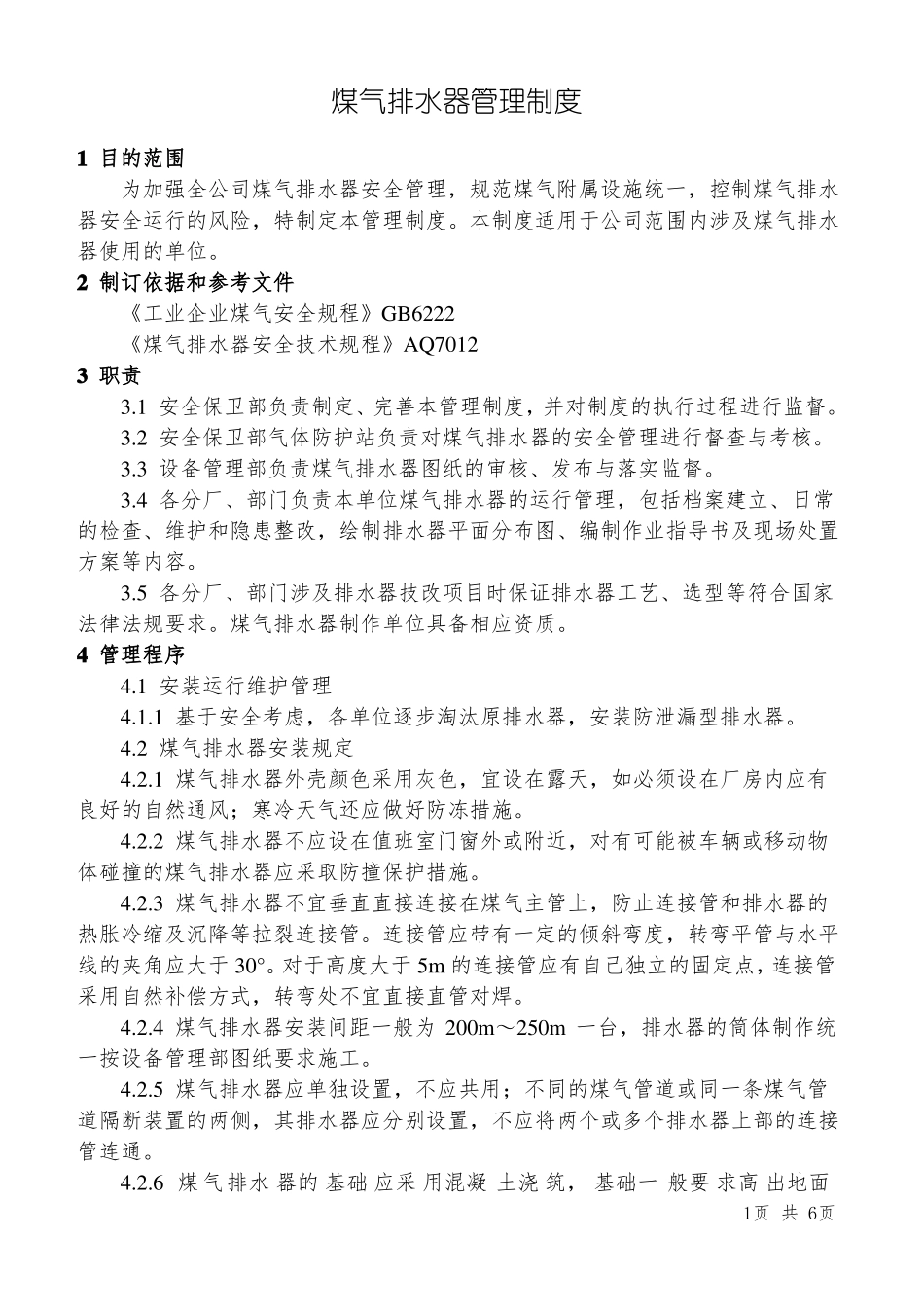

煤气排水器管理制度1目的范围为加强全公司煤气排水器安全管理，规范煤气附属设施统一，控制煤气排水器安全运行的风险，特制定本管理制度。本制度适用于公司范围内涉及煤气排水器使用的单位。2制订依据和参考文件《工业企业煤气安全规程》GB6222《煤气排水器安全技术规程》AQ70123职责3.1安全保卫部负责制定、完善本管理制度，并对制度的执行过程进行监督。3.2安全保卫部气体防护站负责对煤气排水器的安全管理进行督查与考核。3.3设备管理部负责煤气排水器图纸的审核、发布与落实监督。3.4各分厂、部门负责本单位煤气排水器的运行管理，包括档案建立、日常的检查、维护和隐患整改，绘制排水器平面分布图、编制作业指导书及现场处置方案等内容。3.5各分厂、部门涉及排水器技改项目时保证排水器工艺、选型等符合国家法律法规要求。煤气排水器制作单位具备相应资质。4管理程序4.1安装运行维护管理4.1.1基于安全考虑，各单位逐步淘汰原排水器，安装防泄漏型排水器。4.2煤气排水器安装规定4.2.1煤气排水器外壳颜色采用灰色，宜设在露天，如必须设在厂房内应有良好的自然通风；寒冷天气还应做好防冻措施。4.2.2煤气排水器不应设在值班室门窗外或附近，对有可能被车辆或移动物体碰撞的煤气排水器应采取防撞保护措施。4.2.3煤气排水器不宜垂直直接连接在煤气主管上，防止连接管和排水器的热胀冷缩及沉降等拉裂连接管。连接管应带有一定的倾斜弯度，转弯平管与水平线的夹角应大于30°。对于高度大于5m的连接管应有自己独立的固定点，连接管采用自然补偿方式，转弯处不宜直接直管对焊。4.2.4煤气排水器安装间距一般为200m～250m一台，排水器的筒体制作统一按设备管理部图纸要求施工。4.2.5煤气排水器应单独设置，不应共用；不同的煤气管道或同一条煤气管道隔断装置的两侧，其排水器应分别设置，不应将两个或多个排水器上部的连接管连通。4.2.6煤气排水器的基础应采用混凝土浇筑，基础一般要求高出地面1页共6页100—200mm，基础与排水器的底部可垫入H型钢，保持通风干燥，严禁将排水器固定在基础上。4.2.7煤气排水器外围应设防护围栏，围栏有效高度一般不低于2米，栏栅与排水器阀门手轮间距应不小于800mm，围栏上应悬挂明显的煤气排水器安全警示标志牌。规格内容统一按附件要求执行。4.3煤气排水器工艺要求：4.3.1煤气排水器应具备良好的耐击穿性能，能承受一定范围的煤气压力波动，水封的有效高度应取煤气计算力加500mmH2O与煤气计算压力1.2倍的较大值。高压高炉从剩余煤气放散或减压阀组算起300m以内，净煤气管排水器水封的有效高度，应不小于4000mmH2O(40Ka以上）。其它排水器有效高度不得小于3m。4.3.2煤气主管与排水器之间的连接管上应安装上、下两道阀门，上阀门作为检修、应急阀门，应尽量垂直设置在煤气管道的底部，与管底的距离应考虑阀门检修更换空间。下阀门作为切断煤气阀门，连接管上的煤气阀门尽量垂直安装，避免水平安装。阀门宜设置操作平台和爬梯。4.3.3在连接管上两道阀门之间靠近排水器阀门上方的100mm~200mm处应设立一个DN15～20mm的试验管，便于日常检查使用。4.3.4排水器设有清扫孔和放水的闸阀或旋塞；每只排水器均应设有检查管头，所安装的检查管喇叭口应与筒体保持一定间隔，以满足目视的检查要求；不采用连续加水的排水器应设置便于检查水封高度的装置。4.3.5排水器的加水装置设在高压室，当排水器内水位低于有效水位时，加水口采用人工注水或消防车注水，直至溢流口有水流出。4.3.6立式煤气排水器的连接管、排水管管径选择时遵守下表1规定：煤气主管内径Φ/mmΦ≤800800＜Φ≤2000Φ＞2000连接管内径/mm≥80≥100≥125排水管内径/mm≥80≥100≥125注：对于有较大排水量要求的排水器，如高炉煤气洗涤塔、转炉煤气风机后部大水封或煤气冷却器处附近管道的排水器，连接管和排水管内径应根据需要，选择大于等于150mm。第2页共6页4.3.7卧式煤气排水器的连接管、排水管管径选择时遵守下表2规定：煤气主管内径水平筒体直径连接管直径/mm排水管直径/mmΦ/mm/mm300＜Φ≤500≥300≥80≥80550＜Φ≤900950＜Φ≤15001560＜Φ≤20002100＜Φ≤2600Φ＞2700≥350≥400≥500≥600...
