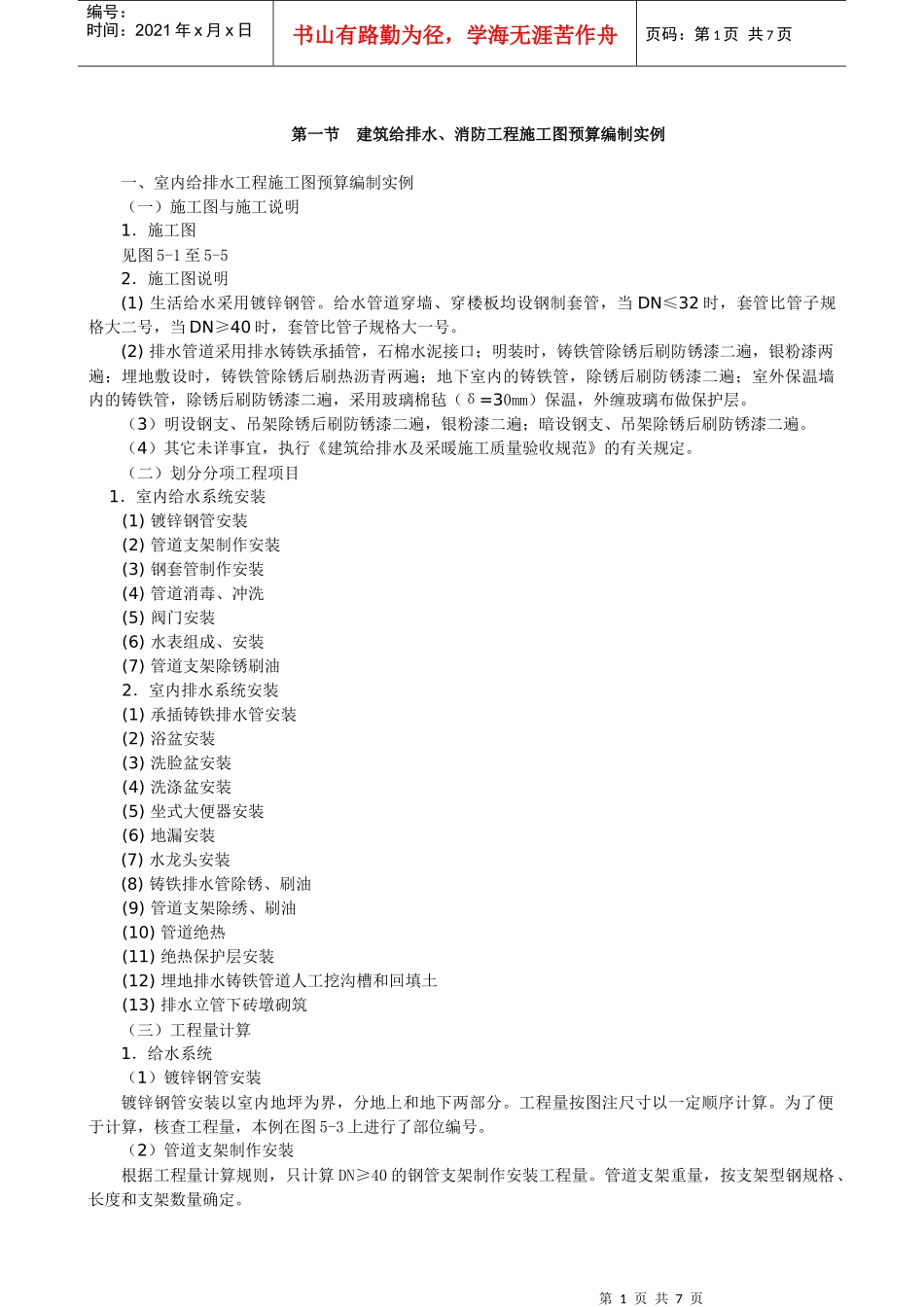

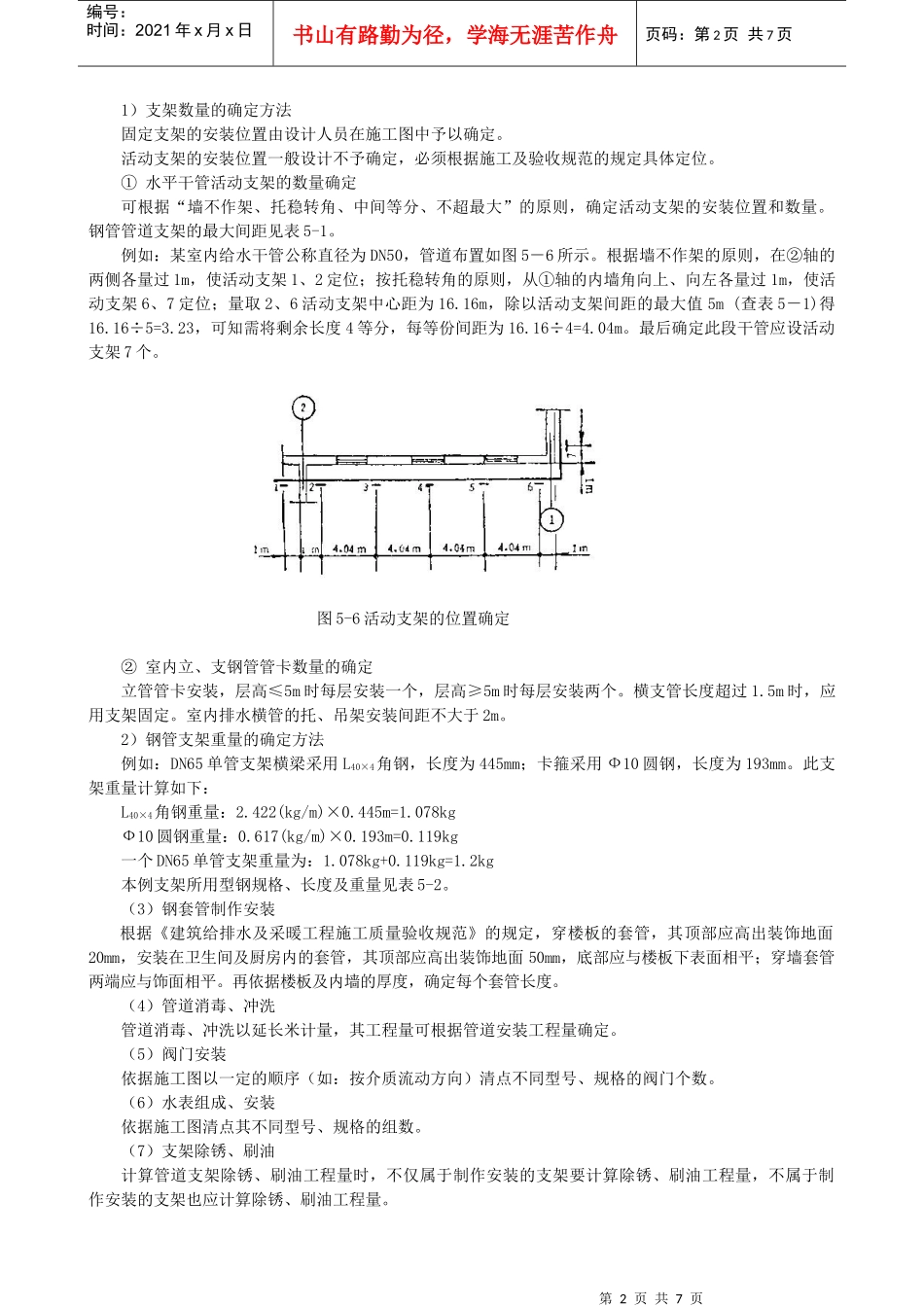

第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共7页第一节建筑给排水、消防工程施工图预算编制实例一、室内给排水工程施工图预算编制实例（一）施工图与施工说明1．施工图见图5-1至5-52．施工图说明(1)生活给水采用镀锌钢管。给水管道穿墙、穿楼板均设钢制套管，当DN≤32时，套管比管子规格大二号，当DN≥40时，套管比管子规格大一号。(2)排水管道采用排水铸铁承插管，石棉水泥接口；明装时，铸铁管除锈后刷防锈漆二遍，银粉漆两遍；埋地敷设时，铸铁管除锈后刷热沥青两遍；地下室内的铸铁管，除锈后刷防锈漆二遍；室外保温墙内的铸铁管，除锈后刷防锈漆二遍，采用玻璃棉毡（δ=30mm）保温，外缠玻璃布做保护层。（3）明设钢支、吊架除锈后刷防锈漆二遍，银粉漆二遍；暗设钢支、吊架除锈后刷防锈漆二遍。（4）其它未详事宜，执行《建筑给排水及采暖施工质量验收规范》的有关规定。（二）划分分项工程项目1．室内给水系统安装(1)镀锌钢管安装(2)管道支架制作安装(3)钢套管制作安装(4)管道消毒、冲洗(5)阀门安装(6)水表组成、安装(7)管道支架除锈刷油2．室内排水系统安装(1)承插铸铁排水管安装(2)浴盆安装(3)洗脸盆安装(4)洗涤盆安装(5)坐式大便器安装(6)地漏安装(7)水龙头安装(8)铸铁排水管除锈、刷油(9)管道支架除绣、刷油(10)管道绝热(11)绝热保护层安装(12)埋地排水铸铁管道人工挖沟槽和回填土(13)排水立管下砖墩砌筑（三）工程量计算1．给水系统（1）镀锌钢管安装镀锌钢管安装以室内地坪为界，分地上和地下两部分。工程量按图注尺寸以一定顺序计算。为了便于计算，核查工程量，本例在图5-3上进行了部位编号。（2）管道支架制作安装根据工程量计算规则，只计算DN≥40的钢管支架制作安装工程量。管道支架重量，按支架型钢规格、长度和支架数量确定。第2页共7页第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页1）支架数量的确定方法固定支架的安装位置由设计人员在施工图中予以确定。活动支架的安装位置一般设计不予确定，必须根据施工及验收规范的规定具体定位。①水平干管活动支架的数量确定可根据“墙不作架、托稳转角、中间等分、不超最大”的原则，确定活动支架的安装位置和数量。钢管管道支架的最大间距见表5-1。例如：某室内给水干管公称直径为DN50，管道布置如图5－6所示。根据墙不作架的原则，在②轴的两侧各量过1m，使活动支架1、2定位；按托稳转角的原则，从①轴的内墙角向上、向左各量过1m，使活动支架6、7定位；量取2、6活动支架中心距为16.16m，除以活动支架间距的最大值5m(查表5－1)得16.16÷5=3.23，可知需将剩余长度4等分，每等份间距为16.16÷4=4.04m。最后确定此段干管应设活动支架7个。图5-6活动支架的位置确定②室内立、支钢管管卡数量的确定立管管卡安装，层高≤5m时每层安装一个，层高≥5m时每层安装两个。横支管长度超过1.5m时，应用支架固定。室内排水横管的托、吊架安装间距不大于2m。2）钢管支架重量的确定方法例如：DN65单管支架横梁采用L40×4角钢，长度为445mm；卡箍采用Ф10圆钢，长度为193mm。此支架重量计算如下：L40×4角钢重量：2.422(kg/m)×0.445m=1.078kgФ10圆钢重量：0.617(kg/m)×0.193m=0.119kg一个DN65单管支架重量为：1.078kg+0.119kg=1.2kg本例支架所用型钢规格、长度及重量见表5-2。（3）钢套管制作安装根据《建筑给排水及采暖工程施工质量验收规范》的规定，穿楼板的套管，其顶部应高出装饰地面20mm，安装在卫生间及厨房内的套管，其顶部应高出装饰地面50mm，底部应与楼板下表面相平；穿墙套管两端应与饰面相平。再依据楼板及内墙的厚度，确定每个套管长度。（4）管道消毒、冲洗管道消毒、冲洗以延长米计量，其工程量可根据管道安装工程量确定。（5）阀门安装依据施工图以一定的顺序（如：按介质流动方向）清点不同型号、规格的阀门个数。（6）水表组成、安装依据施工图清点其不同型号、规格的组数。（7）支架除锈、刷油计算管道支架除锈、刷油工程量时，不仅属于制作安装的支架要计算除锈、刷油工程量，不属于制作安装的支架也应计算除锈、刷油工程量。第3页...
