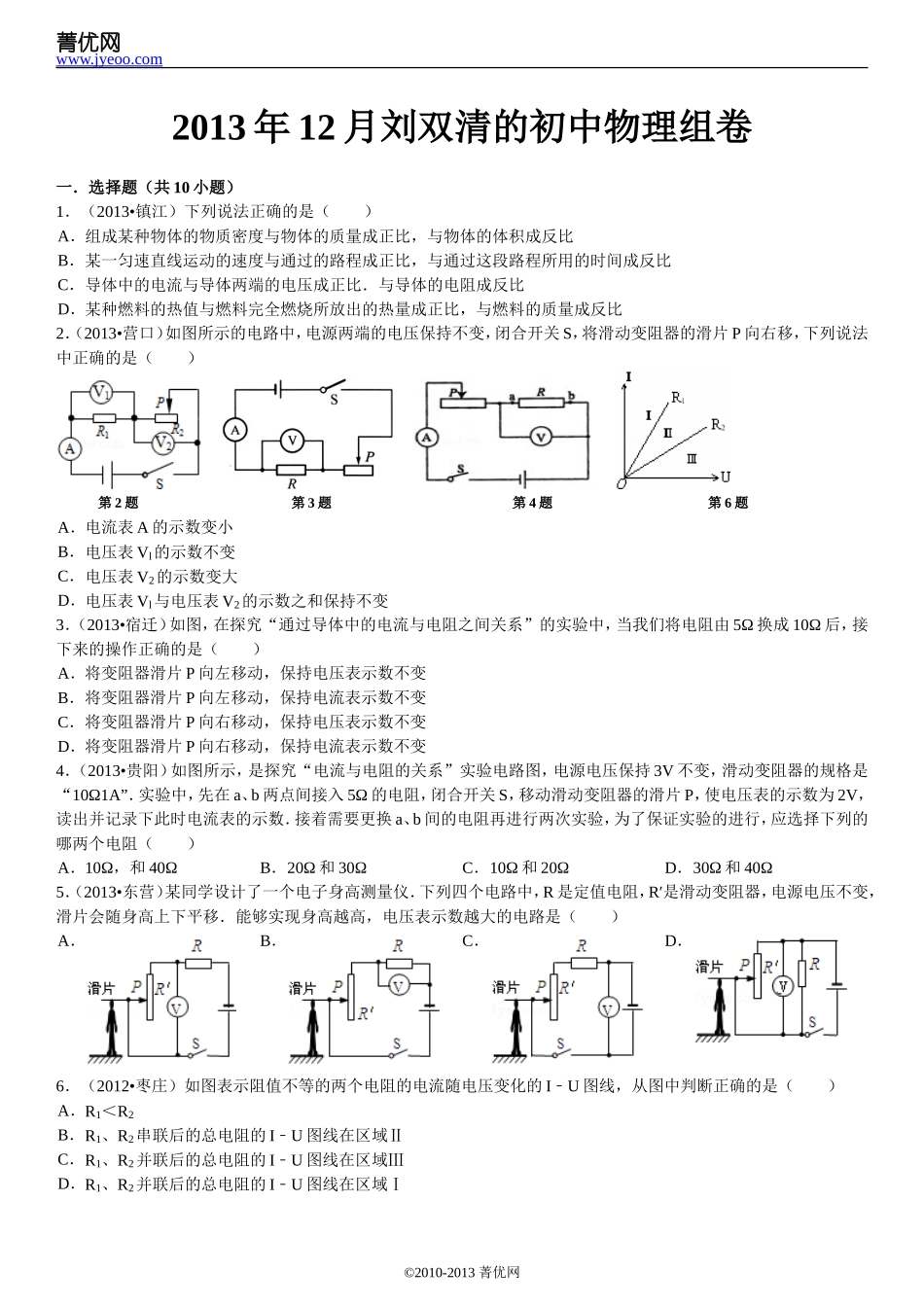

2013年12月刘双清的初中物理组卷菁优网www.jyeoo.com2013年12月刘双清的初中物理组卷一．选择题（共10小题）1．（2013•镇江）下列说法正确的是（）A．组成某种物体的物质密度与物体的质量成正比，与物体的体积成反比B．某一匀速直线运动的速度与通过的路程成正比，与通过这段路程所用的时间成反比C．导体中的电流与导体两端的电压成正比．与导体的电阻成反比D．某种燃料的热值与燃料完全燃烧所放出的热量成正比，与燃料的质量成反比2．（2013•营口）如图所示的电路中，电源两端的电压保持不变，闭合开关S，将滑动变阻器的滑片P向右移，下列说法中正确的是（）第2题第3题第4题第6题A．电流表A的示数变小B．电压表Vl的示数不变C．电压表V2的示数变大D．电压表Vl与电压表V2的示数之和保持不变3．（2013•宿迁）如图，在探究“通过导体中的电流与电阻之间关系”的实验中，当我们将电阻由5Ω换成10Ω后，接下来的操作正确的是（）A．将变阻器滑片P向左移动，保持电压表示数不变B．将变阻器滑片P向左移动，保持电流表示数不变C．将变阻器滑片P向右移动，保持电压表示数不变D．将变阻器滑片P向右移动，保持电流表示数不变4．（2013•贵阳）如图所示，是探究“电流与电阻的关系”实验电路图，电源电压保持3V不变，滑动变阻器的规格是“10Ω1A”．实验中，先在a、b两点间接入5Ω的电阻，闭合开关S，移动滑动变阻器的滑片P，使电压表的示数为2V，读出并记录下此时电流表的示数．接着需要更换a、b间的电阻再进行两次实验，为了保证实验的进行，应选择下列的哪两个电阻（）A．10Ω，和40ΩB．20Ω和30ΩC．10Ω和20ΩD．30Ω和40Ω5．（2013•东营）某同学设计了一个电子身高测量仪．下列四个电路中，R是定值电阻，R′是滑动变阻器，电源电压不变，滑片会随身高上下平移．能够实现身高越高，电压表示数越大的电路是（）A．B．C．D．6．（2012•枣庄）如图表示阻值不等的两个电阻的电流随电压变化的IU﹣图线，从图中判断正确的是（）A．R1＜R2B．R1、R2串联后的总电阻的IU﹣图线在区域ⅡC．R1、R2并联后的总电阻的IU﹣图线在区域ⅢD．R1、R2并联后的总电阻的IU﹣图线在区域Ⅰ©2010-2013菁优网菁优网www.jyeoo.com7．（2011•遵义）如图所示，电源电压恒定，当S接a时，电流表A1与A2的示数之比为3：5；当S接b时，电流表A1与A2的示数之比为2：3，则R2与R3的电阻之比为（）第7题第8题第9题A．9：10B．4：3C．3：4D．5：28．（2011•思明区）如图1所示电路，电源电压保持不变，当闭合开关S，将滑动变阻器的滑片从b端移到a端，两个电阻的“UI”﹣关系图象如图2所示．下列判断正确的是（）A．电源电压为10VB．定值电阻R1的阻值为20ΩC．变阻器滑片在中点时，电流表示数为0.3AD．滑动变阻器R2的阻值变化范围为0～10Ω9．（2011•莆田）将粗细均匀的电阻丝围成闭合的等边三角形abc，如图所示，分别将a、b和a、c两端接在同一电源上，则两次通过ab的电流大小之比是（）A．1：1B．2：1C．1：2D．2：310．（2011•揭阳）如图示是酒精测试仪的原理图．图中酒精气体传感器的电阻随酒精气体浓度的增大而减小，R0为定值酒精测试仪电阻．如果测试时电压表示数越大，表明（）第10题第11题第12题第14题A．传感器的电阻越大B．通过传感器的电流越小C．通过R0的电流大于通过传感器的电流D．测试到的酒精气体浓度越大二．填空题（共10小题）11．（2013•荆州）如图所示，闭合开关S后，向右适当移动滑动变阻器滑片P的过程中，电流表的示数_________（选填“变大”、“变小”或“不变”）；移动滑片时应注意_________．12．（2012•中山）有一种亮度可以调节的小台灯，其电路如图1．电源电压为24Ⅴ，灯泡L的额定电压为24Ⅴ，通过灯泡L的电流跟其两端电压的关系如图2．当灯泡正常发光时，灯丝的电阻为_________Ω．调节滑动变阻器R，使灯泡的实际功率为3.6W时，灯泡两端的电压是_________V，滑动变阻器R连入电路的阻值是_________Ω．13．（2012•眉山）定值电阻R1=10Ω，R2=5Ω，串联在电源电压不变的电路中时，通过R1的电流I1=0.2A，则电源电压U=_________V；若将两电阻并联在同一电路中时，干路中的电流I=_________A...
