八年级物理下册第六章《电压电阻》单元测试卷VIP免费

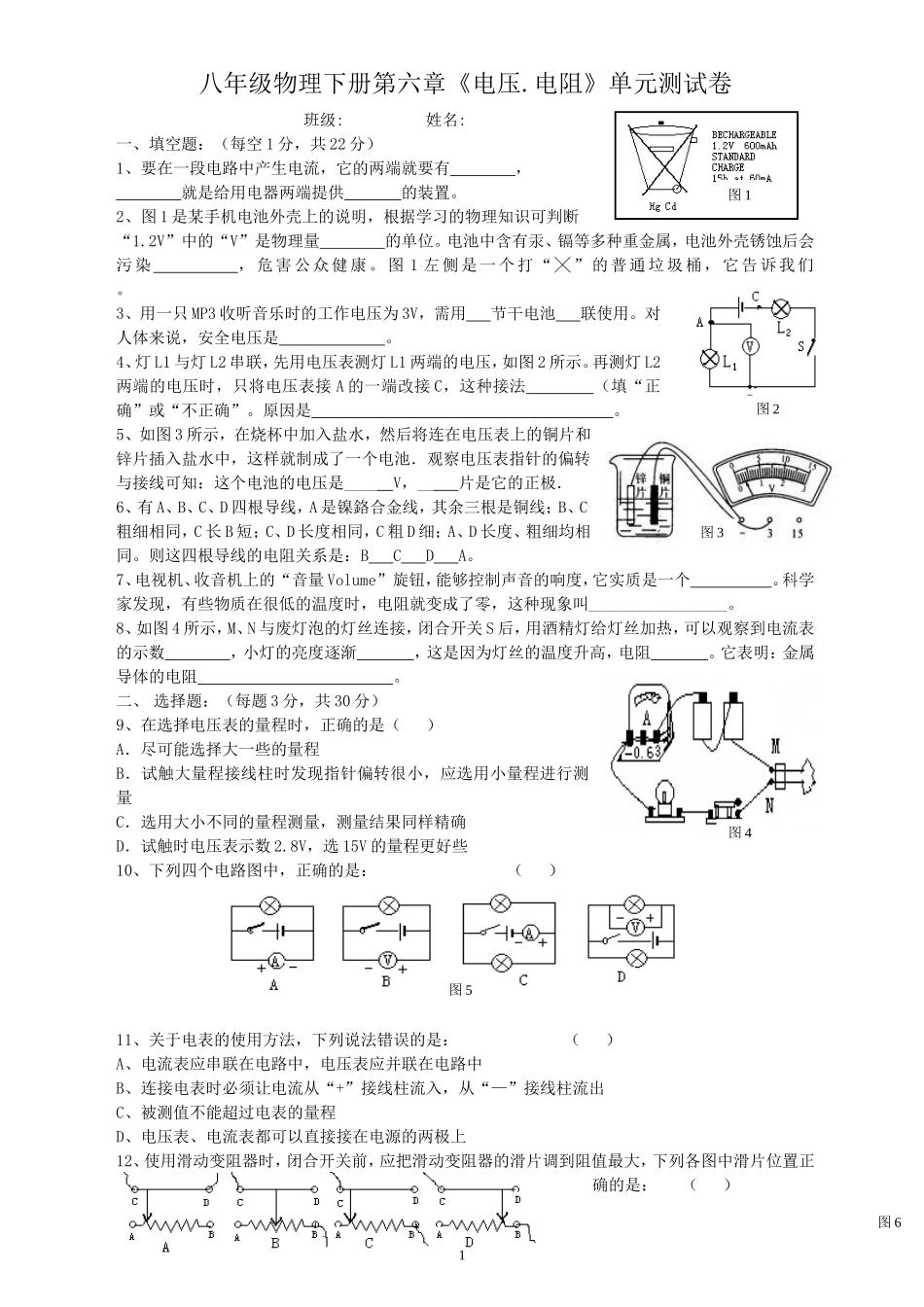

八年级物理下册第六章《电压电阻》单元测试卷_第1页
1/5

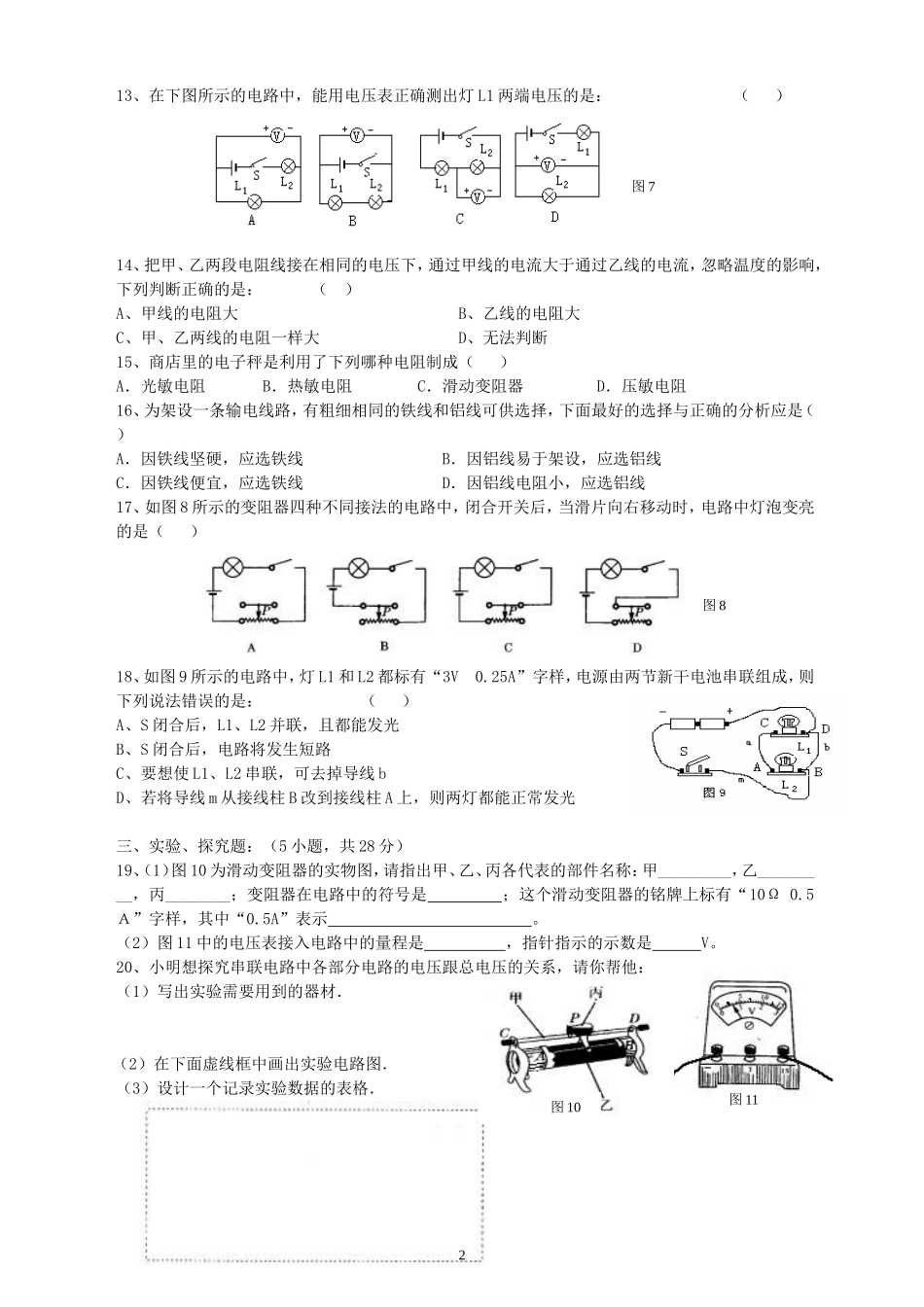

八年级物理下册第六章《电压电阻》单元测试卷_第2页
2/5

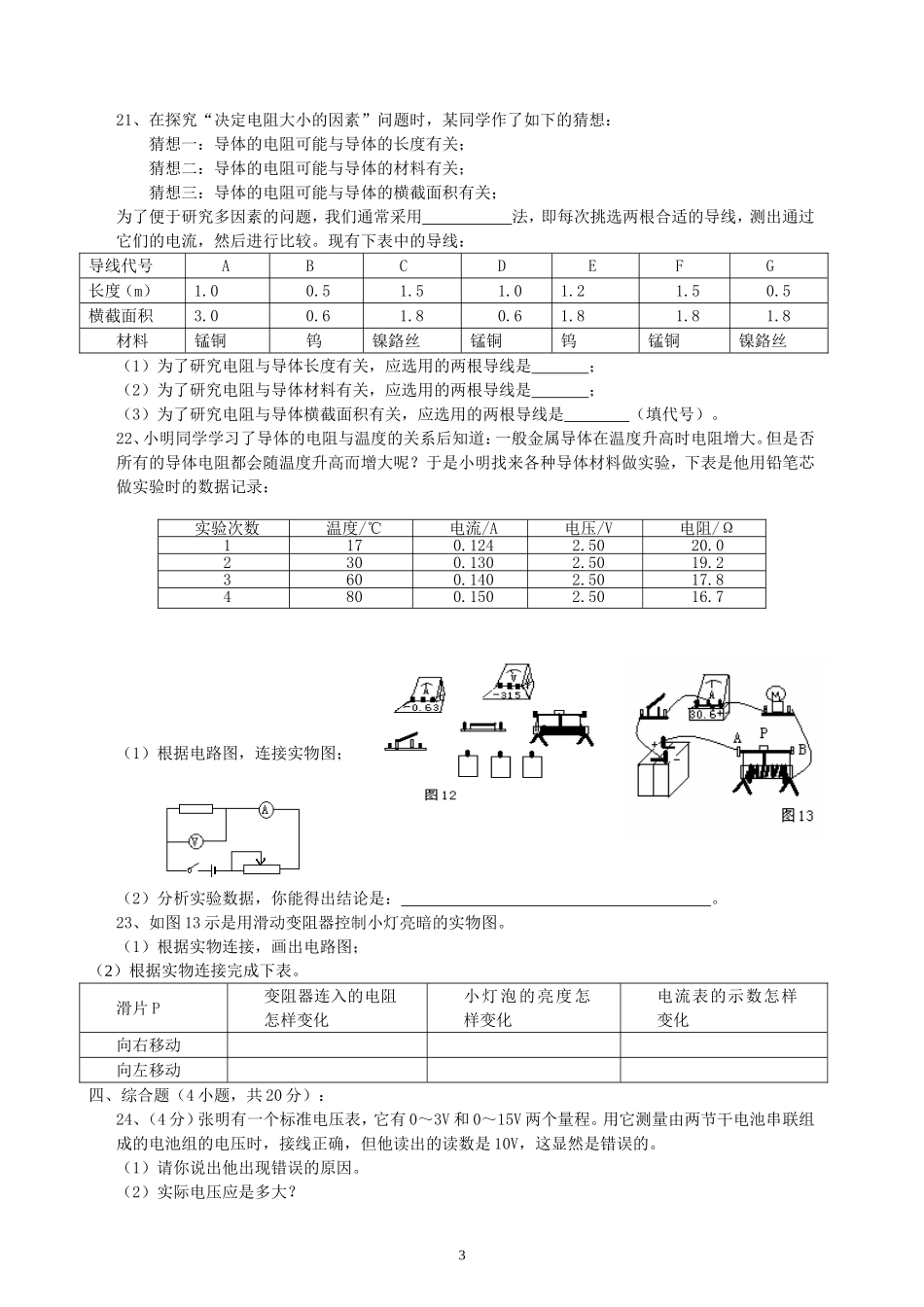

八年级物理下册第六章《电压电阻》单元测试卷_第3页
3/5
八年级物理下册第六章《电压.电阻》单元测试卷班级:姓名:一、填空题:(每空1分,共22分)1、要在一段电路中产生电流,它的两端就要有,就是给用电器两端提供的装置。2、图1是某手机电池外壳上的说明,根据学习的物理知识可判断“1.2V”中的“V”是物理量的单位。电池中含有汞、镉等多种重金属,电池外壳锈蚀后会污染,危害公众健康。图1左侧是一个打“╳”的普通垃圾桶,它告诉我们。3、用一只MP3收听音乐时的工作电压为3V,需用节干电池联使用。对人体来说,安全电压是。4、灯L1与灯L2串联,先用电压表测灯L1两端的电压,如图2所示。再测灯L2两端的电压时,只将电压表接A的一端改接C,这种接法(填“正确”或“不正确”。原因是。5、如图3所示,在烧杯中加入盐水,然后将连在电压表上的铜片和锌片插入盐水中,这样就制成了一个电池.观察电压表指针的偏转与接线可知:这个电池的电压是____V,__片是它的正极.6、有A、B、C、D四根导线,A是镍鉻合金线,其余三根是铜线;B、C粗细相同,C长B短;C、D长度相同,C粗D细;A、D长度、粗细均相同。则这四根导线的电阻关系是:BCDA。7、电视机、收音机上的“音量Volume”旋钮,能够控制声音的响度,它实质是一个。科学家发现,有些物质在很低的温度时,电阻就变成了零,这种现象叫_________________。8、如图4所示,M、N与废灯泡的灯丝连接,闭合开关S后,用酒精灯给灯丝加热,可以观察到电流表的示数,小灯的亮度逐渐,这是因为灯丝的温度升高,电阻。它表明:金属导体的电阻。二、选择题:(每题3分,共30分)9、在选择电压表的量程时,正确的是()A.尽可能选择大一些的量程B.试触大量程接线柱时发现指针偏转很小,应选用小量程进行测量C.选用大小不同的量程测量,测量结果同样精确D.试触时电压表示数2.8V,选15V的量程更好些10、下列四个电路图中,正确的是:()11、关于电表的使用方法,下列说法错误的是:()A、电流表应串联在电路中,电压表应并联在电路中B、连接电表时必须让电流从“+”接线柱流入,从“—”接线柱流出C、被测值不能超过电表的量程D、电压表、电流表都可以直接接在电源的两极上12、使用滑动变阻器时,闭合开关前,应把滑动变阻器的滑片调到阻值最大,下列各图中滑片位置正确的是:()1图4图2图1图3图5图613、在下图所示的电路中,能用电压表正确测出灯L1两端电压的是:()14、把甲、乙两段电阻线接在相同的电压下,通过甲线的电流大于通过乙线的电流,忽略温度的影响,下列判断正确的是:()A、甲线的电阻大B、乙线的电阻大C、甲、乙两线的电阻一样大D、无法判断15、商店里的电子秤是利用了下列哪种电阻制成()A.光敏电阻B.热敏电阻C.滑动变阻器D.压敏电阻16、为架设一条输电线路,有粗细相同的铁线和铝线可供选择,下面最好的选择与正确的分析应是()A.因铁线坚硬,应选铁线B.因铝线易于架设,应选铝线C.因铁线便宜,应选铁线D.因铝线电阻小,应选铝线17、如图8所示的变阻器四种不同接法的电路中,闭合开关后,当滑片向右移动时,电路中灯泡变亮的是()18、如图9所示的电路中,灯L1和L2都标有“3V0.25A”字样,电源由两节新干电池串联组成,则下列说法错误的是:()A、S闭合后,L1、L2并联,且都能发光B、S闭合后,电路将发生短路C、要想使L1、L2串联,可去掉导线bD、若将导线m从接线柱B改到接线柱A上,则两灯都能正常发光三、实验、探究题:(5小题,共28分)19、(1)图10为滑动变阻器的实物图,请指出甲、乙、丙各代表的部件名称:甲_________,乙_________,丙________;变阻器在电路中的符号是;这个滑动变阻器的铭牌上标有“10Ω0.5A”字样,其中“0.5A”表示。(2)图11中的电压表接入电路中的量程是,指针指示的示数是V。20、小明想探究串联电路中各部分电路的电压跟总电压的关系,请你帮他:(1)写出实验需要用到的器材.(2)在下面虚线框中画出实验电路图.(3)设计一个记录实验数据的表格.2图7图8图10图1121、在探究“决定电阻大小的因素”问题时,某同学作了如下的猜想:猜想一:导体的电阻可能与导体的长度有关;猜想二:导体的电阻可能与导体的材料有关;猜想三:导体...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

八年级物理下册第六章《电压电阻》单元测试卷
