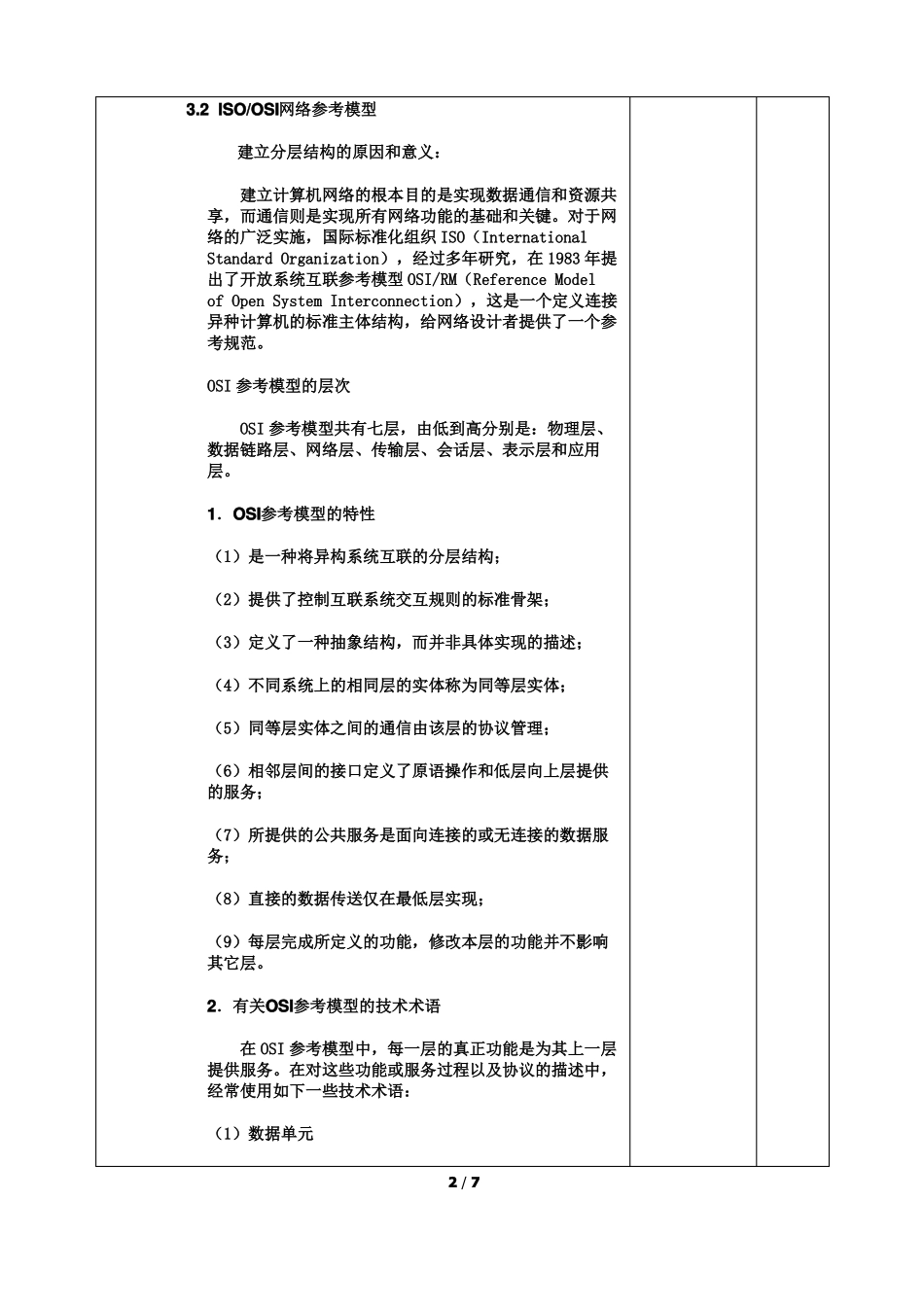

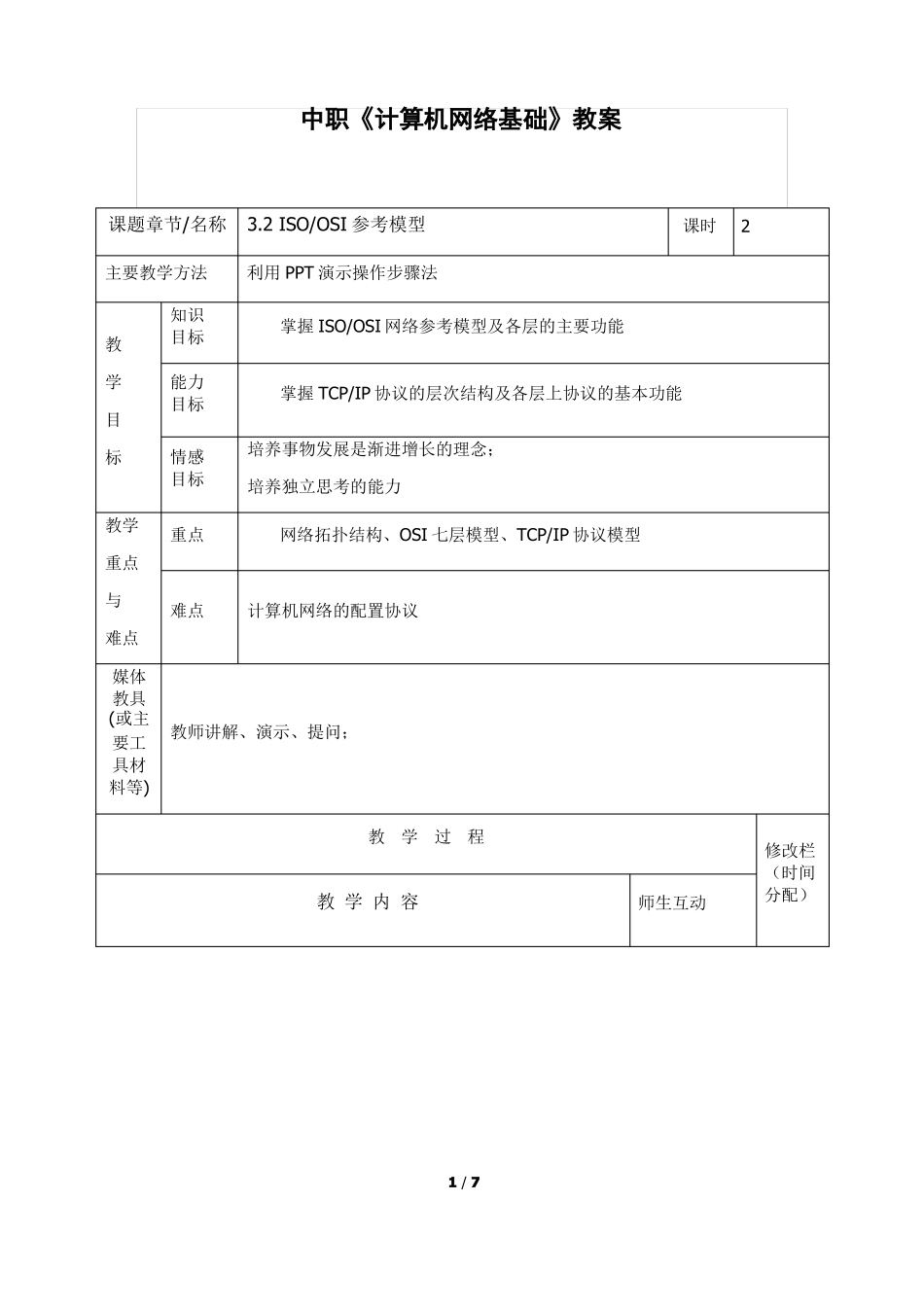

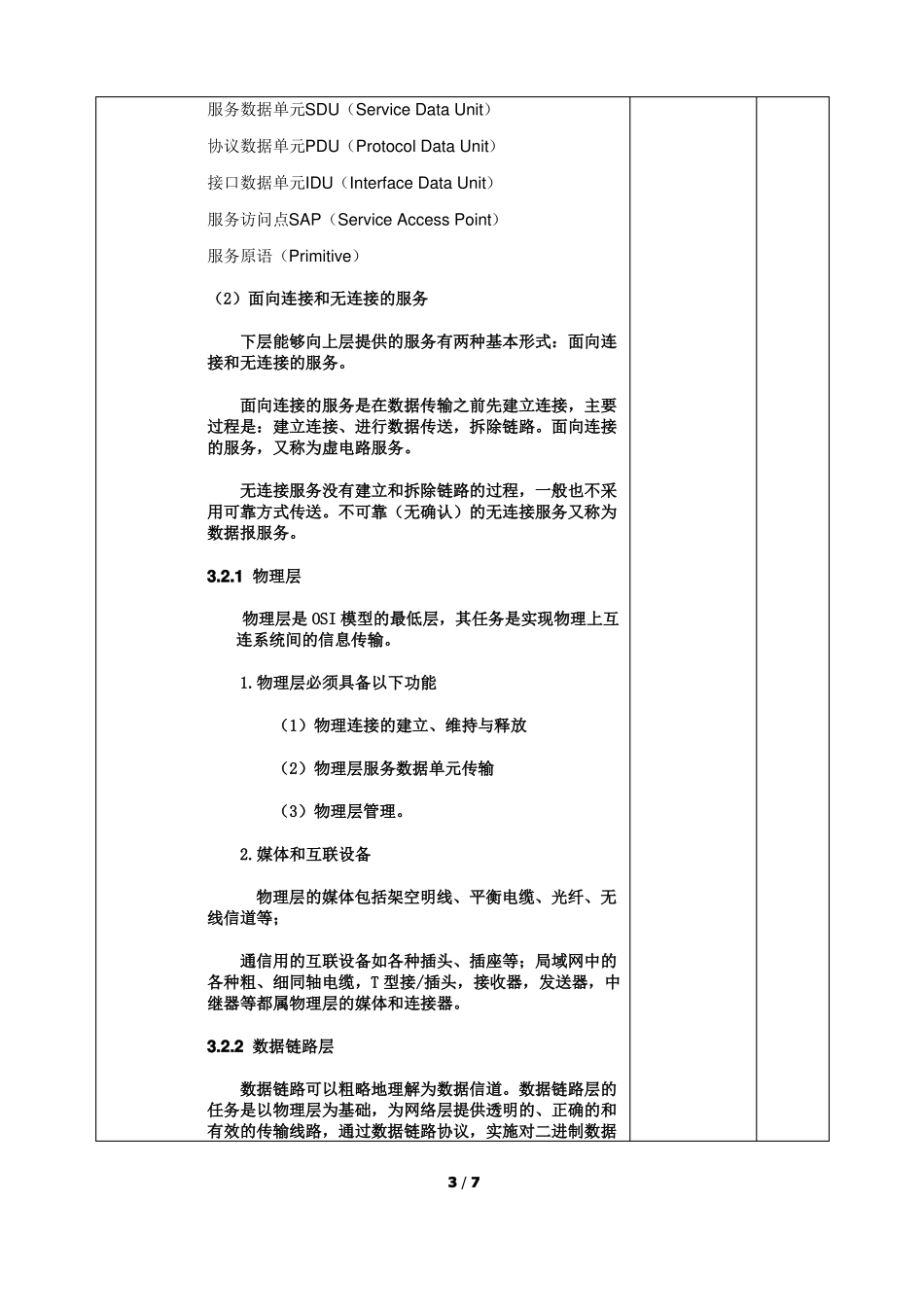

中职《计算机网络基础》教案课题章节/名称3.2ISO/OSI参考模型主要教学方法知识目标能力目标情感目标重点利用PPT演示操作步骤法掌握ISO/OSI网络参考模型及各层的主要功能课时2教学目标掌握TCP/IP协议的层次结构及各层上协议的基本功能培养事物发展是渐进增长的理念；培养独立思考的能力网络拓扑结构、OSI七层模型、TCP/IP协议模型教学重点与难点难点计算机网络的配置协议媒体教具(或主教师讲解、演示、提问；要工具材料等)教学过程教学内容师生互动修改栏（时间分配）1/73.2ISO/OSI网络参考模型建立分层结构的原因和意义：建立计算机网络的根本目的是实现数据通信和资源共享，而通信则是实现所有网络功能的基础和关键。对于网络的广泛实施，国际标准化组织ISO（InternationalStandardOrganization），经过多年研究，在1983年提出了开放系统互联参考模型OSI/RM（ReferenceModelofOpenSystemInterconnection），这是一个定义连接异种计算机的标准主体结构，给网络设计者提供了一个参考规范。OSI参考模型的层次OSI参考模型共有七层，由低到高分别是：物理层、数据链路层、网络层、传输层、会话层、表示层和应用层。1．OSI参考模型的特性（1）是一种将异构系统互联的分层结构；（2）提供了控制互联系统交互规则的标准骨架；（3）定义了一种抽象结构，而并非具体实现的描述；（4）不同系统上的相同层的实体称为同等层实体；（5）同等层实体之间的通信由该层的协议管理；（6）相邻层间的接口定义了原语操作和低层向上层提供的服务；（7）所提供的公共服务是面向连接的或无连接的数据服务；（8）直接的数据传送仅在最低层实现；（9）每层完成所定义的功能，修改本层的功能并不影响其它层。2．有关OSI参考模型的技术术语在OSI参考模型中，每一层的真正功能是为其上一层提供服务。在对这些功能或服务过程以及协议的描述中，经常使用如下一些技术术语：（1）数据单元2/7服务数据单元SDU（ServiceDataUnit）协议数据单元PDU（ProtocolDataUnit）接口数据单元IDU（InterfaceDataUnit）服务访问点SAP（ServiceAccessPoint）服务原语（Primitive）（2）面向连接和无连接的服务下层能够向上层提供的服务有两种基本形式：面向连接和无连接的服务。面向连接的服务是在数据传输之前先建立连接，主要过程是：建立连接、进行数据传送，拆除链路。面向连接的服务，又称为虚电路服务。无连接服务没有建立和拆除链路的过程，一般也不采用可靠方式传送。不可靠（无确认）的无连接服务又称为数据报服务。3.2.1物理层物理层是OSI模型的最低层，其任务是实现物理上互连系统间的信息传输。1.物理层必须具备以下功能（1）物理连接的建立、维持与释放（2）物理层服务数据单元传输（3）物理层管理。2.媒体和互联设备物理层的媒体包括架空明线、平衡电缆、光纤、无线信道等；通信用的互联设备如各种插头、插座等；局域网中的各种粗、细同轴电缆，T型接/插头，接收器，发送器，中继器等都属物理层的媒体和连接器。3.2.2数据链路层数据链路可以粗略地理解为数据信道。数据链路层的任务是以物理层为基础，为网络层提供透明的、正确的和有效的传输线路，通过数据链路协议，实施对二进制数据3/7正确、可靠的传输。数据链路的建立、拆除、对数据的检错、纠错是数据链路层的基本任务。1.链路层的主要功能（1）链路管理（2）帧的装配与分解（3）帧的同步（4）流量控制与顺序控制（5）差错控制（6）使接收端能区分数据和控制信息（7）透明传输（8）寻址2.数据链路层的主要协议（1）ISO1745-1975（2）ISO3309-1984（3）ISO77763.链路层产品独立的链路产品中最常见的是网卡，网桥也是链路产品。数据链路层将本质上不可靠的传输媒介变成可靠的传输通路提供给网络层。在IEEE802．3情况下，数据链路层分成两个子层：一个是逻辑链路控制，另一个是媒体访问控制。3.2.3网络层网络层是通信子网与资源子网之间的接口，也是高、低层协议之间的接口层。网络层的主要功能是路由选择、流量控制、传输确认、中断、差错及故障的恢复等。当本地端与目的端不处于同一网络中，网络层将处理这些差异。4/71.网络层的主要功能（1）建立和拆除网络连...
