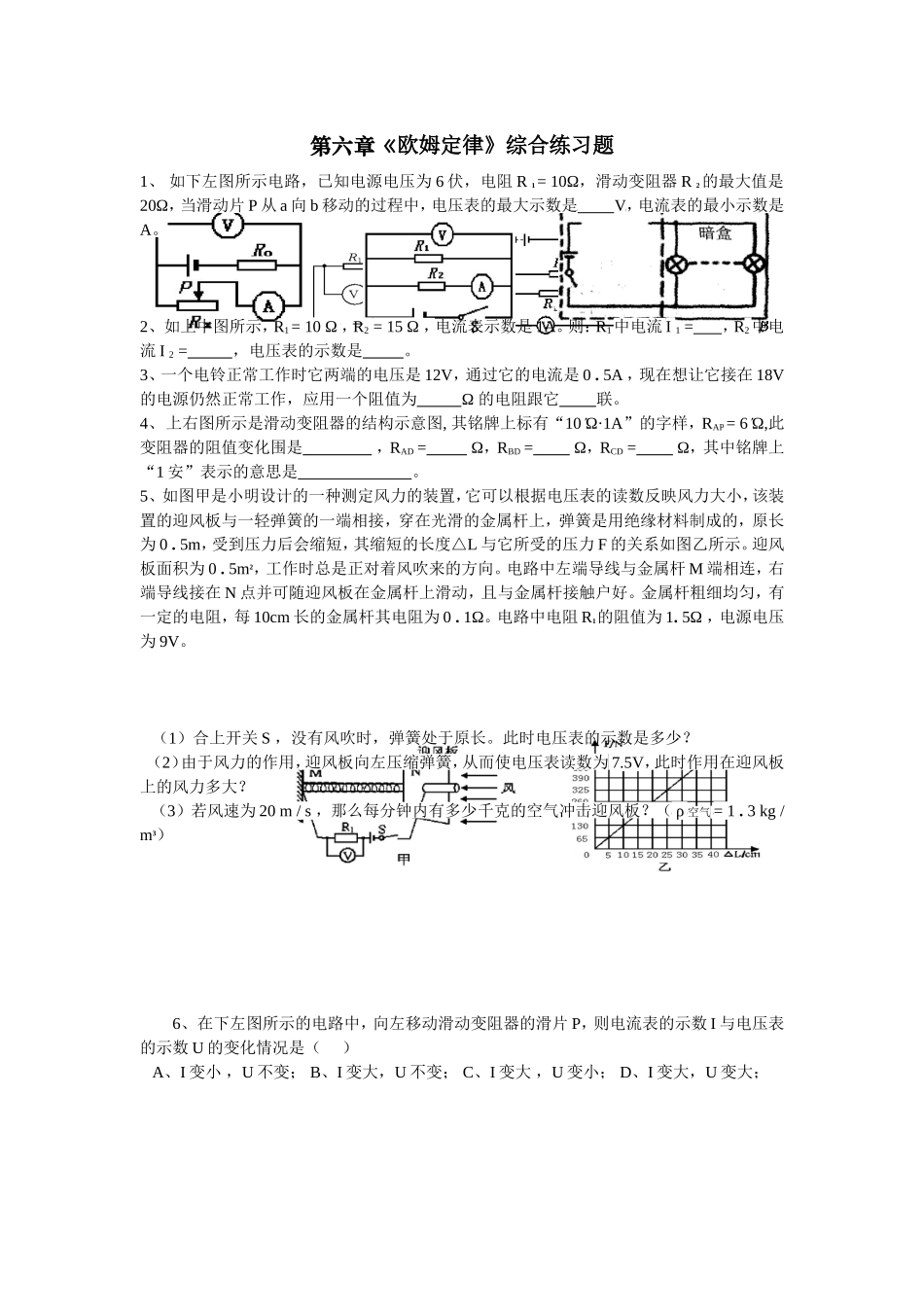

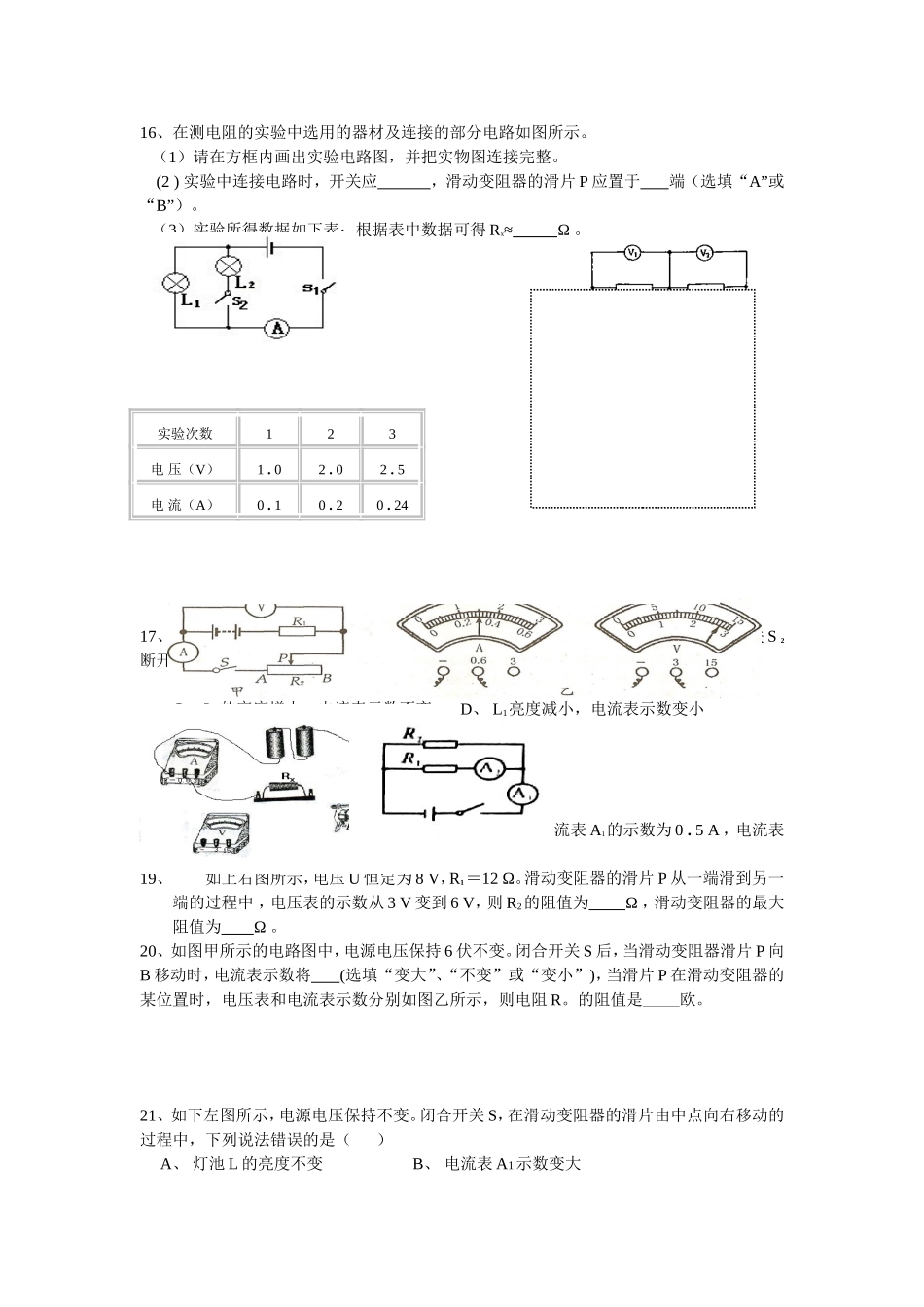

第六章《欧姆定律》综合练习题1、如下左图所示电路，已知电源电压为6伏，电阻R1=10Ω，滑动变阻器R2的最大值是20Ω，当滑动片P从a向b移动的过程中，电压表的最大示数是V，电流表的最小示数是A。2、如上中图所示，R1=10Ω，R2=15Ω，电流表示数是1A。则：R1中电流I1=，R2中电流I2=，电压表的示数是。3、一个电铃正常工作时它两端的电压是12V，通过它的电流是0.5A，现在想让它接在18V的电源仍然正常工作，应用一个阻值为Ω的电阻跟它联。4、上右图所示是滑动变阻器的结构示意图,其铭牌上标有“10Ώ·1A”的字样，RAP=6Ώ,此变阻器的阻值变化围是，RAD=Ω，RBD=Ω，RCD=Ω，其中铭牌上“1安”表示的意思是。5、如图甲是小明设计的一种测定风力的装置，它可以根据电压表的读数反映风力大小，该装置的迎风板与一轻弹簧的一端相接，穿在光滑的金属杆上，弹簧是用绝缘材料制成的，原长为0.5m，受到压力后会缩短，其缩短的长度△L与它所受的压力F的关系如图乙所示。迎风板面积为0.5m2，工作时总是正对着风吹来的方向。电路中左端导线与金属杆M端相连，右端导线接在N点并可随迎风板在金属杆上滑动，且与金属杆接触户好。金属杆粗细均匀，有一定的电阻，每10cm长的金属杆其电阻为0.1Ω。电路中电阻R1的阻值为1.5Ω，电源电压为9V。（1）合上开关S，没有风吹时，弹簧处于原长。此时电压表的示数是多少？（2）由于风力的作用，迎风板向左压缩弹簧，从而使电压表读数为7.5V，此时作用在迎风板上的风力多大？（3）若风速为20m/s，那么每分钟内有多少千克的空气冲击迎风板？（ρ空气=1.3kg/m3）6、在下左图所示的电路中，向左移动滑动变阻器的滑片P，则电流表的示数I与电压表的示数U的变化情况是（）A、I变小，U不变；B、I变大，U不变；C、I变大，U变小；D、I变大，U变大；7、在上中图所示的电路中，闭合开关S，电压表的示数为U，电流表的示数为I，两电阻的阻值分别为R1与R2，则下列关系式正确的是（）A、U/I=R1B、U/I=R2C、U/I=R1+R2D、U/I=R1R2/（R1+R2）8、如上右图所示，暗盒内有若干只规格相同的小彩灯并联后接到暗盒外的电源上，为了判断暗盒内小彩灯的数目，现提供一只与暗盒内规格相同的小彩灯、两只电流表和导线，请利用所提供的器材，在虚线框内画出你所设计的图。9、如下左图所示，闭合开关s后，电流表几乎无示数，电压表示数近似等电源电压，产生这一现象的原因可能是（）A、L2短路B、L2灯丝断了C、L1短路D、L1灯丝断了10、如上中图所示的电路中．电源电压不变，R为定值电阻，当开关S闭合后，滑片P从右端向左端移动的过程中，下列说法正确的是（）A、电流表示数变小B、电压表示数不变C、电压表示数变大D、电压表示数变小11、为测量待测电阻Rx阻值，小敬设计了如上右图所示的电路，R0的阻值已知，且电源电压不变，她测出Rx的阻值(填“能”或“不能”)，因为。12、下列说法正确的是（）A、我国家庭电路火线与零线问的电压为220VB、开关断开，灯泡L1和L2同时熄灭．则L1和L2一定足串联的C、滑动变阻器是通过改变接人电路中电阻丝长度改变电阻的D、无论是电流表或电压表，电流都是从正接线柱流入，从负接线柱流出13、在下左图所示的电路中，电源电压恒定，灯的电阻为20Ω，当滑动变阻的滑片P位于中点时，伏特表的示数为2V，安培表的示数为0.2A；当滑片P位于滑动变阻器的最右端时，伏特表的示数为V。14、如上中图所示的电路中，电源电压保持不变。当开关S断开，甲、乙两表为电流表时，两表的示数之比I甲∶I乙为3∶5，当开关S闭合，甲、乙两表为电压表时，两表示数之比U甲∶U乙为。15、如上右图所示的电路中，电源两端的电压保持不变，电阻R2与R3的阻值均为10Ω。闭合开关S，电流表A1和A2的示数之比为3：2。若把电流表A1和A2分别换成电压表V1和V2后，电压表V1的示数为U1，电压表V2的示数为U2。则下列选项正确的是()A、R1＝5ΩB、R1＝20ΩC、U1：U2＝3：4D、U1：U2＝4：316、在测电阻的实验中选用的器材及连接的部分电路如图所示。（1）请在方框内画出实验电路图，并把实物图连接完整。(2)实验中连接电路时，开关应，滑动变阻器的滑片P应置于端（选填“A”或“B”）。（3）实验所得数据如下表...
