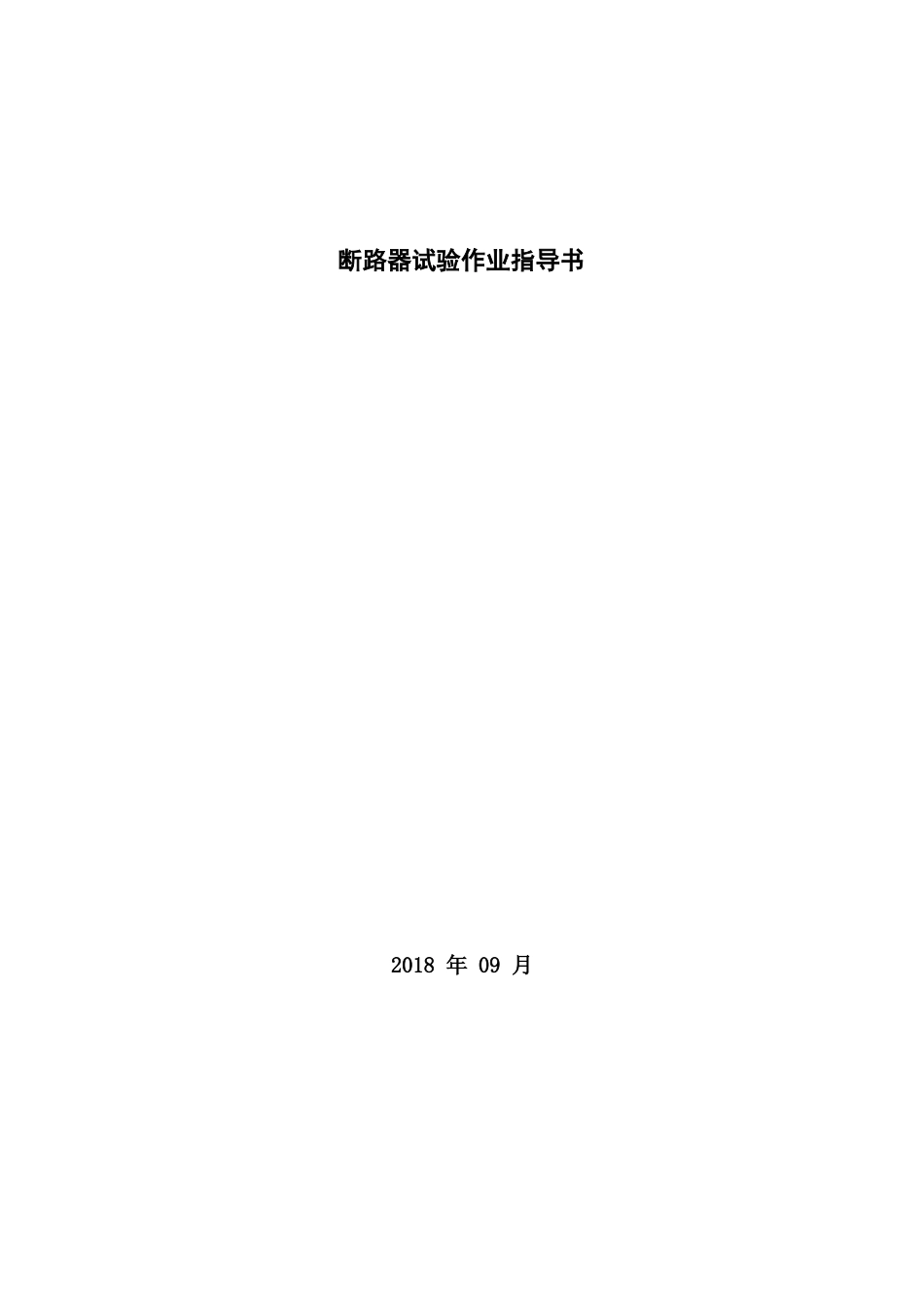

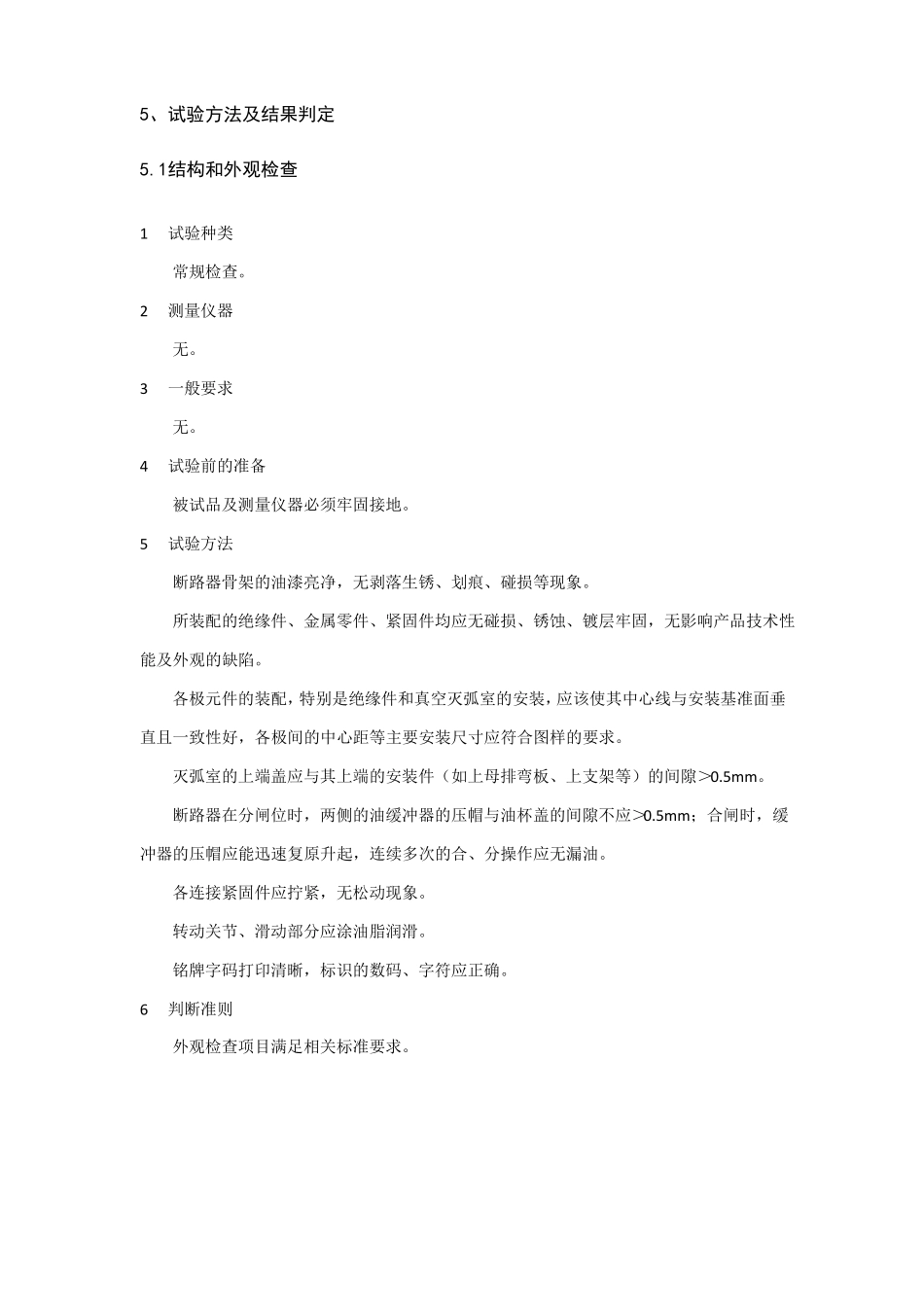

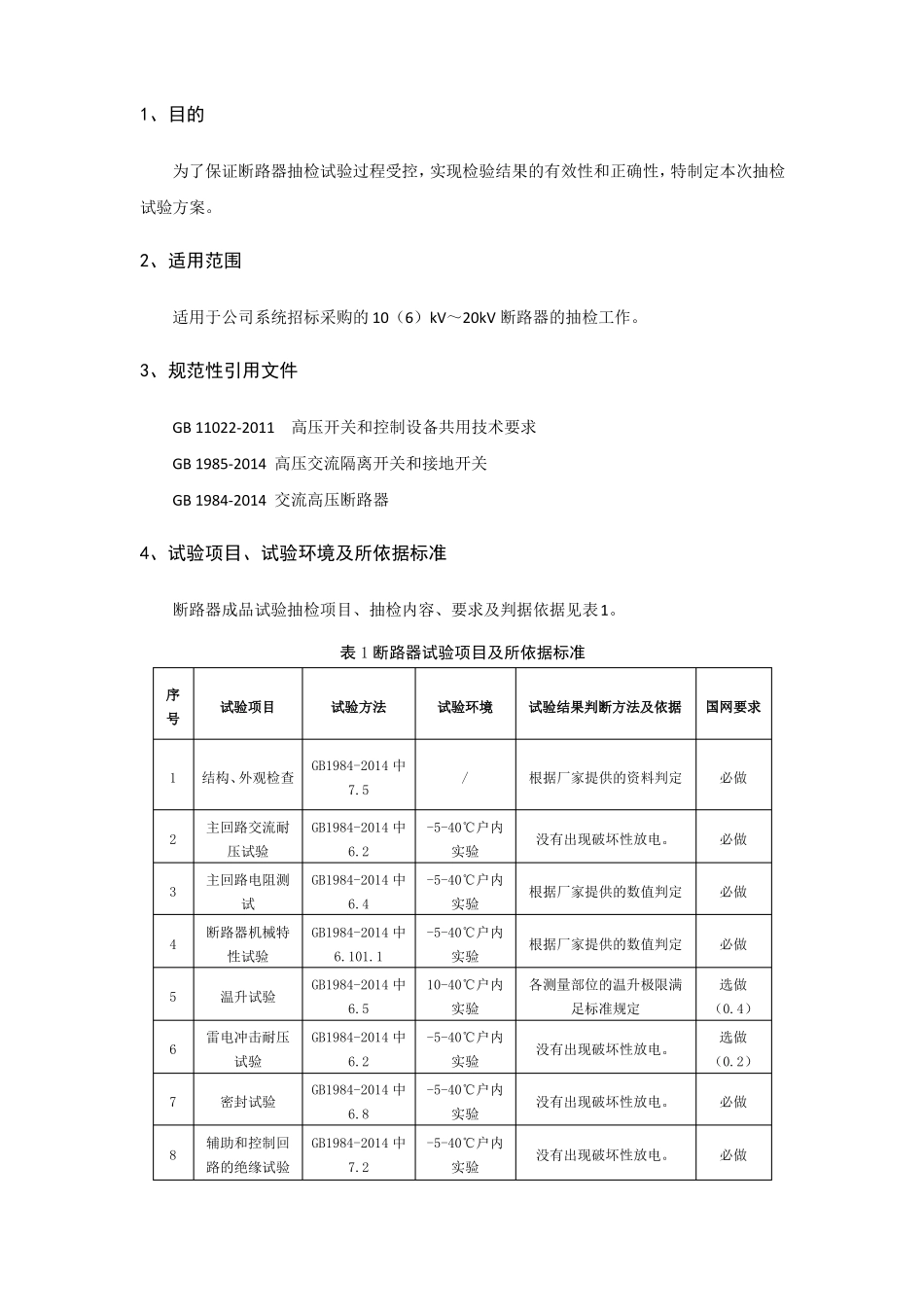

断路器试验作业指导书2018年09月1、目的为了保证断路器抽检试验过程受控，实现检验结果的有效性和正确性，特制定本次抽检试验方案。2、适用范围适用于公司系统招标采购的10（6）kV～20kV断路器的抽检工作。3、规范性引用文件GB11022-2011高压开关和控制设备共用技术要求GB1985-2014高压交流隔离开关和接地开关GB1984-2014交流高压断路器4、试验项目、试验环境及所依据标准断路器成品试验抽检项目、抽检内容、要求及判据依据见表1。表1断路器试验项目及所依据标准序号试验项目试验方法试验环境试验结果判断方法及依据国网要求1结构、外观检查GB1984-2014中7.5GB1984-2014中6.2GB1984-2014中6.4GB1984-2014中6.101.1GB1984-2014中6.5GB1984-2014中6.2GB1984-2014中6.8GB1984-2014中7.2/根据厂家提供的资料判定必做2主回路交流耐压试验主回路电阻测试断路器机械特性试验温升试验雷电冲击耐压试验密封试验辅助和控制回路的绝缘试验-5-40℃户内实验-5-40℃户内实验-5-40℃户内实验10-40℃户内实验-5-40℃户内实验-5-40℃户内实验-5-40℃户内实验没有出现破坏性放电。必做3根据厂家提供的数值判定必做4根据厂家提供的数值判定各测量部位的温升极限满足标准规定没有出现破坏性放电。必做选做（0.4）选做（0.2）必做567没有出现破坏性放电。8没有出现破坏性放电。必做5、试验方法及结果判定5.1结构和外观检查1试验种类常规检查。2测量仪器无。3一般要求无。4试验前的准备被试品及测量仪器必须牢固接地。5试验方法断路器骨架的油漆亮净，无剥落生锈、划痕、碰损等现象。所装配的绝缘件、金属零件、紧固件均应无碰损、锈蚀、镀层牢固，无影响产品技术性能及外观的缺陷。各极元件的装配，特别是绝缘件和真空灭弧室的安装，应该使其中心线与安装基准面垂直且一致性好，各极间的中心距等主要安装尺寸应符合图样的要求。灭弧室的上端盖应与其上端的安装件（如上母排弯板、上支架等）的间隙＞0.5mm。断路器在分闸位时，两侧的油缓冲器的压帽与油杯盖的间隙不应＞0.5mm；合闸时，缓冲器的压帽应能迅速复原升起，连续多次的合、分操作应无漏油。各连接紧固件应拧紧，无松动现象。转动关节、滑动部分应涂油脂润滑。铭牌字码打印清晰，标识的数码、字符应正确。6判断准则外观检查项目满足相关标准要求。5.2主回路交流耐压试验1试验种类型式试验。2测量仪器三相无局放电源；试验变；电容分压器。3一般要求试验应在-5℃~40℃环境温度；试品与接地体或邻近物体的距离，一般应不小于试品高压部分与接地部分间最小距离的1.5倍。4试验前的准备被试品及测量仪器必须牢固接地。5接线原理图6试验方法断路器（相对地，相间，断口间）试验应从不大于规定试验电压值的1/3开始，在80%的试验电压下应确认试验电压的波形，试验电压峰值与方均根值的比等于2±0.07，升压应以每秒2%速度，将试验电压提高到额定试验电压，应测量电压的峰值，试验电压应是测量电压的峰值除以2。额定试验电压下的波形，峰值与方均根值的比，应等于2±0.07；额定试验电压值允许偏差小于1%；在此试验电压下维持60秒，同时，应观察电流表的指示状况，然后迅速降低到1/3额定试验电压以下再切断电源。10kV断路器，相对地加压42kV,断口加压48kV。7判断准则试验过程中，如果电压不突然下降，电流指示不摆动、没有放电声，试验合格；如果有轻微放电声，在重复试验中消失，也视为合格；如果有较大的放电声，在重复试验中消失，需寻找放电部位，采取必要的措施，根据放电部位决定是否复试。8注意事项注意分压器二次接地牢固；应注意保持人员及试验线路线的安全距离。5.3主回路电阻测试验1试验种类例行试验。2测量仪器回路测试仪。3一般要求试验应在-5℃~40℃环境温度，湿度小于85％下进行；环境条件还应符合仪器的使用要求。4试验前的准备被试品及测量仪器接地装置必须牢固接地。5接线原理图6测量参数记录环境温度；测量每极端子间电压降或电阻值。7试验方法7.1回路电阻测量试验电流应取100A到额定电流之间的任意方便值。在温升试验前、开关设备和控制设备处在周围空气温度下测量直流电压降或电阻，还应在温升试验后，开关设备和控制设备冷却到周围空...
