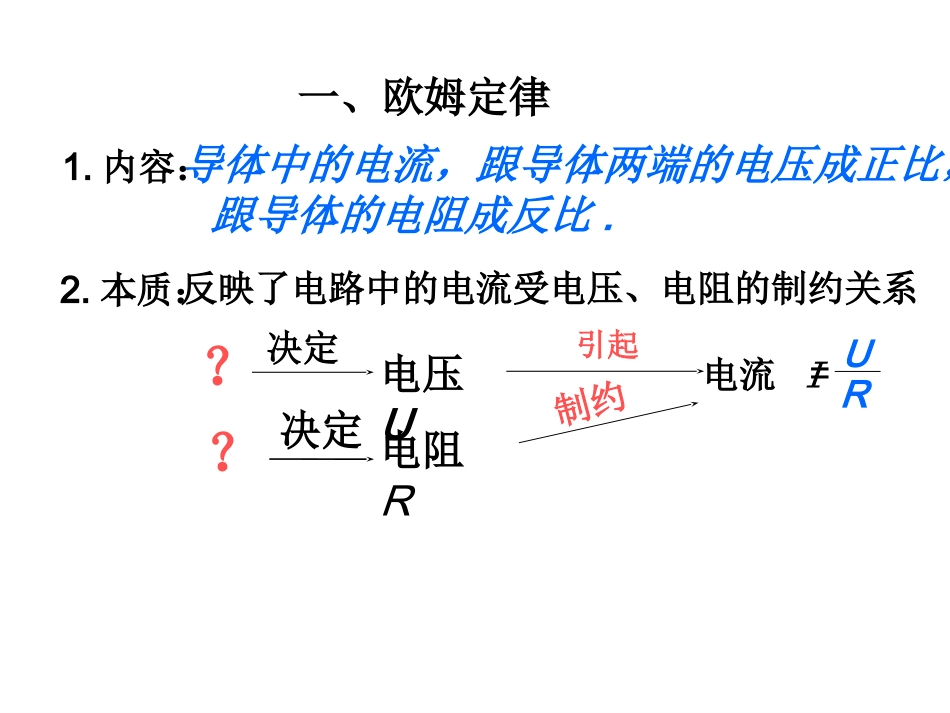

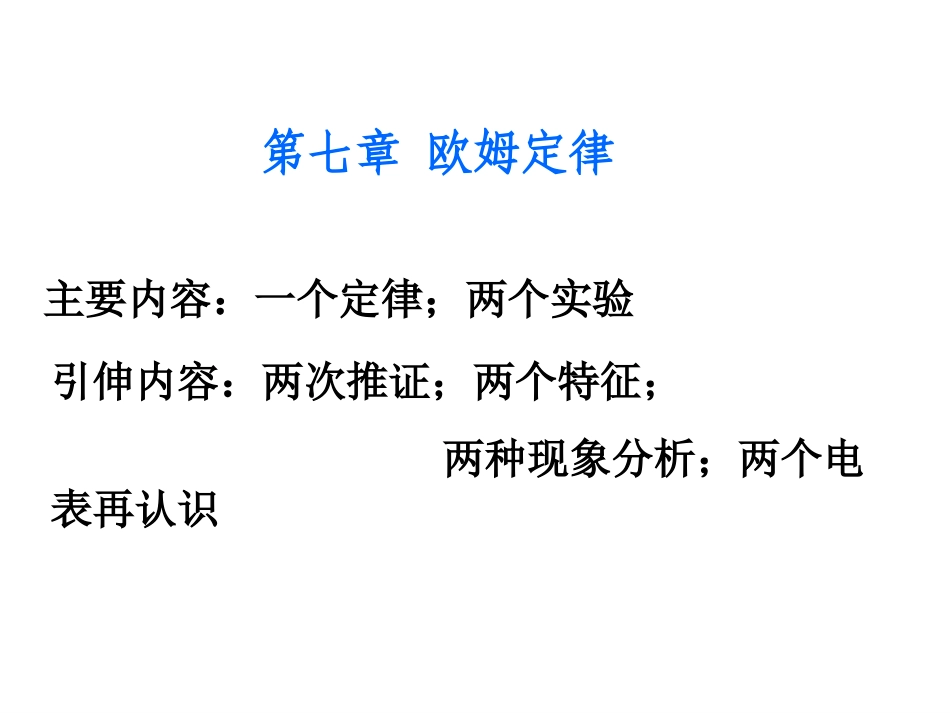

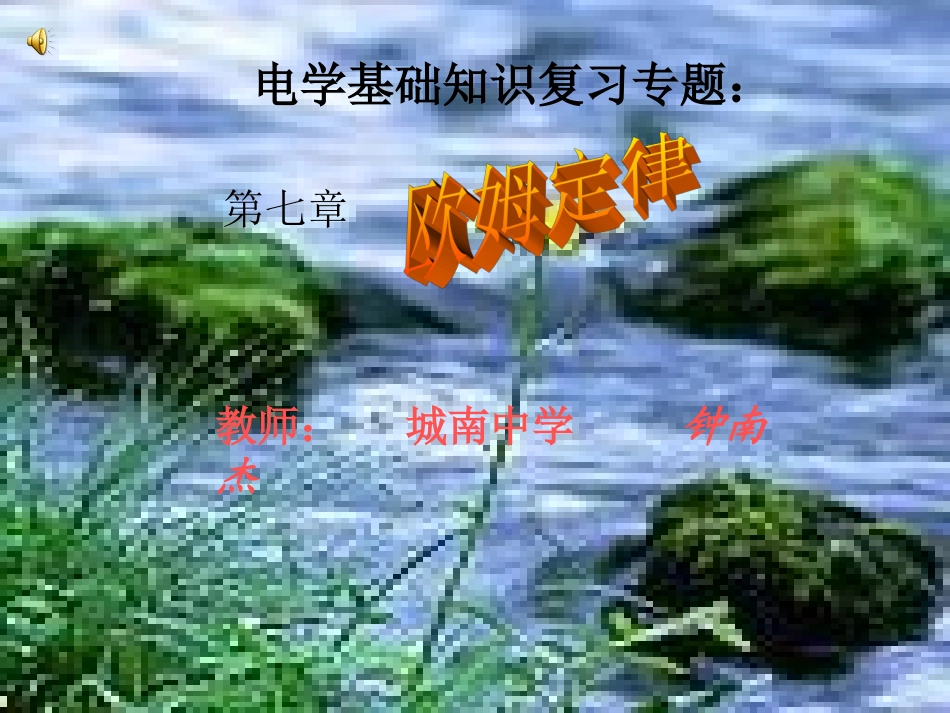

电学基础知识复习专题：第七章教师：城南中学钟南杰第七章欧姆定律主要内容：一个定律；两个实验引伸内容：两次推证；两个特征；两种现象分析；两个电表再认识2.本质：电压U引起电流I电阻R制约=UR决定？决定？1.内容：反映了电路中的电流受电压、电阻的制约关系一、欧姆定律导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比.3.应用原则①单位限制：IAUVRΩ②“同一性”法则：I总=U总R总I1=U1R1③推导公式的作用:U=IR可计算导体两端的电压UR=I可计算导体的电阻1.某电路中的电阻若增加3Ω，电流则降为原值的2/3，若电源电压不变，则原来的电阻是？分析：先可根据题意画出简图对总电路应用欧姆定律得：先即U原R0I=……①后=U′R′I′即……②R0UR0UR1３Ω==URI=I23R0+R1Ｕ原对总电路应用欧姆定律得：先即U原R0I=……①后=U′R′I′即……②=URI=I23R0+R1Ｕ原②①得：∴3R02R02R1+=R02R1==6Ω=23R0+R1Ｕ原Ｕ原R0R０Ｕ原==R0+R1Ｕ原×R0+R1R0★用欧姆定律分析与计算时，要特别注意它的“动态”与“静态”两层含义：“动态”——“静态“——I1=U1R1I1′=U1′R1′U1I1′I1U1′=R1I1I2R2=（）2.在如图2所示的电路中，开关S闭合后，灯泡L不亮。用测电笔测试c、d两点时，氖管均发光；测试a、b两点时，只在a点氖管发光。则电路故障可能是：aL火线零线图2bcdS····A.火线与零线短路B.a、d之间某处短路C.b、c之间某处断路D.电灯的灯丝断了c附一：两种现象分析短路的因电路中电阻太小0），导致电流很大！危害：损坏电源；浪费电能；（烧坏表）断路的本质：因电路中电阻太大∞），导致电流为0！（注：从辨证的观点看来，本质：AR断路﹥R绝缘体﹥﹥R表﹥﹥R用电器﹥R导线、表﹥﹥R超导AVUR1R断路断路附二：两个特征串联电阻的“分压”特征并联电阻的“分流”特征=I1I2R2R1I1I2=R2=I1I2R1U1U2==Ｕ1Ｕ2R１R２=Ｕ1Ｒ１Ｕ２R２思考:在如图所示的电路中,当开关闭合后,灯泡发光;当开关断开后,灯泡不亮.那么,电源电压到哪里去了呢?是电源电压不存在了吗?原来,电源电压已被断开处全部分去!灯泡不亮的原因正是它的两端没有得到电压!UR1R断路断路ULS（）3.电冰箱启动时，与电冰箱并联的台灯变暗。关于这一现象的分析，下列说法中不正确的是：A.进户线中的电流变大B.电路中的电阻变大C.线路上的热损耗变大D.灯泡两端的电压变小BR线U电冰箱L电冰箱二.关于探究I—U、I—R实验1.电路设计:2.实验数据:R1=10Ω电压U/V电流I/A20.192.50.243.50.32R1R2VAR2=5Ω电压U/V电流I/A10.22.40.462.80.543.图象分析：·I/A0.20.40.60.8U/V012345··4.结论：导体电阻一定时，通过导体的电流跟导体两端的电压成正比！三、关于测小灯泡的电阻实验1.实验原理：“伏安法”UIR=２.电路设计：３.实验器材：４.实验步骤：５.实验数据：次数1234电压U/V电流I/A电阻R/Ω亮度VA６.实验分析①结论：②变阻器在实验中的作用是：﹡③多测几组数据的目的是：调节灯泡两端的电压（同时改变电路中的电流）探究电阻随温度变化的特点！灯泡的电阻随温度升高而增大！？？附三：测量电阻的其他方法“分压法”实验原理电路设计计算公式“分流法”“等效替代法”串联电阻的“分压”作用=U1U2R1R2VUR0Rx=UxU0RxR0并联电阻的“分流”作用=I1I2R2R1UARxR0=I0IxRxR0RxR0=AS1R0S2S3Rx附四：两次推证R串=R1R2+…+UR1R2UR2R1﹡并联电阻的特点（口诀）：“总比支小”；“越并越小”；“支减总减”！注：这两个公式皆可“三管齐下”理解1.用“伏安法”测等效电阻R并1=1R11R2++…2.用串联电路的电流、电压特征+欧姆定律推证3.根据“决定电阻大小的因素”理解UR2R1附五：两个电表再认识表电阻可视为0，∴串联不“分压”！AV表电阻“比天大”，∴并联不“分流”！×（并联全“分流”——相当于短路或局部短路）（串联全“分压”——相当于断路或测电源电压）UR1R断断路RARAVRV×\附六：电学计算的分析步骤画简图示范：RAVS··“问三”：用电器有哪些？怎么连接的？各电表的作用是什么？——“问三画简再标量，特征公式来帮忙”！4.如图6是一种自动测定油箱内油面高度的装置，R0是定值电阻，R是滑动变阻器，它的金属滑片是杠杆的一端。从油量表（实...
