电压电阻复习VIP免费

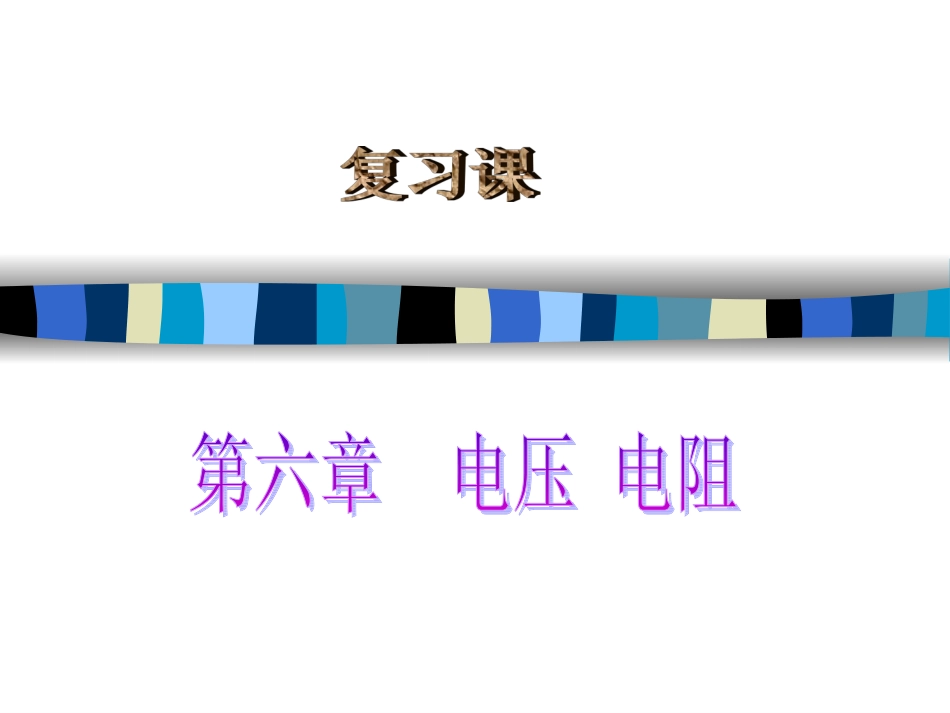

电压电阻复习_第1页
1/21

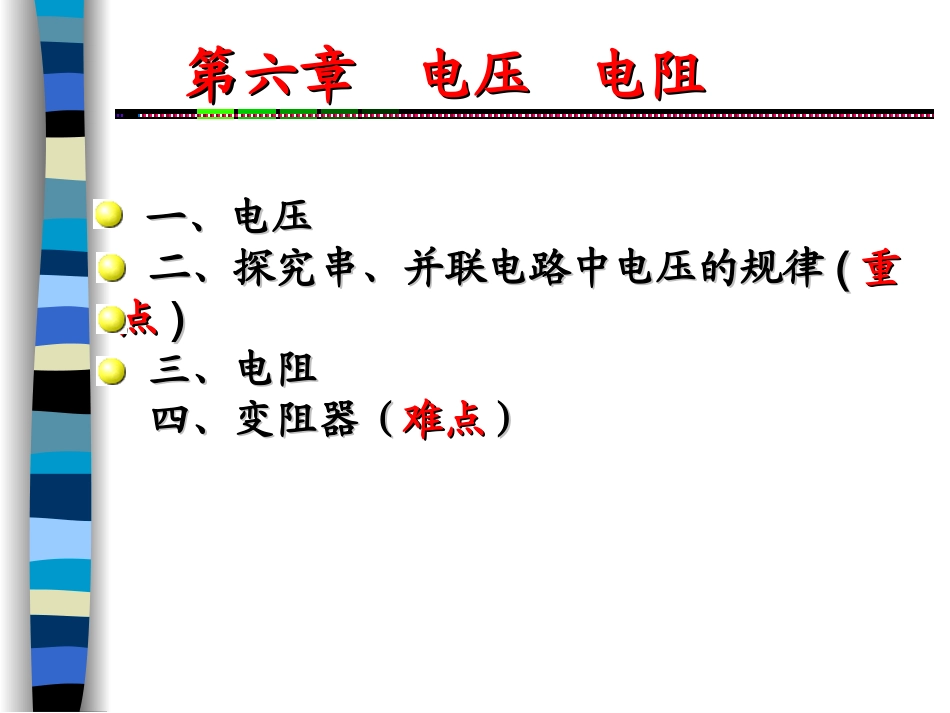

电压电阻复习_第2页
2/21

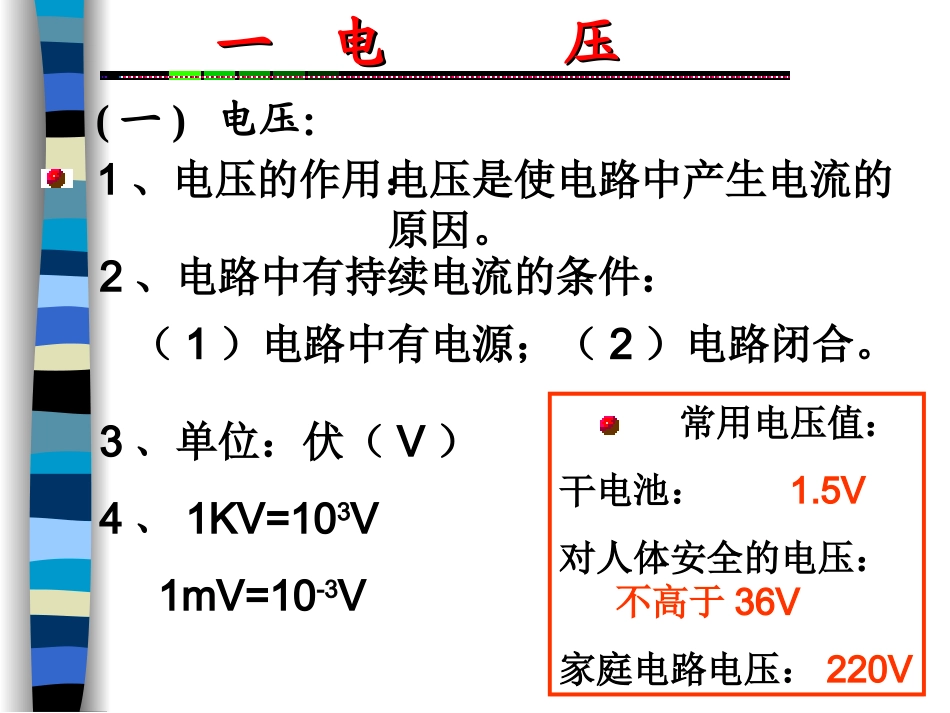

电压电阻复习_第3页
3/21
第六章电压电阻第六章电压电阻一、电压一、电压二、二、探究串、并联电路中电压的规律探究串、并联电路中电压的规律((重重点点))三、电阻三、电阻四、变阻器(四、变阻器(难点难点))1、电压的作用:2、电路中有持续电流的条件:3、单位:伏(V)4、1KV=103V1mV=10-3V电压是使电路中产生电流的原因。(1)电路中有电源;(2)电路闭合。常用电压值:干电池:1.5V对人体安全的电压:不高于36V家庭电路电压:220V一电压一电压(一)电压:(二)电压表的使用注意点:校零:检查电压表的指针是否对准零刻度线,如有偏差,进行校正。并联:电压表必须并联在被测电路两端,使电流从“+”接线柱流入电压表,从“-”接线柱流出电压表。使被测电压不超出电压表量程:在已知电压大小的情况下,直接选择合适的量程;若不能判断,则先用大量程“试触”,然后再选择合适的量程。一电一电压压(三)怎样在电压表上读数一电一电压压二.电压的测量——电压表(三)怎样在电压表上读数二、串联、并联电路电压的规律:1、串联电路电压的规律:U=U1+U22、并联电路电压的规律:U=U1=U2串联电路又叫分压电路;并联电路又叫分流电路。三、电阻:1、电阻的定义:导体对电流的阻碍作用的大小。2、电阻的单位:1MΩ=106Ω1kΩ=103Ω3、决定电阻大小的因素:材料、长度、横截面积和温度。欧姆(Ω)四、变阻器:1、变阻器工作原理:通过改变长度来改变电阻,从而改变电路中的电流。2、变阻器结构和连接方式:上取一、下取一,接入电路看下面。(一)变阻器(二)如何使用滑动变阻器四、变阻器:典型例题:1、将学校实验室常用的电压表接入电路时,应先用________量程试触,若电压表示数小于______时,在改用电压表的_______量程。测电压时,如果发现表的指针向左偏,原因是:_______________________。0—15V3V0—3V电压表的正负接线柱反接了2、图中电路,a、b、c表示的是电流表或电压表,当开关都闭合时,灯正常发光,各电表均正常工作,下列说法中正确的是:A、a、b、c都是电压表;B、a、b、c都是电流表;C、a、b是电流表,c是电压表;D、b、c是电压表,a是电流表。C3、如图所示,开关闭合后,电压表V1的示数为2.4V,电压表V2的示数为6V,则灯L1两端的电压为_____V,灯L2两端的电压_____V。2.43.64、在图中所示的电路中,电源电压为6V,当开关闭合后,只有一只灯泡发光,且电压表的示数为6V,产生这一现象的原因是:A、灯L1短路;B、灯L2短路;C、灯L1断路;D、灯L2断路。B5、在研究决定电阻大小的因素时,做研究导体的电阻与横截面积是否有关的实验时,必须选取_____、_____相同,_________不同的电阻线来做实验。长度材料横截面积6、图中所示,长度相同、横截面积不同的铁棒AB和CD连接在一起接入电路中,则下列说法中正确的是:A、AB段电阻大,电流小;B、CD段电阻大,电流大;C、AB段电阻大,电流与CD段相等;D、CD段电阻大,电流与AB段相等。C在做“研究电阻大小的因素”的实验时,为了便于研究,采用控制变量的方法,每次需挑选两根合适的导线,测出通过它们的电流,然后进行比较,最后得出结论。(1)为了研究电阻与导体材料的关系,应选用的两根导线是;(2)为了研究电阻与导体长度的关系,应选用导线C和导线;(3)为了研究电阻与的关系,应选用导线A和导线D。导线代号ABCDEFG长度/米10.51.511.21.50.5横截面积/毫米23.20.81.20.81.21.21.2材料锰铜钨镍铬锰铜钨锰铜镍铬C、FC、G导体粗细(横截面积)7、如图所示是的_____________结构示意图,若将A、D接入电路中,滑片P向___端移动时,接入电路中的电阻将减小,如果将_______________接入电路,也能达到改变电阻大小的效果。滑动变阻器AAC、CB、CD答案:(1)连线如图(2)为验证猜想,应选用电表的示数进行比较;(3)比较表中三个电压表的示数,可得到的结论是;(4)认真分析小敏的实验数据,还可以得到很多规律,请你写出其中的一个(不能与猜想和(3)结论重复).规律:__________________________________________________________.Al、A2、A3总电压等于串联各部分电压之和同一电阻,电压与电流的比值为定值(或电流与电压成正比).
