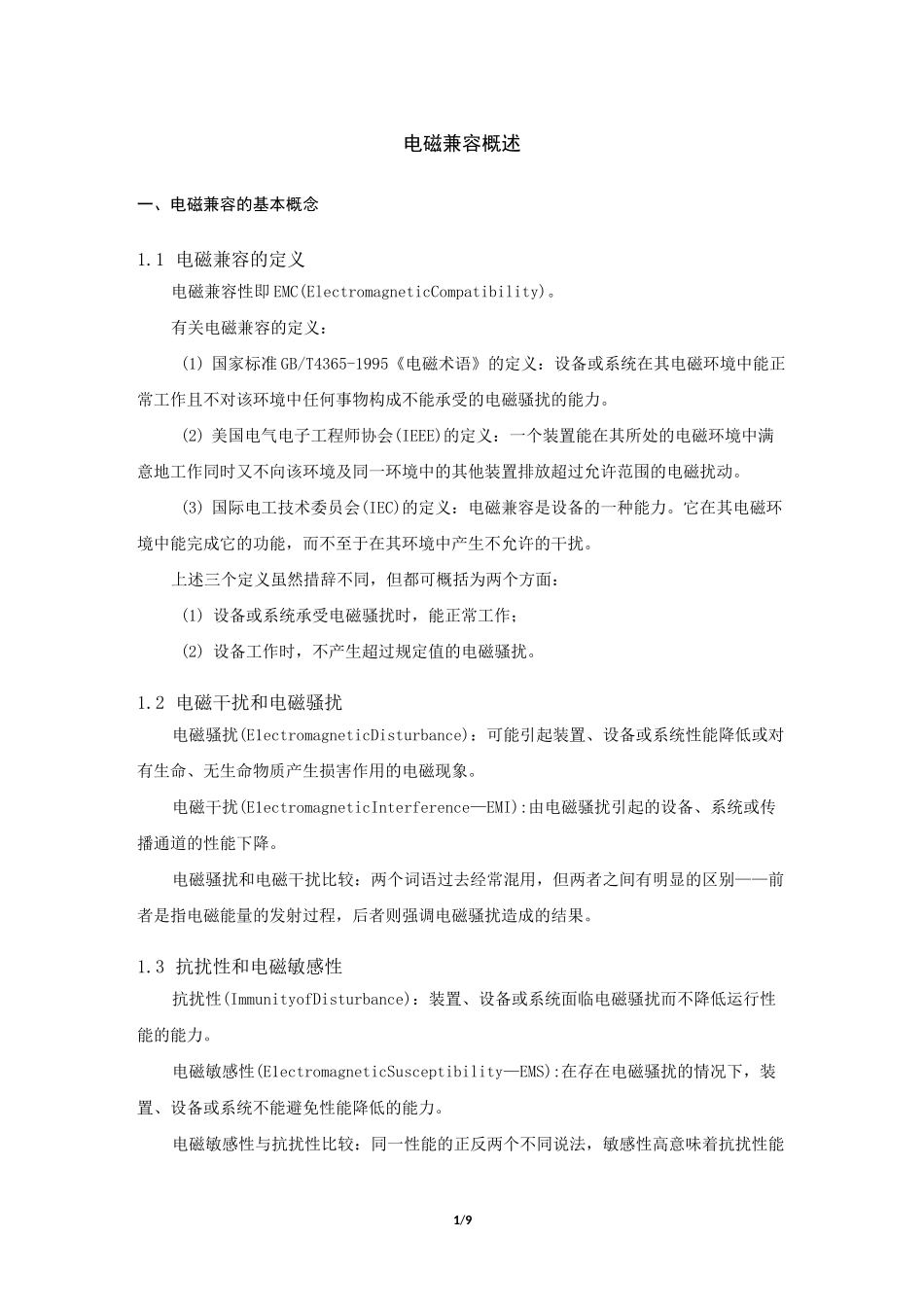

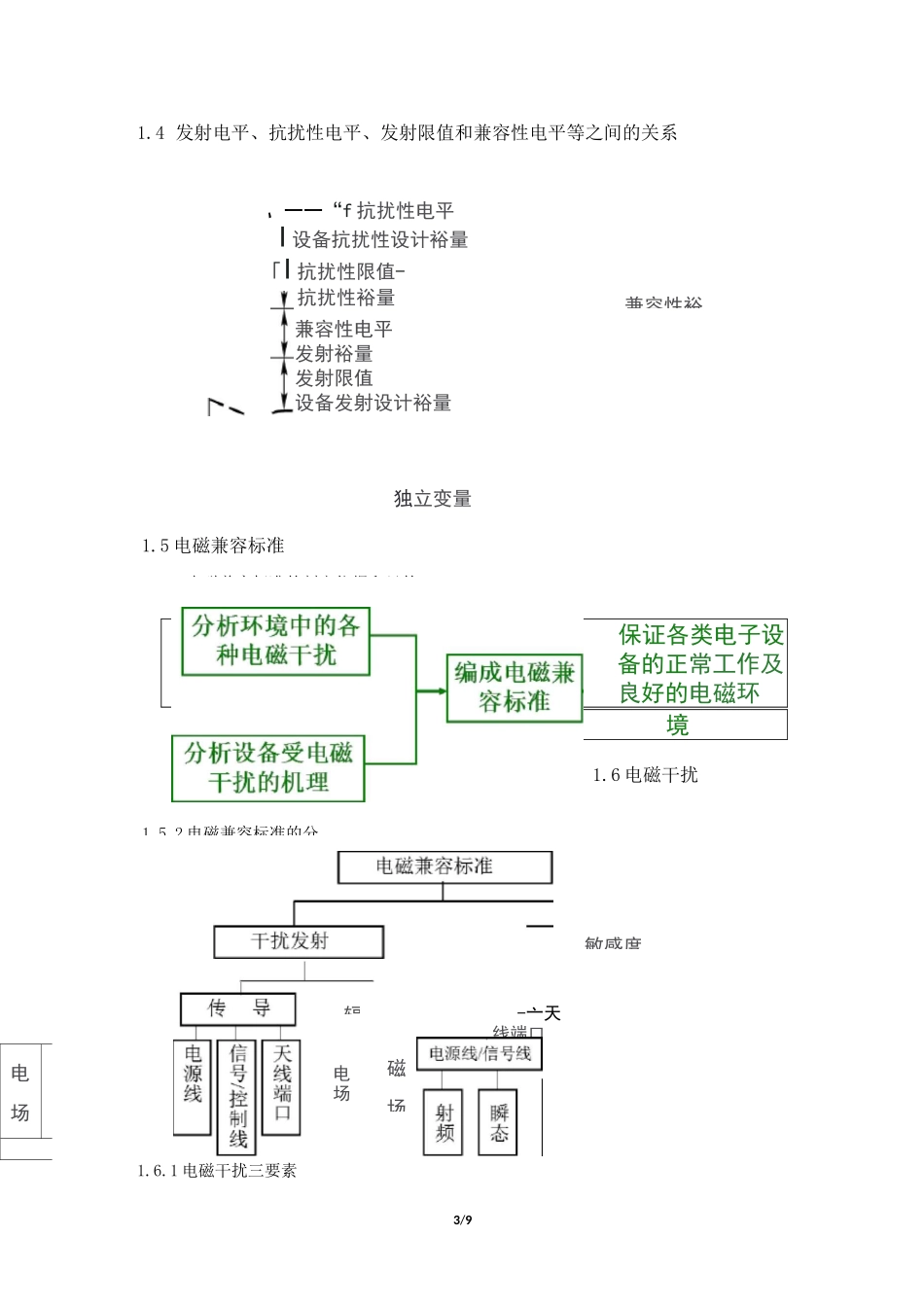

1/9电磁兼容概述一、电磁兼容的基本概念1.1电磁兼容的定义电磁兼容性即EMC(ElectromagneticCompatibility)。有关电磁兼容的定义：(1)国家标准GB/T4365-1995《电磁术语》的定义：设备或系统在其电磁环境中能正常工作且不对该环境中任何事物构成不能承受的电磁骚扰的能力。(2)美国电气电子工程师协会(IEEE)的定义：一个装置能在其所处的电磁环境中满意地工作同时又不向该环境及同一环境中的其他装置排放超过允许范围的电磁扰动。(3)国际电工技术委员会(IEC)的定义：电磁兼容是设备的一种能力。它在其电磁环境中能完成它的功能，而不至于在其环境中产生不允许的干扰。上述三个定义虽然措辞不同，但都可概括为两个方面：(1)设备或系统承受电磁骚扰时，能正常工作；(2)设备工作时，不产生超过规定值的电磁骚扰。1.2电磁干扰和电磁骚扰电磁骚扰(E1ectromagneticDisturbance)：可能引起装置、设备或系统性能降低或对有生命、无生命物质产生损害作用的电磁现象。电磁干扰(E1ectromagneticInterference—EMI):由电磁骚扰引起的设备、系统或传播通道的性能下降。电磁骚扰和电磁干扰比较：两个词语过去经常混用，但两者之间有明显的区别——前者是指电磁能量的发射过程，后者则强调电磁骚扰造成的结果。1.3抗扰性和电磁敏感性抗扰性(ImmunityofDisturbance)：装置、设备或系统面临电磁骚扰而不降低运行性能的能力。电磁敏感性(E1ectromagneticSusceptibility—EMS):在存在电磁骚扰的情况下，装置、设备或系统不能避免性能降低的能力。电磁敏感性与抗扰性比较：同一性能的正反两个不同说法，敏感性高意味着抗扰性能2/9低。3/9兼容性裕-亠天线端口导传电场1.4发射电平、抗扰性电平、发射限值和兼容性电平等之间的关系、一一“f抗扰性电平I设备抗扰性设计裕量「I抗扰性限值-抗扰性裕量兼容性电平发射裕量发射限值设备发射设计裕量独立变量保证各类电子设备的正常工作及良好的电磁环境1.6电磁干扰1.6.1电磁干扰三要素1.5电磁兼容标准1.5.1电磁兼容标准的制定依据和目的1.5.2电磁兼容标准的分敏感度辐电场磁场4/9数字视频设备电磁兼容就是研究电磁干扰(ElectromagneticInterference—EMI)问题。电磁干扰三要素如下图：电路受干扰的程度可用下式描述：S=WC/1式中，s为电路受干扰的程度；W为骚扰源的强度；C为骚扰源通过某种途径到达被干扰处的耦合因素；I为被干扰电路的抗干扰性能对于任何一个干扰现象，必然存在电磁干扰的三要素，且缺一不可。因此，在系统设计、制造、安装和调试中，消除三要素中的任何一个，干扰即可消除。电磁兼容设计的基本出发点就在于破坏上述三个条件中的一个或几个。l.6.2电磁干扰现象1.6.3产生电磁干扰的条件(1)突然变化的电压或电流，即dV/dt或dl/dt很大；(2)辐射天线或传导导体；当电压或电流发生迅速变化时，就会产生电磁辐射现象，导致电磁干扰。最近电磁干扰问题日益突出的主要原因之一就是脉冲电路(数字电路、脉冲电源)的大量应用。凡是存在这种电压或电流突然变化的地方，都要考虑电磁干扰问题。5/9二、电磁骚扰源2.1电磁骚扰源分类(1)从来源分：自然骚扰和人为骚扰(2)从骚扰属性分：功能性骚扰和非功能性骚扰(3)从耦合方式分：传导骚扰和辐射骚扰(4)从频谱宽度分：宽带骚扰和窄带骚扰(5)从频率范围分：甚低频骚扰(30Hz以下)、工频与音频骚扰(50Hz及其谐波)、载频骚扰(10kHz一300kHz)、射频及视频骚扰(300kHz一300MHz)、微波骚扰(300MHz一100GHz)；2.2常见大自然骚扰源(1)雷电(2)太阳噪声3）物质本身固有的噪声2.3常见人为骚扰源（1）无线电通信设备（2）工业、科学、医疗设备（3）电力系统（4）点火系统（5）家用电器、电动工具及电气照明（6）信息技术设备（7）静电放电2.4电磁骚扰源强度无论是自然的或人为的电磁骚扰源，按其构成威胁的程度均可分为4类雷电、强电磁脉冲、静电放电和开关操作。6/9脉冲电□直流电机、变频调速匚二0Z^EA感性负载a断无线通信雷2.5静电放电以往所关注的静电危害，主要是静电电压对器件造成的损坏。然而，在EMC研究中，主要关注静电放电过程所形成的干扰。7/9静电放电电流上升沿短，幅度高，所以会产生强度大，频谱宽的电磁场。上升...
